Fender Telecaster Custom

alejandro
#1 por alejandro hace 4 semanas
EDITO;
Si son como yo y emprendieron la loca idea de construir una guitarra seguramente les surgiran las mil y un dudas que me surgieron a mi, despues de habrme metido a fondo en el tema, y de haber visto dos mil videos en español, ingles, aleman, belga, etc ... encontre una serie de tres en los que el luthier no se guarda nada y muestra "TODO" el proceso, los queria dejar en el primer post para que ayuden a alguien que quiera empezar.
Luthier: Michel Tarr de "MI Guitar´s"
NIVEL: OBSESIVO

parte 1 https://www.youtube.com/watch?v=ncRoEOUEaAk

parte 2 https://www.youtube.com/watch?v=A15gQQVWEm0

parte 3 https://www.youtube.com/watch?v=ctGjZirelb4



Muy buenas ..!!!

Estoy con la idea de armar una Fender Telcaster Custom para mi hijo, ya que yo de música nada. Elegí esta porque después de estudiar el tema en profundidad me pareció la mas sencilla de hacer y en ultima instancia si mis habilidades de luthier no están a la altura comprando el cuerpo de la guitarra no perdería el dinero de inversión de la parte electrónica y accesorios.

Dicho esto me puse a buscar planos y di con unos que me parecieron apropiados de Terrys Down, pero esta en pulgadas así que lo redibuje integro en Corel para convertir las medidas, a disposición si alguien lo quiere.

Como dije si bien la telecaster es una guitarra sencilla quiero que sea algo custom, ya que al disponer de CNC y dibujar bien en 3D no se me complica mucho para esculpirla con algún diseño.

Despues de probar con calaveras, barcos, muerte, etc ... no eran del estilo de esa guitarra asi que seguramente me incline por algo sensillo como flores o mariposas, (hay una muy bonita dando vueltas con unas maripositas y un corazon)

De electronica elegi algo bueno, pero no "muy bueno" ... a ver que no es Van Hallen el nene ....!!! =) , pero que tampoco suene a lata oxidada.

Puente 6 silletas
- Potenciometros alpha x2
- Llave alpha x1
- Capacitor
- Control Plate
- Perillas
Jack Gotoh
Sujeta Correa
Mics Guitar Tech Alnico
Por supuesto que fui asesorado por una tienda musical ya que antes de que se me ocurra este proyecto no conocia ni los componentes de una guitarra.

De software para el proyecto utilizo:

Adobe PDF Reader: Para ver el plano.
Corel Draw: Para Redibujar todo el plano y exportar los vectores.
Adobe Photo Paint: Para Recibujar los diseños que voy viendo y ver como quedan.
Rhinoceros 6.0: Para los dibujos 3D
Vray 4.0: Para los renders.
Autodesk Artcam: Para trazar gcode de los mecanizados.
Mach3: Para controlar el CNC
Laser Grbl: Para controlar la cortadora laser

y algunos mas ... en post aparte dejo algunas imagenes de mis ideas y diseños para que me hagan todas las criticas que consideren prudentes y necesarias.
Saludos.
Subir
2
alejandro
#2 por alejandro hace 4 semanas
ahora si .... algunas fotos:

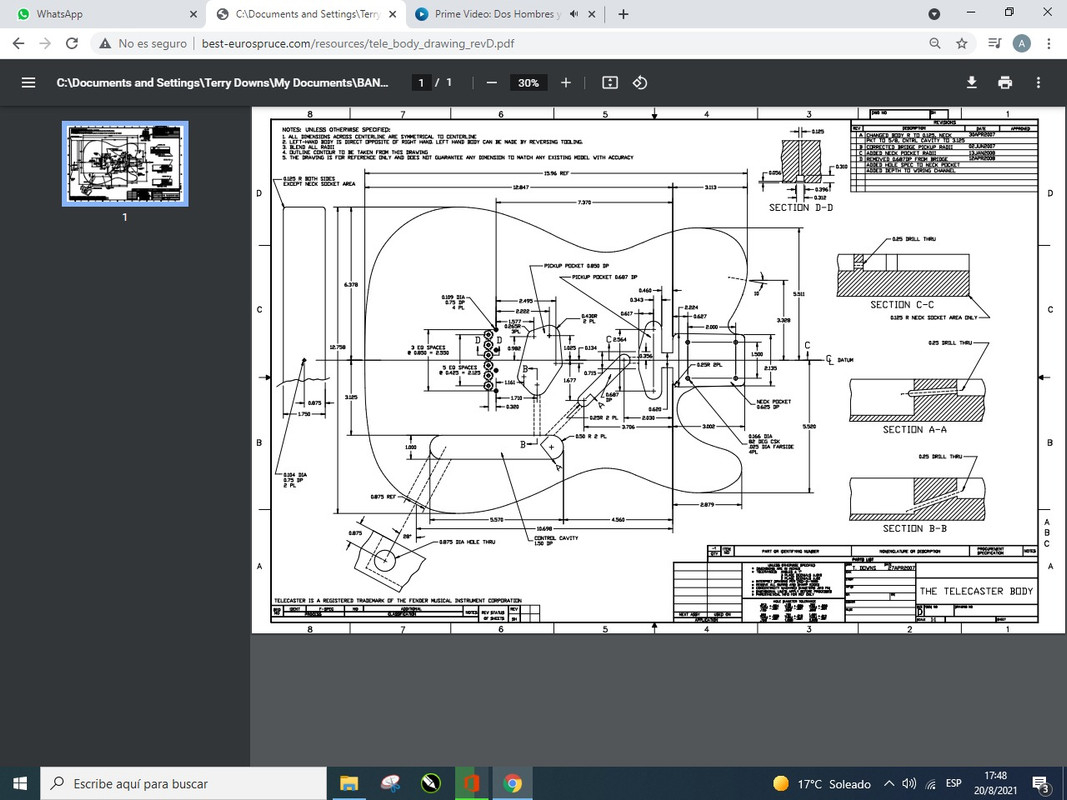

Plano en PDF

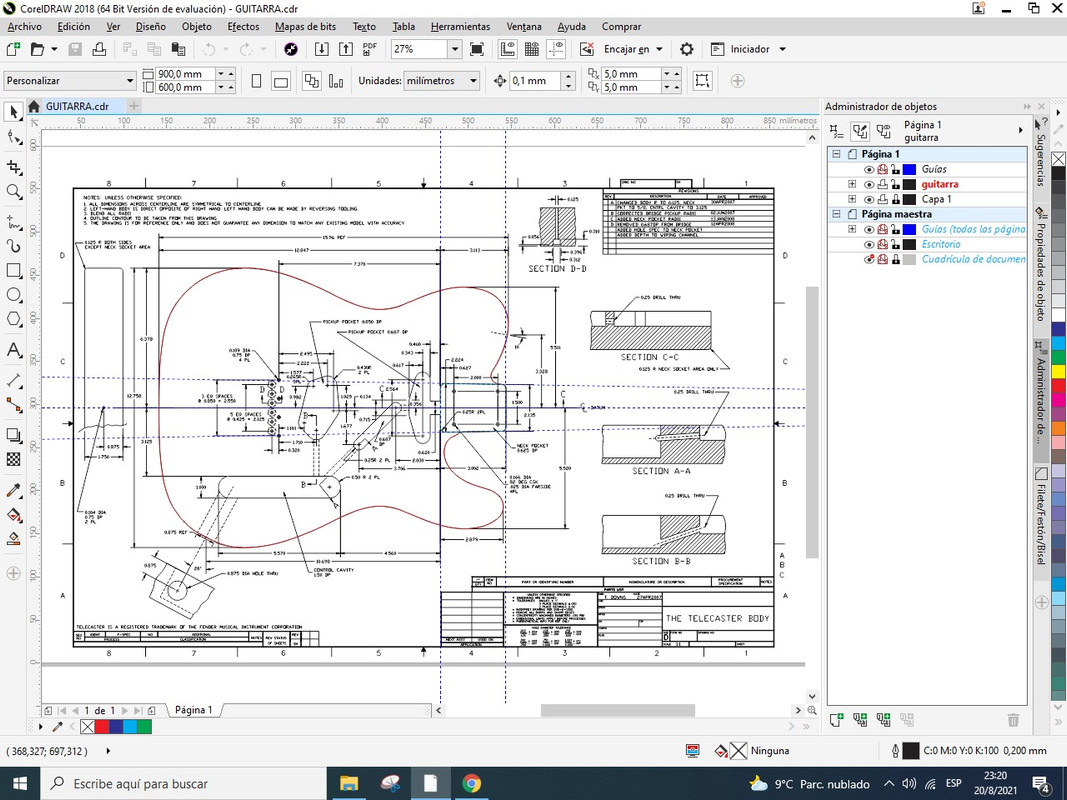

Plando re dibujado en Corel

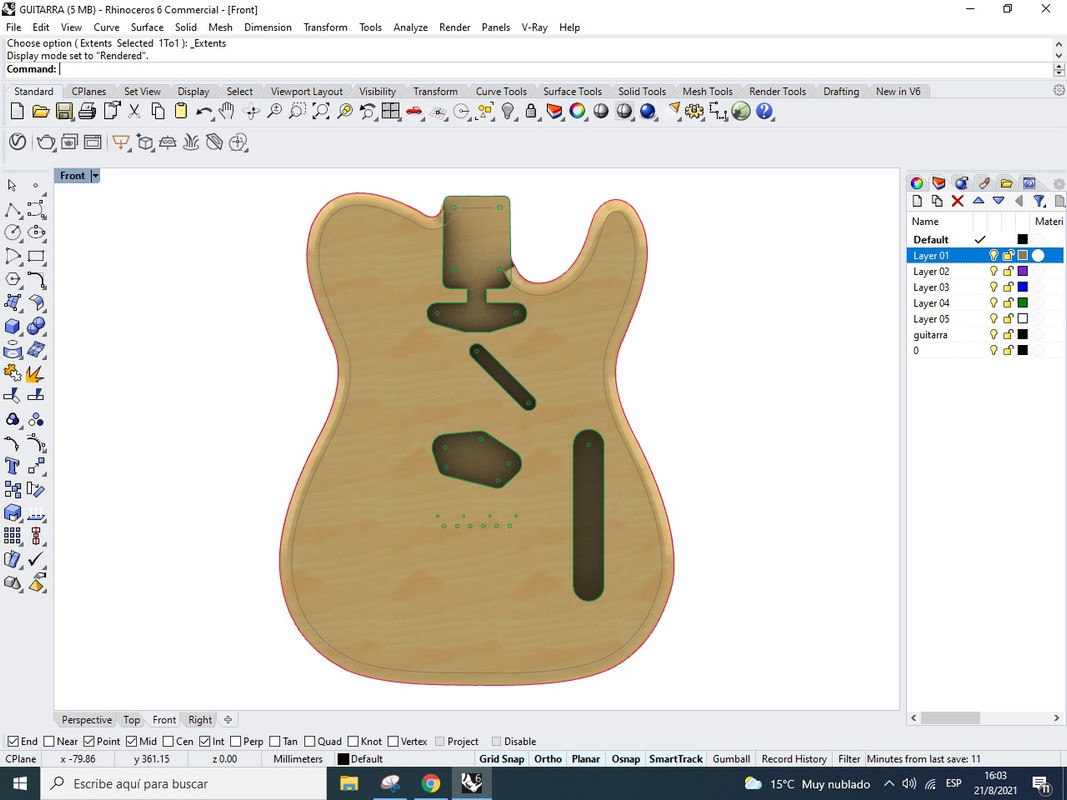

Una primera aproximacion al cuerpo en rhinoceros

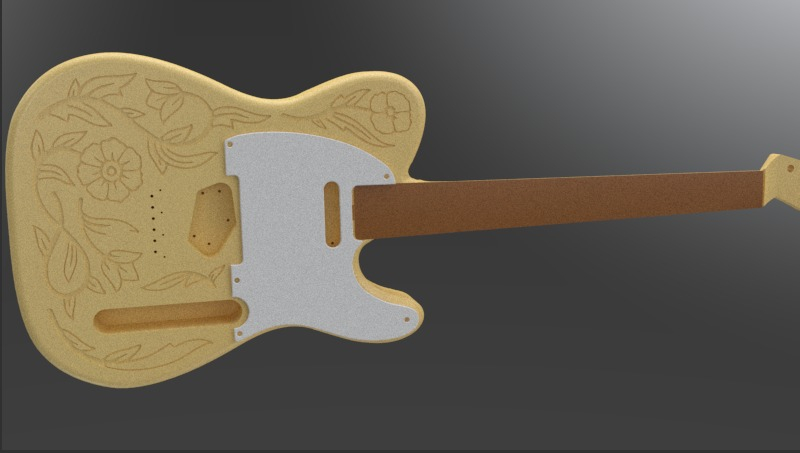

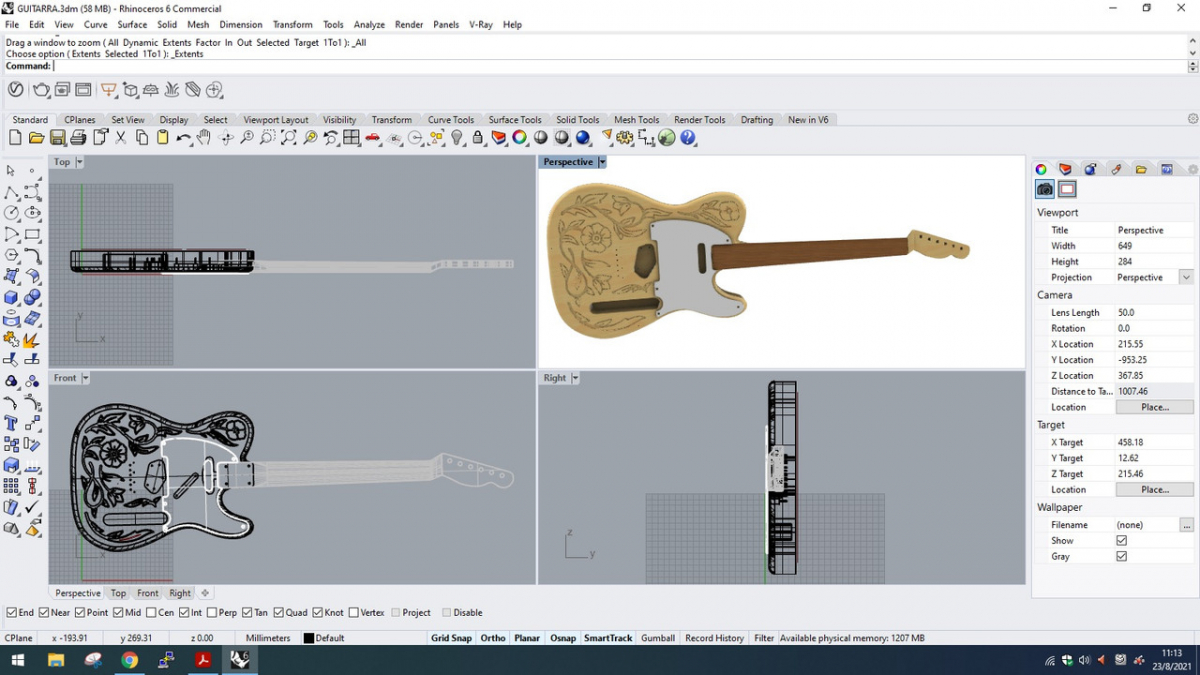

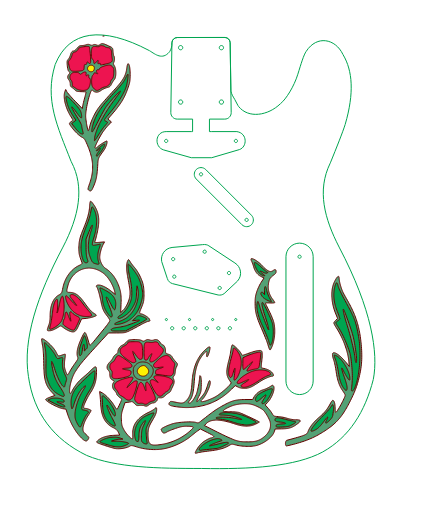

Guitarra completa en rhinoceros con sus adornos elegidos hasta el momento ... esto puede cambiar en cualquier momento

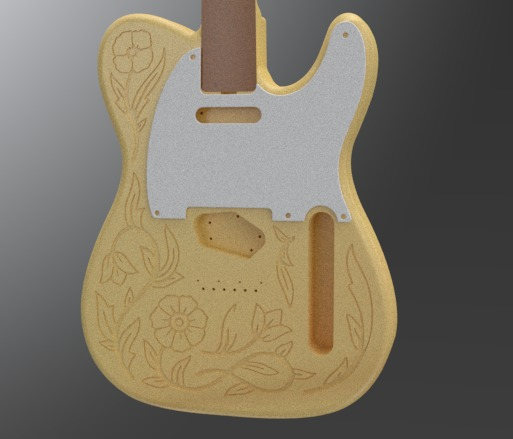

Render del cuerpo con su adorno

Render completo con sus adornos

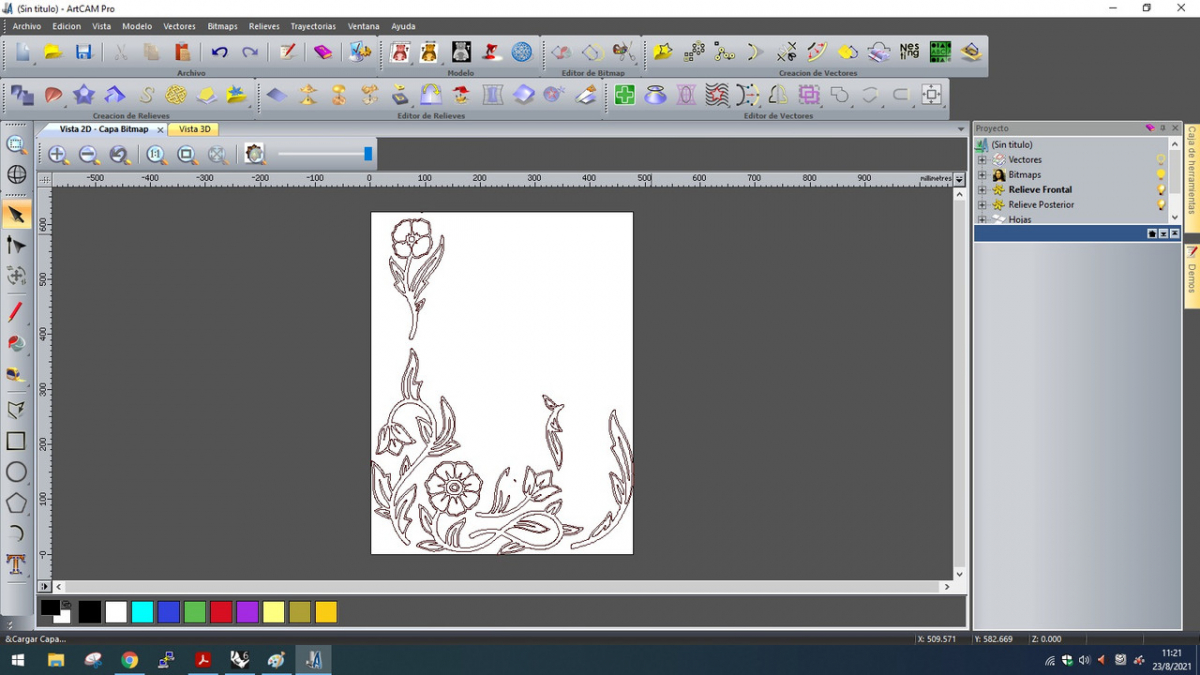

Delineado de los vectores en artcam

Espero con ansias las opinones. Saludos.
Subir
3
Canorzz
#3 por Canorzz hace 4 semanas
He de confesar que siento un poco de envidia hacia tu hijo jajajaja. Para mi tiene muy buena pinta!! Los detalles florales pueden quedar muy muy bien, y eso que yo no soy de los que les gusta que el cuerpo tenga grabados, pero creo que ahí reside el término "Custom".

Cojo sitio para ver cómo termina todo el proyecto. Muchas gracias por compartirlo con nosotros, Alejandro. Un saludo!!
Subir
1
alejandro
#4 por alejandro hace 4 semanas
Canorzz escribió:
He de confesar que siento un poco de envidia hacia tu hijo jajajaja. Para mi tiene muy buena pinta!! Los detalles florales pueden quedar muy muy bien, y eso que yo no soy de los que les gusta que el cuerpo tenga grabados, pero creo que ahí reside el término "Custom".


Gracias ... veremos si ese es el diseño final, lo dudo .. pero mientras me llega la electronica voy dibujando y visualizando opciones ... al tener un cnc es comun pensar que es todo rapido y facil ... pero nop... es bastante mas complejo de lo que en general se piensa.

Saludos.

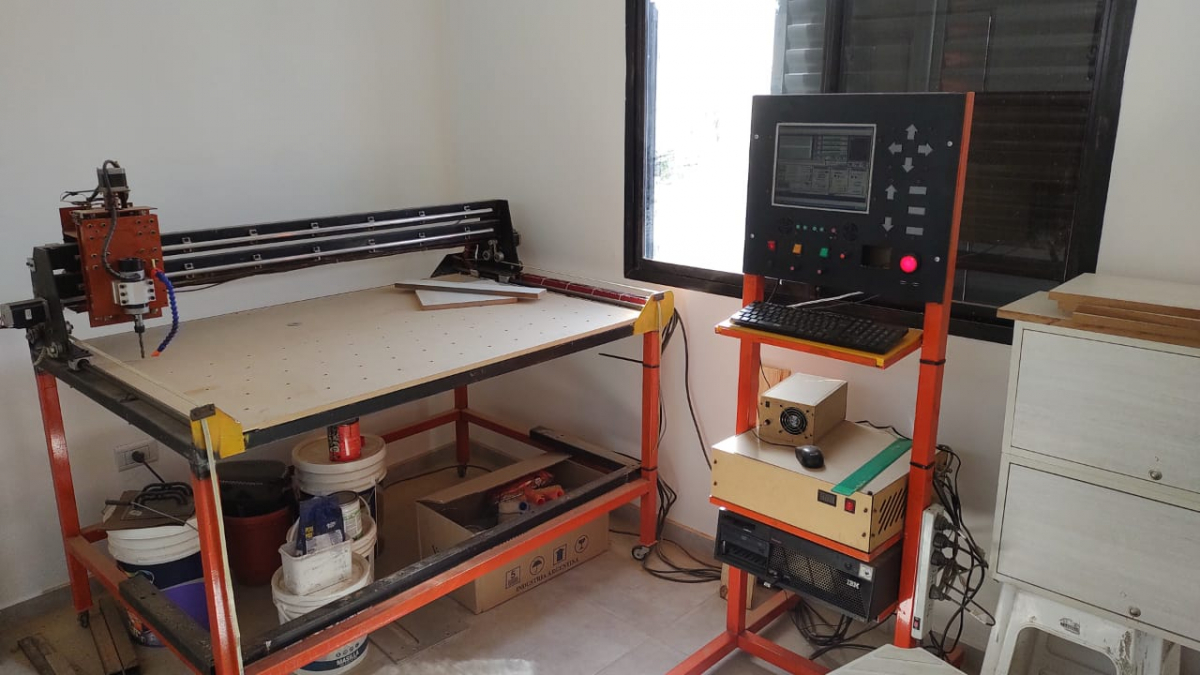

A proposito ... les dejo una imagen de la CNC que basicamente hara todo lo que yo le indique.


EDITO:

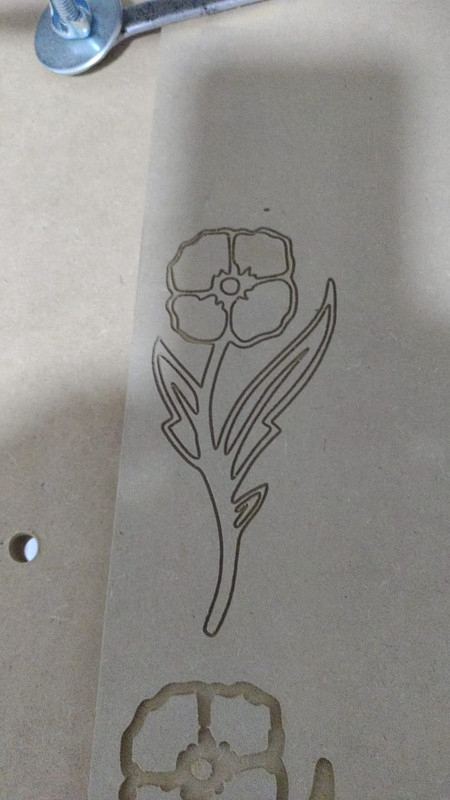

Estuve quitandole el polvo a la cnc y maquinando un poco para darme ideas de acabado final, les dejo una imagen de mi idea (no es la final pero vamos por ese lado ) y del resultado en un pedacito de mdf que tenia dando vueltas.



Saludos.
Subir
3
alejandro
#5 por alejandro hace 3 semanas
Que suerte que no llegan muchas criticas ...!!!! debo ir bien encaminado ...

Algunas noticias.

.- Me llego la mayoría de los componentes del cuerpo de la guitarra, asi que ya puedo comparar medidas contra el diseño y trabajar sobre seguro.
.- Recordé, que tenia unos tablones de la época de la revolución española bastanteeeeee ... derechos, así que me los fui a buscar, los corte y los voy a encolar para ver que sale de esa madera que no tengo ni idea que es, pero si que tiene fácil 30 años estacionada ....

Les dejo unas imágenes, anoche de ansioso me puse a maquinar otro mdf con el diseño casi completo de la idea que me esta rondando ... y salió bastante lindo, También lo modifique un poquito les dejo la imagen.

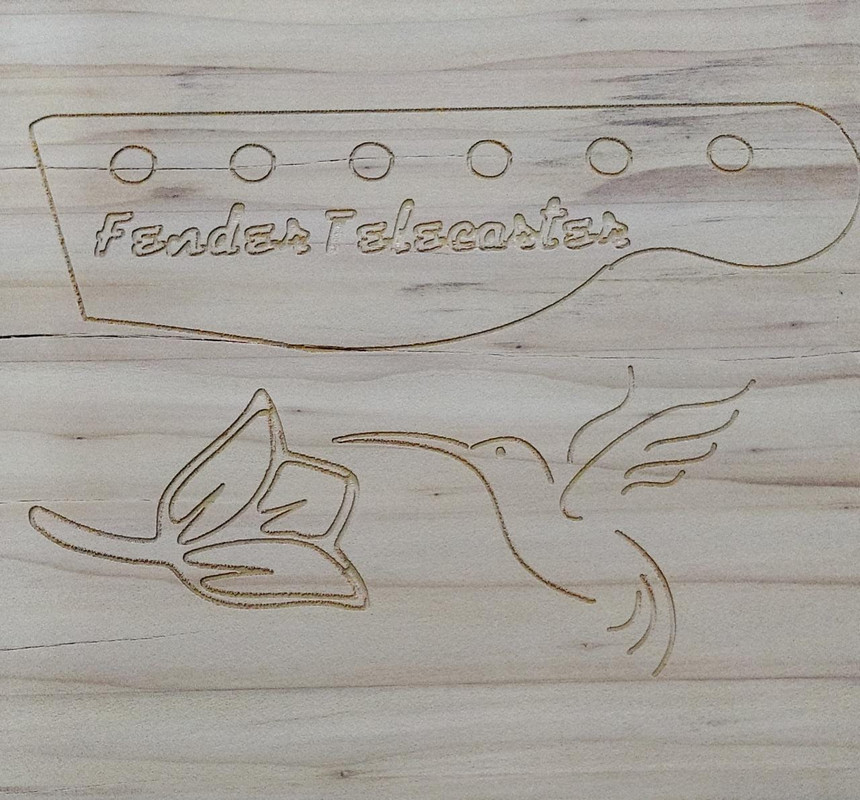

Maquinado de prueba en un mdf de 9 mm

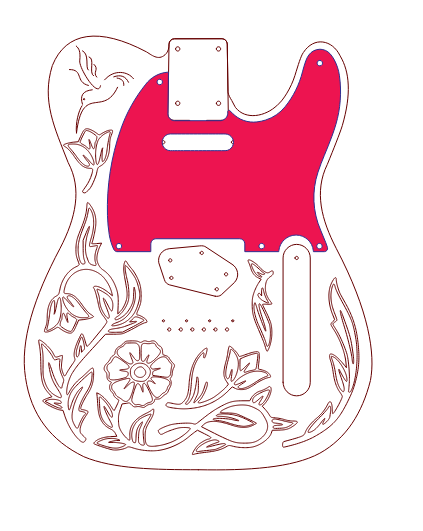

Diseño mejorado, Cambio la Flor de arriba a la izquierda y se sumo un colibrí.

EDITO:
AGREGO UNA IMAGEN.

Como comente arriba consegui unos tablones del año del tata y le hice plano a uno para ver la beta y visualizar como quedaban los labrados, les dejo una imagen donde se pueden apreciar las dos cosas.


SAludos ... !!!
Subir
1
alejandro
#6 por alejandro hace 3 semanas
Bueno yo sigo avanti y comentando / me ...jajaja

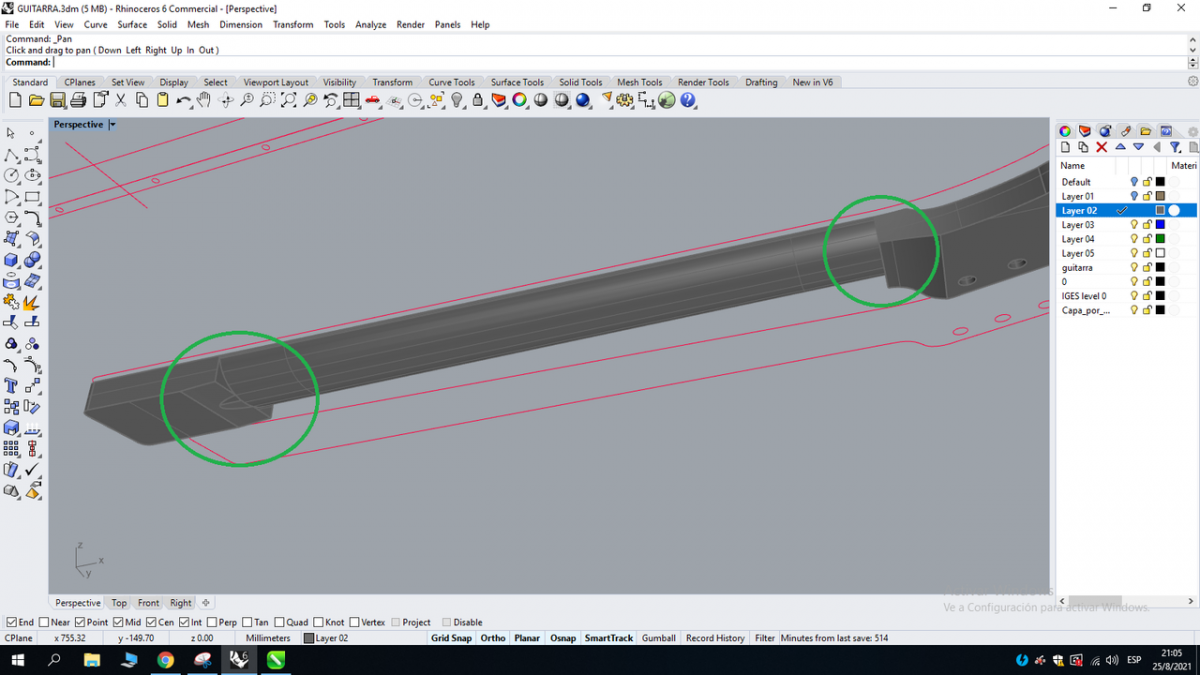

El masti había previsto comprarlo pero no me estaría convenciendo demasiado lo que tengo a disposición, y como ya comente tengo material bien estacionado me puse manos a la obra con los dibujos en 3D y ya casi lo tengo listo .. me falta suavizar las uniones del clavijero y el encastre al cuerpo de la guitarra, les dejo una imagen.


Tengo algunas inquietudes con las medidas de los planos ... cuando se mueva un poco mas el post ( si es que se mueve ) veremos si alguien me puede dar una mano.


Saludos.
Subir
Arias Electronix
#7 por Arias Electronix hace 3 semanas
Que envidia de los que tenéis una CNC y sabéis usarla. Tiene muy buena pinta ánimo
Subir
alejandro
#8 por alejandro hace 3 semanas
Arias Electronix escribió:
Que envidia de los que tenéis una CNC y sabéis usarla. Tiene muy buena pinta ánimo


Hola !! Gracias.
Te cuento que hace añasos que estoy con el tema cnc y me la arme yo, tarde un monton de años ... juntando componentes como una hormiguita .... hasta que tuve todo y arme una decente que corta lo que yo le digo y no lo que se le da la gana ...!!!
Animo para vos ... ponete a investigar no es ciencia espacial ... si hay ganas se puede armar.
Un saludo ..

PD; Yo encolando tablones y cortando de un tirante de pinotea de unos 100 años el mastil ...
Subir
Thorin
#9 por Thorin hace 3 semanas
Pues tiene muy buena pinta compañero...la eliminación de la flor de arriba y añadir el colibrí, me parece todo un acierto...


Salud!!
Subir
alejandro
#10 por alejandro hace 3 semanas
Thorin escribió:
Pues tiene muy buena pinta compañero...la eliminación de la flor de arriba y añadir el colibrí, me parece todo un acierto...
Salud!!


Gracias ... muy atento, como ya dije manejo maderas y maquinas, el arte ( música, dibujo, pintura, poesía), no es lo mio ... jajajaj ... soy mas bien cortado a hachazos ..!!!

Les dejo unas imagenes con algunos comentarios, todas las maderas que ven difícilmente sean las del producto final, pero con ellas pruebo todo ya que no me salieron nada, solo gaste un poco de tiempo y asi me aseguro que ande todo OK:

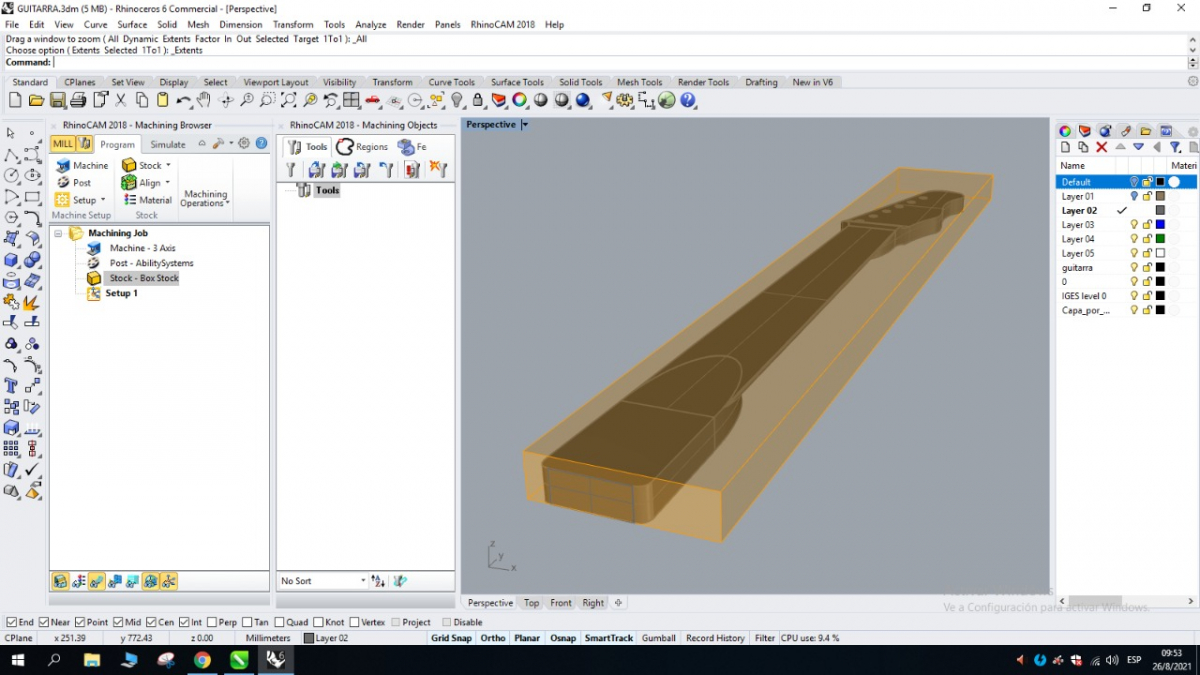

Analizando la trayectoria de trabajo con RHINOCAM, finalmente no tenia demasiada complejidad así que lo resolví con Artcam

Comenzando a mecanizar un tablón de eucalipto estacionado ( estaba guardado hacia dos mil años) ....

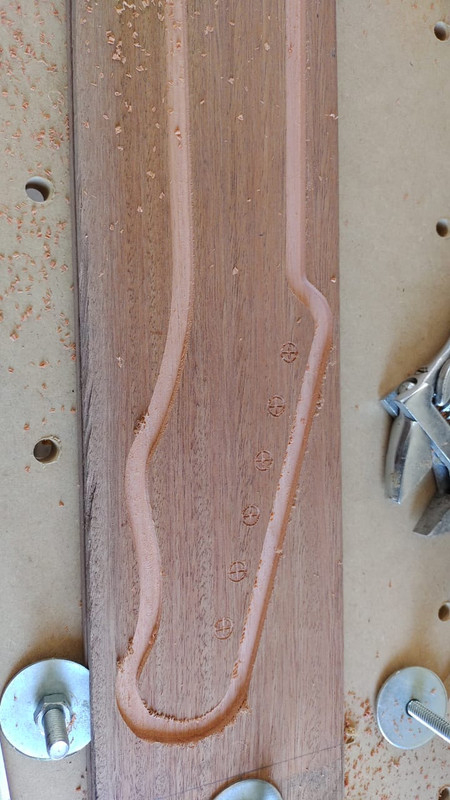

El mecanizado un poco mas avanzado donde ya se delinea la forma del clavijero de la guitarra.

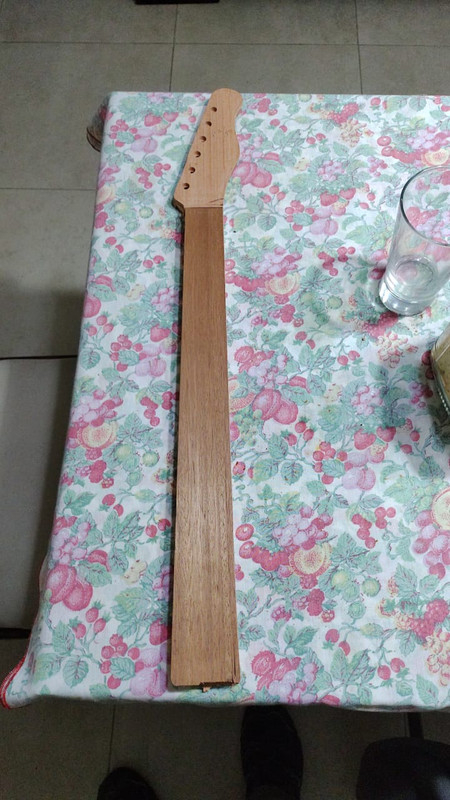

El producto final ... un buen mastil, noten que no tiene el "alma" ya que busque como loco porque no sabia de que lado iva la bendita ... finalmente encontre un video donde se ve mejor de un luthier de EEUU ... va en la parte superior la canaleta, me falta info del largo, profundidad, etc ...

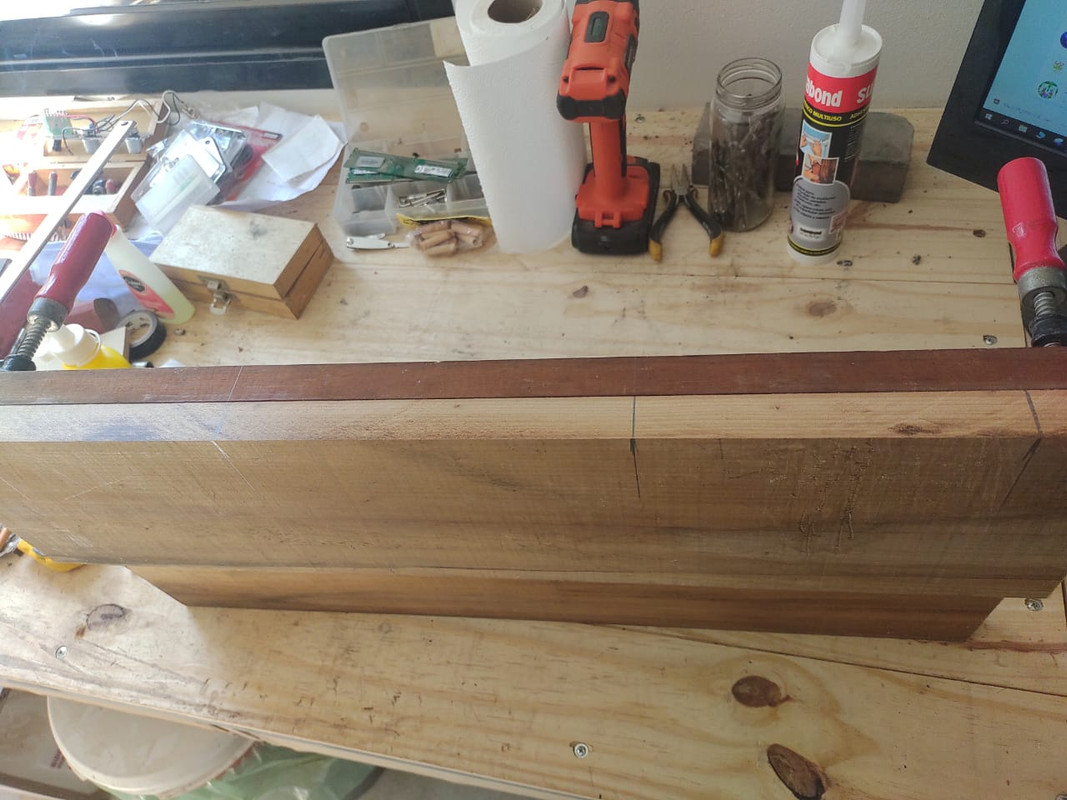

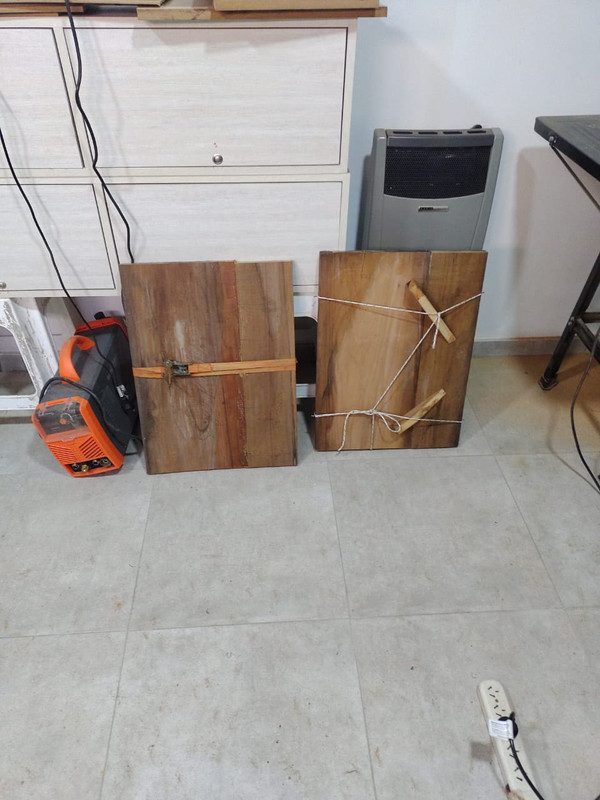

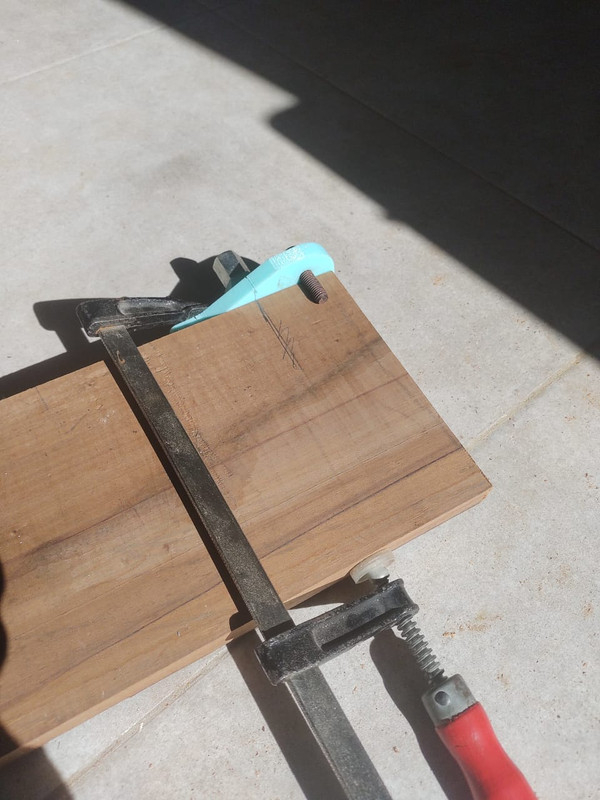

Estos son los tablones de la época de Matusalén que comentaba ... ahi se ve como marco donde iran los tarugos. (sisi, encolada y entarugada)

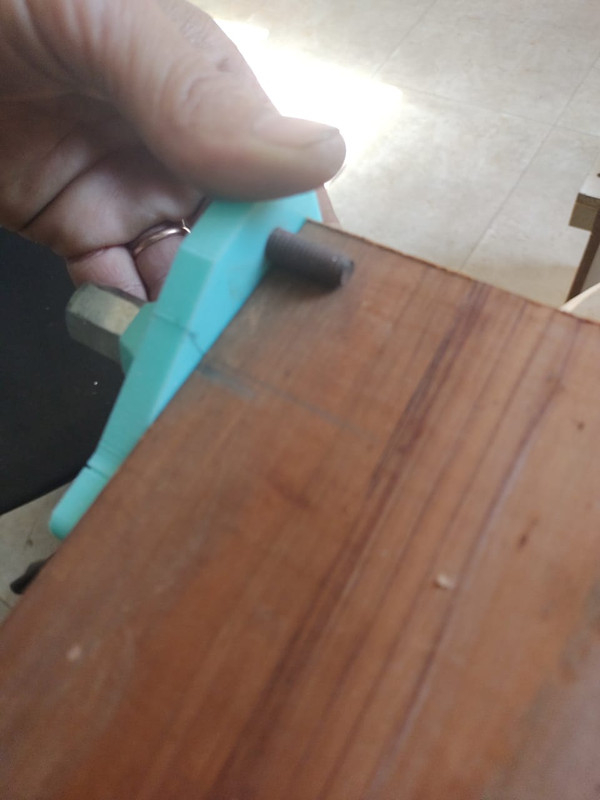

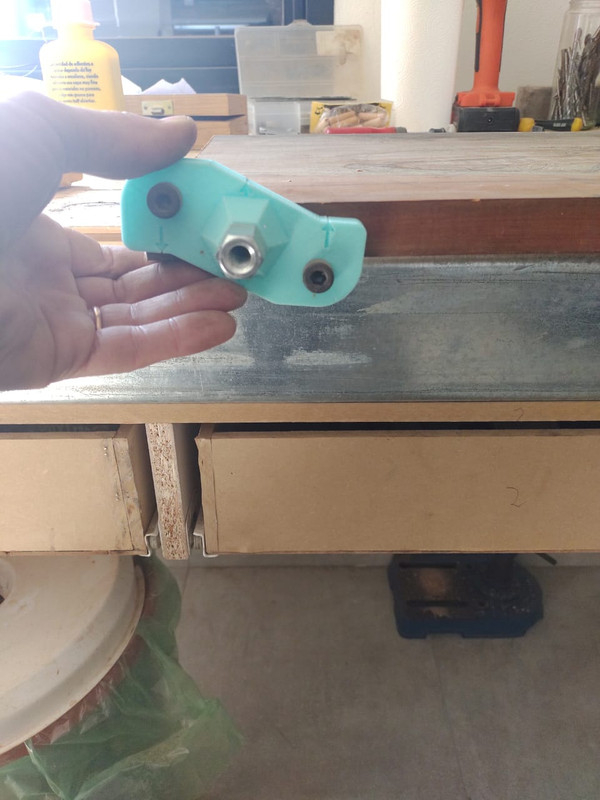

Esto es un aparatito que invente / arme / pergenie hace un tiempo ... se kusa para marcar centros en los cantos de cualquier perfil hasta 60 mm

Ahi se ve como se marcan los centros, también sirve para guiar el taladro y que la perforación salga perpendicular al perfil

ahi lo tengo sujeto con una prensa listo para perforar.

Y aqui encolados y prensados con 24 horas de secado ... supongo que lo dejare otras 24 horas mas.

Bueno eso es todo por ahora ... nos estamos leyendo.
Saludos.

PD: no se como es la politica de enlaces externos, si esta mal que algun moderador lo remueva.
Este es el video donde se ve al luthier armando el neck

https://www.youtube.com/watch?v=ajweCEdia3w

Saludos 2
Subir
3
alejandro
#11 por alejandro hace 3 semanas
Bueno, aunque con maderas de prueba avanzamos un monton, para no matarlos con fotos les hice un video, espero que les guste.




Saludos.
Subir
2
alejandro
#12 por alejandro hace 2 semanas
Hola ...!!
No tiene mucha accion el foro pero igual yo sigo mostrando progresos.
Terminada la prueba con las maderas preparadas a ese efecto consegui el material nuevo para empezar la guitarra.
Mi seleccion:
Angelim: Para el cuerpo
Incienso: Para el mastil
Ebano: Para la trastera.
De momento voy por el cuerpo.

Esta es la madera que elegi para el cuerpo, no es una madera de alta gama pero me gusto mucho la beta.

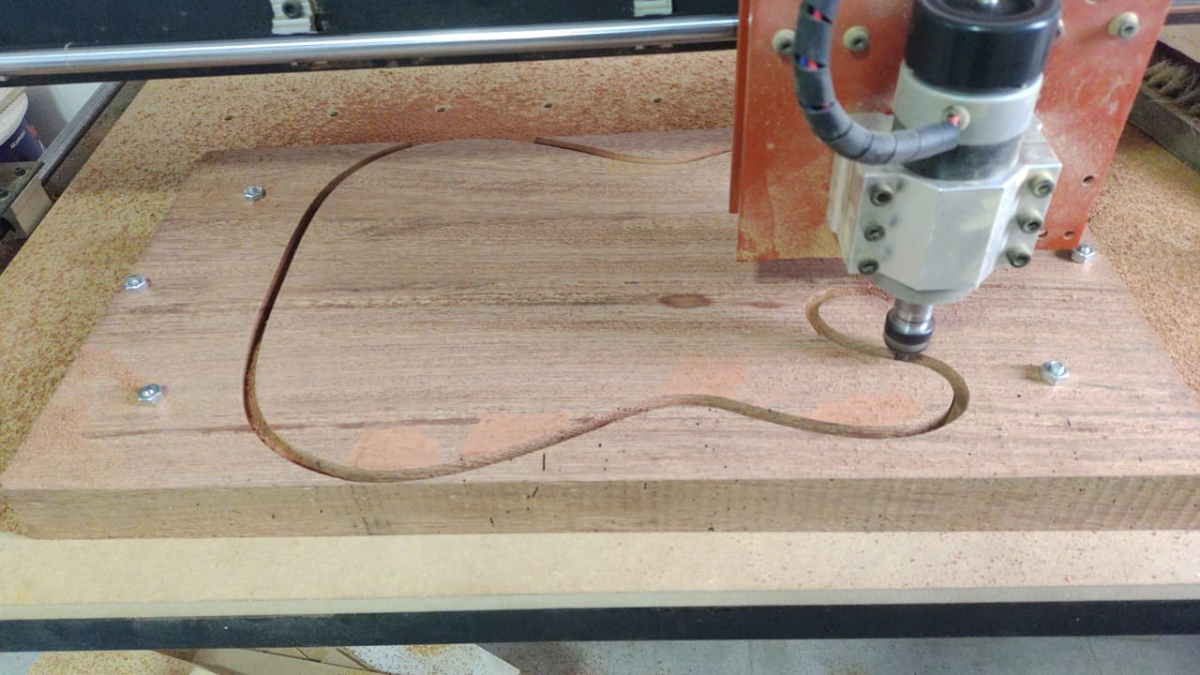

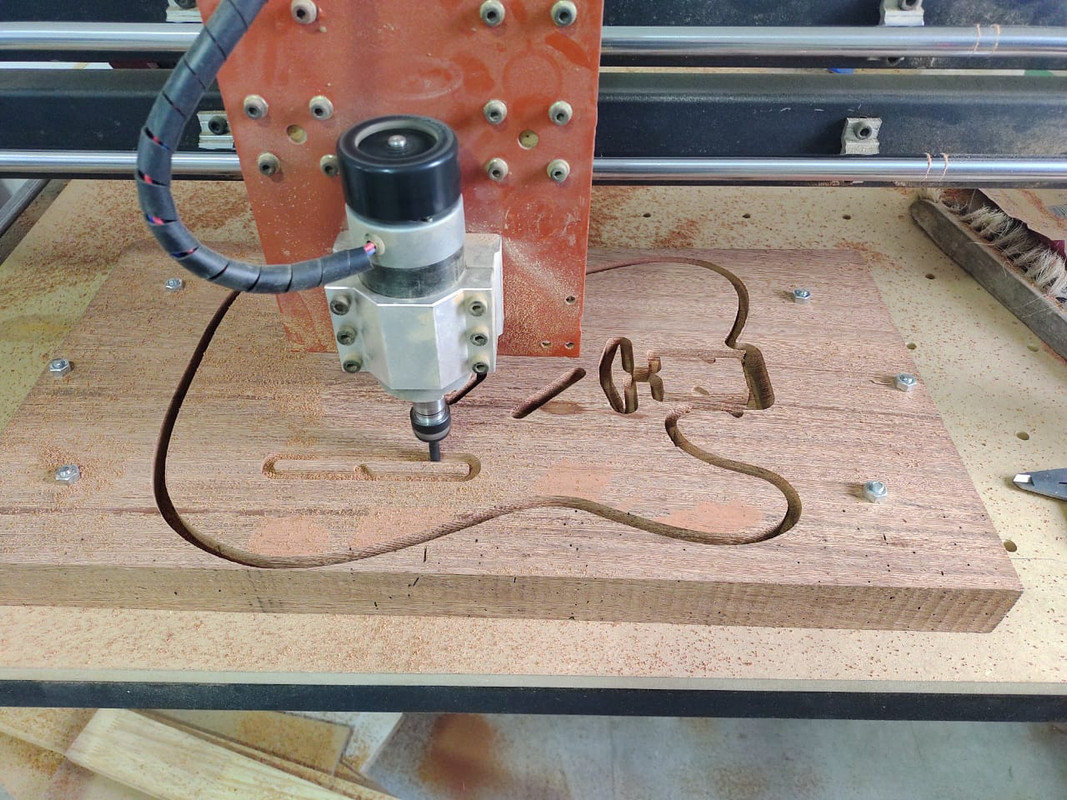

Delineando el perfil de la guitarra.

El perfil mas avanzado

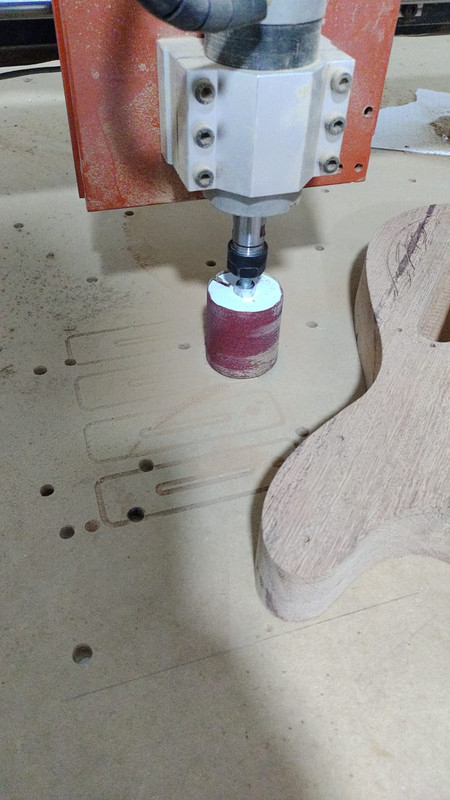

El tambor de lijado que improvise en la cnc para el acabado de los cantos.

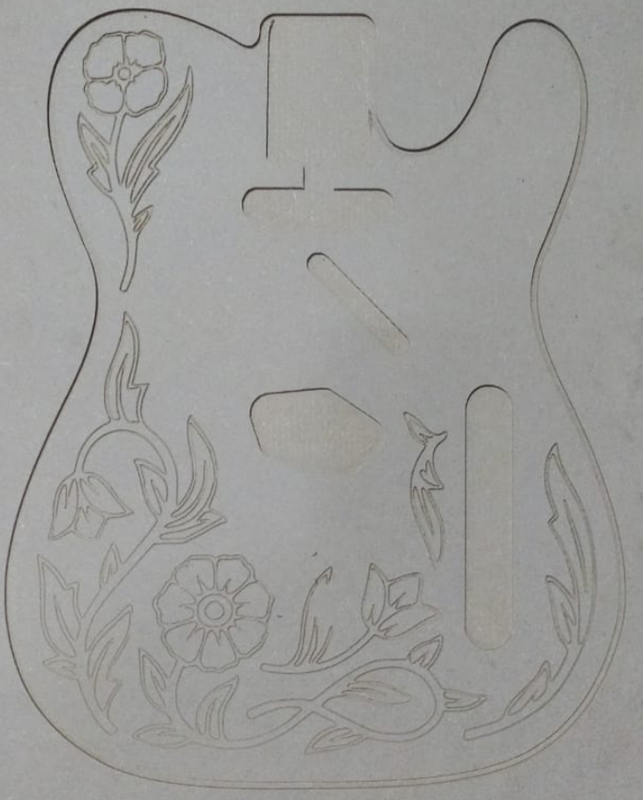

El perfil terminado con el diseño estampado.

En lienas generales quedo muy bien, no puedo deicr 10 puntos ya que de ansioso no quice esperar la fresa larga que me permitia llegar a los 10 y la hice en derecho y reverso, lo que me genero algunas imperfecciones menores, que espero desaparezcan con el perfilado de los cantos y llegar asi al puntaje aspirado: 10!


Saludos.
Subir
4
