Duda si este pedal Boss CE-2 ha sido modificado a PSA 9v

Es lo que te comentaba, los electrolíticos con el tiempo se van degradando y pierden capacitancia, ese pedal puede tener 30 años y componentes "discretos" no estaría mal lo que los snoobs llaman un recap, osea un cambio de todos los electrolíticos de la placa y si puede ser y hay espacio por otro de una tensión algo mayor.
Si fuera un chisme de 30€ ni te molestaba con esto, pero creo que en este merece la pena

Una duda más... ¿Este retardo no puede venir dado por si alguien anteriormente ha manipulado el trimmer interior?

Gracias

Uff no creo, VR3 es el balance de polarización y no influye en la conmutación, de todas maneras lo puedes señalar en la posición actual y jugar un poco con el, pero dudo que notes nada

#27 mejor no tocar.

Buscare a ver si encuentro una lista de los condensadores y haré un pedido a Retroamplis para que sean de la mejor calidad.

Gracias

Hola Toni,

Espero no parecer grosero o vago con mi pregunta, pero de esta lista, ¿qué componentes sustituirias? Entiendo que todos los Condensadores y diodos? O solo condensadores?

Aquí hay muy buena información del CE-2: https://www.electrosmash.com/boss-ce-2-analysis


2 C1,C28: 0.047
1 C2: 0.47/50V
2 C3,C15: 0.0068
2 C4,C16: 100pF
3 C5,C10,C14: 0.033
2 C6,C11: 0.0033
2 C7,C12: 0.0082
2 C8,C13: 470pF
2 C9,C17: 1/50V
1 C18: 47/6.3V
1 C19: 0.1
1 C21: 0.01uF
1 C22: 47pF
1 C23: 0.01
4 C24,C25,C26,C27: 470p
1 C29: 100/16V
1 C30: 220/10V
5 D1,D3,D4,D5,D8: 1S1588
1 D2: IS1588
1 D6: RD5.1EB
1 D7: RD11EB
1 Foot Switch
2 IC1: 4558
2 IC2: TL022
1 IC3: MN3007
1 IC4: MN3101
2 JACK OUT, JACK IN
1 POWER CONN
3 Q1,Q2,Q3: BC239BP/ZTX
5 Q4,Q5,Q6,Q7,Q8: 2SC945
1 Q9: 2SK30A
2 R1,R42: 1K
1 R2: 470K
14 VR3,R3,R5,R7,R9,R10,R11,R12,R16,R17,R18,R19,R23,R31: 10K
6 R4,R6,R21,R22,R24,R30: 47K
6 VR1 RATE,VR2 DEPTH,R8,R26,R45,R46: 100K
5 R13,R27,R28,R36,R37: 4K7
5 R14,R43,R44,R47,R48: 56K
1 R15: 330K
5 R20,R32,R41,R49,R50: 1M
1 R25: 470
2 R29,R39: 33K
1 R35: 220K
1 R38: 150K
1 R40: 2K7
1 R51: 3K9
1 R52: 33
1 R53: 100
1 SLP-135B LED



Gracias

Es que necesito más información del grado de intrusismo al original que quieres hacer.
Yo cambiaría solo los electrolíticos que son los que tienen polaridad y si acaso el TL022 por un humilde pero muy bueno TL072 para quitarle algo de ruido y dar más ancho de frecuencias al pedal.

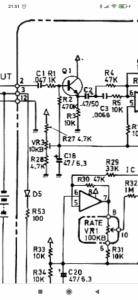

Si quieres cambiar los condensadores de paso de señal por otros de más calidad, wima, Orange drop, Mitsubishi etc pues también, ahora miro el esquema y te digo, pero algo cambiara el sonido del pedal y te puede gustar o no

Hola,

La idea es mantener el sonido y características del pedal totalmente intactas. No busco más "rate" ni otras modificaciones, Solo actualizar por una mejora de calidad, pero sin alterar el propio pedal.

Gracias

#31 los electrolíticos y el ic y ya está. Es un gran pedal de sonido suave y clásico

A mi me gustan mucho los Panasonic para electrolíticos.

Un poco guiado por lo que leo, ni idea de cuánto afecta o si afecta (no me sorprendería que no).
Como yo pedales originales tengo pocos, difícil comparar.

#33 yo wima, son de precision, se encuentran en balanzas, equipo médico y otros cacharros caros y pequeños que también es importante, yo me río cuando veo esos poliéster de 400V en el pote de tono de guitarras con propiedades exotericas

#32 pregunta absurda pero es decir: condensadores y el op-amp. Correcto?

Nada de diodos.

Gracias

Nada de diodos, si fuera un od o distorsion podríamos mirarlo, pero aquí no es necesario,
