Construccion de Pastillas para guitarra electrica by Chaosinprogress

chaosinprogress
#1 por chaosinprogress el 04/02/2010
Saludos compañeros les presento a mi primer trabajo, fue algunos dias de trabajo, pero todo salio bien, tratare de ser muy claro con la explicacion q les presento a continuacion.:)

Los materiales que utilize se encuentran en cualquier ferreteria, se necesitan:
Un iman de forma rectangular.
cajitas de DVD, Xd(:cool:nemo)4e27153bc2fb8ca2e4ba63a80e619-576261.jpg

Cable de cobre Nº42, yo no consegui ese calibre habia 41, asi q tuve q comprarlo pero para llegar al ohmiaje adecuado se la unas vueltas mas (500 o 600)

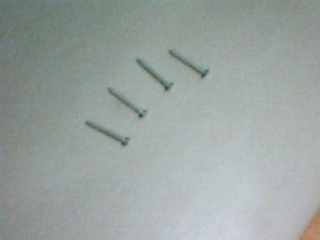

Los tornillos, noc q medida eran pero unos como estos estaria biien ;)

Luego un juego de cuchillas, cinta 3M, unos cables.

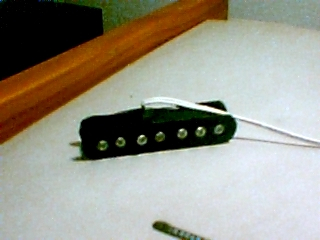

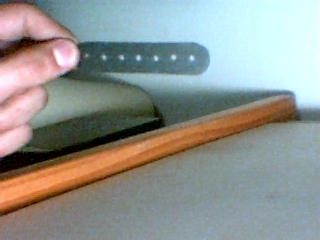

Lo primero q hice fue imprimir el dibujo q hice en autocad, y luego lo pase a la cajita de DVD, y con mucho cuidado fui cortando la forma de la pastilla, hice las dos la parte de arriba donde se sostienen los tornillos y la parte de abajo q le da mas estabilidad.

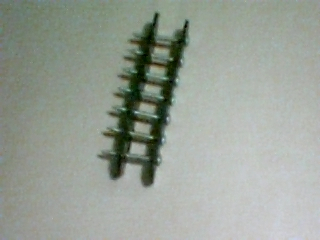

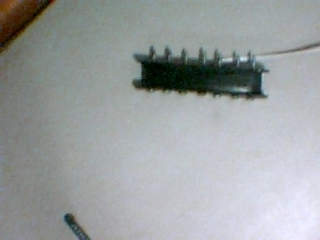

Luego apilamos los 2 y con un taladro hacemos los agujeros a la medida de los tornillos, tiene q quedar biien ajustado para q ala hora de bobinar no esten dando problemas, luego de hacer los agujeros, se van insertando los tornillos primero el de la primera cuerda despues el de la 7 , despues 2 , despues 6 y asi sucesivamente.

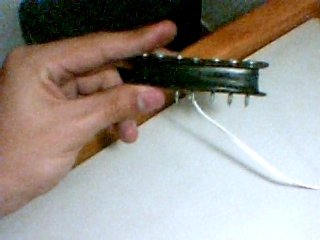

Luego se bobina, con el alambre de cobre se le dan un aproximado de 6500 vueltas, se le sujeta muy bien a un taladro y un carrete q no sea tan pesado para q cuando el alambre comiense a bobinar el carrte de la pastilla no se rompa, el circuito para el contador es muy sencillo lo pueden hacer con un interruptor de lengueta (reed switch), y una calculadora, despues de aver hecho el bobinado, lijan los extremos del cable de cobre para eliminar el esmalte q tenian, y se le sueldan los cables.

Despues de eso se le mide la resistencia q tiene la pastilla en mi caso gue unos 5.5 ohm, y lo encierran con un poco de cinta aislante 3M.

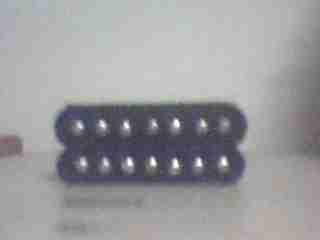

Y asi se hace la siguentte pero bobinada al sentido contrario de la primera, lo pueden conectar en serie o en paralelo.

Suerte con las suyas.:brindis::yahoo: Cuando pueda subire unos audios
