Construcción B&G Little Sister

Pillo sitio!! Mucho animo con el proyecto compi!

Gracias a todos equipo!

Lo primero de todo, un pequeño aviso a navegantes antes de empezar:

Por antecedentes en este mismo foro con problemas con los de la marca B&G, y por evitar infringir ninguna norma o generar un conflicto con este hilo,

IMPORTANTE, declaro por una parte que ni me dedico profesionalmente a esto ni obtengo ningún tipo de lucro o beneficio ni con esta construcción ni con el relato de la misma.

Así mismo, por evitar cualquier tipo de problema tanto con la marca B&G como con el propio portal Guitarristas.info, no compartiré planos ni información de ningún tipo que no sean ya públicos en internet, ni que promuevan la copia, reproducción o plagio del modelo en cuestión.

Lo comento por que sois varios los que me habéis pedido el enlace de los planos que he usado, y no hay planos disponibles en ningún enlace. Los hice yo mismo, y por lo explicado anteriormente, no puedo compartirlos, lo siento.

Dicho lo cual, arrancamos...

Como he comentado, partía de no tener planos y la única fuente de información que tenía de cotas eran las dimensiones generales que vienen en las especificaciones en la web de B&G. Partiendo de estas cotas, estudiando todas las fotos que fui encontrando, y sacando pistas de los videos que tienen en YouTube y diferentes entrevistas que les han hecho en los que dan pequeños detalles de construcción etc., recopilé la suficiente info como para hacer un 3D y pasar el diseño a planos.

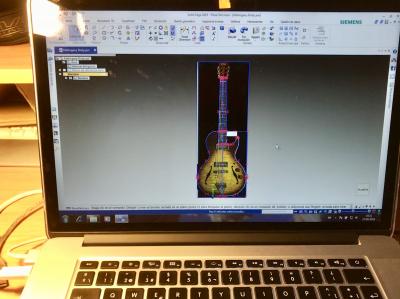

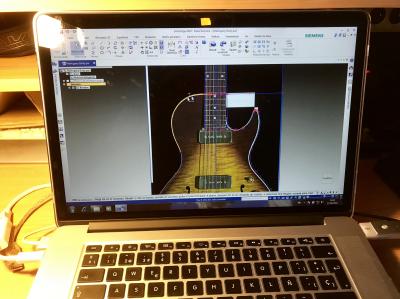

Tirando de fotos del cuerpo que dimensiono al tamaño de las cotas oficiales, voy trazando las siluetas:

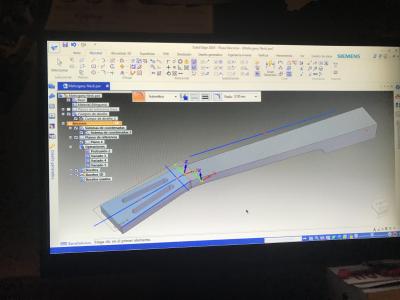

Con el mástil, lo mismo, y cuando faltan medidas, deduciendo a ojo para ir dando forma al diseño:

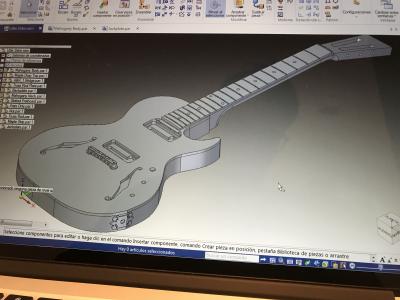

Tras mucho curro, el 3D va cogiendo forma:

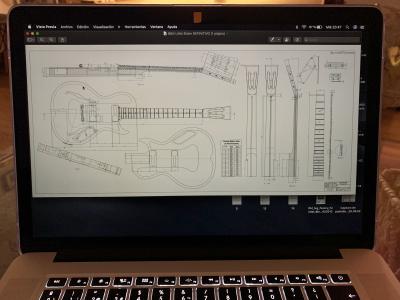

Cuan todo el conjunto ya en 3D, se “afinan” las cotas que tocaba imaginarse, y cuando todo tiene ya buen aspecto, lo pasamos a planos:





.

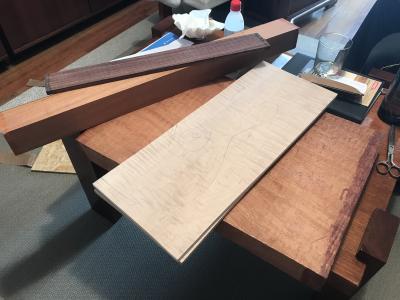

Respecto a materiales, los mismos que el modelo oficial:

Cuerpo: Caoba africana

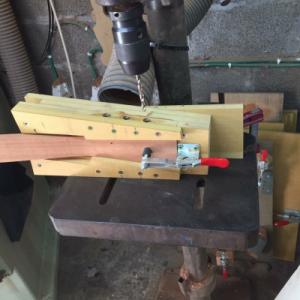

Mástil: Caoba Honduras

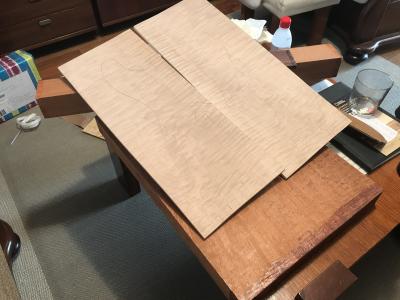

Tapa: Arce flameado
Diapasón: no lo tenía claro si seguir el original o meter rosewood, pero más tarde me acabo decantando por el Ovangkol






Un saludo!

vaya currazo te has pegado con el ordenador

....... yo ni con tres vidas...... ufff

Soy delineante de formación, así que, aunque tenía ya olvidado el manejo del Solid Edge y me ha costado lo suyo, nada que ver con el proyecto de fin de curso que me tocó en su día... , al lado de aquello, la B&G ha sido un paseo!

bravo

Si ya asombraba tu capacidad de curro con la madera, la paliza con el 3D es acojonante

Ánimo, hay que darle vida al foro.

Algo que recomiendo hacer cuando se encara una construcción de este tipo en la que se busca replicar algo al detalle (y algo que también hice con la Special en su momento), es estudiar a fondo y con detalle fotos, videos y más fotos hasta que os hartéis. Cuantas más imágenes pasen por tus ojos, mayor base de datos generas en la cabeza, hasta conseguir que te familiarices con el modelo al más mínimo detalle. Internet es una fuente inagotable de información, y si eres un puñetero obsesivos como yo, el google es una herramienta inagotable de “pistas” para ir pescando y guardando en una carpeta a la que acudir cada vez que surja una duda durante la construcción.

Algunas “capturas” indispensables de las que tiré para poder completar el diseño:

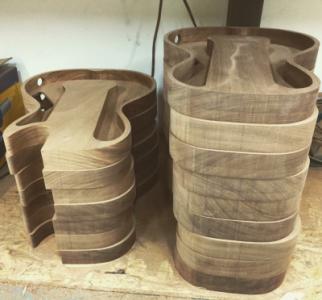

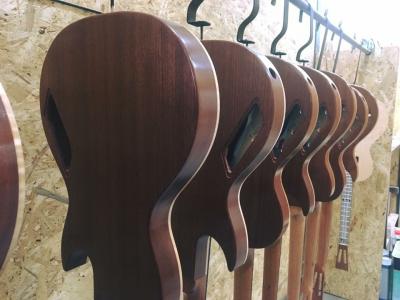

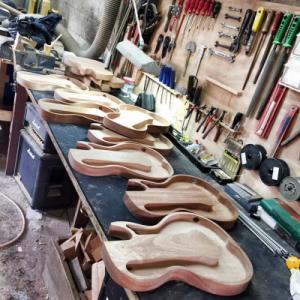

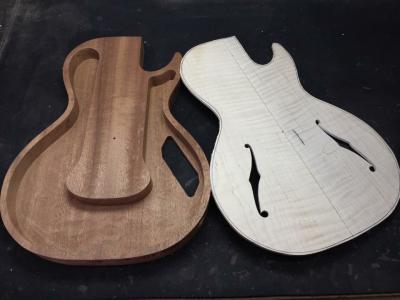

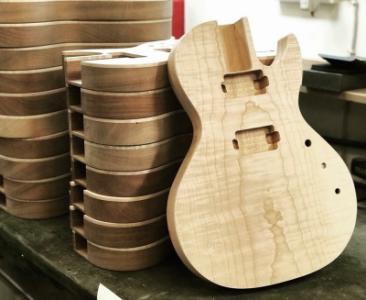

Detalles del vaciado del cuerpo.

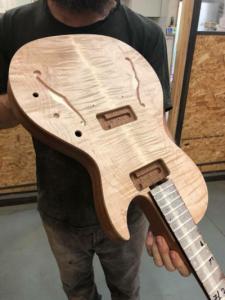

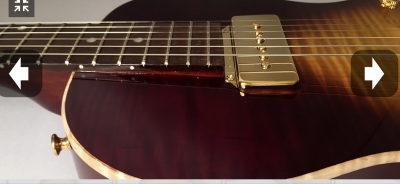

Referencias visuales de la profundidad de los mecanizados para las pastillas, y hueco del tenon.

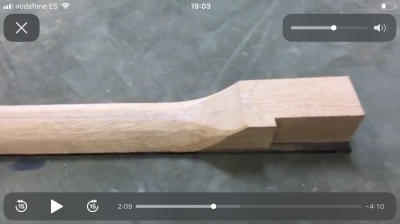

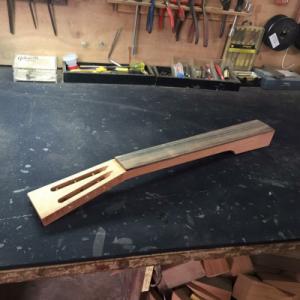

Mástil desnudo, y diferentes referencias visuales como la profundidad del mecanizado del alma.

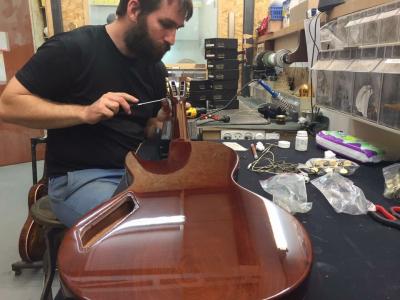

Referencia visual de la profundidad del rebaje para la tapa trasera de la electrónica.

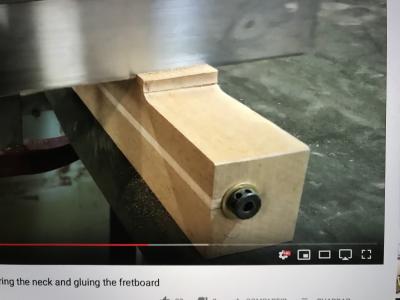

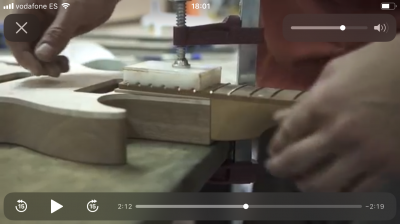

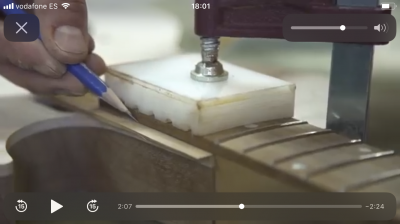

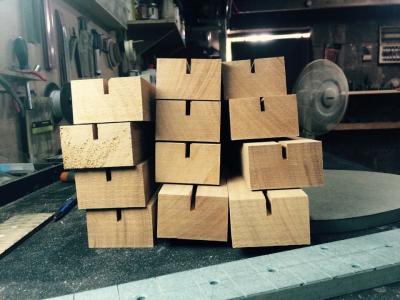

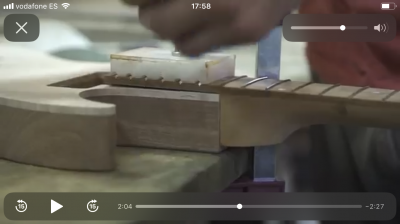

Detalles del tenon, y la cuña de caoba que utilizan para hacer el cierre o remate.

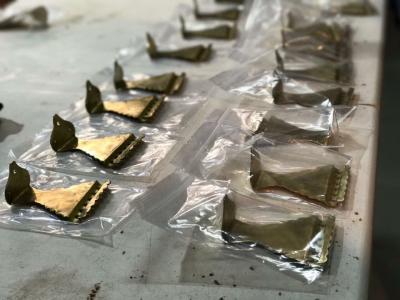

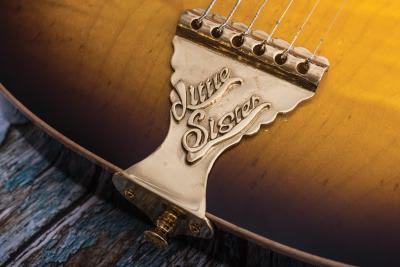

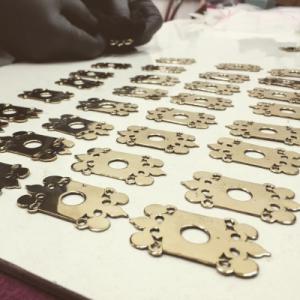

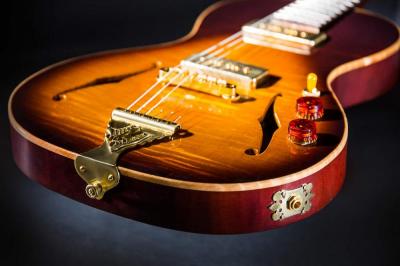

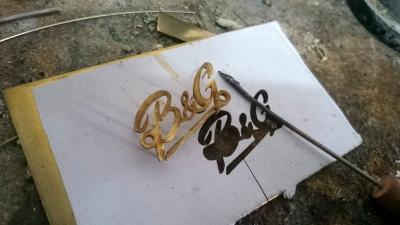

Detalle del cordal, jack plate, logo, y la pequeña tapita para el acceso a la tuerca del alma, todos en latón.



















.

Lo difícil son las características de las pastillas, por los vídeos parecen sobrebobinadas, pero vete a saber, desde luego no suenan delgadas o anémicas

estas son las "normalitas" asiaticas. En el vídeo dan una pista de las pastillas, cubierta de latón.
Ya estoy visualizado el sonido de la tuya...uff mare mía!
