Hola.
Necesitas un conmutador, un condensador y una resistencia.
 O un pote si lo prefieres con pote, y ya no hace falta el conmutador.

Un condensador de poliéster de ( 472 ) 4,7 nF. nanofaradios. de 400v. ( creo que igual te sirve con 200v ... )
Una resistencia de 220K. 1W.
Un conmutador On-On.
Si es con pote , pues uno de 16mm de diámetro la carcasa, que es del mismo tamaño que los demás del ampli. y 1 Mega Lineal.  B1M.

En el ampli tienes que identificar el cable del bucle de feedback, que va desde la placa de los jacks de salida de altavoces, hasta una resistencia de la placa principal.
En mi modelo JCA22H, el cable es de color violeta y va hasta la resistencia R42.
Ese cable es donde hay que injertar la Mod.

Animo.

#1840

Hola David, con tu explicación para la depth mod, POR FIN, me he enterado GENIAL, gracias!

Me queda una duda, cuando dices de coger el cable de retroalimentación de otra salida para intensificar el efecto…..

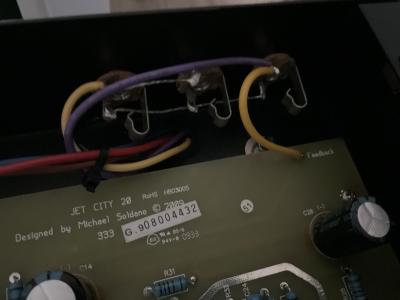

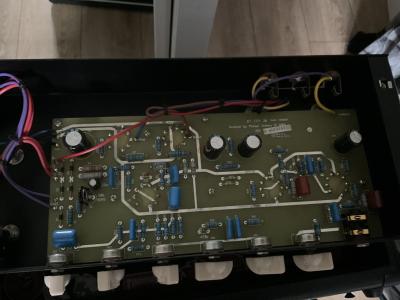

Según veo, en mi JCA20H claramente, la operación debo realizarla en el cable amarillo que sale señalado como feedback al jack de 16Ohm.

Pero con tu indicación para intensificar efecto depth mod…. Me he perdido un poco…. Sorry….

Perdón por revivir de nuevo el hilo!

Voy a adquirir un HDM100 y no he tocado en mi vida un aparato electrónico por dentro...

Por otra parte, veo que hay muchas modificaciones y en Internet veo de todo. Cuáles me recomendáis 100%?

Hay alguien en Madrid que sepa modificar este cabezal?

Un saludo!

2282#
El lazo de realimentación es extrae, o va conectado a uno de los taps del secundario del trafo de salida, que serian 0- 4 o 8 o 16ohm-. Si conectas este lazo a otro de los taps el ampli suena con una variación del pico de resinancia y varía un poco el sonido. Con un conmutador puedes elegir conectar el lazo a la toma de 4,o  de 8 , o a la toma de 16.. y notas las diferencias.


También puedes variar la resistencia que va en serie con el cable del lado.. si de 33k puedes poner 47k.. con otro selector.. y ya tienes más posibilidades de sonido.
Teóricamente, el lazo de realimentación está correctamente conectado cuando está en la misma impedancia que el altavoz conectado al amplificador. Pero en la práctica a veces no es así. Y es una variación de sonido.
Por esto se suele conectar el lazo de realimentación al cursor del selector de impedancia de altavoz.
Hay varias posibilidades de conexión del lazo. Igual alguna te gusta más que otra.. sin ser la teóricamente correcta.
