#13 por fmk el 21/01/2019
Este tipo de tecnología y amplificación ...
....es para valientes...

Ala ala os voy mostrando esquemas y todo para que creáis que esto es algo utópico o indeterminado.

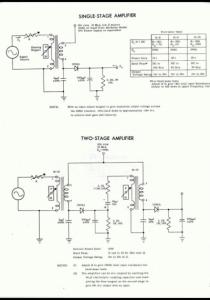

En este caso de amplificadores magnéticos con "Ferristores".

No se si aún estarán disponibles por ahí dichos componentes aún, pero si no pues se sustituyen por núcleos magnéticos saturables y listo:
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -15%
    Friedman BE-Mini Amp Head
    194 €
    Ver oferta
fmk
#14 por fmk hace 3 días
Bueno pues sigo dándole vueltas y vueltas a esta tipología de amplificador tan interesante, y a la vez esquivo.

Pues no es tarea fácil
Solo que ahora después de 5 años, si de volver a remirar muchos libros tochos sobre el tema, en ingles casi todos, algunos de casi 700 páginas, llega uno a la conclusión siguiente:

Como para Audio, y audio frecuencia y radio hay tan poco escrito y documentado? Y menos fijado y hecho, siendo una tecnología desde hace ya mucho tiempo.

Me consta que en la 2ª gran guerra los Alemanes realizarón potentísimos amplificadores de Audio Magnético para sus eventos públicos, y algún aeropuerto también se sonorizó, pero no he encontrado esquemas o circuitos completos, y menos probados y documentados,
Todos los libros tocan el tema de la audio frecuencia muy muy de refilón.

Es algo muy raro.

Pero en fin, con lo que tengo a mi alcance de documentación y de laboratorio de aficionado/guitarrista he empezado a hacer bancos de prueba y error :-).

A bobinar ( a mano que tela marinera sobre todo los toroidales con cientos de vueltas )
Carretes de hilo esmaltado, buscar todo tipo de Bobinas, ferritas, toroidales, trafos, reactancias, e hilo de cobre que tengo en el cajón de sastre o que voy encontrando o comprando, para hacer un surtido variado de lo necesario mas básico.

Este tipo de Amplificador magnético, aunque con similitudes comparativas con los de transistores o válvulas no trabaja exactamente igual, teniendo otras variables complejas por despejar.

Hacer algo sencillo supone no amplificar demasiado o cadi nada, tiene uno que plantearse o bien un phush pull de magnetismo con 2 a 4 trafos magnéticos o un tándem mas numeroso de trafos en serie y trafos + trafos enfrentados.

Otro hándicap es que tienen una baja impedancia de entrada y se lleva mal con la alta impedancia de una guitarra, con lo cual hay que contar con una señal o audio de entrada ya no solo preamplificadas o boster, sino completamente amplificada, o con un previo muy potente o un amplificador previo

Lo cual se me antoja muy exagerado o duplicado si para hacer una etapa mas potente tienes que tener ya un ampli previo entero delante o de entrada pues es un poco como que solo hace las funciones de etapa de potencia y poco mas.

De lo que he visto funcional, uno es el de Lundhal de los años 80/90 y era mixto, previo o ampli ojo, de válvulas con etapa de potencia magnética con seis trafos magnéticos por canal eso si.

Y el otro es un ampli a válvulas de hace unos 2 a 4 años y luego la etapa de potencia magnética, con 4 trafos toroidales en phush pull, osea lo mismo que el otro mas o menos.

Mi idea suprema es hacerlo totalmente magnético solo con componentes discretos si se pudiera. Con trafos, bobinas, reactancias, diodos y resistencias,

Pero bueno por el momento con conseguir algo funcional a nivel de etapa de potencia me conformo ya mas adelante veremos el previo que tipología le damos.

La dificultad primaria a mi modo de ver viene dada por que trabajamos para empezar con dos tipos de alimentaciones cruzadas e interactuando, me explico:

El circuito trabaja simultáneamente e interactivamente con una fuente de corriente Continua CC o DC y con otra independiente de Corriente Alterna AC.

Para complicar mas el asunto la de suministro de Corriente Alterna AC es de alta frecuencia pulsada y nada menos que del orden de kilo hercios, de 15khz en adelante.
Según datos fidelignos debería ser de tres veces mas frecuencia que la que queramos reproducir, para la mayor calidad de audio y eliminar ruidos,

si el espectro audible llega a 20kz en su extremo mas alto, deberíamos utilizar una fuente de alta frecuencia de 60khz para una buena calidad y respuesta de audio, pero vaya a partir de 15khz valdría.

Si pensamos en un diagrama de bloques sencillo con los términos que estamos acostumbrados, podríamos aproximar que:

El amplificador magnético estaría formado por
- una parte preamplificadora o de puro control o "previo" para entendernos, que controla a
- otra parte de potencia y salida a altavoz.

Como un ampli estándar podemos decir comparativamente

Aquí el previo o contról de bajo voltaje y con DC/CC , controla la etapa de potencia con AC de mas tensión.
Por inducción magnética y saturación del nucleo o ferrita el previo o circuito de control, regula la potencia entregada a la etapa de amplificación.

La entrada de Audio de control CC en el/los primarios magnéticos se modula en alta frecuencia con la portadora de Corriente alterna de la etapa de potencia, y finalmente hay una fase de demodulación por diodos y trafos de salida normalmente, pasando la señal demodulada en el rango audible (20hz a 20khz) y amplificada al altavoz.

Tampoco está muy claro el tema de la disposición de los diodos en la linea de potencia o salida de los secundarios del amplificador magnético, he visto de todo, a veces directamente a altavoz o en serie con este, y otras veces utilizan trafo de salida.

Se dice que se llegan a relaciones de amplificación y control elevadas, 100:1, 500:1 y mas, en control de motores y servos o maquinaria está claro, como por ejemplo para equipos de soldadura magnética, pero para amplificación de audio se dice pero habrá que probar y verlo.

Supongo que habrá que probar tambien con tensiones y voltajes por encima de los 15 voltios para la etapa de potencia en los secundarios, se de una referencia que recomienda por encima de los 60 u 80 voltios sobre todo para el suministro AC, el control del previo DC pueden ser voltajes mas reducidos refieren.

Pero en esto no me apetece empezar investigando en muy altas tensiones, porque como ademas se trabaja con AC de alta frecuencia , osciladores, y bobinas tenemos tambien el peligro de las resonancias y hay que tener ojo con la seguridad habitual y mas elevadas tensiones.

Tambien se utilizaron en transmisiones de radio transoceánica, y emisión/captación de radio. ( Audio frecuencia)

Y mas modernamente para controlar bobinas de Tesla.

En la actualidad se utiliza mucho esta tecnología en fuentes de alimentación pulsadas, o conversoras.

A la carga y manos a la obra en esta tipología tan apasionante para un Ampli de guitarra o Audio.
