Voy a fabricar una Reverb Analógica.

#1 por jabi2024 el 30/09/2016
La idea inicial era fabricar un tanque rollo fender 6G15. El tanque de reverb de válvulas de toda la vida.

El caso es que por diversos motivos, ahora mismo no puedo liarme con un proyecto así y he decidido fabricarlo pero sin válvulas. Ya se que hacerlo con semiconductores no va a ser lo mismo y que dará asco porque no será "vintage" ni guay, pero viendo las opciones comerciales que hay en ese terreno, lo voy a hacer igualmente.

Me voy a basar en el circuito clásico de 1974 del Reverb Stage Center pero pienso hacer algunas modificaciones.

Ese circuito necesita dos pilas de 9v para funcionar debido a que el amplificador operacional que usa es el TL074 que necesita +9v y -9v para funcionar. También se podría agregar un inversor al circuito para conseguir esos -9v con sólo una pila o un alimentador standard de pedales.

Yo voy a cortar por lo sano y voy a usar otro operacional más moderno que no necesita esos -9v para funcionar. Con esto conseguimos alimentar el pedal a pila o con alimentador y simplificar mucho el circuito.

Como tanque voy a usar uno de 3 muelles y 23,5 cm de largo (para poder meterlo en una caja que no sea un baúl) con decay medio.

Tambien será true bypass y con led indicador, que el circuito original tampoco llevaba.

En fin, os iré contando.
Subir
1
#2 por David Fennel Trigili el 30/09/2016
A la lista de seguimiento, que esto tiene muy buena pinta.

https://davidtrigili.bandcamp.com
https://senzapomodoro.bandcamp.com

Subir
#3 por portog36 el 01/10/2016
#2
Si..otro mas a la lista

Grabaciones caseras

https://soundcloud.com/stoura-808296313

Subir
#4 por LANDA el 02/10/2016

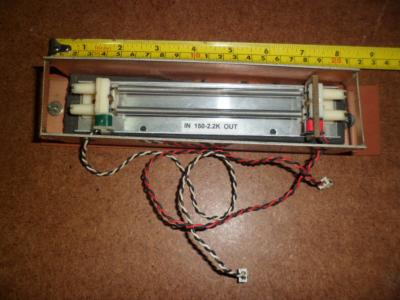

Yo tengo pensado hacer algo parecido. Mi idea es hacer una especie de "combo" combinando la reverberacion con algún overdrive o distorsión. Así que tu proyecto me interesa mucho para darme ideas. Pongo foto de la reverb que tengo. :)
Archivos adjuntos:
BBCode:
Subir
#5 por jabi2024 el 02/10/2016
Hola LANDA, con ese tanque, si quieres usar el circuito del Reverb Stage Center vas a tener que usar un transformador de impedancia. Necesitarías un tanque de 310 ohmios o usar otro circuito.
Subir
#6 por LANDA el 02/10/2016
Amigo jabi2024, tienes razón. Mi pensado es hacer un circuito nuevo basado en lo que vea por las redes. Lo voy a hacer estado sólido porque quiero que sea portátil. Como nunca he hecho una reverb de muelles, estoy pendiente de adaptar lo que consiga je,je..
Gracias por tu observación.
Subir
#7 por jabi2024 hace 6 dias
Tengo esto un poco abandonado... Pero es que resulta que al final he hecho el tanque a válvulas. Este proyecto lo retomare en cuanto termine totalmente el tanque (me falta el mueble) y un amplificador que estoy haciendo. Os dejo unas fotos del tanque que acabo de terminar:

https://www.dropbox.com/s/ivxh851t9y4jl1m/IMG_4756.JPG?dl=0

https://www.dropbox.com/s/pn52h1n6pf9468r/IMG_4757.JPG?dl=0
Subir
#8 por acamm hace 5 dias
Hola jabi2024,

Me gusta el frontal, parece grabado con láser. Seguro que suena de maravilla.
En cuanto al proyecto original, me intriga como lo vas hacer con solo 9V, no tanto por los operacionales si no por la tensión para excitar la reverb.
Salud!
Subir
#9 por jabi2024 hace 5 dias
acamm escribió:
Me gusta el frontal, parece grabado con láser. Seguro que suena de maravilla.
En cuanto al proyecto original, me intriga como lo vas hacer con solo 9V, no tanto por los operacionales si no por la tensión para excitar la reverb.


Hola! El frontal es grabado a láser efectivamente. También lleva unas chapas a juego delante y detrás que las pondré cuando tenga listo el mueble.

Respecto al proyecto original, estaba diseñado para funcionar con dos pilas de 9 voltios en serie (18v). Mi idea es añadir un doblador de tensión pero tengo que verlo bien porque no se si una pila va a poder con el tanque. Si veo que no es posible quitaré la pila y pondré sólo un conector para alimentador standard.
Subir
#10 por acamm hace 3 dias
Hola Jabi2024,
¿Estás seguro de quere hacer un doblador de tensión en DC? Además, ten en cuenta que las reverbs de muelles tienen un cierto consumo, que te agotarán cualquier pila en un periquete. Creo que sería mejor tirar por alimentador.
Por cierto, podrías decirme dónde te hicieron los grabados a laser?
Salud!
Subir
#11 por jabi2024 hace 3 dias
Buenas, lo del doblador no lo tengo claro aún por lo que dices de que la pila se agotaría muy rápido y sería todo más sencillo usando solo un alimantador standard... Ya veré cuando me ponga con el tema.

Los faceplates son de aquí: https://www.tube-town.net/ttstore/Faceplates/Custom-Shop-Name-Faceplates:::560_563.html

Les mandas el diseño en vectorial y te lo fabrican en una especie de plástico duro.

Saludos.
Subir
#12 por acamm hace 2 dias
Gracias, he comprado en esa web más de una vez. Pensé que tal vez ve se tratara de un proveedor local.

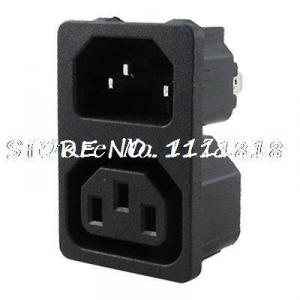

En cuanto a la reverb, no sé como la habías planteado. Si acabas tirando por un sistema como el que ya has hecho, yo utilicé hace tiempo una caja Hammond 1411UU para meter dentro un tanque de reverb Accutronics 8DB2C1B. La caja quedaba encima del ampli con un conector para footswitch. Lo alimenté con un trafo a 30V, si no recuerdo mal, y usé una base para el cable de red doble como el de la foto para alimentar el ampli tambien desde ahí. Ideas...
Salud.
Archivos adjuntos:
BBCode:
Subir
