Reparación de Sansamp classic

  • 1
lizardville
#1 por lizardville el 05/10/2021
Saludos:
Tengo un sansamp classic de toda la vida que necesita una buena puesta a punto. Mi pregunta tras haber echado un vistazo a la placa interior es:¿ es posible repararlos?.
Cuando está conectado suena decente (quizas con más ruido de fondo de lo que solía tener) pero cuando lo desconectas , la señal apenas pasa por él. El volumen es minimo y con muchísimo ruido.

¿Algua idea o alguien que tenga experiencia con ellos?

Gracias por adelantado
Javier
Subir
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
jaimebcn
#2 por jaimebcn el 05/10/2021
Eso es la junta de la trócola, o el condensador de fluzo.

No, en serio, así sin verlo no es para nada fácil dar una solución. Podría ser cualquier cosa: jacks sucios, alguna soldadura fría que ha dejado de hacer contacto con el tiempo, condensadores electrolíticos estropeados, integrados/transistores fritos ... Lo mejor es que lo lleves a algún técnico con experiencia para que pueda devovlerlo a la vida, es un gran pedal.

Saludos,
Subir
lizardville
#3 por lizardville el 05/10/2021
Gracias por contestar.
Ya lo llevé a un técnico local pero cuando vió el tipo de placa que lleva no pudo hacer mucho. De ahí mi pregunta si algún digamos "especialista " en este tipo de pedales.

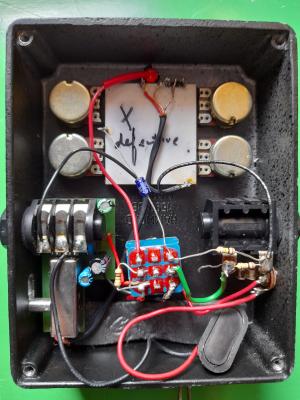

Archivos adjuntos ( para descargar)
Subir
1
NiLace
#4 por NiLace el 05/10/2021
Sin ser yo ningún experto ni muchísimo menos, yo habría jurado que los SansAmp Classic iban todos con un DPDT en lugar de un 3PDT.

El pin del centro del swith aparece estañado y sin embargo no conecta nada.
En tu foto, del jack de output, ¿qué es ésa patilla que no va a ninguna parte?

Porque así de lejos y mirando sólo la foto, podría parecer que el pin del output del 3PDT ya no conecta a nada y ahí por ahí un... algo conectado a ninguna parte.
Subir
2
NiLace
#5 por NiLace el 05/10/2021

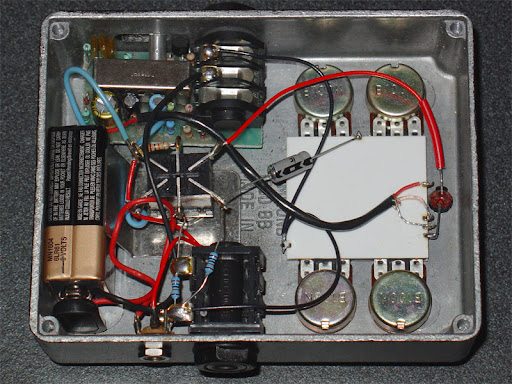

Es más, si lo comparo con el cableado que yo había visto (con DPDT), la resistencia que va al output del pedal aparece, evidentemente conectada:


Como en la foto del foro de HarmonyCentral donde piden consejo para cambiar el switch:
https://www.harmonycentral.com/forums/topic/1631441-replacement-switch-for-sansamp-classic/

No entiendo bien el cableado 3PDT así como está, vamos, yo creo que lo suelo hacer de otra manera, pero ¿podrías conseguir que hiciera contacto la pata de la resistencia con el pin central del 3PDT?
Subir
jaimebcn
#6 por jaimebcn el 05/10/2021
Así a bote pronto parece que el pedal ha sufrido algunas modificaciones. Al menos el switch no es original pero parece estar bien cableado (si lo comparamos con imágenes de internet de pedales iguales al tuyo)

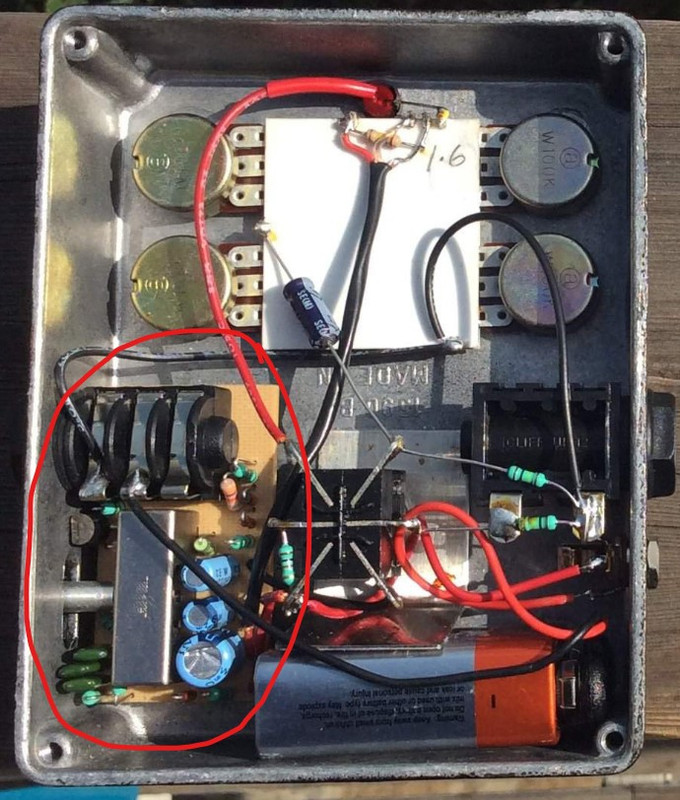

Otra cosa que veo al comprar el tuyo con los que encuentro por internet es que el jack de la izquierda (el que lleva el selector) tiene más componentes que el tuyo, mira:


https://i.postimg.cc/ZY3RkNF9/Captura-de-pantalla-2021-10-05-200150.jpg

(No sé por qué no se ve la foto, pongo el enlace)

Lo mismo depende de la versión del pedal.

Respecto al 3PDT que comenta el compañero NiLace #5 , sí que parece estar bien conectado. La resistencia que comentas está conectada con un cable de color verde, pero conserva la patilla cortada, supongo que de la modificación al poner el 3PDT


La placa por lo que he podido ver es una del tipo strip-board o de tiras ... no es tan complicado de analizar, es más lo mismo se podría re-hacer. Sólo hay que tener paciencia (y conocimientos). Es posible que tengas algún integrado frito o alguna mala soldadura.
Subir
2
NiLace
#7 por NiLace el 05/10/2021
#6 Ay leche, que ampliando la foto, la resistencia está conectada al cable del output. Vale, ahora si lo entiendo.

Compañero haz caso a #6 .
A mi como me faltan conocimientos éstas cosas las hago con una sonda y voy siguiendo el circuito a ver dónde casca, pero vamos, como bien dice el compañero, alguien con conocimientos específicos sería lo suyo.

La cuestión que no entiendo es que con un 3PDT, si la señal a la salida no es la misma que la de la entrada, yo buscaría la avería o en el switch, o en el cableado o antes de llegar al switch. Hacedme callar si digo una tontería, pero con la patilla del input conectada a la del output, si la tierra está como debe, yo empezaría ahí.

Que al circuito le podrán pasar mil cosas, pero me extraña que en bypass la señal no pase.
Subir
jaimebcn
#8 por jaimebcn el 05/10/2021
#7 El 3PDT es correcto (o eso parece) Bien podría estar ahí el problema.

El 3PDT al igual que el DPDT viene a ser lo mismo pero con una línea más de conectores (un circuito), siendo el común la fila central. En ambos cada posición conecta los terminales de la fila central con los la línea superior o inferior de forma independiente.

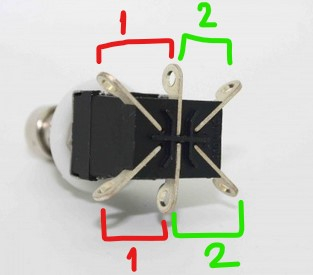

DPDT:


https://i.postimg.cc/43s9F5hQ/Captura-de-pantalla-2021-10-05-201610.jpg

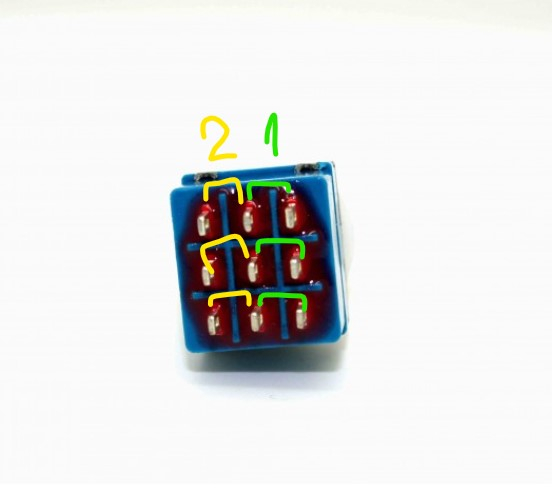

3PDT:


https://i.postimg.cc/cLQ3mj6J/Captura-de-pantalla-2021-10-05-201726.jpg

(Pues nada, no puedo subir imágnes)

Al poner el 3PDT "sobra" un circuito, y en el momento de ponerlo en éste pedal decidieron que el "circuito" que no iban a utilizar era el central, por eso no tiene nada conectado.
Subir
lizardville
#9 por lizardville el 05/10/2021
Gracias por las explicaciones , pero me pierdo un poco ya que mis conocimientos de electrónica son ínfimos.
El pedal tiene unos cuantos años (1999) y cuando llegó a mis manos ya estaba modificado y durante años cumplió su papel a la perfección. Me gustaría encontrar a alguien que se atreviese con él, ya que después de ver los precios a los que se vende ahora...

Si lo creeis conveniente puedo grabar un video.

Saludos de nuevo
Subir
NiLace
#10 por NiLace el 05/10/2021
#8 Gracias por la explicación compañero. Si, por éso no entendía el cableado. He puesto bastantes 3PDT, pero nunca lo había cableado como un DPDT. Al caer en lo que comentabas antes ya encajaba todo. Gracias por la aclaración.

#9 Por el foro hay gente muy pro, a ver si pasa alguien que se dedique a éstas cosas.
Subir
1
lizardville
#11 por lizardville el 15/12/2021
Refloto mi post.

Sigo a la busqueda de algún intrépido forero que se atreva con esta reparación o que me indique donde encontrar a alguien capacitado para la misma.

Saludos
Subir
lizardville
#12 por lizardville el 01/12/2022
Reflotar el hilo a ver si algún manitas/tecnico/clonero se atreve a meterle mano.

Please..
Subir
