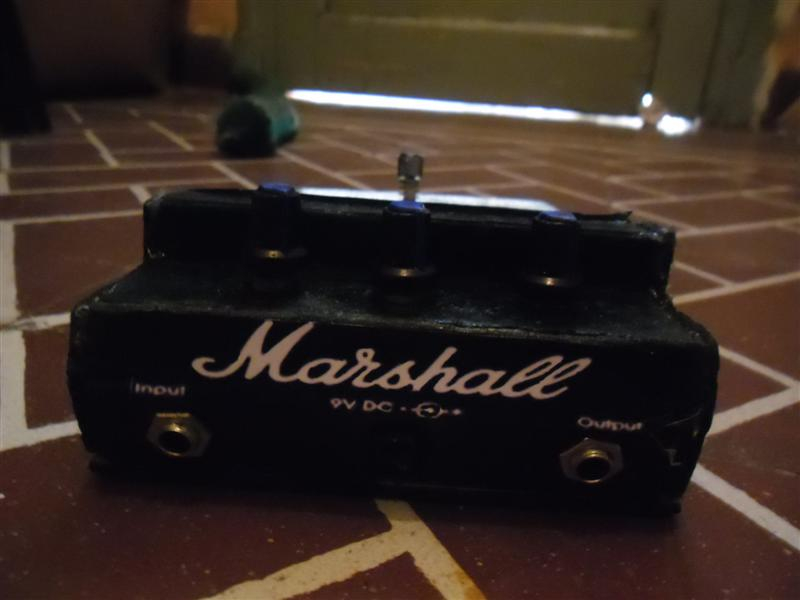

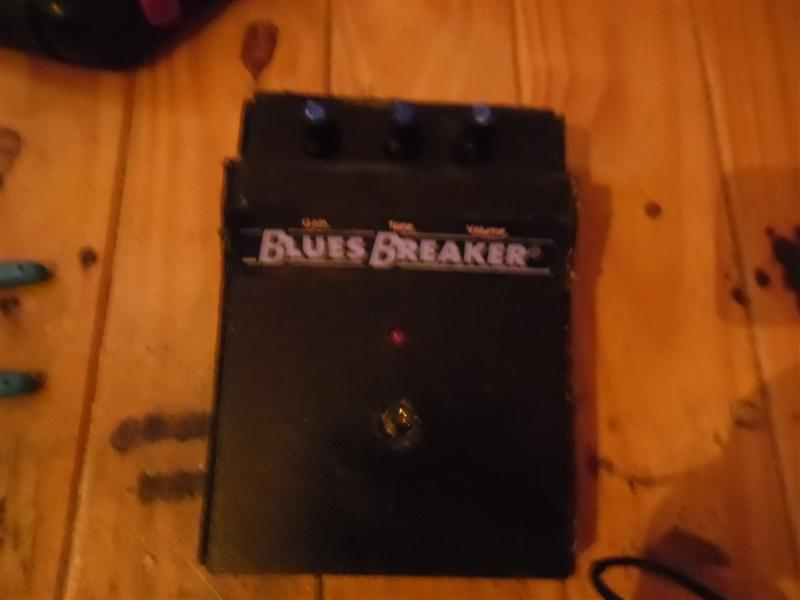

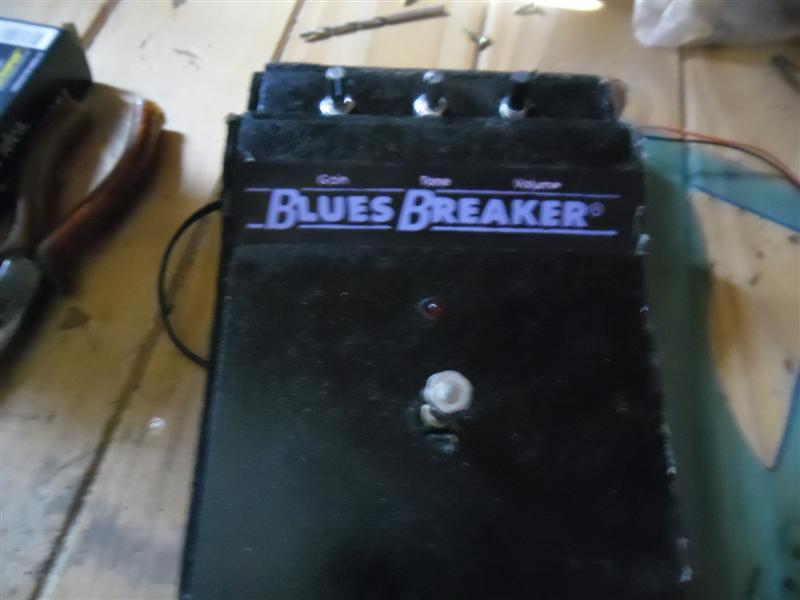

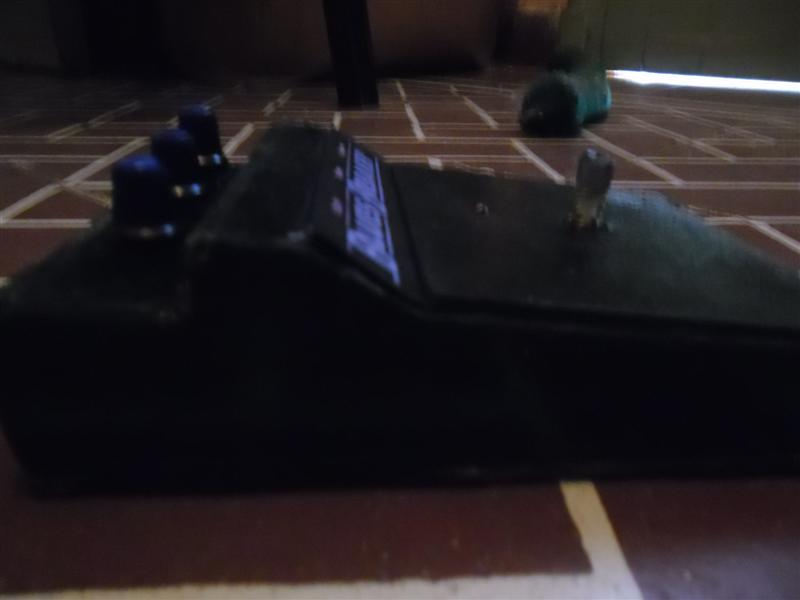

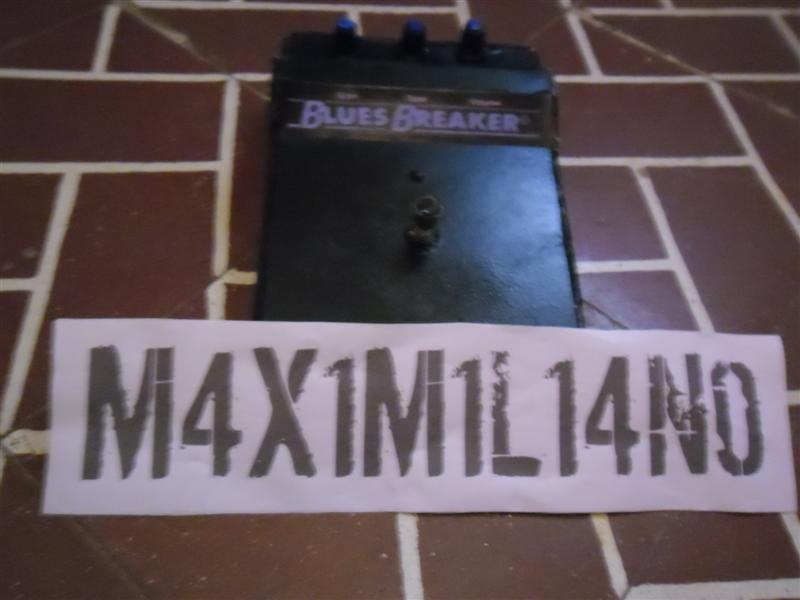

Ya lo termine hace rato, solamente estaba mostrando el proceso, mira te adelanto una foto de como me quedo (a mi parecer es bastante parecido al original, todas las medidas las hice mirando fotos, pero eso lo voy a ir poniendo a medida que les vaya mostrando como lo hice):

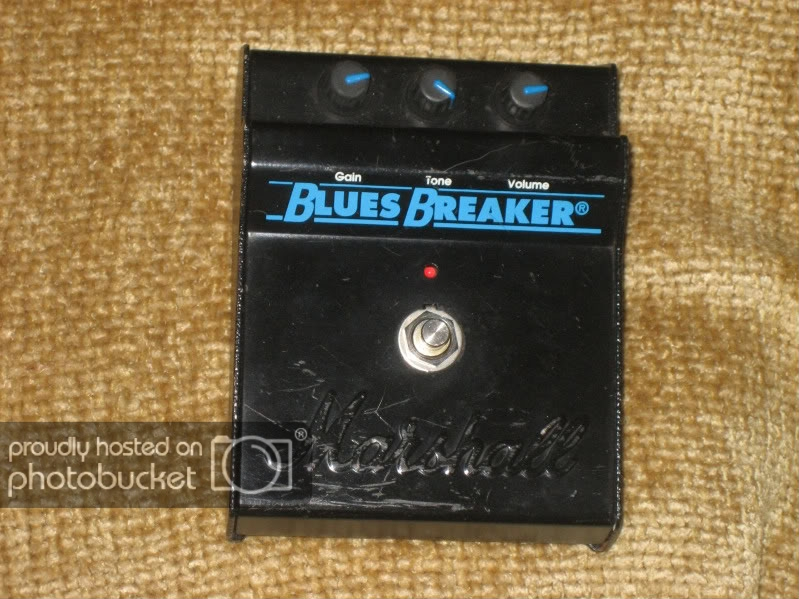

Compara
[ Imagen externa no disponible ]

OHHH te felicito te salió bien bien simil! excelente!

Gracias, ya voy a seguir subiendo las fotos...

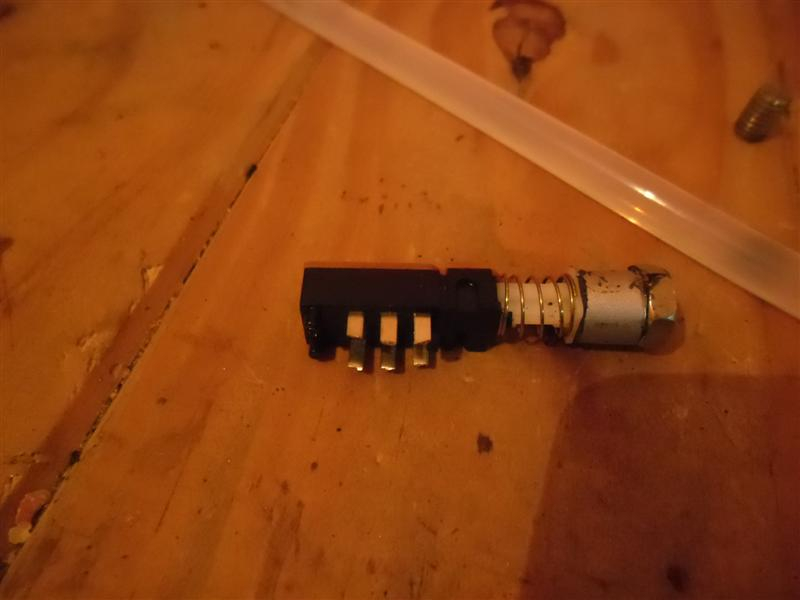

Como no encontré por ningún lado el switch 3PDT o DPDT le tuve que poner uno de plástico que encontré por ahí tirando

pero apenas consiga uno de metal lo compro (seguramente si lo encuentro me va acostar carisimo) y lo cambio ahí nomas

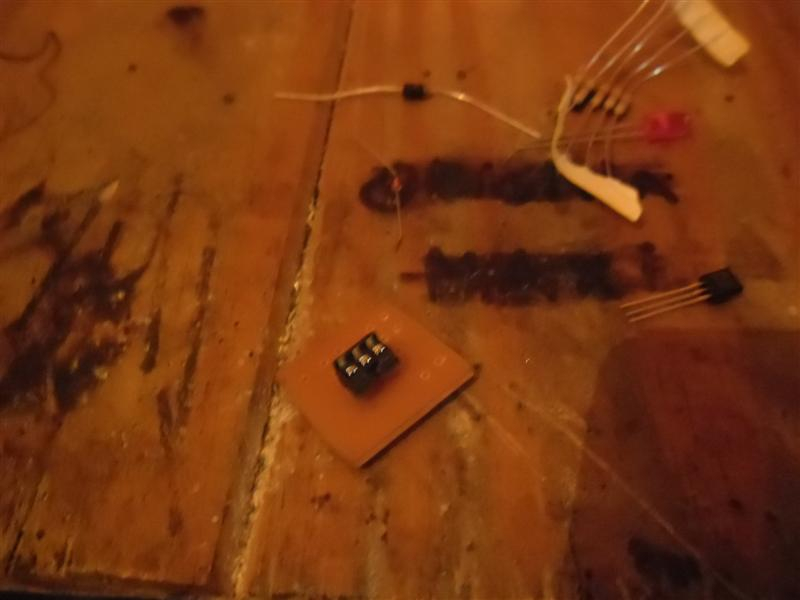

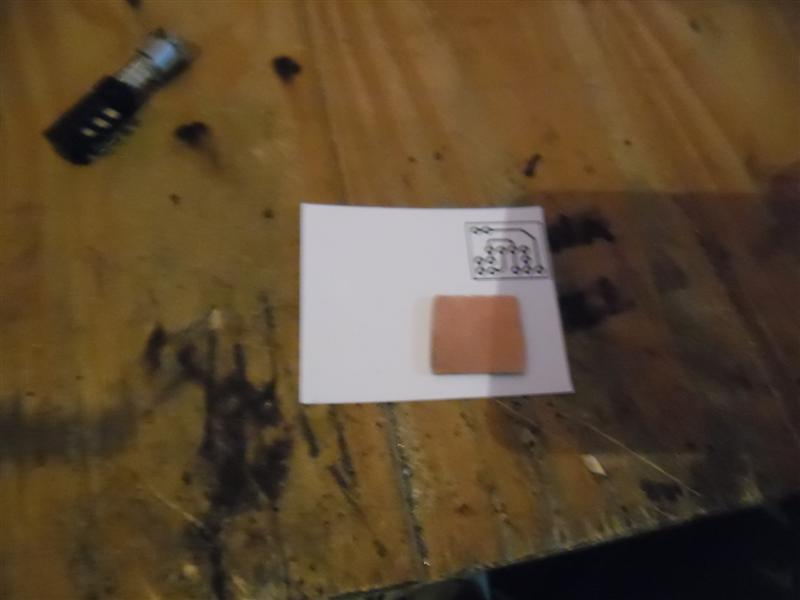

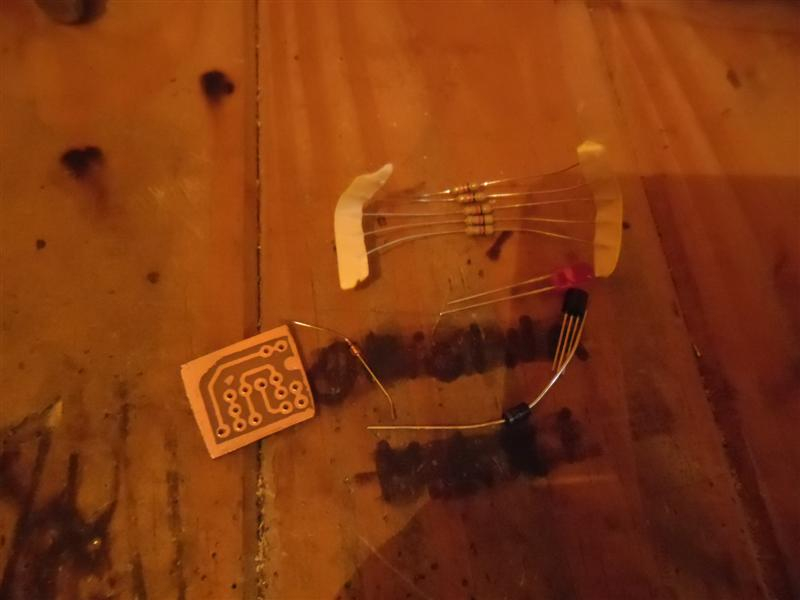

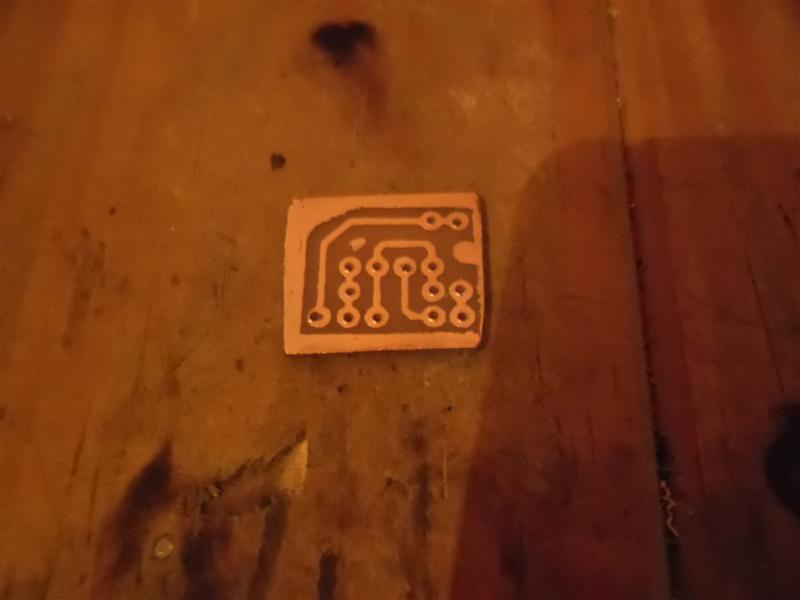

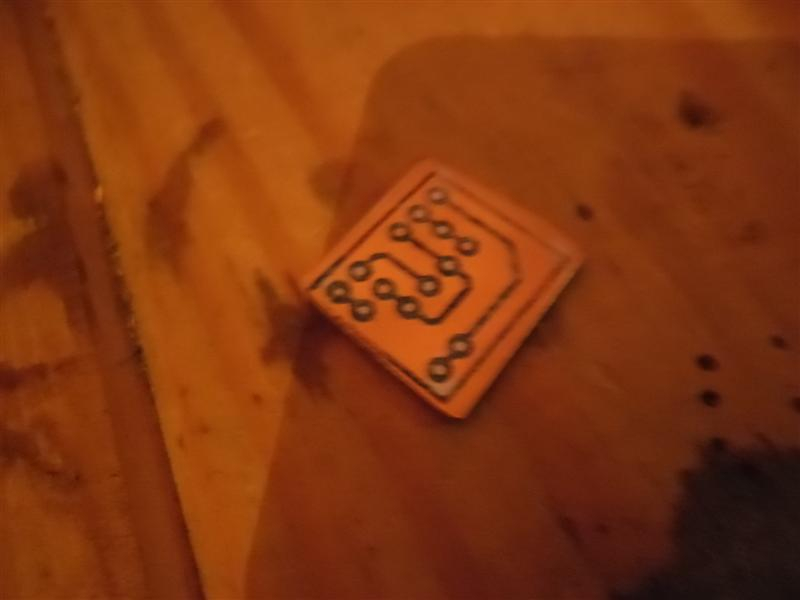

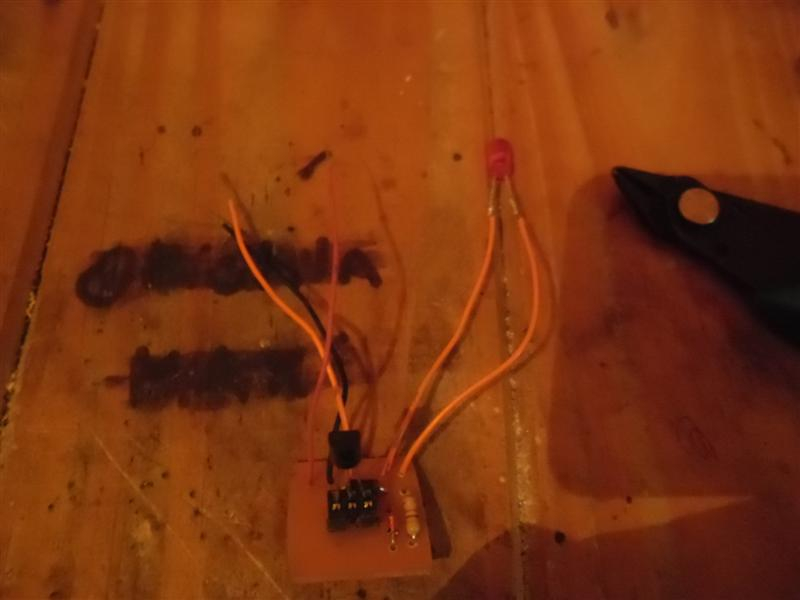

como es dpdt y yo quería que tenga led le tuve que hacer el millenuim 2

[ Imagen externa no disponible ]

[ Imagen externa no disponible ]

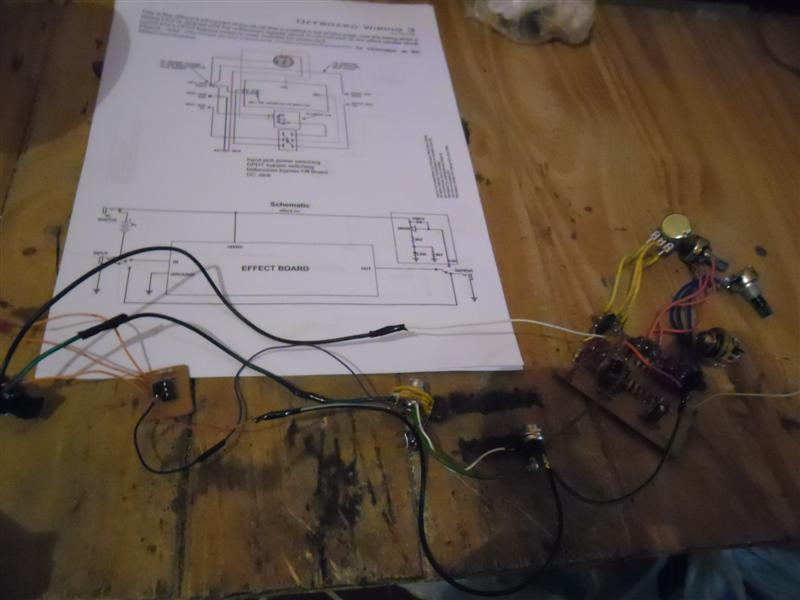

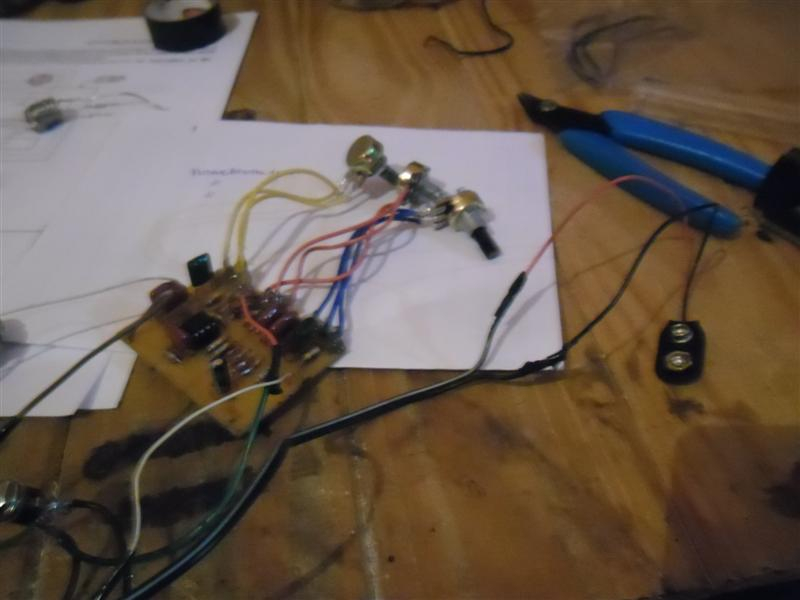

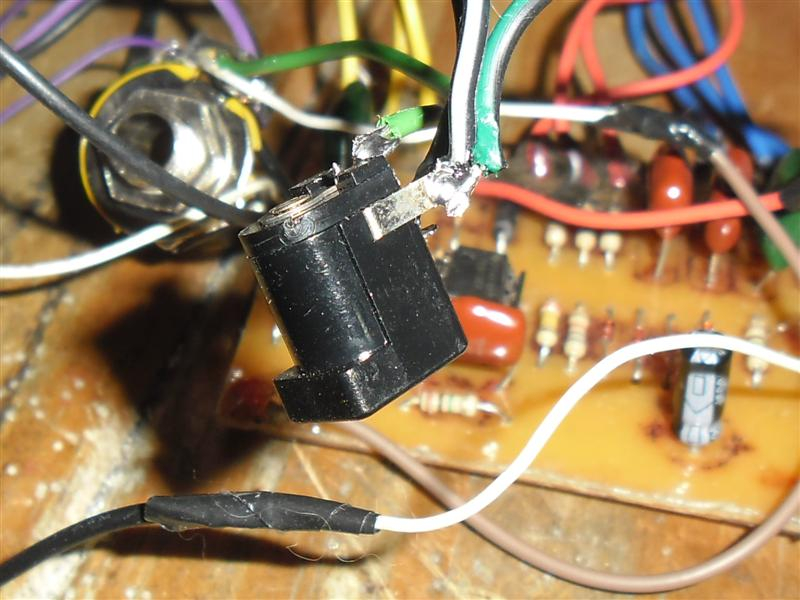

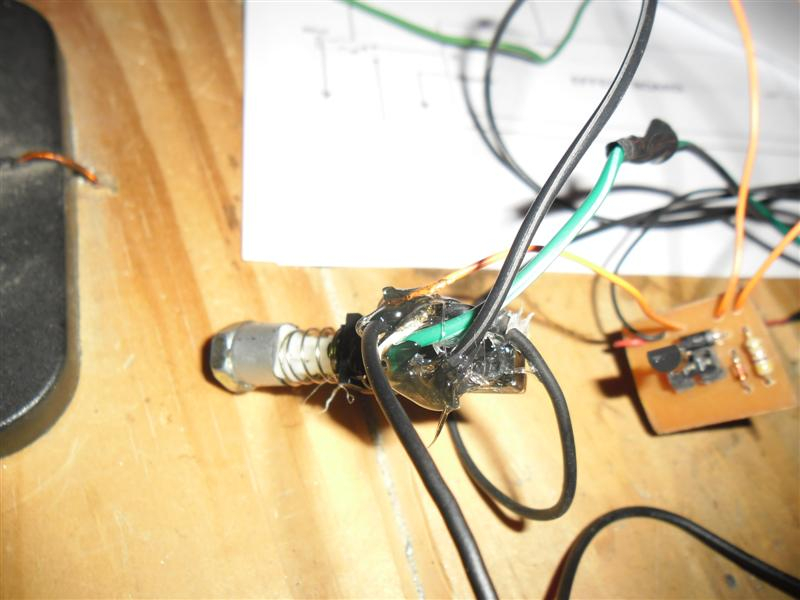

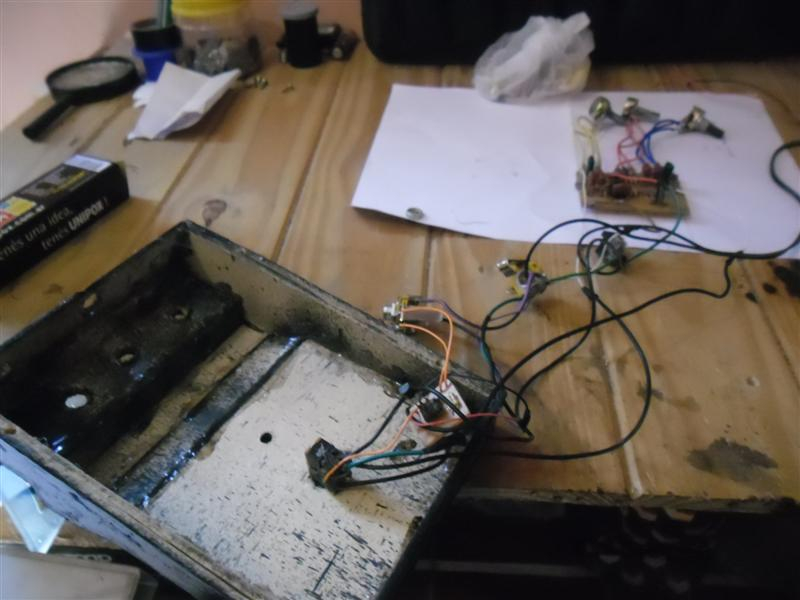

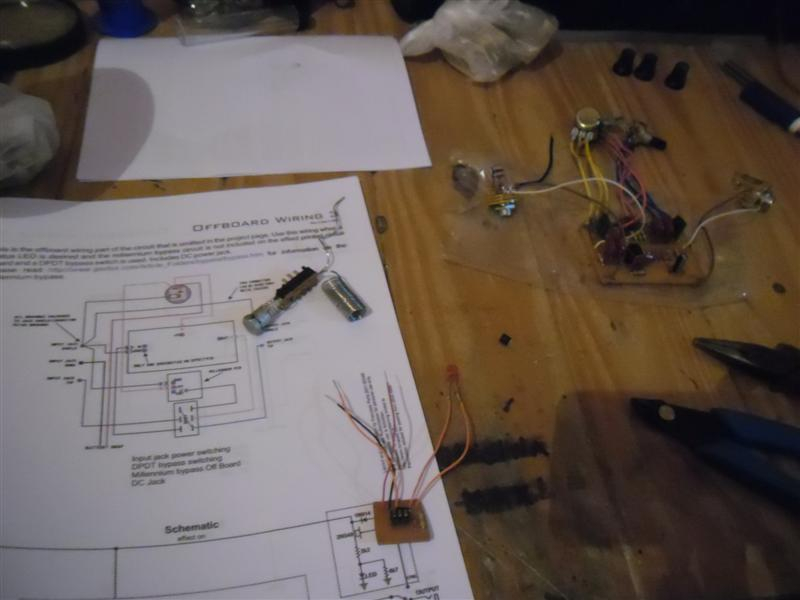

Empezando a conectar el switch...

Miren todo ese cablerio jaja

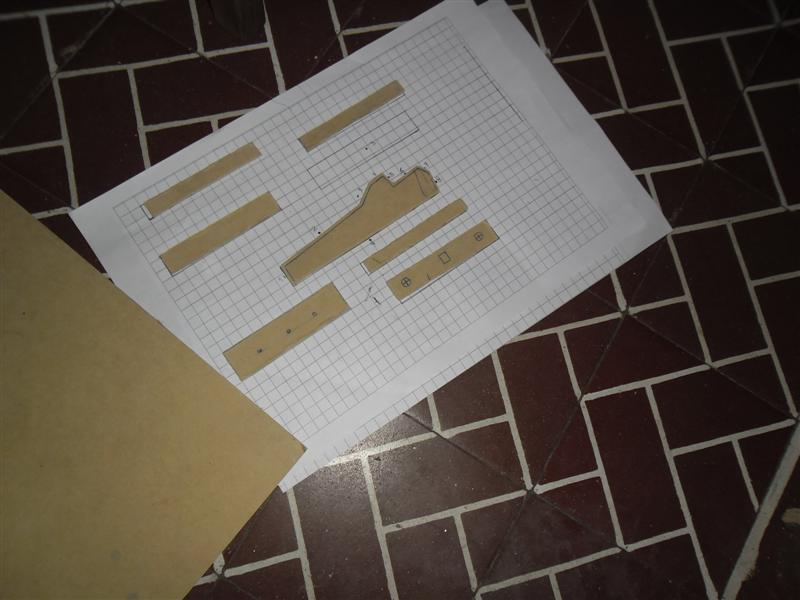

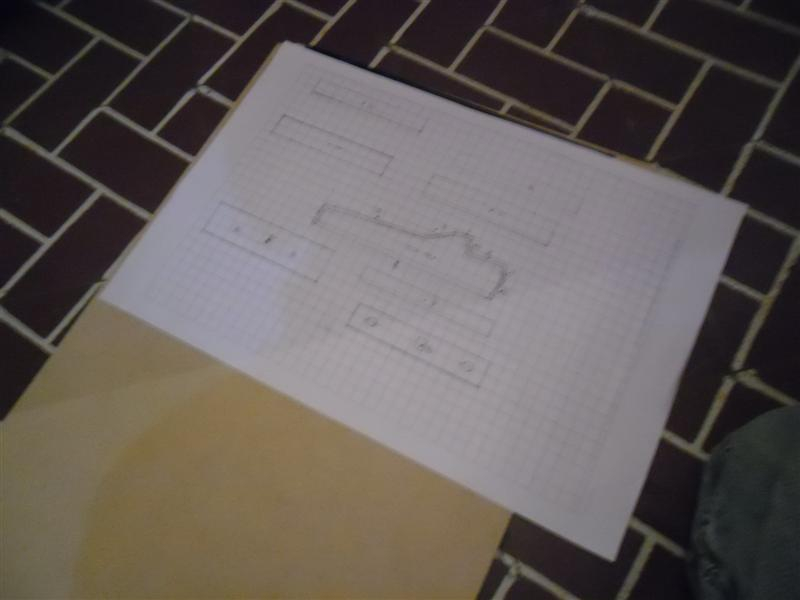

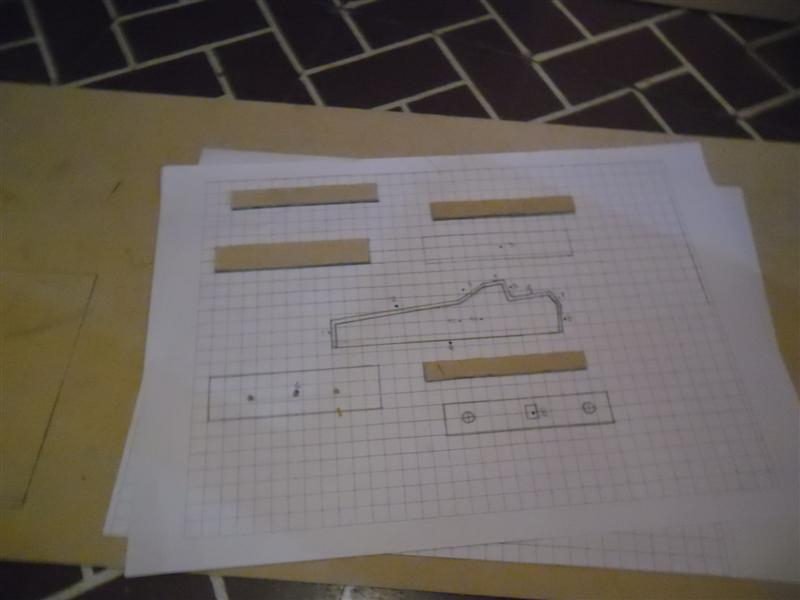

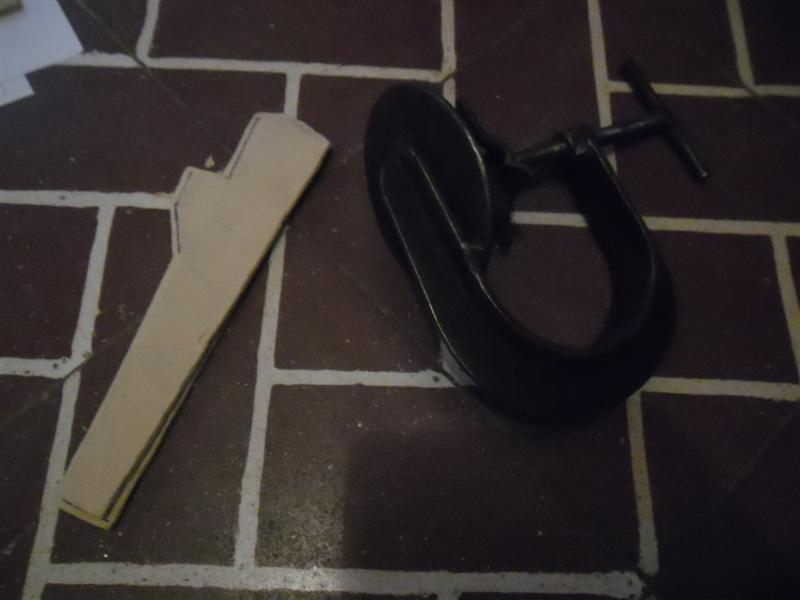

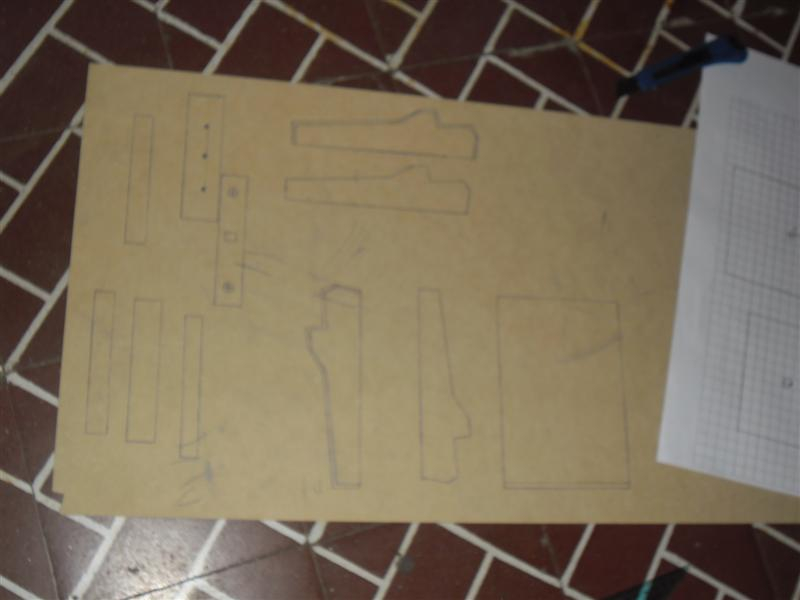

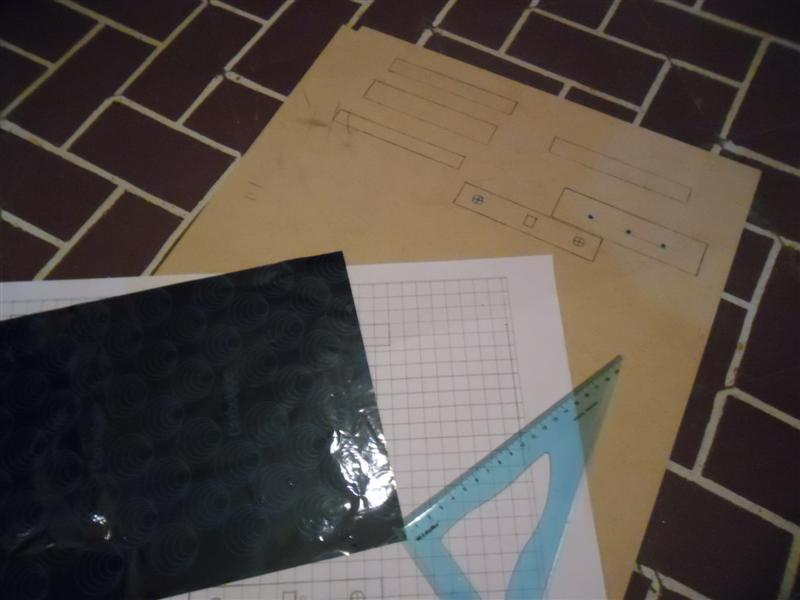

Luego de ver que andaba empece a diseñar la caja, yo la quise hacer como la caja del original, lo malo es que no encontré ningún plano por Internet pero de todas formas la hice viendo fotos.

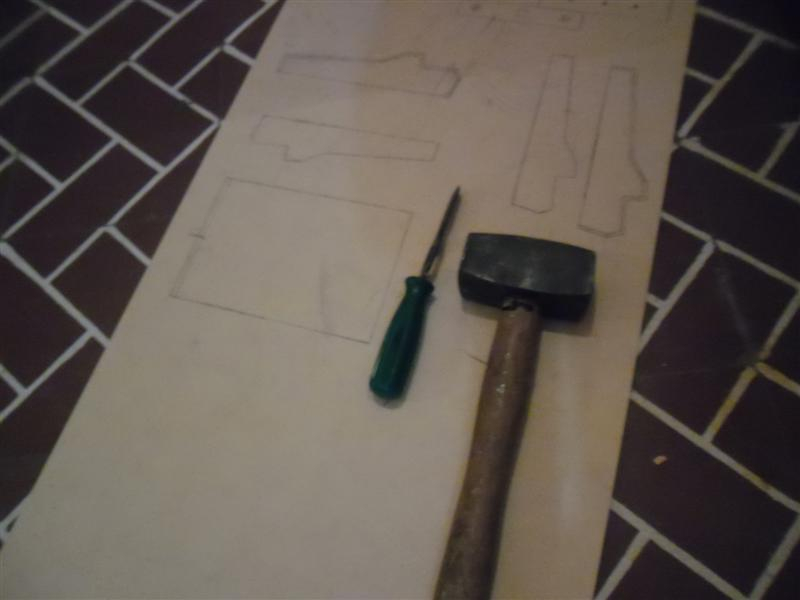

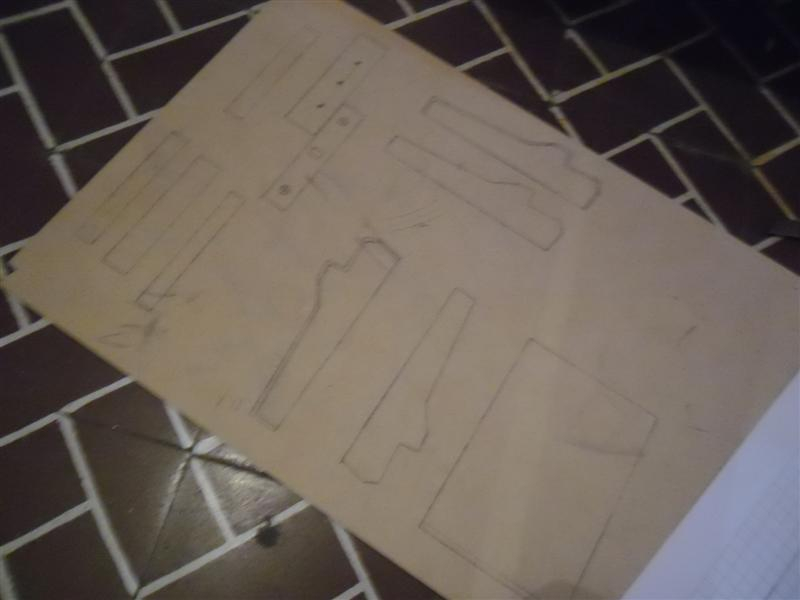

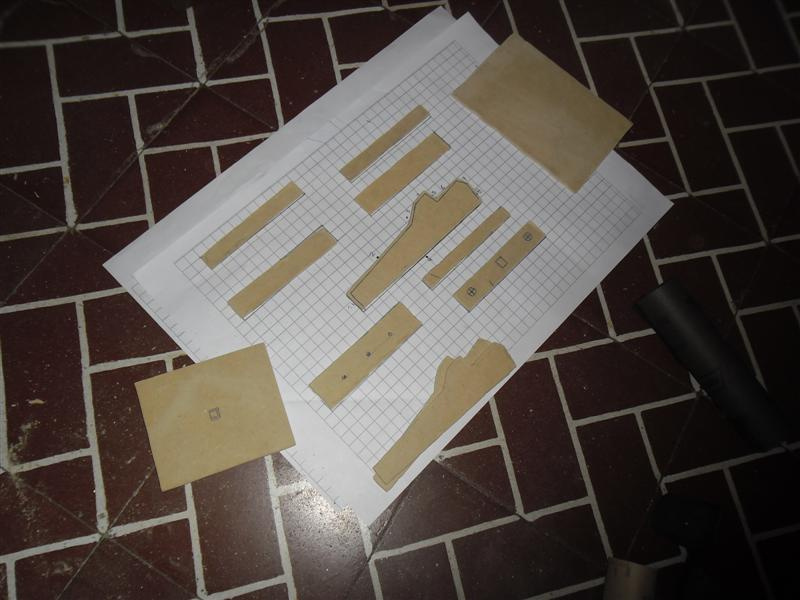

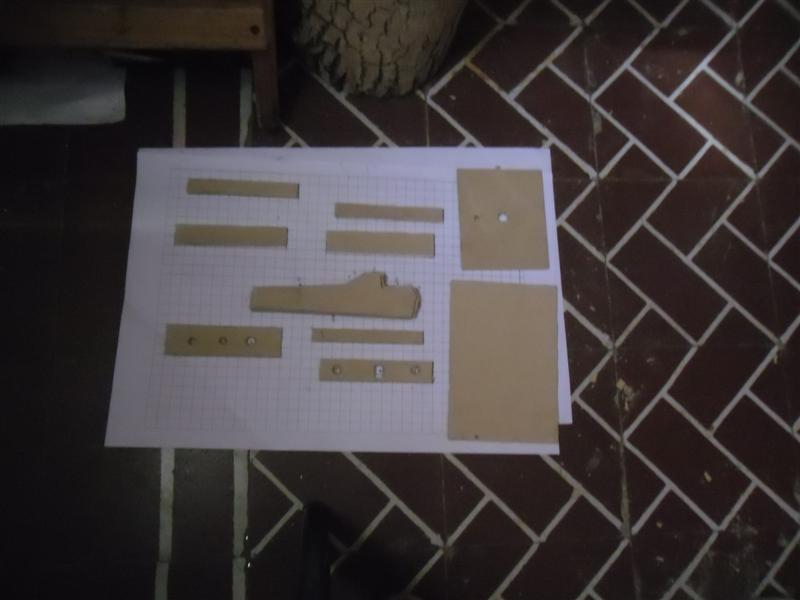

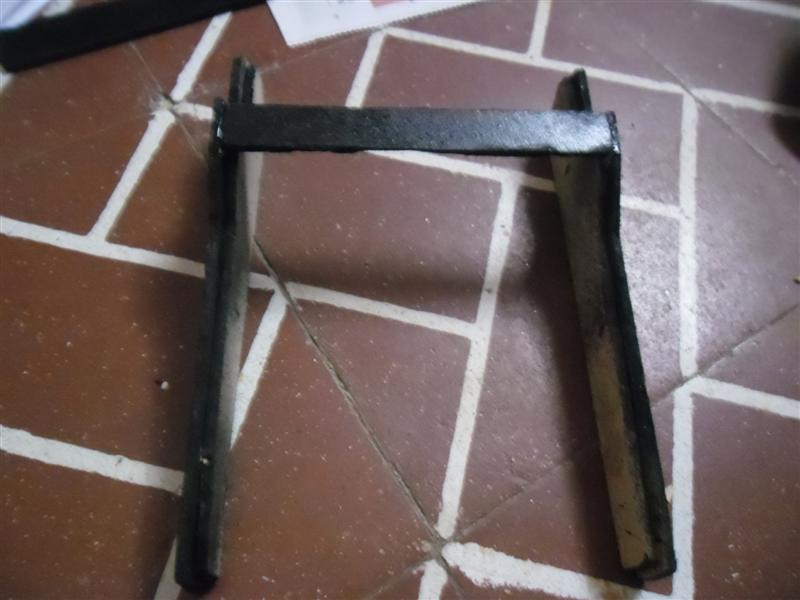

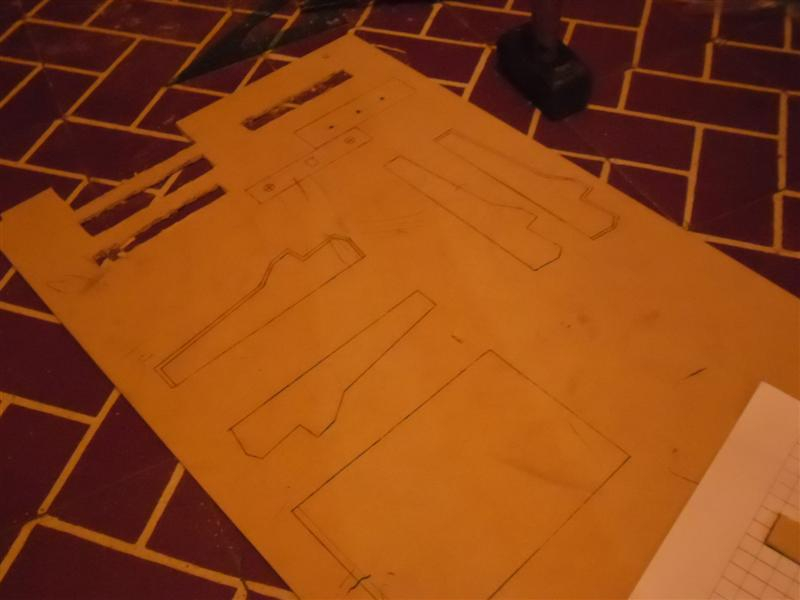

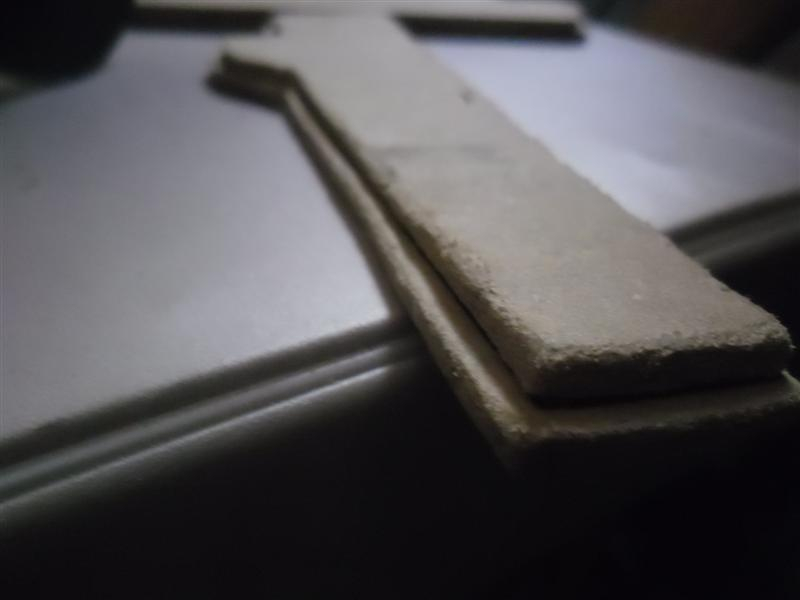

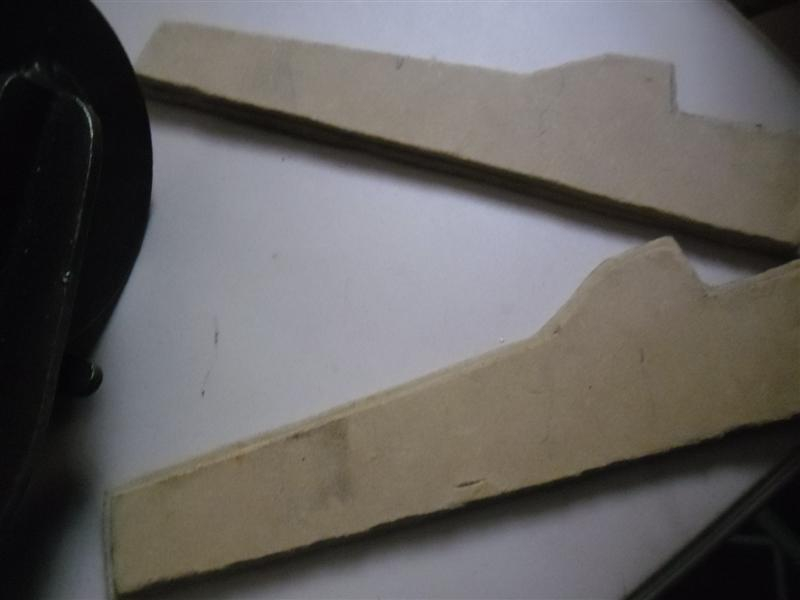

Luego lo pase a fibrofacil (también llamada MDF)

[ Imagen externa no disponible ]

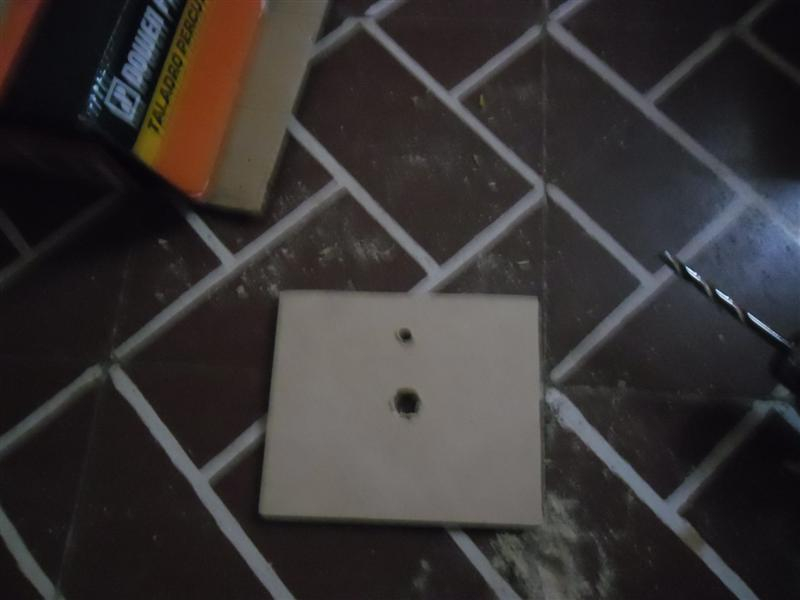

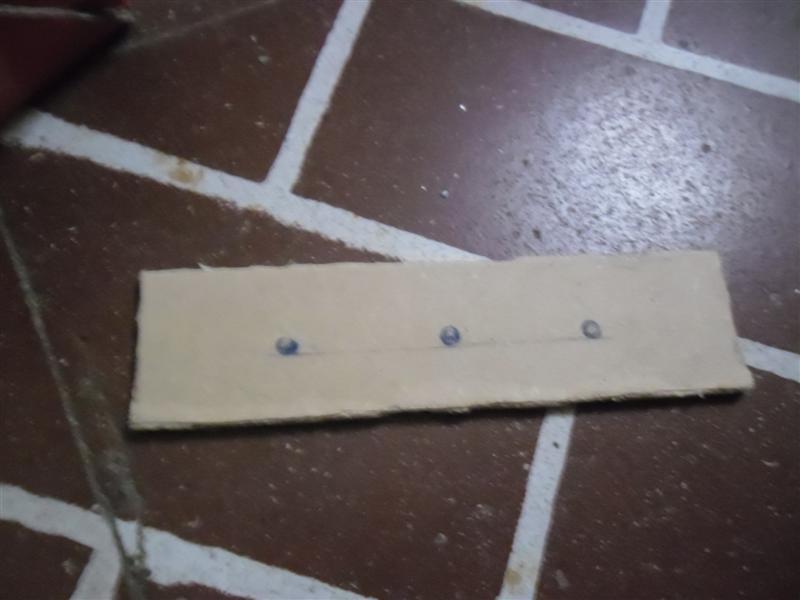

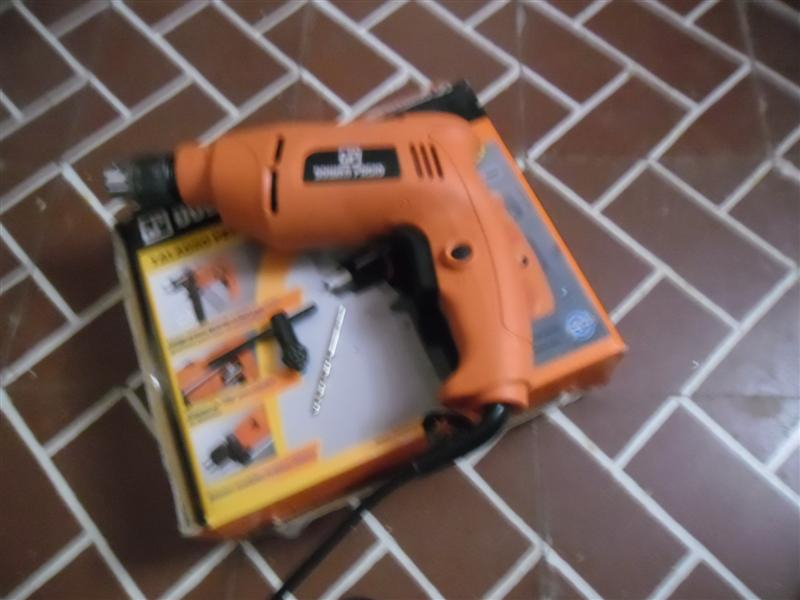

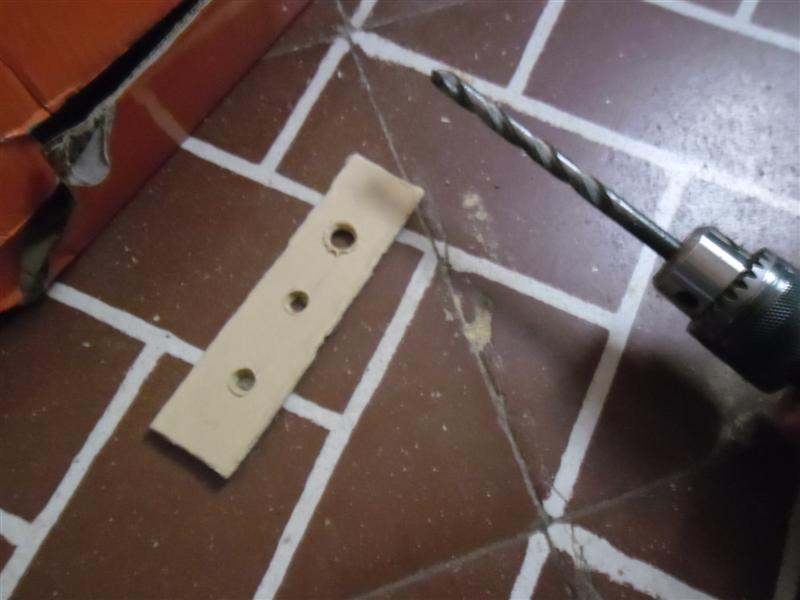

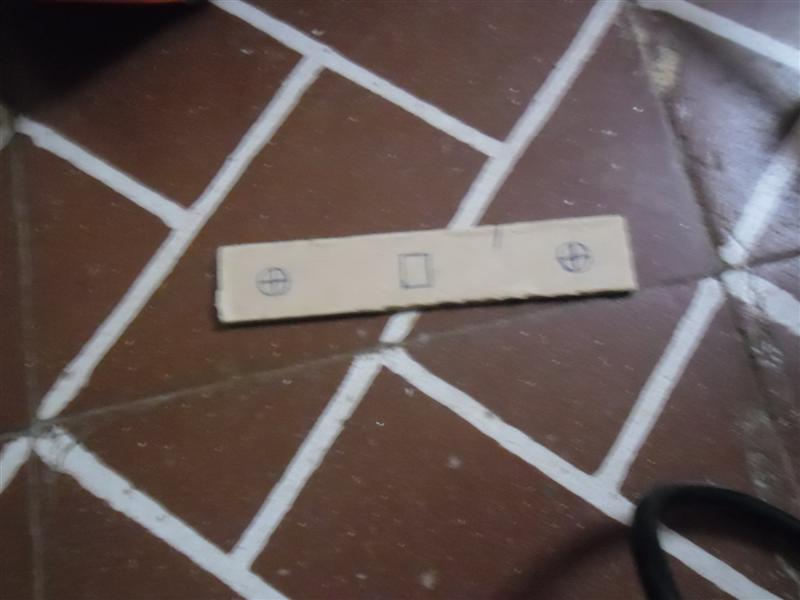

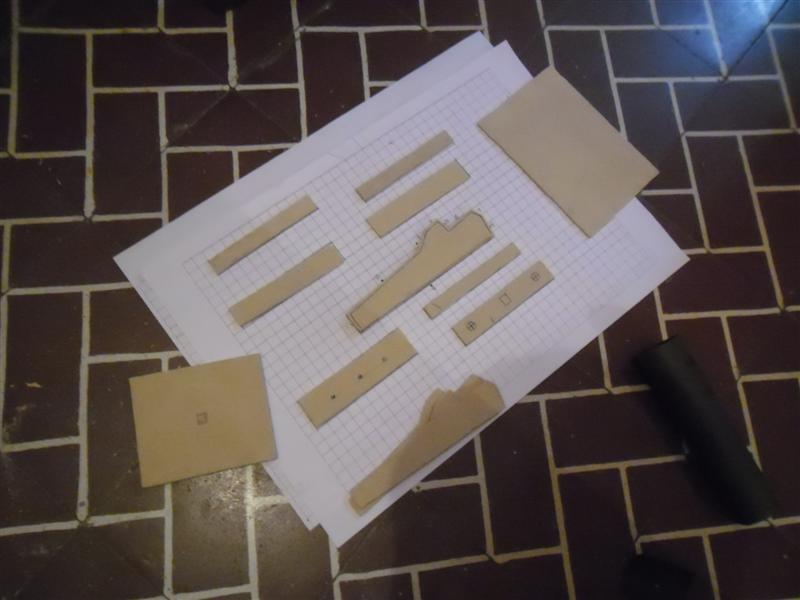

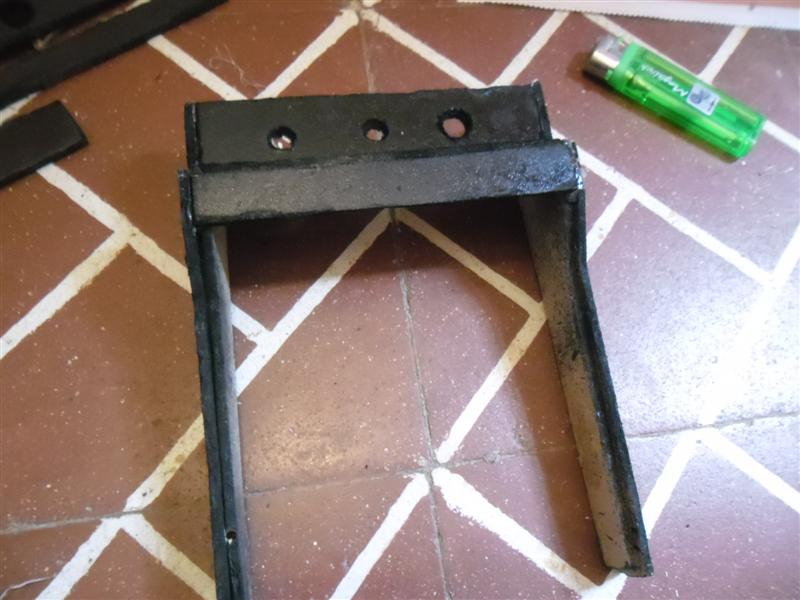

y luego comencé a agujerear

[ Imagen externa no disponible ]

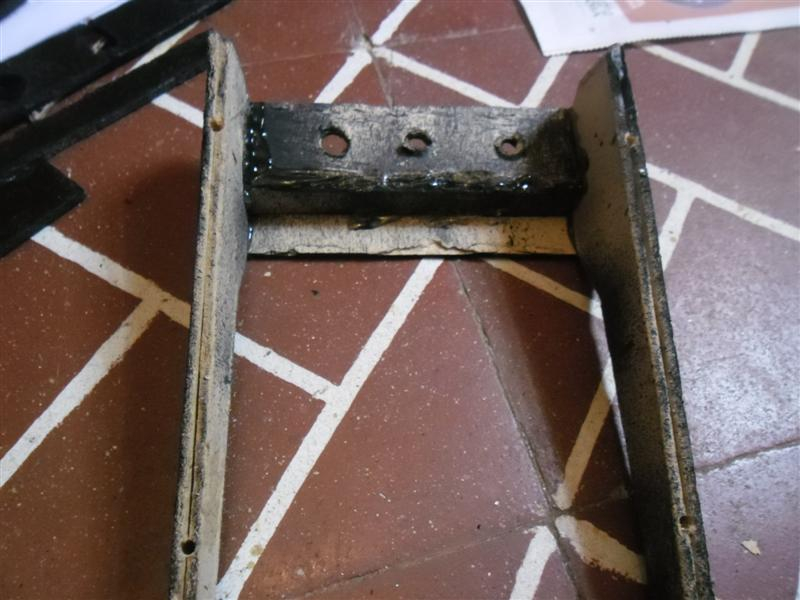

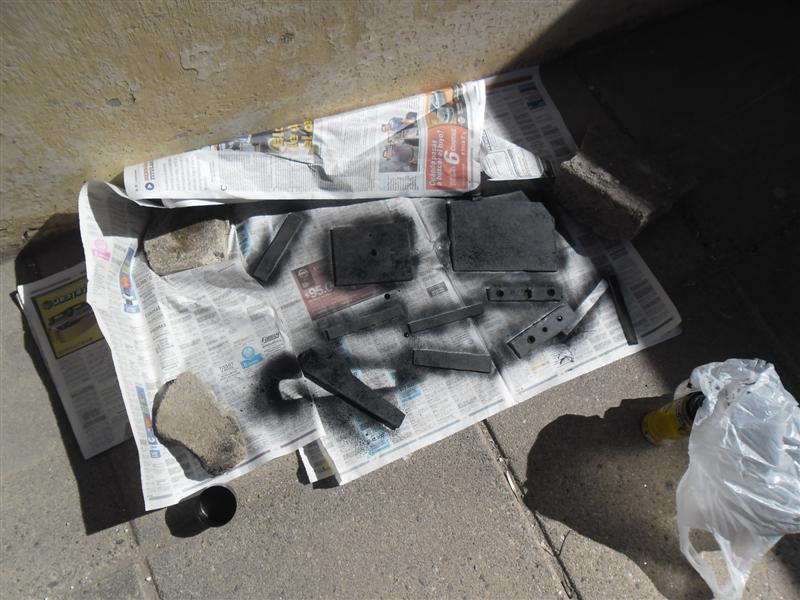

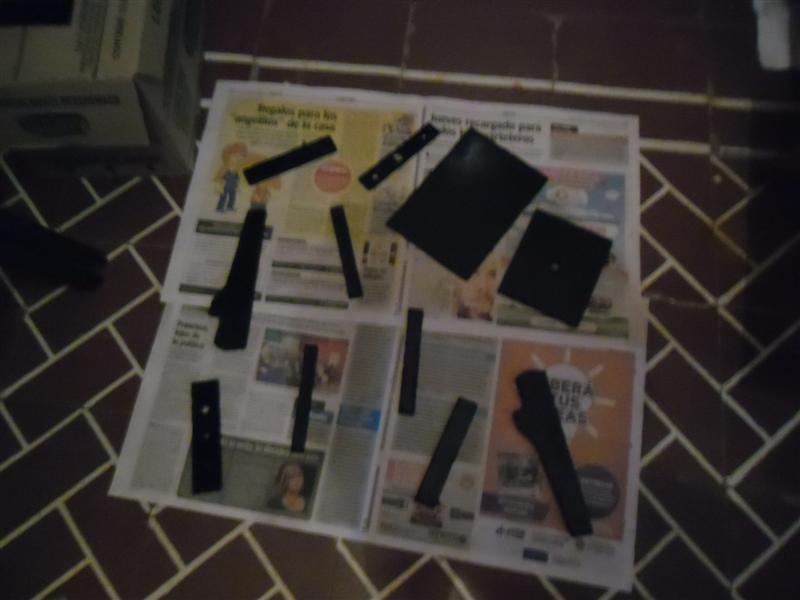

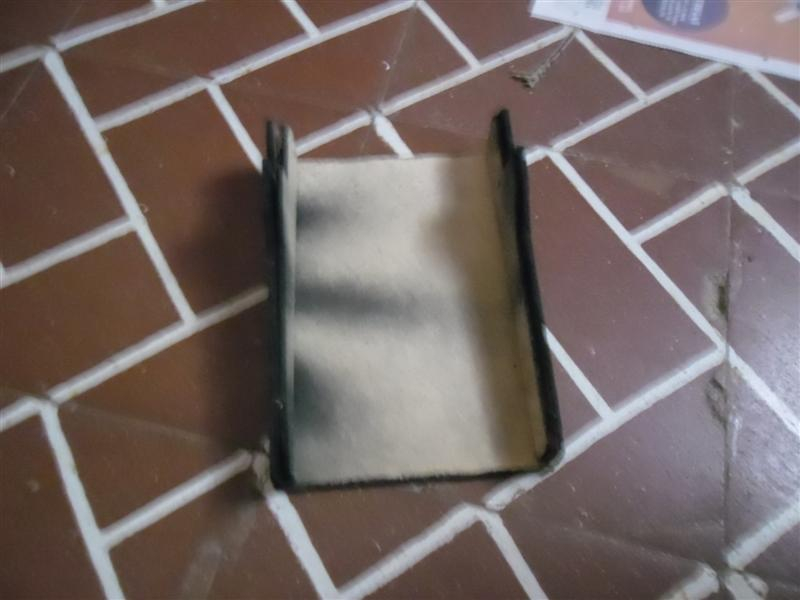

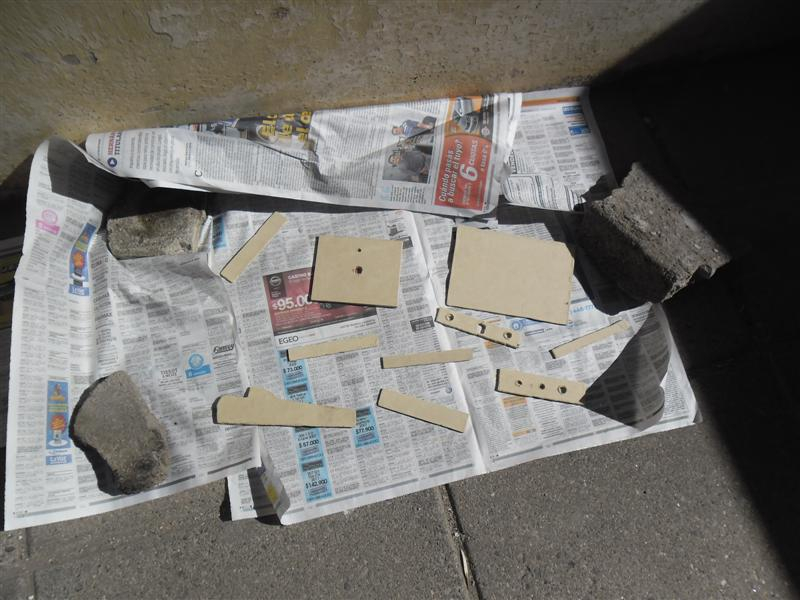

Llego el momento de pintar...

[ Imagen externa no disponible ]

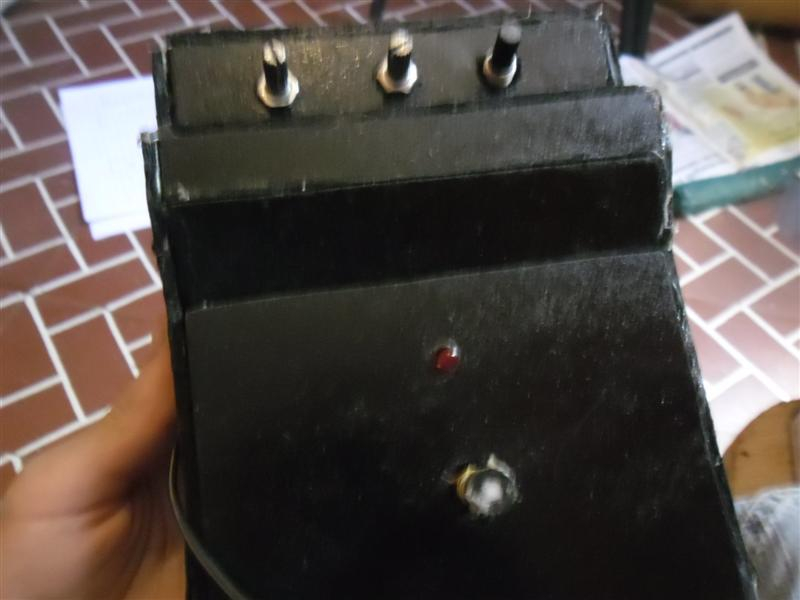

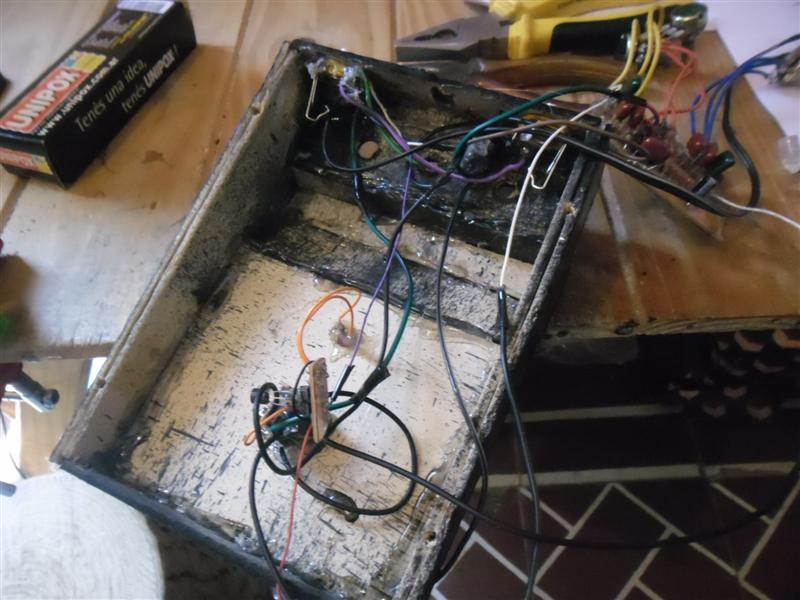

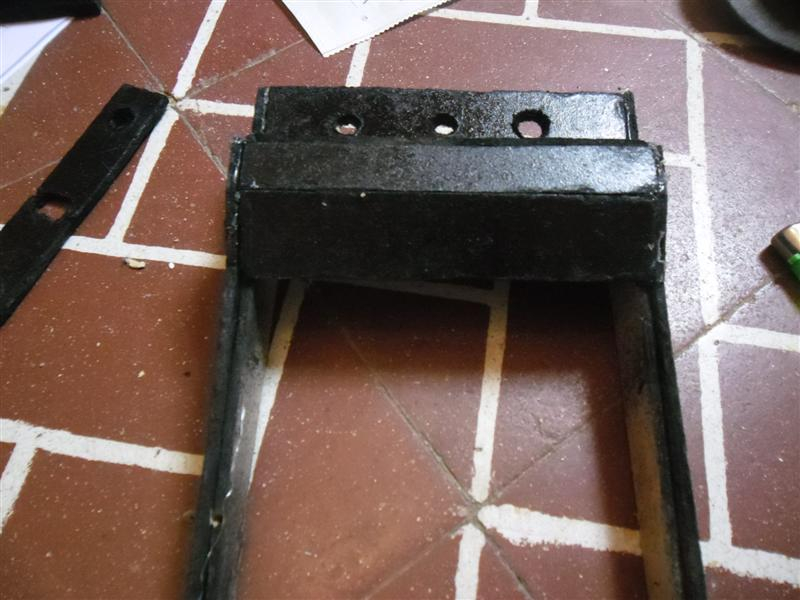

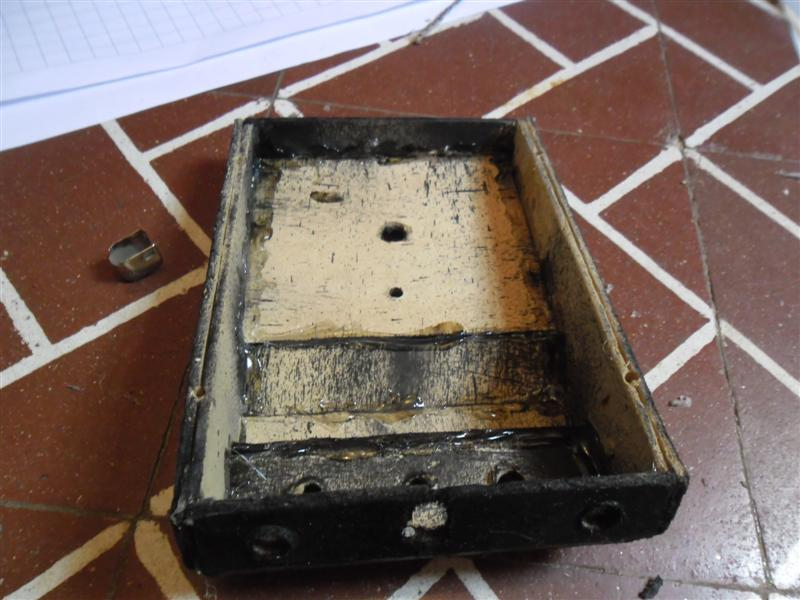

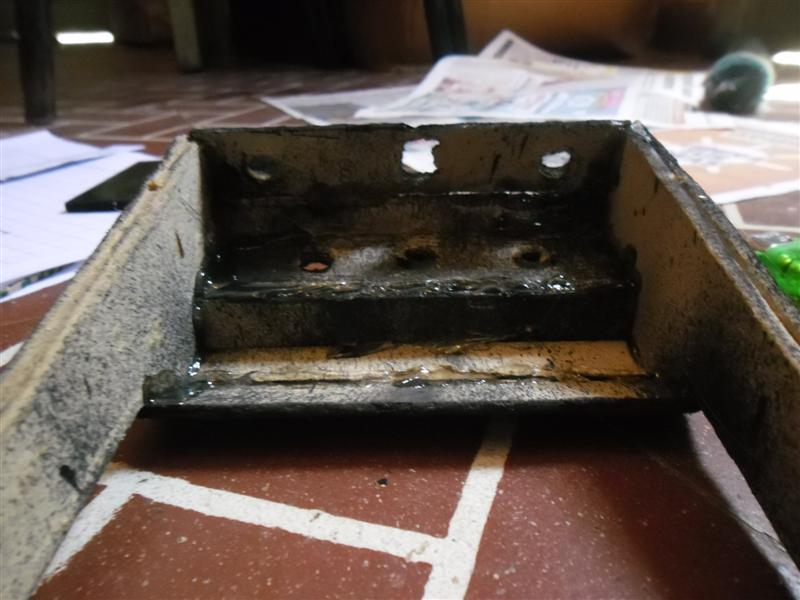

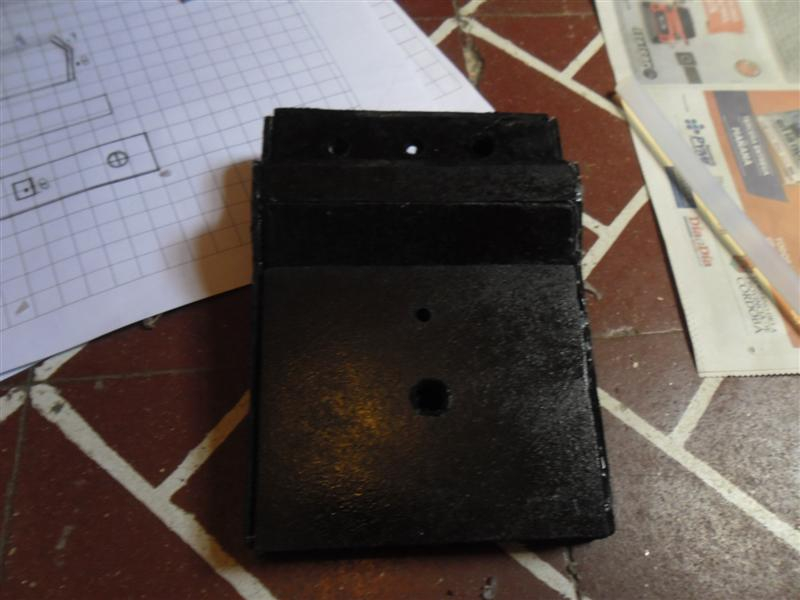

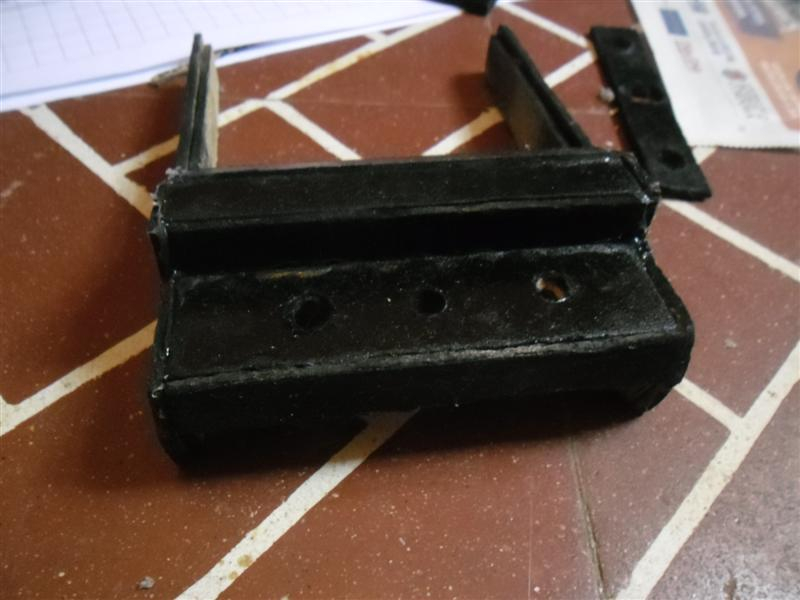

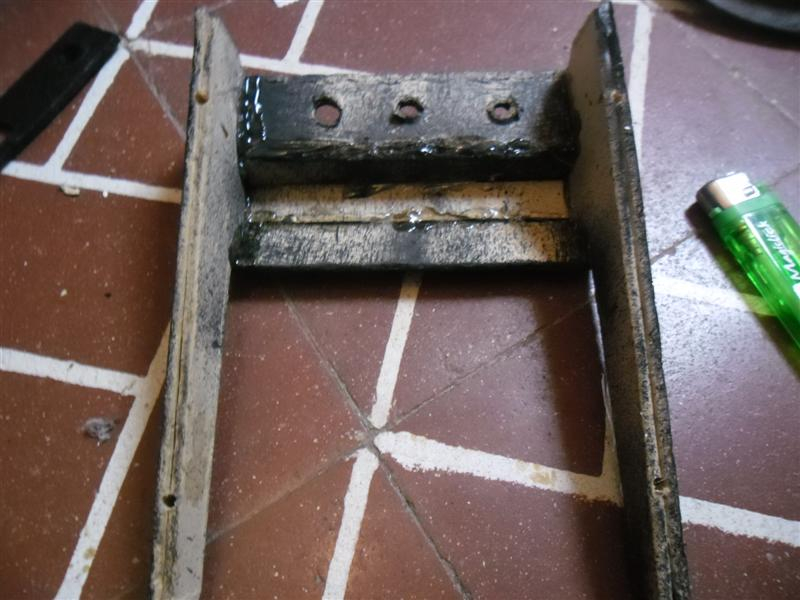

Ya todo pintado empece a armar todo

[ Imagen externa no disponible ]

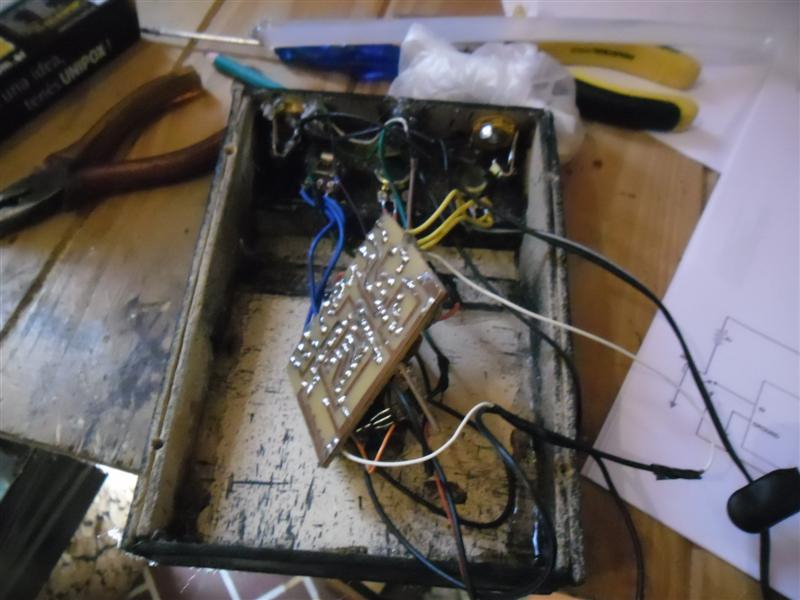

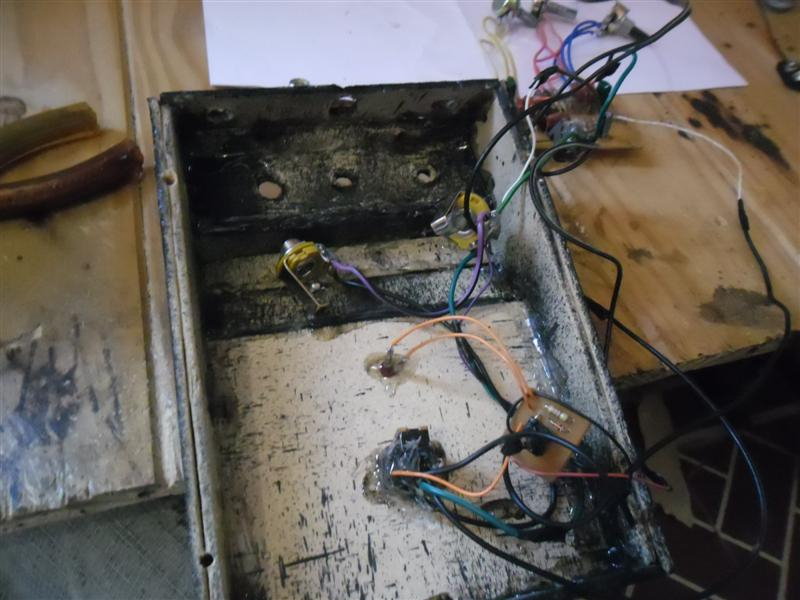

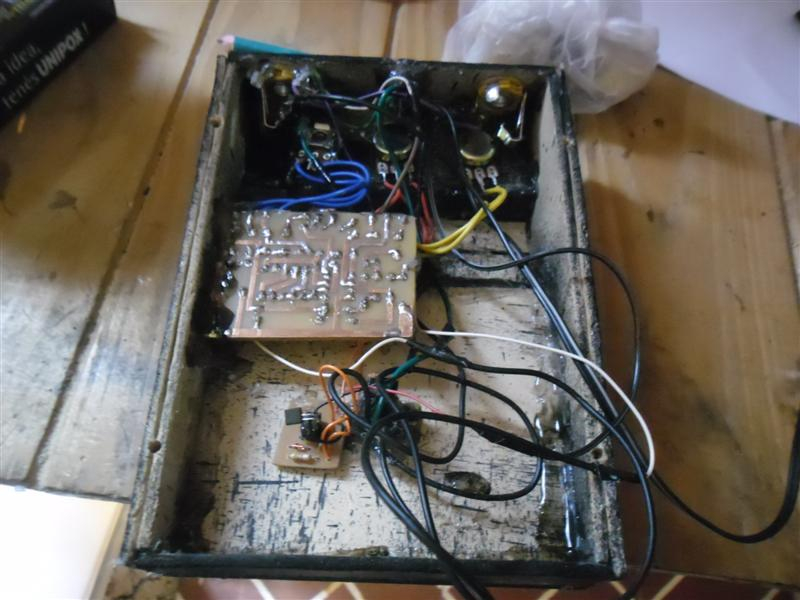

Colocando el circuito... :ok:

[ Imagen externa no disponible ]

Como ven ya termine la caja, luego de eso le queria colocar la misma calcomania que tiene el bluesbreaker original, y la única forma de conseguirlo era con las fotos y un poco de photoshop...

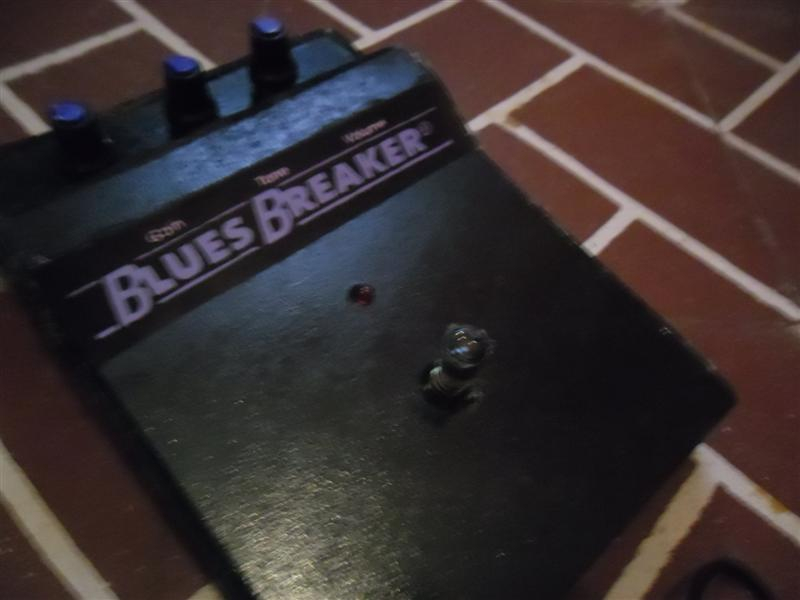

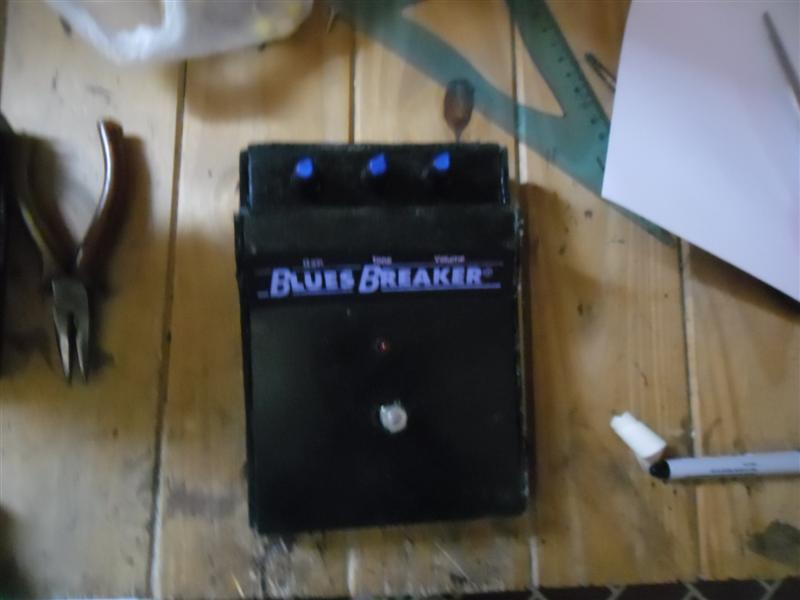

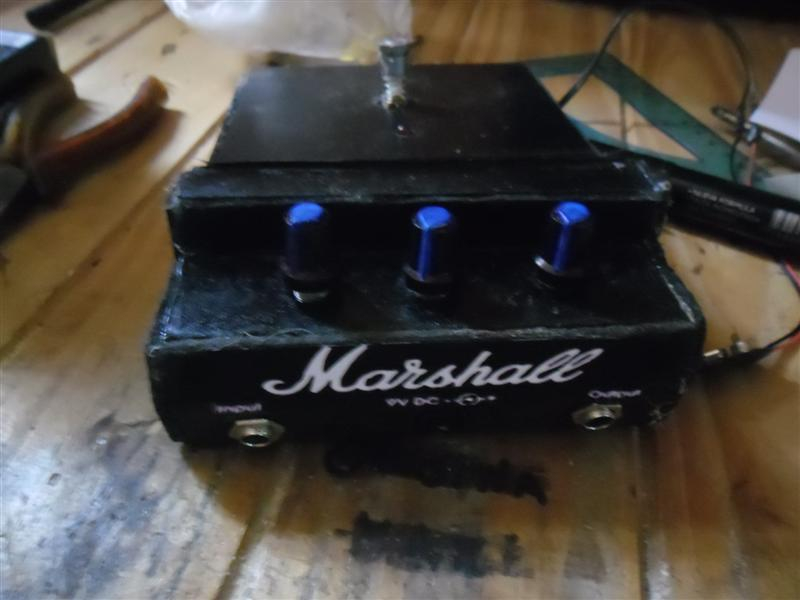

Luego le coloque las perillas y quedo finamente listo!

[ Imagen externa no disponible ]

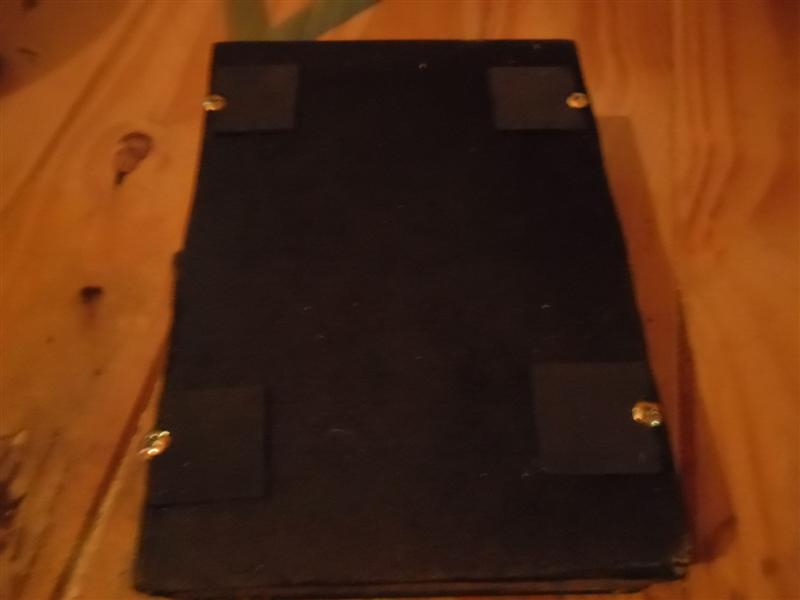

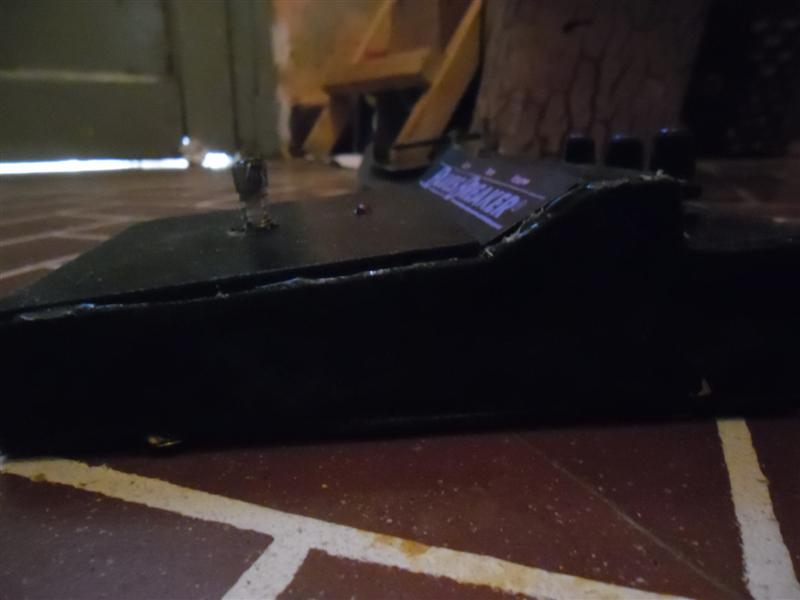

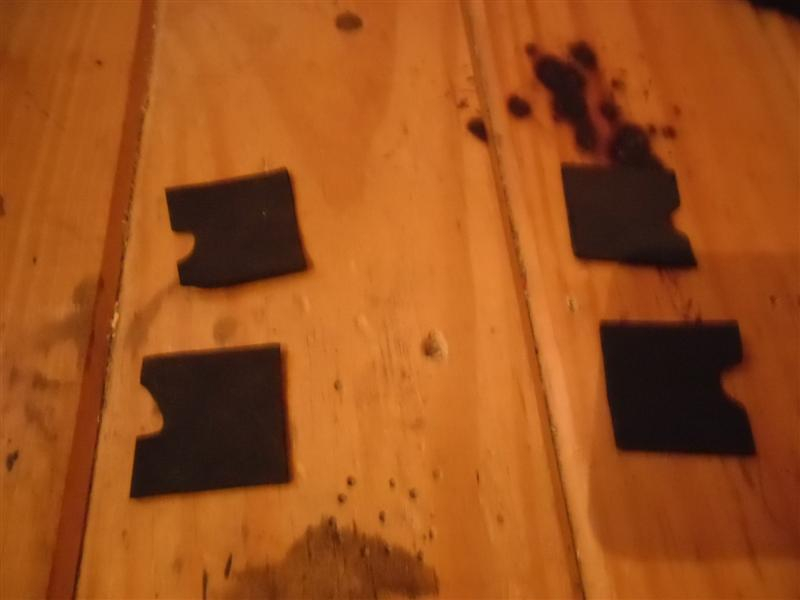

(También le puse goma espuma en la parte de abajo para que tenga mas "adherencia" al suelo)

[ Imagen externa no disponible ]

PD: acá les dejo el diseño que hice yo, también se los dejo adjunto por si se caen las imágenes (en formato png para que tenga mejor calidad).

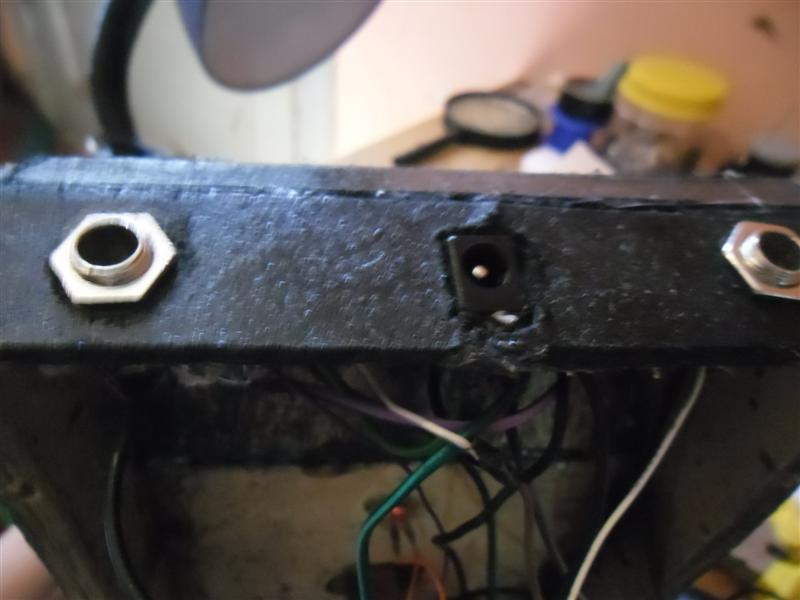

Parte de atrás:

Excelente de eso se trata el ser DIYer de hacerlo con lo que tienes a mano, me das una idea fantástica, yo lo haría con plexiglass a ver si un día me inspiro y te sigo!!!!!
Dark sé que lo va ser en aluminio puro; si ve este topic seguro también se inspirará!!! muy bueno tu laburo; ese stomp se parece a los míos del ´78!!!!!
Bien ahí!!!!!!!!!!!!!!!!

Gracias, me llevo mucho tiempo hacerlo, encima tuve que esperar una semana a que me trajeran lo capacitores de polyester porque no tenia ganas de ir a buscar al centro jaja.
Lo mas sorprendente es que es el primer pedal diy que hago (sin contar un fuzz que nada que ver con el circuito original, ni se le acerca y encima no le arme inguna caja) y yo decidí hacerlo un clon porque me gusto la forma del pedal aparte si quiero hacer el shred master se me va a facilitar porque tengo los planos y es igual al bluesbreaker en la forma.
Si queres los planos y las medidas creo que las tengo por ahí, ya voy a ver...

OK macanudo si pones las medidas excelente!!! muchas gracias

Creo ya viste mis ZAPATITOS al estilo IBANEZ, este lleva solo dos pliegues mas, decidido lo haré con aluminio!!!!!!!
A ver creo sale el BLUES BREAKER I; GUV´NOR y SHERDMASTER no???
Necesito tus medidas, para ser el mío posiblemente algunos ajustes tendré que hacer.

Perdón pero no encuentro los planos, di vuelta toda la casa pero no los encontré, de todas formas voy a seguir buscando...

ohh chico eso no puede estarte pasando jejejejejee
