Proyecto: Les Paul Manhatan Midnight

#49 por lugaca el 18/12/2011
Tullulah, eso mismo que has visto en las fotos con el taco de lija, lo tienes que hacer primero con algo más "abrasivo" que un taco de lija, dada la gran falta de uniformidad.
Une con cinta de doble cara las dos piezas, y dibuja en los laterales el ángulo y en la parte frontal una linea recta totalmente perpendicular a la pieza del mastil, justo donde aún sea recto. Y para igualar,usa un cepillo de banco, cuanto más grande, mejor.
Luego ya lo lijas para igualar totalmente y dejarlo suavito, pero lo suyo es siempre igualar con el cepillo.

Un saludo y suerte!
Subir
#50 por tullulah el 11/03/2012
Hola de nuevo. Tras un tiempo ausente en el que no he tenido tiempo ni para toser, he vuelto a darle caña al tema, y he avanzado bastante.

Aviso, he actualizado el proyecto, y en este no voy a poner tapa de arce, sino de amaranto. El motivo es que una tapa de arce para poder hacer el carving vale mas que un riñón de los mios, y como es algo que nunca antes he hecho me da un poco de yuyu joderla.

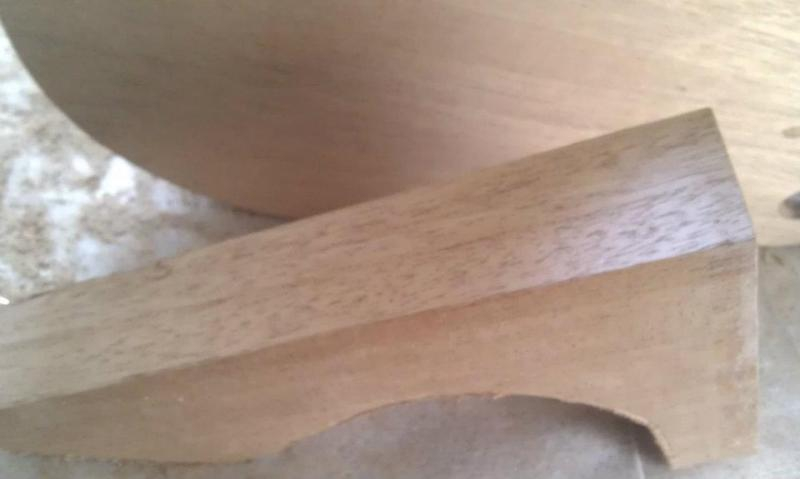

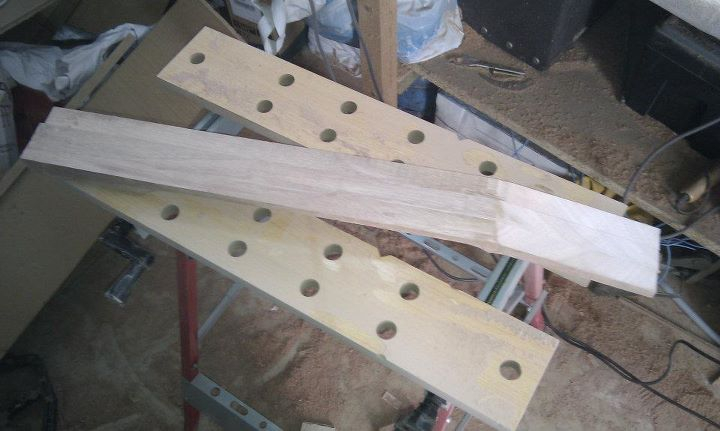

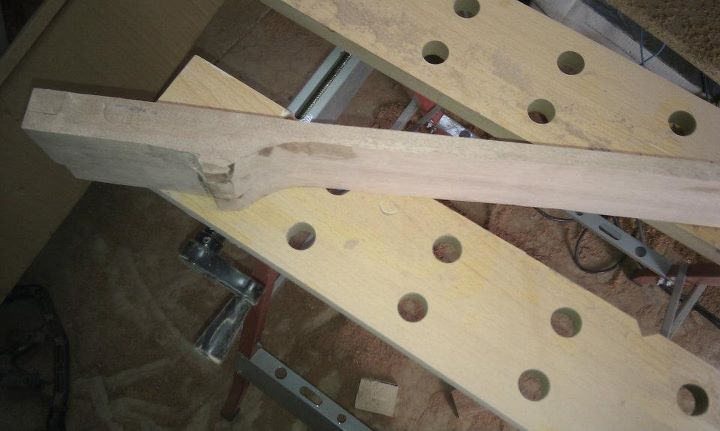

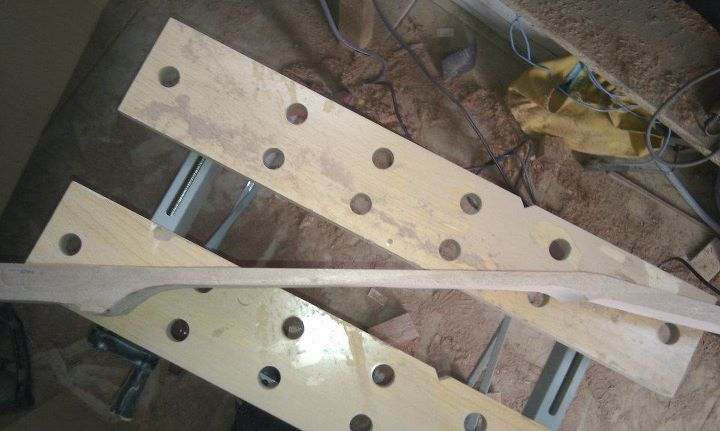

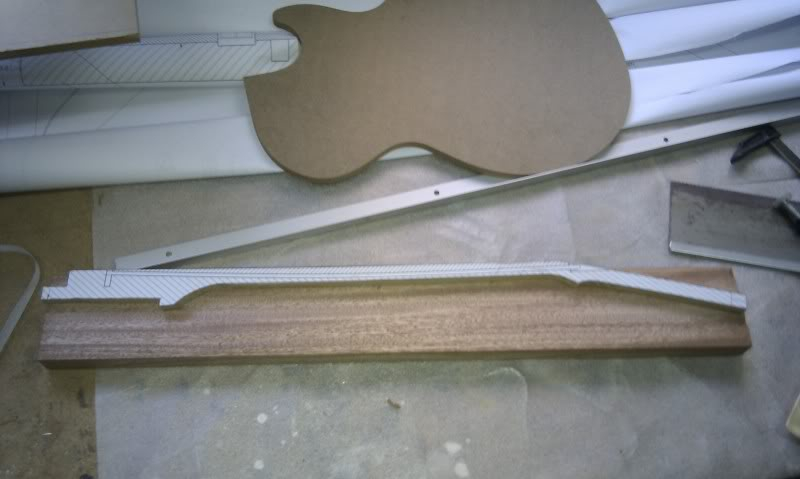

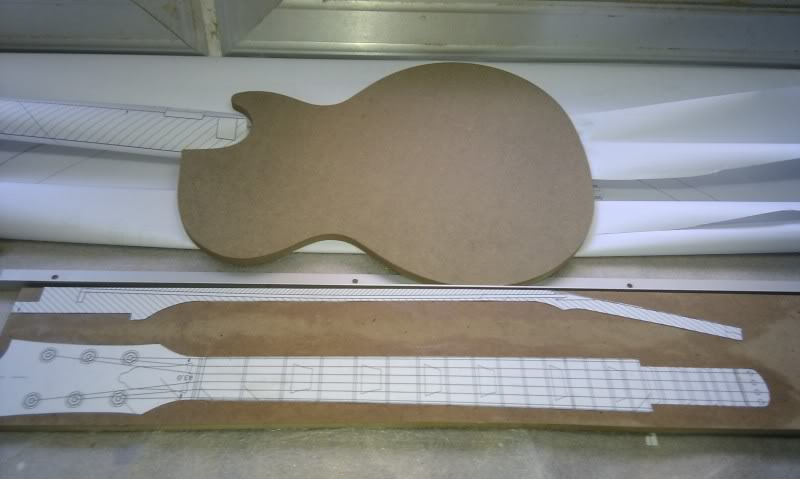

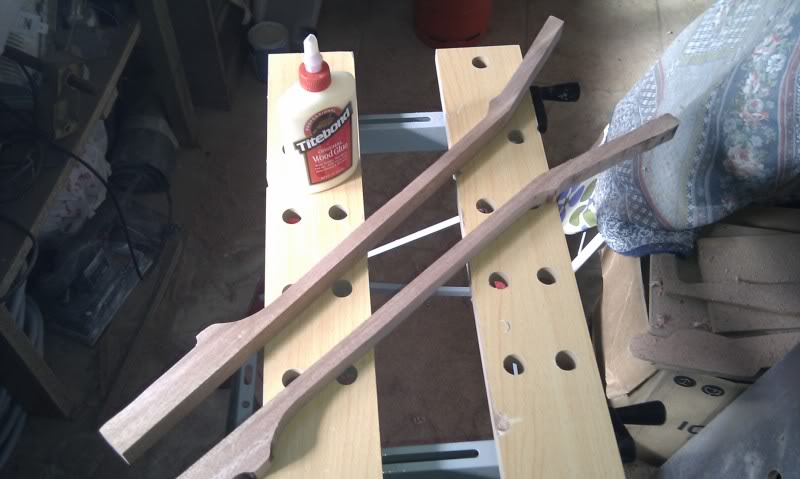

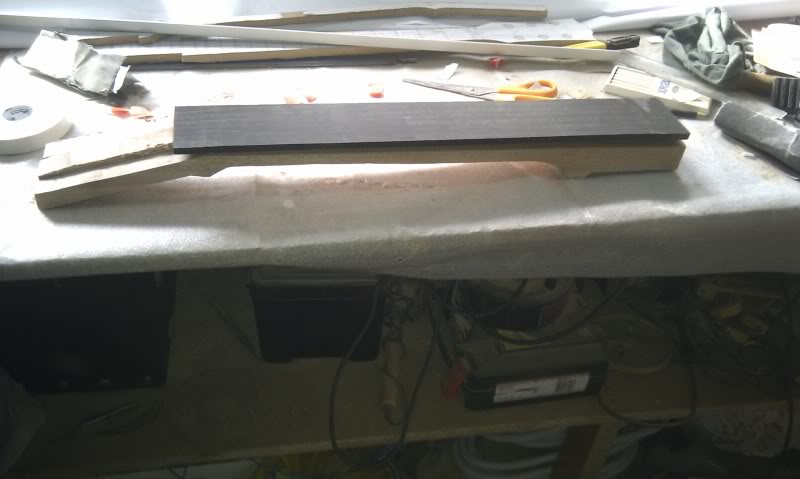

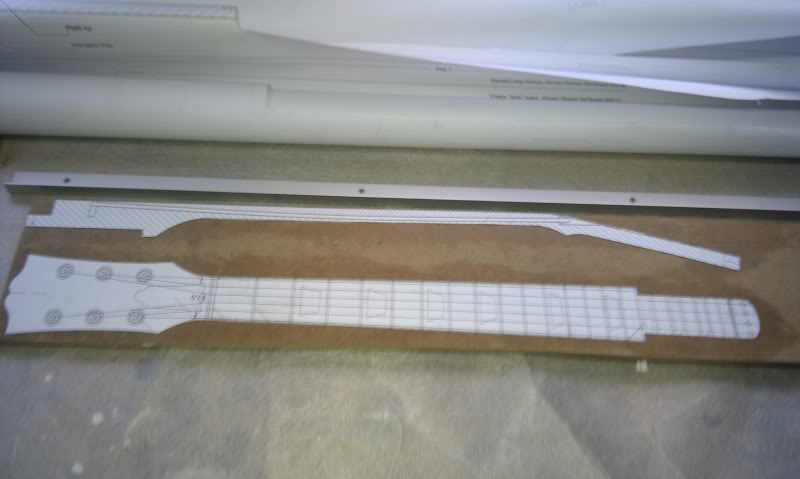

Al final acabé desesperado con el mástil, ya que la union al cortar la pala no quedaba bien. Así que pedí 3 piezas de caoba mas, hice la plantilla del perfil y me puse a montarlo.

http://i2.photobucket.com/albums/y45/tullulah/IMAG0064.jpg
http://i2.photobucket.com/albums/y45/tullulah/IMAG0065.jpg
http://i2.photobucket.com/albums/y45/tullulah/IMAG0066.jpg
http://i2.photobucket.com/albums/y45/tullulah/IMAG0067.jpg
http://i2.photobucket.com/albums/y45/tullulah/IMAG0070.jpg
http://i2.photobucket.com/albums/y45/tullulah/IMAG0071.jpg

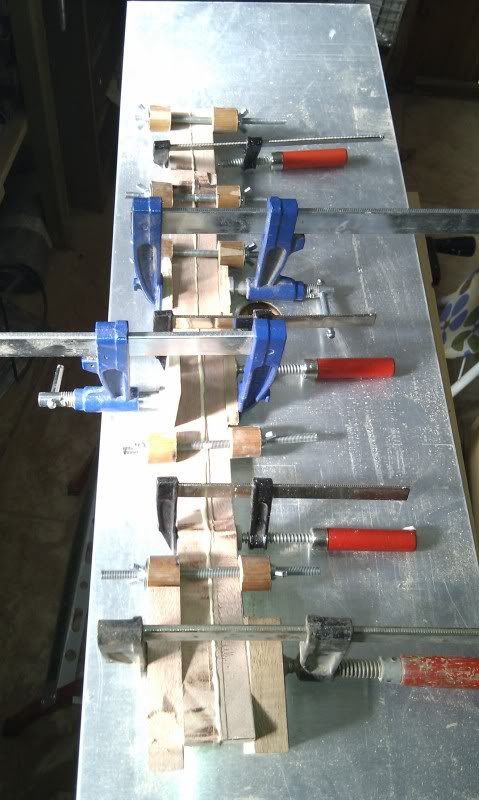

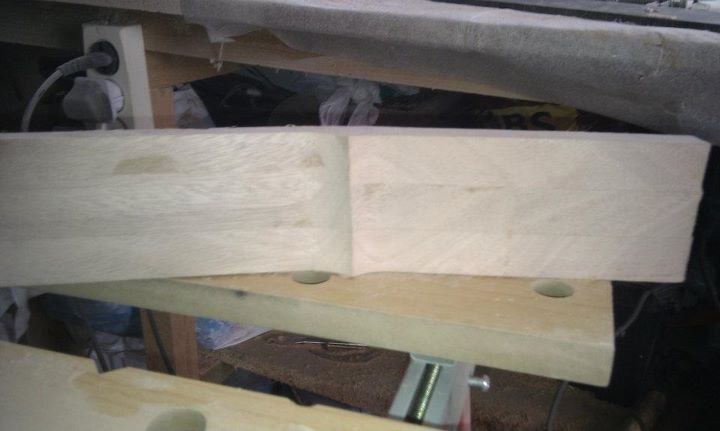

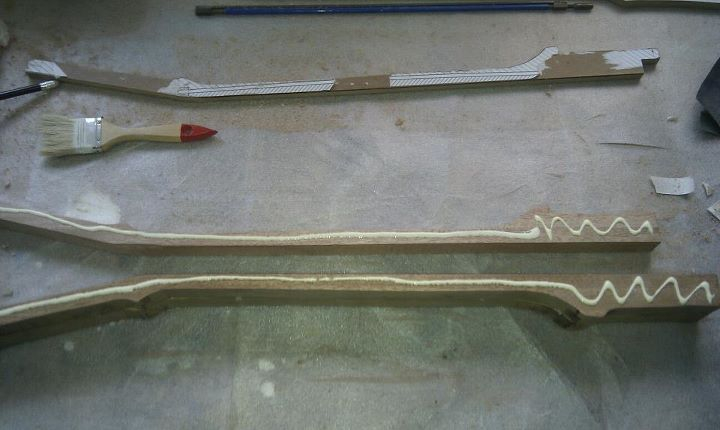

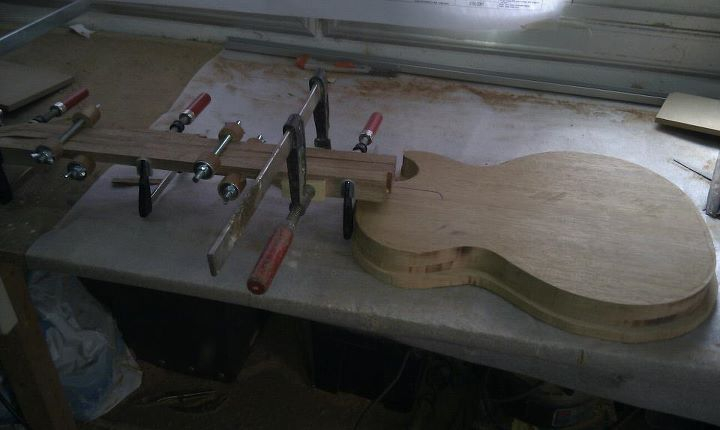

Y aquí ya encolando las dos primeras piezas

http://i2.photobucket.com/albums/y45/tullulah/IMAG0072.jpg


y la tercera...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/430003_10150639893849174_804164173_8982598_1499805562_n.jpg

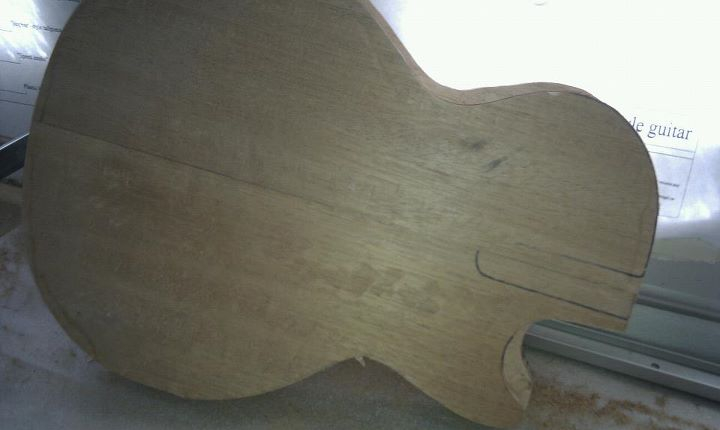

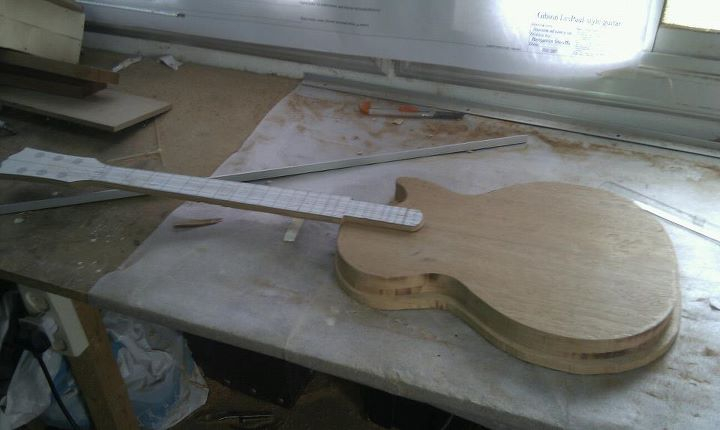

y mientras seca, me lio con el cuerpo

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/417685_10150639897329174_804164173_8982619_116740413_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/424306_10150639898024174_804164173_8982625_1637722745_n.jpg

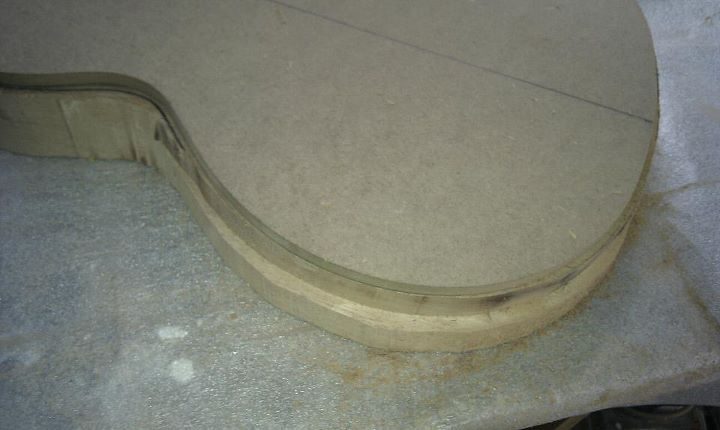

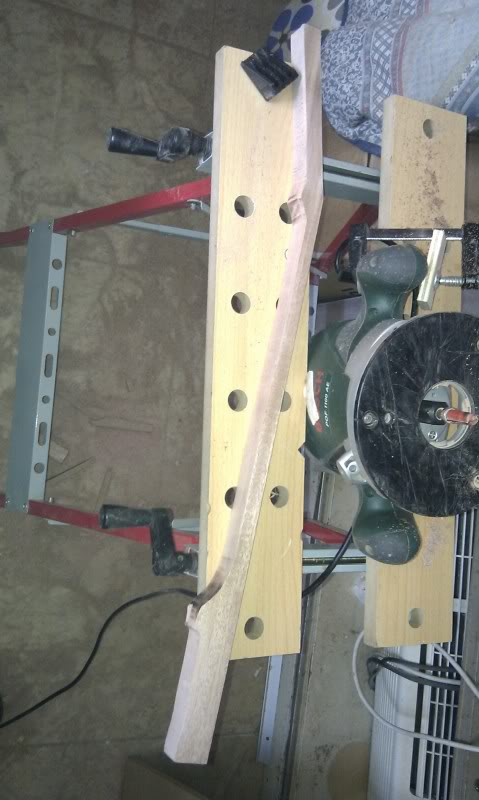

y empiezo a fresar el perfil

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/420832_10150639898609174_804164173_8982628_1422571512_n.jpg

la fresa copiadora es demasiado corta y necesito una invertida que aun no me ha llegado, así que por ahora tiene un escalón....

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/417712_10150639899144174_804164173_8982630_1629812867_n.jpg


http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/418554_10150639900614174_804164173_8982634_1152703816_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/418431_10150639901469174_804164173_8982637_51086321_n.jpg

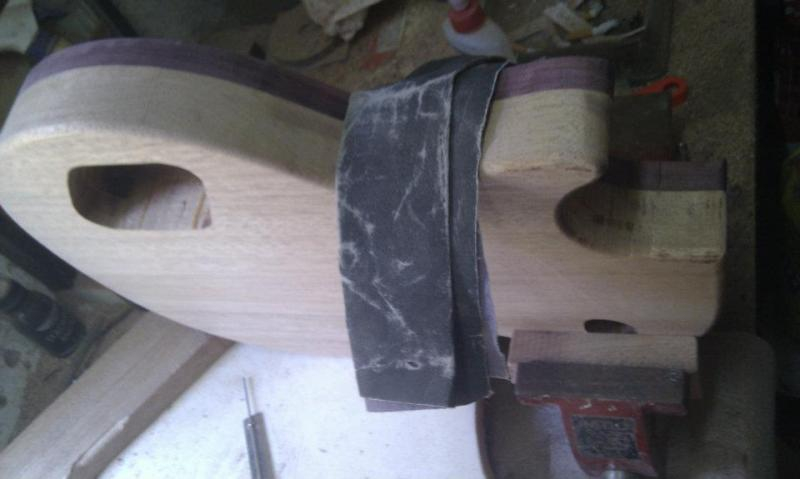

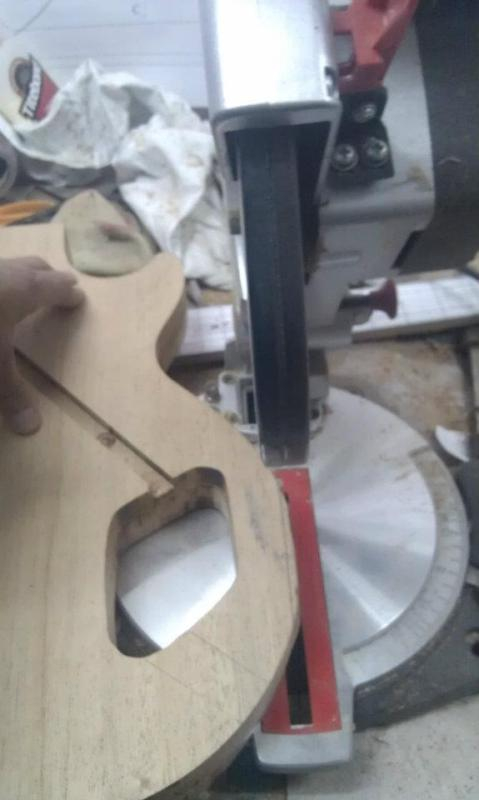

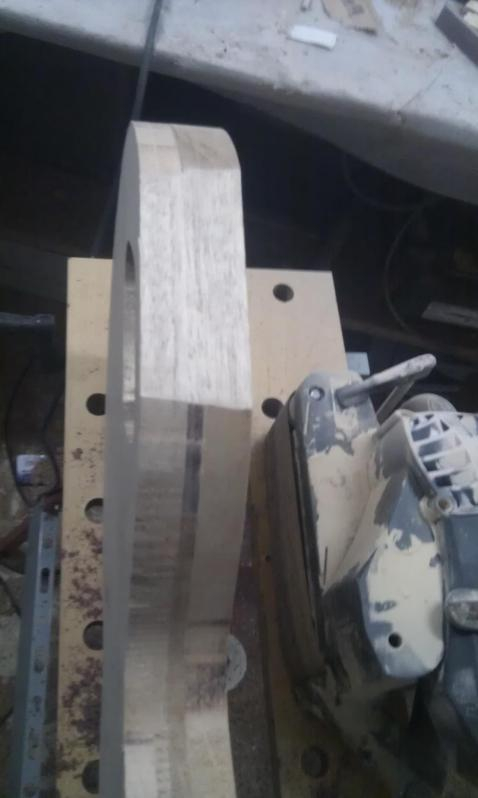

hoy, al fin he comprado una lijadora de banda, y he procedido a lijar los lados y dejarlos parejos

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/432099_10150651955769174_804164173_9020209_1476309249_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/423342_10150651955989174_804164173_9020213_53820794_n.jpg


http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/417189_10150651956114174_804164173_9020215_745669351_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/420483_10150651956219174_804164173_9020217_1910376236_n.jpg

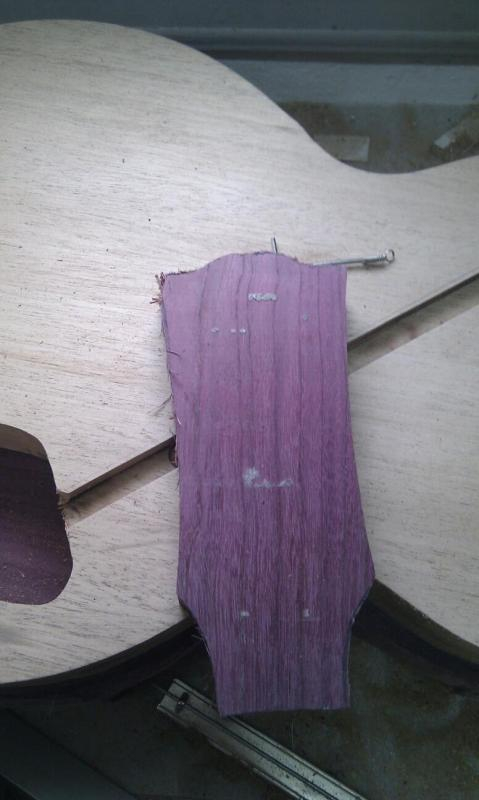

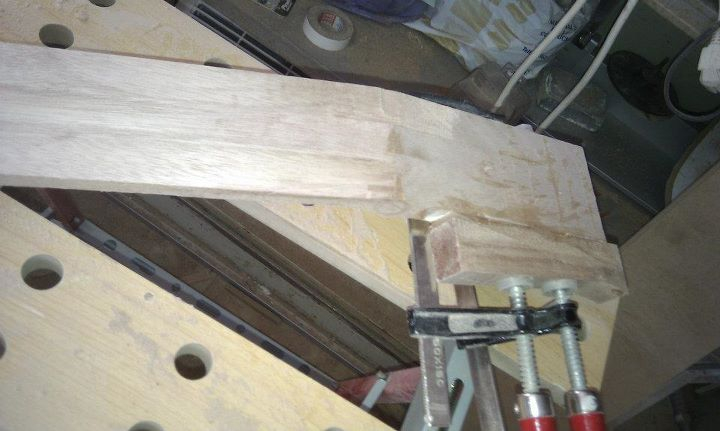

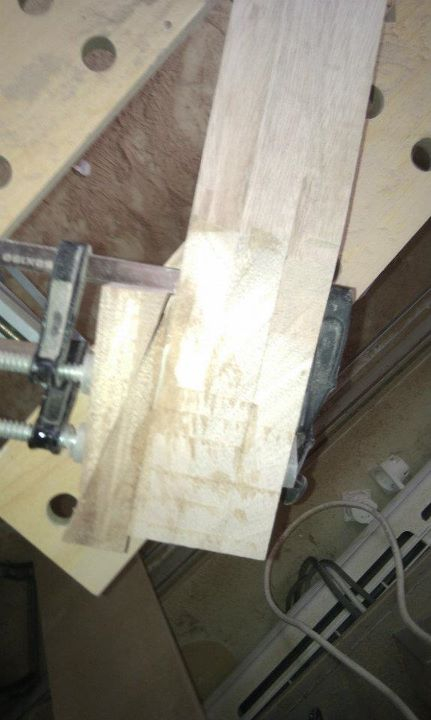

y he encolado una oreja en la pala, por que la madera de la pala de queda corta, mañana pondré la otra

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/421242_10150651956484174_804164173_9020221_1865226407_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/418175_10150651956584174_804164173_9020222_150153628_n.jpg

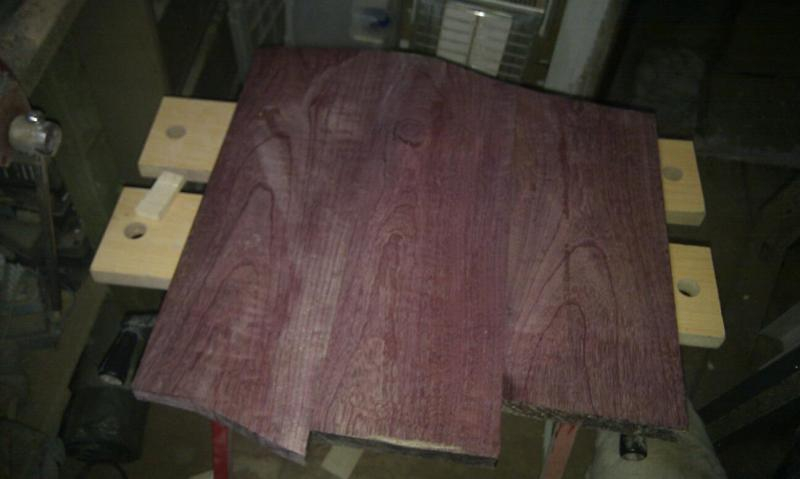

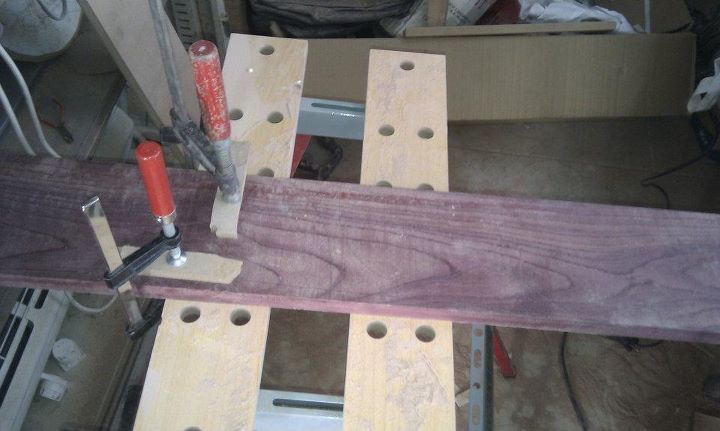

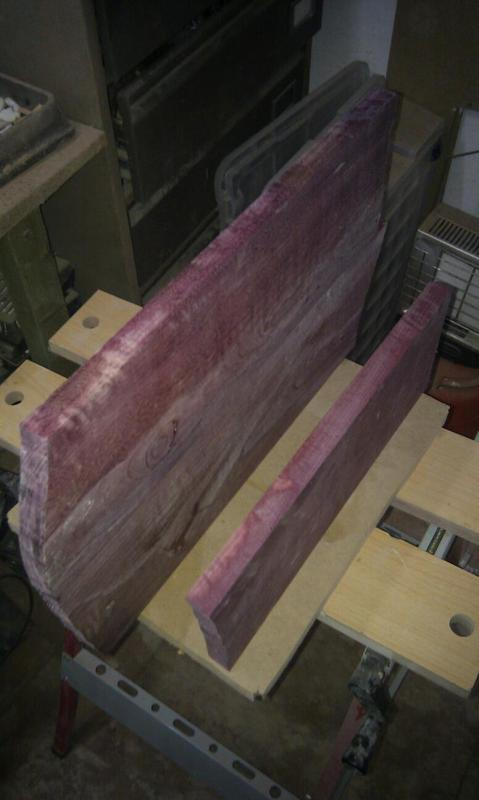

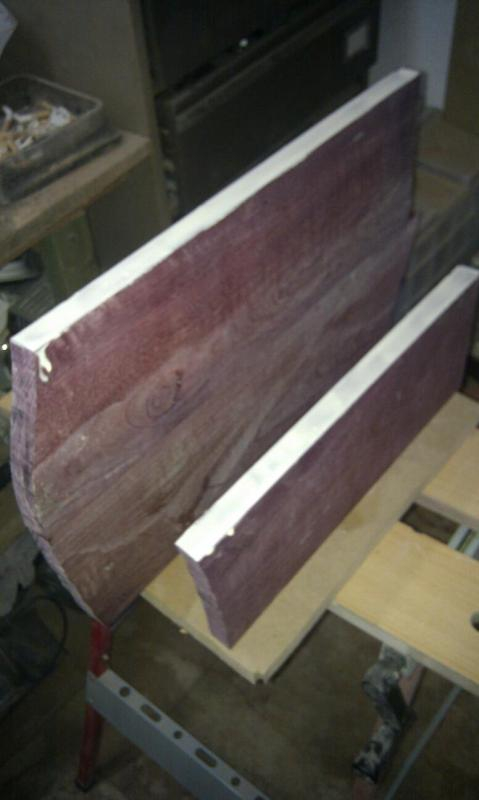

y he empezado a cortar las piezas de la tapa de amaranto

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/422543_10150651956864174_804164173_9020225_1722113602_n.jpg


Y hasta aquí por hoy. Espero mantener esto mas actualizado.

Saludos
Subir
#51 por svenn duo 2 el 11/03/2012
Esa Paula en transparente seria una delicia
:p :p :p
Subir
#52 por tullulah el 11/03/2012
esa es la idea :)
Subir
#53 por Alberto el 11/03/2012
.
Subir
#54 por francisco javito el 11/03/2012
Ya pensé que abandonaste el proyecto me alegro de que no fuera así mucho animo que con esa tapa de amaranto promete mucho, :bailando: :bailando: :bailando:
Subir
#55 por tullulah el 11/03/2012
Soy bastante cabezota, solo he dado dos pasos atrás para tomar impulso ;D
Subir
#56 por tullulah el 15/04/2012
Buenas de nuevo, aqui estoy otra vez para que se vea que aunque no posteo, la cosa sigue adelante (a mi ritmo eso si).

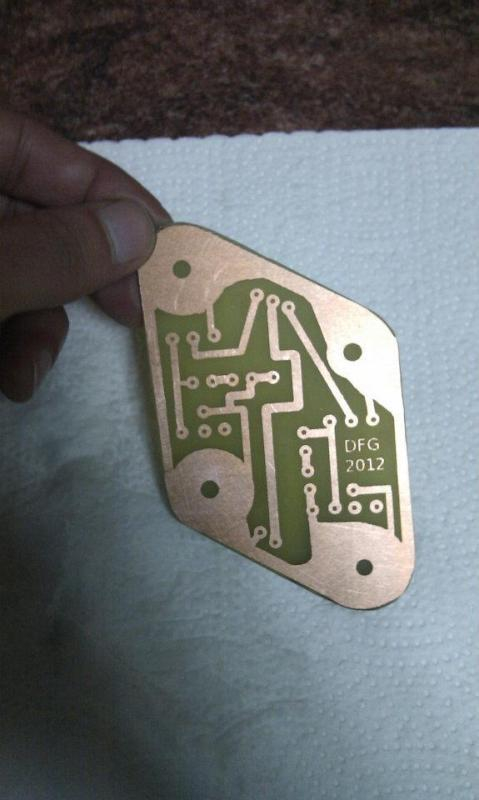

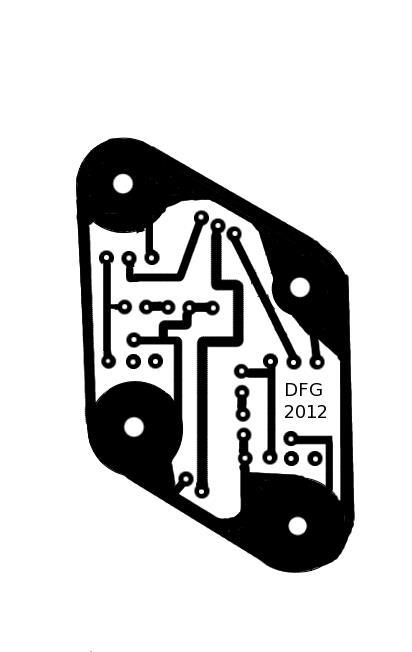

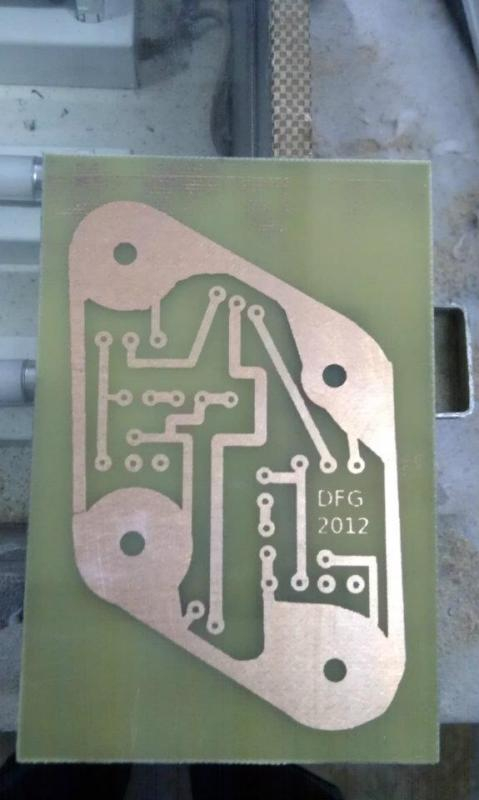

Lo siguiente que hice fue diseñar un pcb para no tener que cablear la guitarra (soy un freak, lo se...)

El diseño cutre y con errores (mejor que nadie lo use xD)
http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/554365_10150712803429174_804164173_9226075_500432481_n.jpg

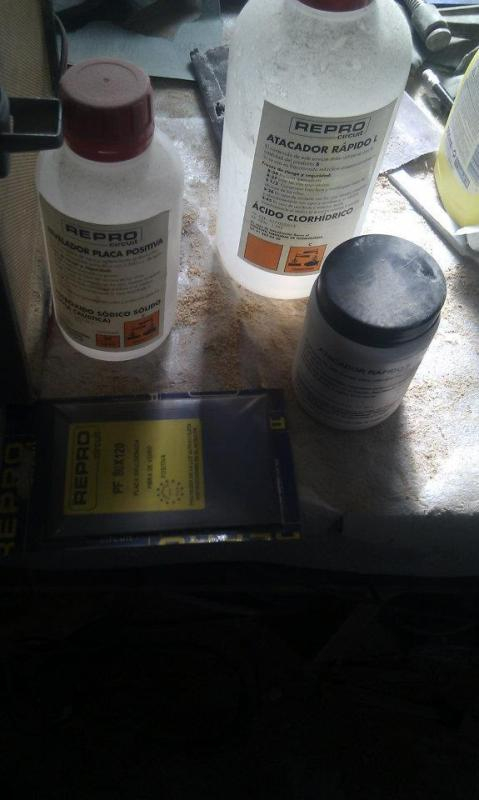

Los ácidos
http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/538522_10150713130594174_804164173_9227861_985011023_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/559544_10150713130779174_804164173_9227863_2005071818_n.jpg

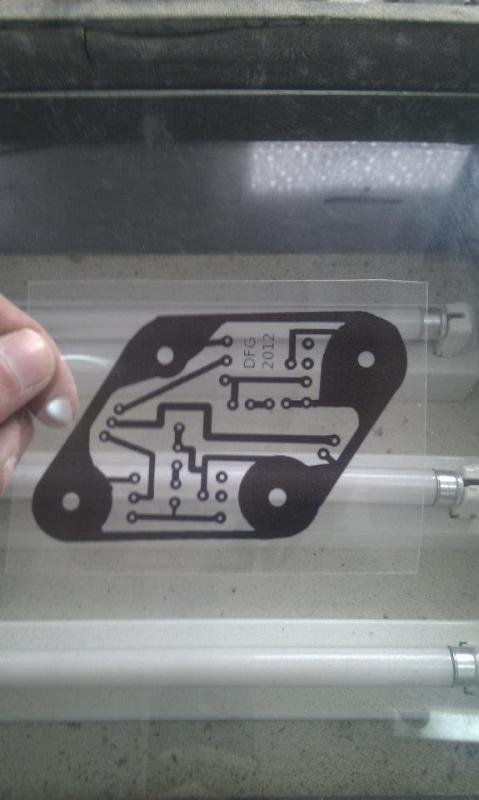

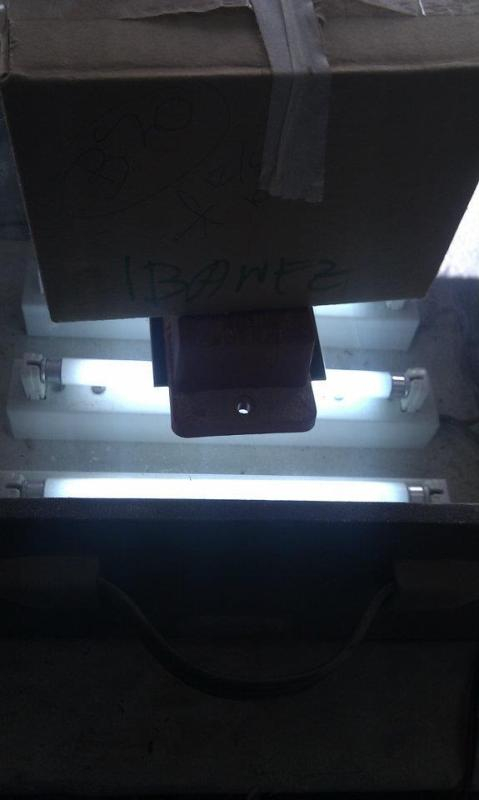

Insolando!

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/536530_10150713130984174_804164173_9227865_317686822_n.jpg

Revelando
http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/464150_10150712981369174_804164173_9227030_1362841449_o.jpg

Revelado
[img]http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/555469_10150713138739174_804164173_9227919_1913776314_n.jpg

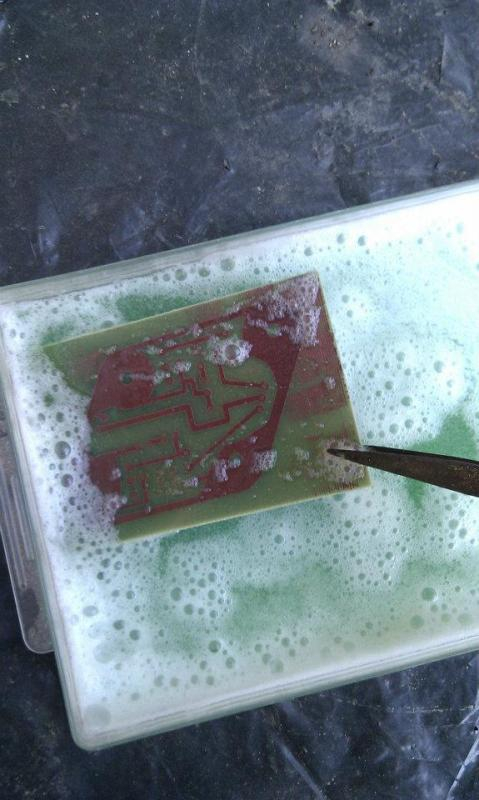

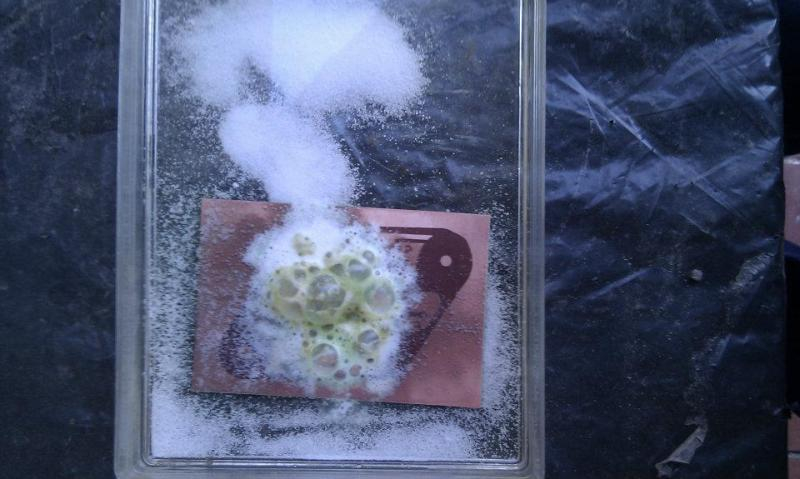

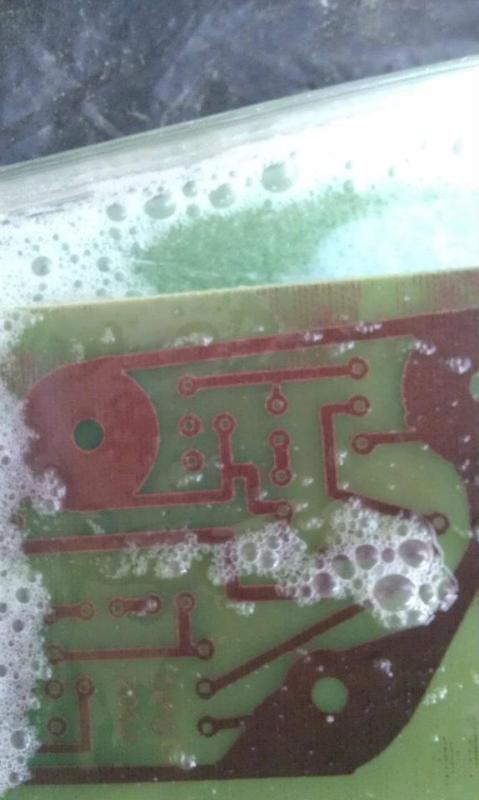

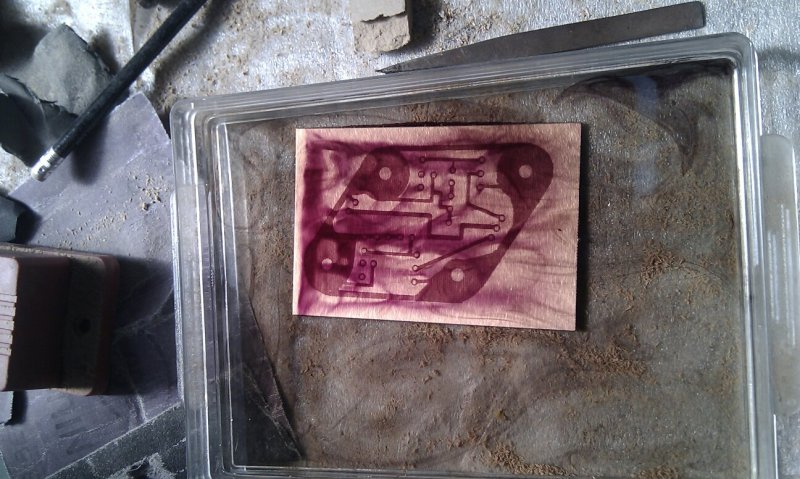

El baño de ácido
http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/533663_10150713138884174_804164173_9227922_572837590_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/544707_10150713139094174_804164173_9227926_1689855675_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/548333_10150713139254174_804164173_9227929_2030680933_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/525462_10150713139429174_804164173_9227931_283038864_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/554235_10150713139644174_804164173_9227934_268747068_n.jpg

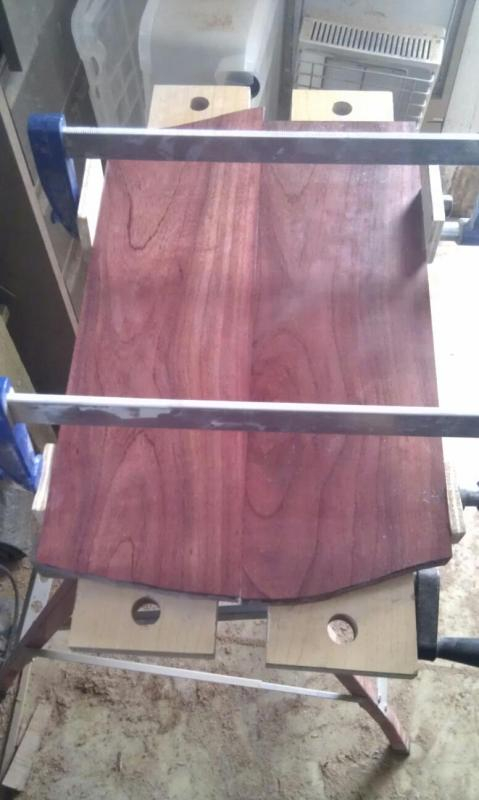

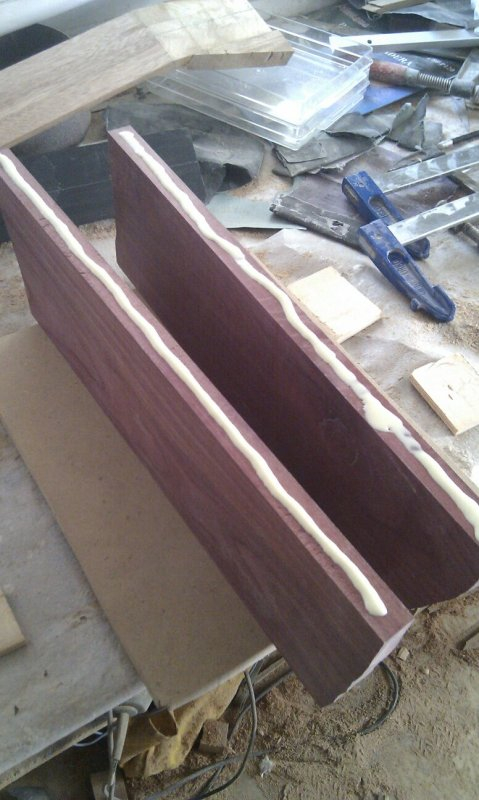

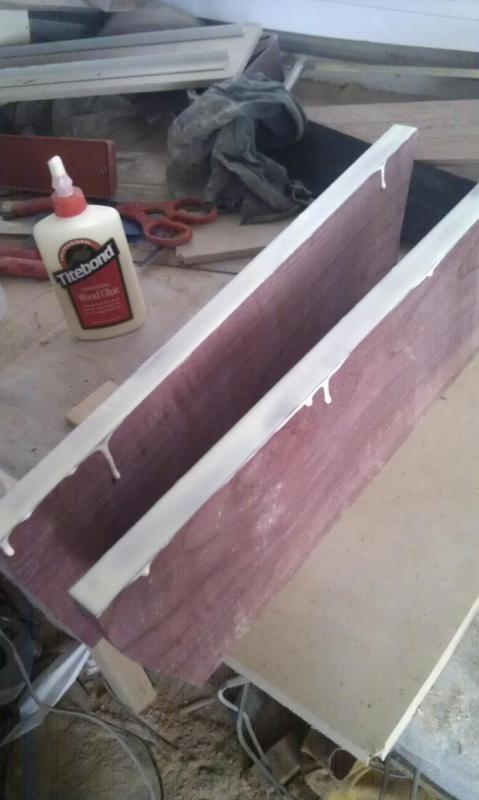

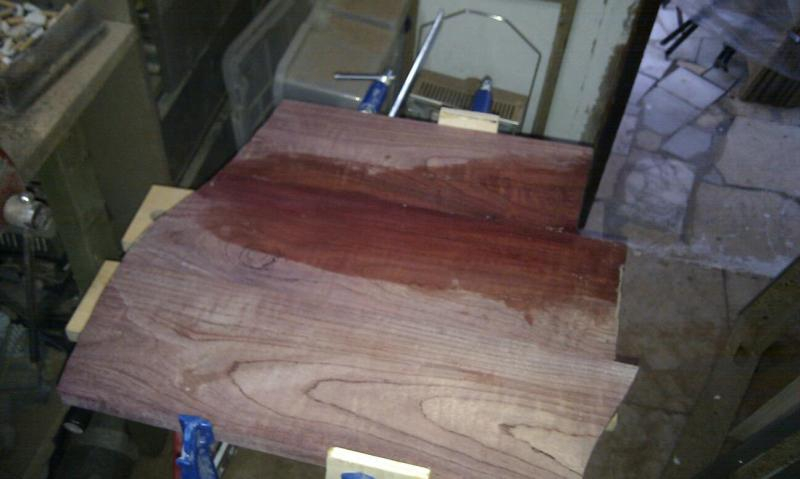

Y ahora continuando con la madera, regruesé el amaranto de la tapa, y lo encolé (3 piezas)

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/415206_10150728984324174_804164173_9286316_46127136_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/475635_10150728985014174_804164173_9286319_955575025_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/459075_10150728986359174_804164173_9286323_2022208394_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/411146_10150728987884174_804164173_9286330_90006254_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/470854_10150728988529174_804164173_9286331_589087933_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/476418_10150728989319174_804164173_9286336_1067764312_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/470295_10150728990194174_804164173_9286338_2077252393_o.jpg

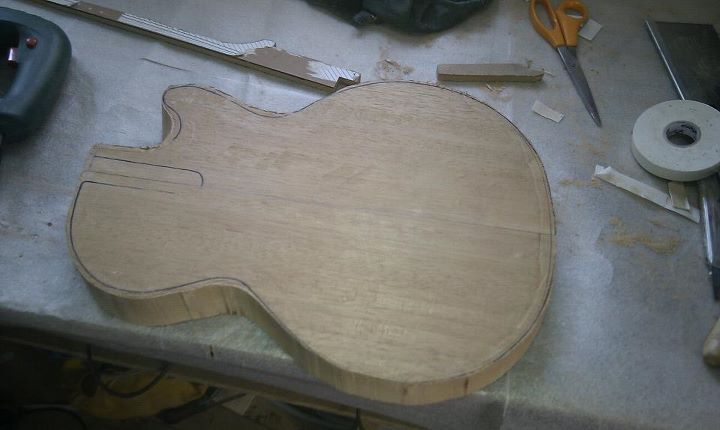

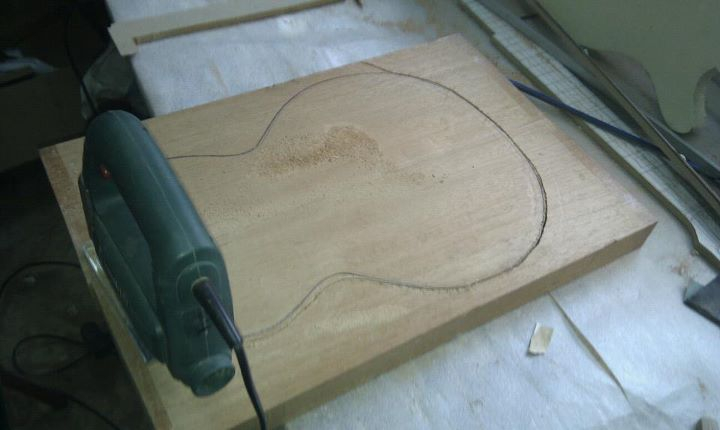

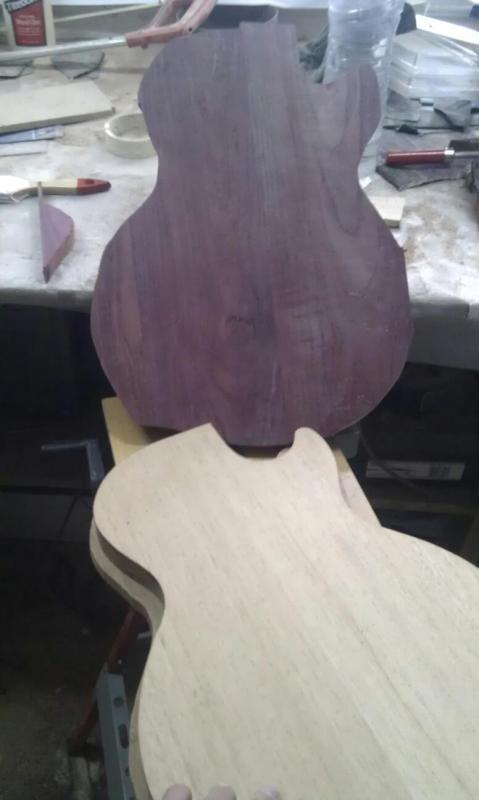

Y ya con todo seco, corto el perfil de la tapa en bruto....

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/464996_10150726480884174_804164173_9276083_1213793213_o.jpg

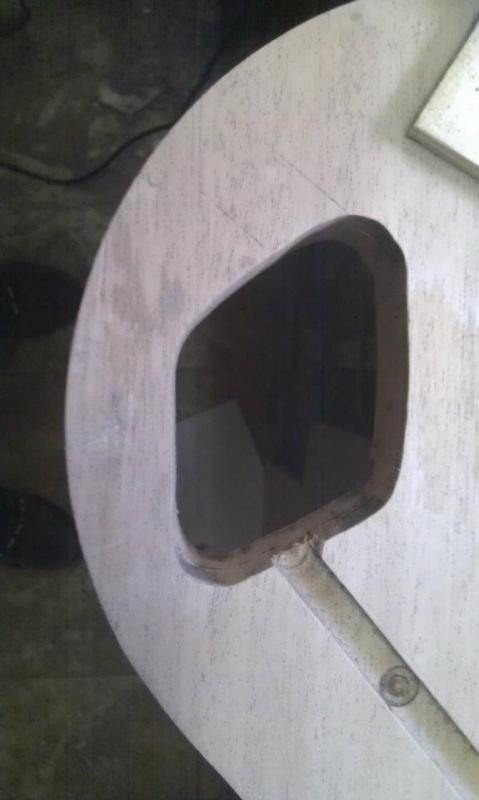

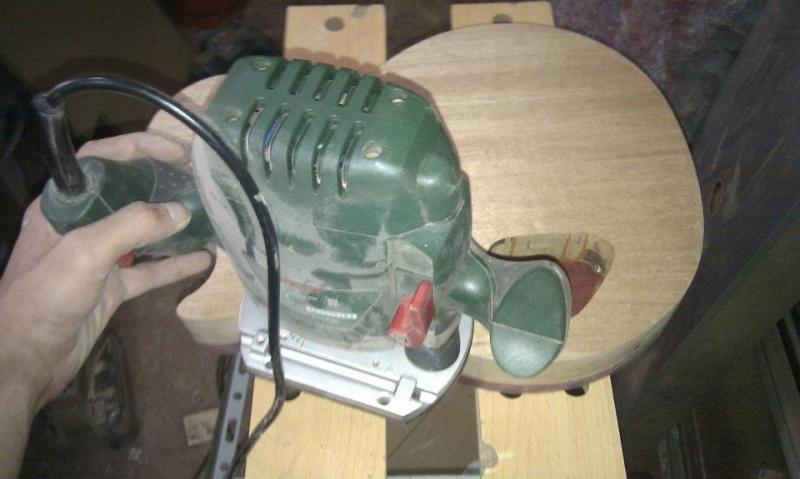

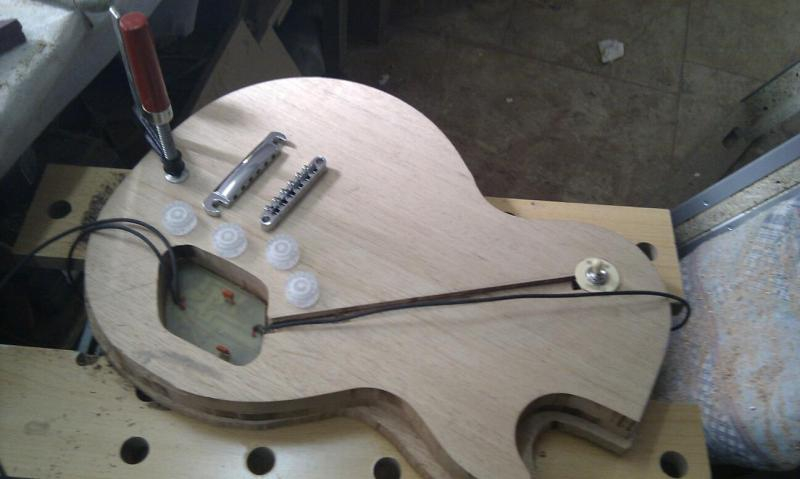

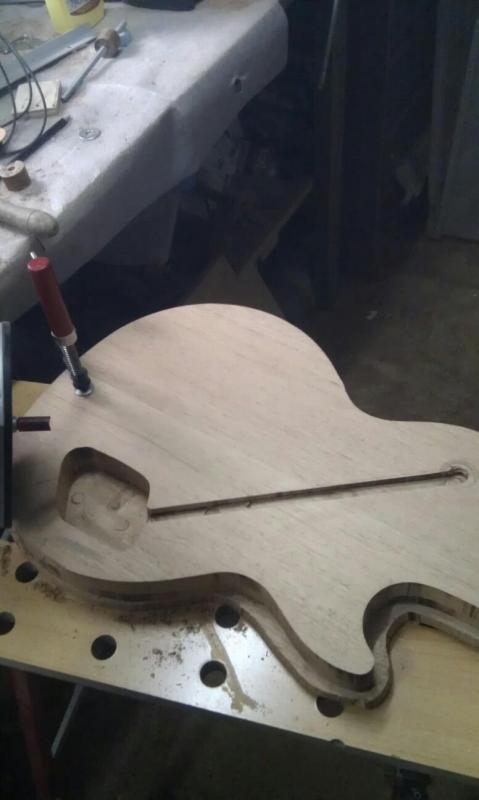

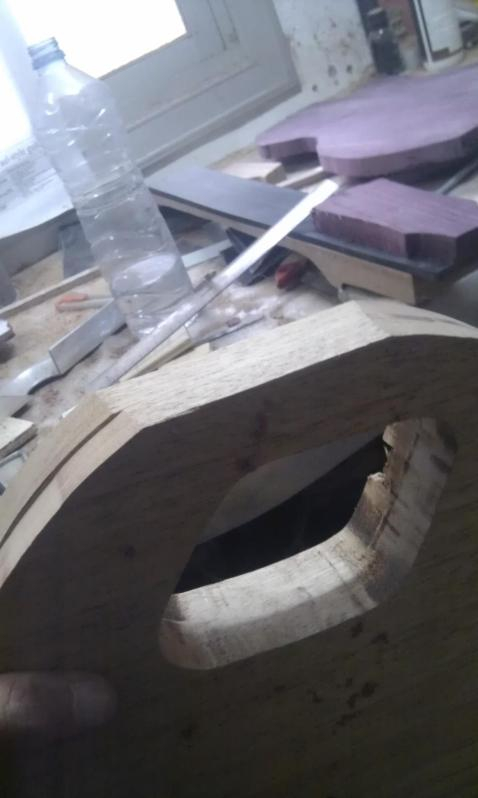

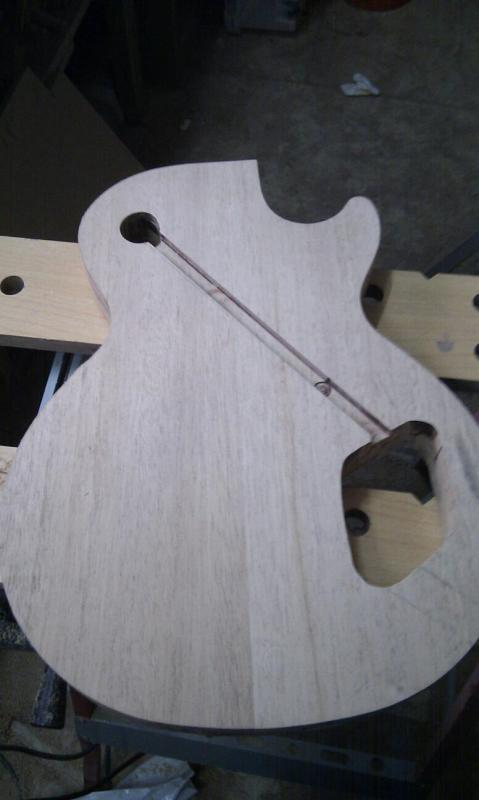

Entonces me puse con las cavidades, ya me ha llegado la fresadora con rodamiento invertido, así que he podido finalizar el perfil...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/463421_10150726484229174_804164173_9276091_552994906_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/475311_10150726487644174_804164173_9276098_2025160549_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/464504_10150728949889174_804164173_9286190_550503355_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/478647_10150728951674174_804164173_9286195_694410992_o.jpg

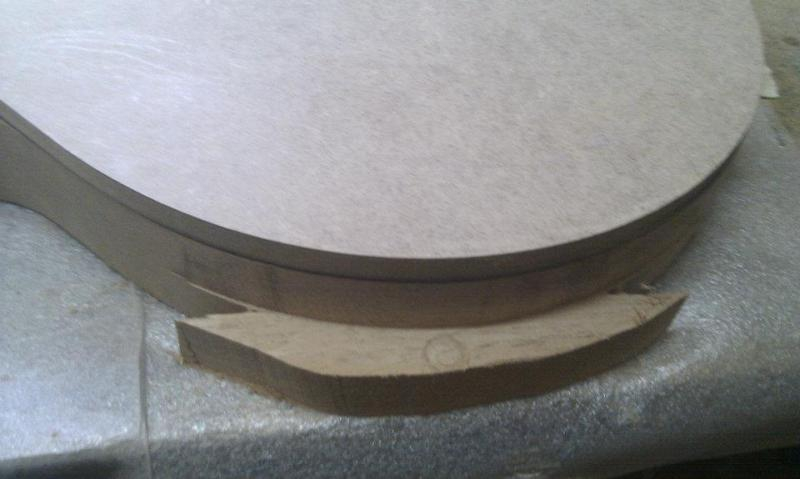

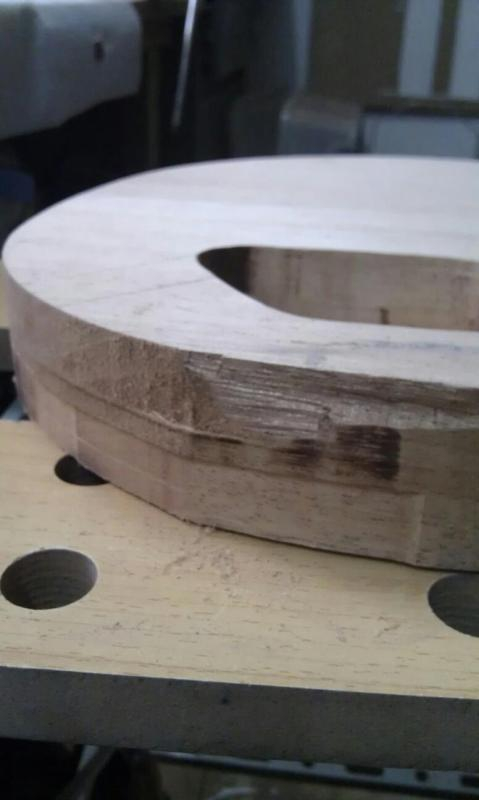

y entonces ha ocurrido la primera cagada importante... :(

Se ha caido el rodamiento de la fresadora y cuando me he dado cuenta era demasiado tarde...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/461181_10150728948969174_804164173_9286189_778631369_o.jpg


justo en esa zona le había dado ya un mordisco cuando hacía las primeras pasadas con la otra fresadora, así que optaré por cortar ese trozo, empalmar madera y volver a perfilar con la plantilla. En principio había pensado en epoxy con serrín, pero ahora el mordisco es demasiado pronunciado.

La semana que viene mas :)
Subir
#57 por Zamarripa el 16/04/2012
Me quedo con la boca abierta...

mano una duda...como esque revelas la impresion en la placa. Podras explicarme asi como que con manzanas y peritas?
Subir
#58 por tullulah el 16/04/2012
Claro que si. La placa es fotosensible, poniendo el dibujo en transparencia, se vela toda menos lo que está tapado por la tinta, luego le revelo con sosa caustica, y lo meto en ácido. La película que queda después del revelado, repele el ácido, así que el ácido se come solo lo que no está de color.

Mas o menos es eso. La insoladora es una caja con 4 fluorescentes y un cristal. 15m y a revelar :D
Subir
#59 por tullulah el 05/05/2012
Hola de nuevo, el proyecto avanza y pese a los contratiempos, voy saliendo adelate.

aquí unas fotos del progreso...

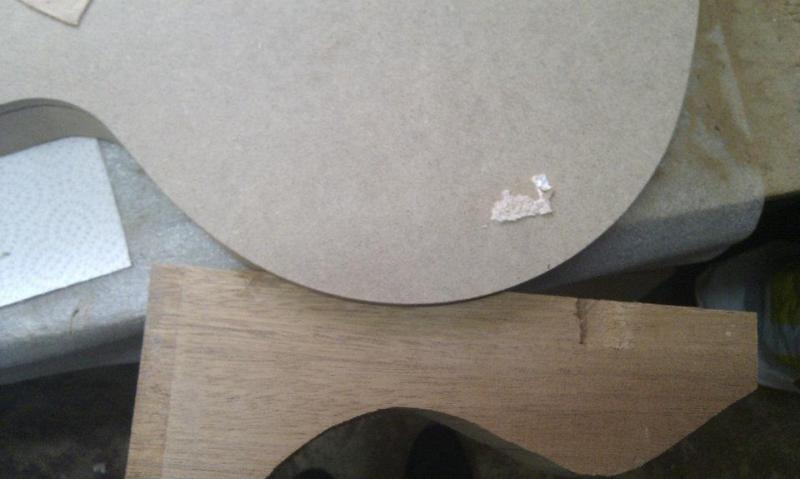

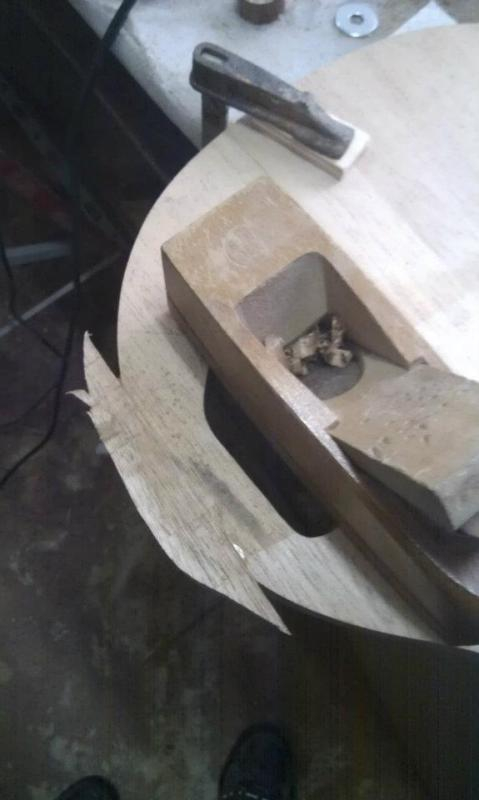

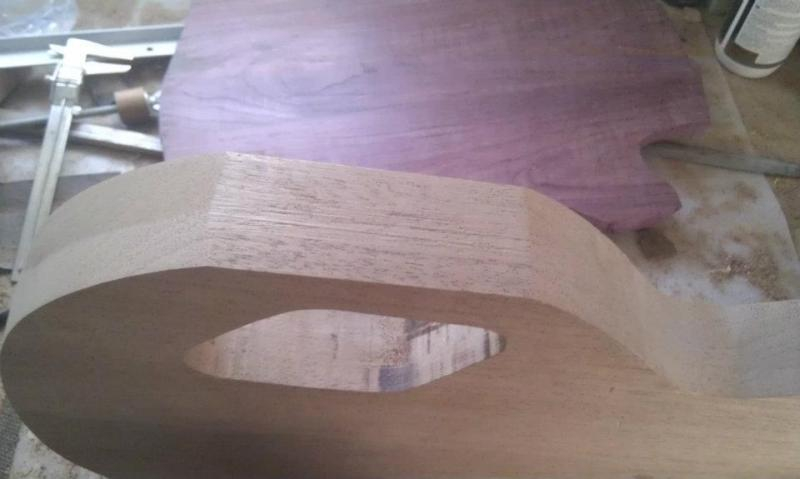

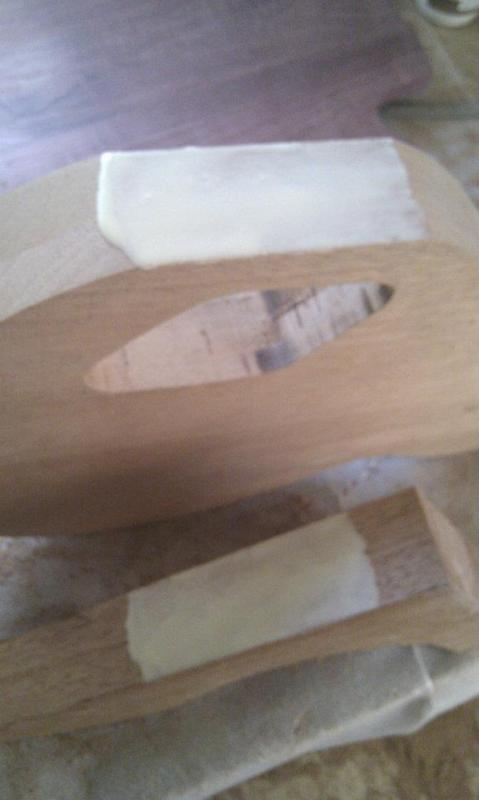

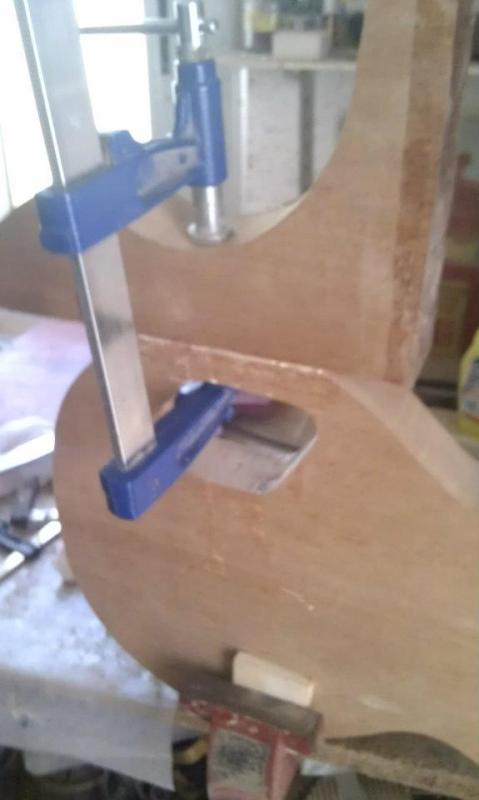

tras el accidente con la fresadora, decidí cortar y pegar, me daba bastante miedo, pero ha quedado de lujo...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/561798_10150731897159174_804164173_9297715_538206402_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/470733_10150731901219174_804164173_9297728_813882778_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/470733_10150731901269174_804164173_9297729_452518430_o.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/581278_10150773230274174_804164173_9401753_207604865_n.jpg

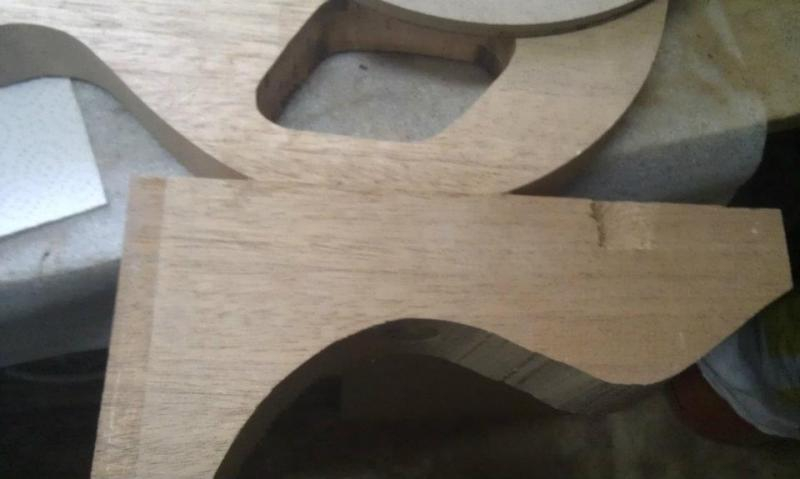

el nuevo trozo respetando el sentido de la veta...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/531320_10150773230169174_804164173_9401752_60233242_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/529720_10150773230039174_804164173_9401751_1016008383_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/543493_10150773229984174_804164173_9401750_825089910_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/581977_10150776436724174_804164173_9411601_150332366_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/318293_10150776434554174_804164173_9411586_1240739740_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/576663_10150776436364174_804164173_9411598_1364531394_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/156126_10150776436274174_804164173_9411597_898571347_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/303328_10150776435779174_804164173_9411595_552264325_n.jpg

y ya está repadado! :)

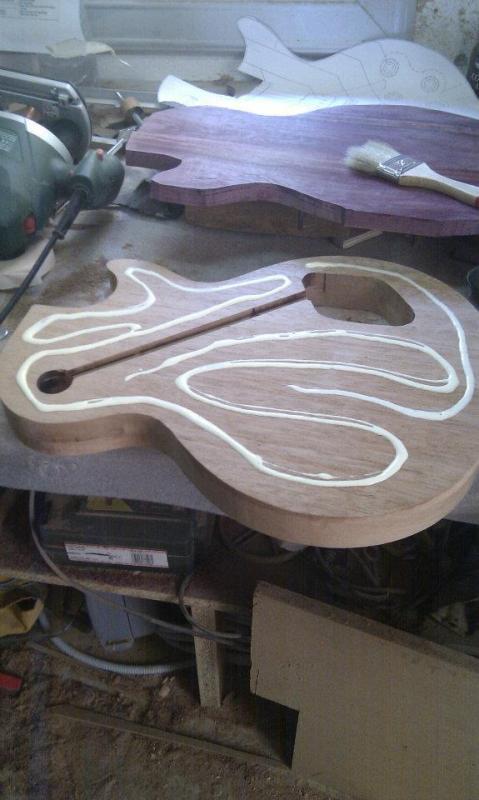

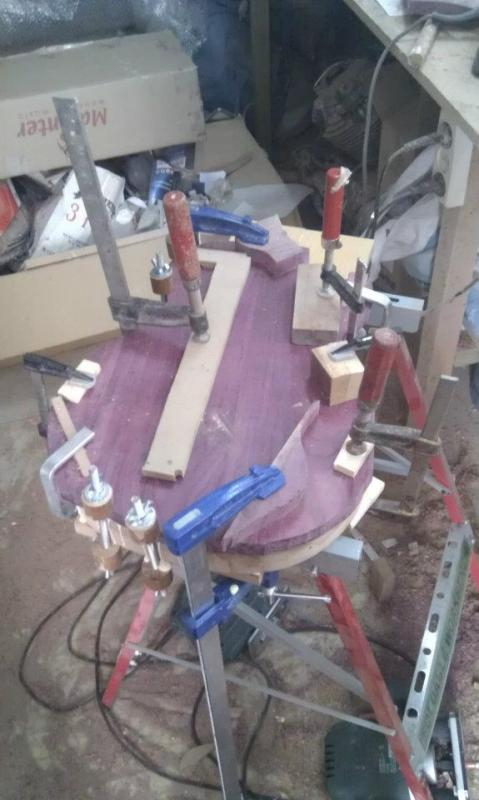

procedo a encolar la tapa...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/575385_10150776435614174_804164173_9411593_26105721_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/534895_10150776435279174_804164173_9411590_851565953_n.jpg

(nota: Recomiendo al que no lo sepa que es mejor limpiar el sobrante de cola en este punto, ya que cuando seca cuesta un huevo xD )

una vez perfilado con la fresa queda así...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/526673_10150810308894174_804164173_9444381_1977742588_n.jpg

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/319828_10150810307979174_804164173_9444374_947055062_n.jpg

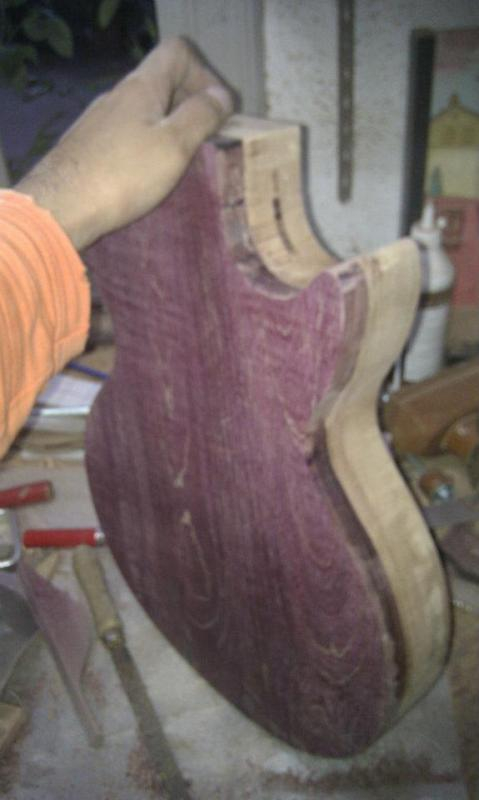

y toca redondear la parte de atrás...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/536282_10150810314014174_804164173_9444422_264426957_n.jpg

lija para limpiar las quemaduras de la fresa...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/577650_10150810313049174_804164173_9444417_515258427_n.jpg

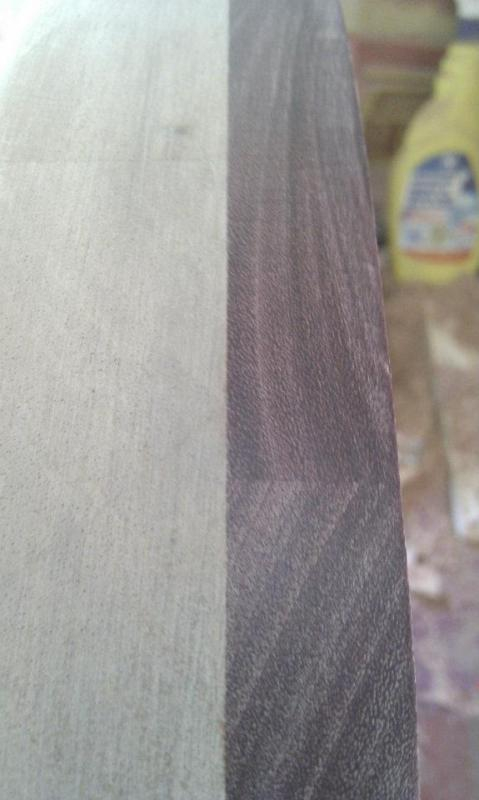

detalle de las uniones

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/562395_10150810312199174_804164173_9444409_1115130899_n.jpg

:)

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/525881_10150810312004174_804164173_9444406_2112167671_n.jpg

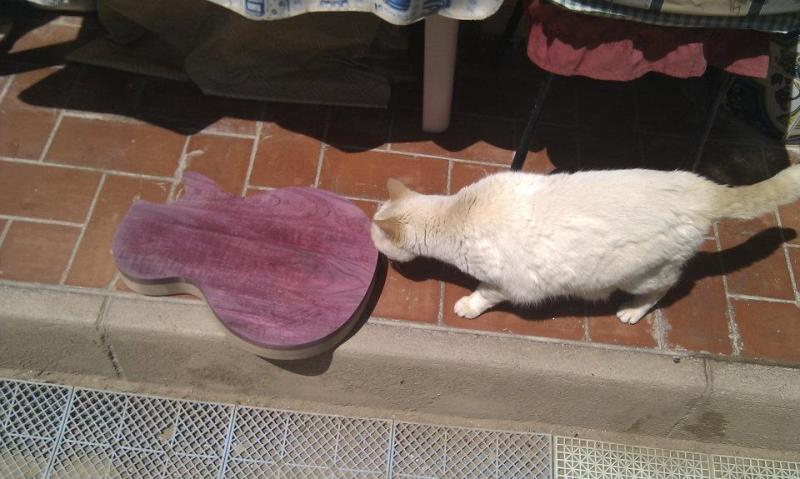

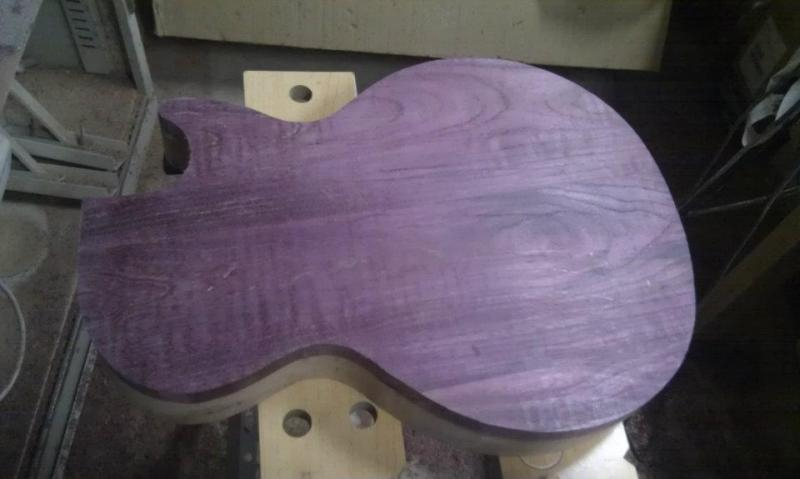

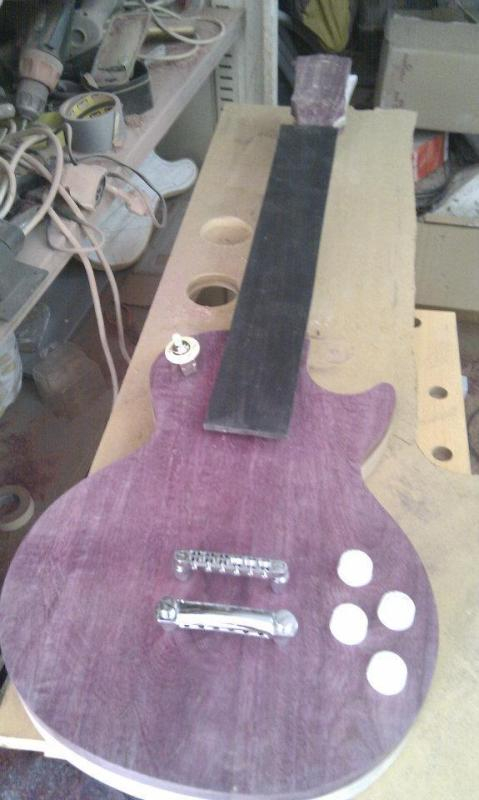

y con la tapa ya limpia y con luz natural...

http://i2.photobucket.com/albums/y45/tullulah/Facebook/Construccin%20de%20una%20Les%20Paul/544744_10150810311619174_804164173_9444403_882355591_n.jpg

Lo próximo, hacer la topografía de la tapa, y hacer otro mástil. Lo hice tan delgado que el alma atravesaría :S
Subir
#60 por tetexd el 05/05/2012
Que bien que ha quedado ese arreglo!! felicitaciones :hola:

seguí asi que vas muy prolijo :D... por cierto, que gato gordo!! jajajajaja :risa:

Saludos amigo!! :)
