Mi primer amplificador a tubos DIY

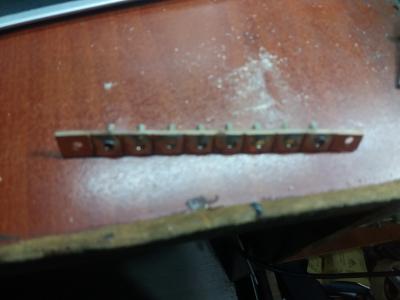

gracias mira los vi en una tienda de electronica en realidad no supe para que los ocupaban o para que servian los tenian en unas bolsitas como de 100 o algo asi, muy economicas un par de euros, en cuanto los vi los compre y la aislacion de la PCB la hice con una sierra de mano corte el cobre y como es delgada la capa con un par de pasadas estaba listo despues con un taladro hice los agujeros una gota de soldarura y listo¡

No entiendo que proyecto estás planteando. Si vas a utilizar EL84 en la etapa de potencia, ese esquema que has puesto no te sirve, ni los voltajes, ni las impedancias del trafo de salida.

Las EL34 tienen una disipación maxima de 25W, no 8W.

No se si estás utilizando el esquema para el previo y has modificado el esquema de la etapa para hacer una con dos EL84. Si no es así y estás cambiando los modelos de válvulas a capón, de masca lan tragedia.....

gracias The Revenant pero como comente soy un ignorante en cuanto a valvulas ya se habian descontinuado muchos años cuando me inicie en la electronica por lo que he estado leyendo bastante para intentar no hacer un incendio te comento que el plano lo saque de un clon del "british JTM45+" no he modificado nada ya que no tengo el conocimiento para realizarlo si me das mas informacion o donde buscar te lo agradeceria.

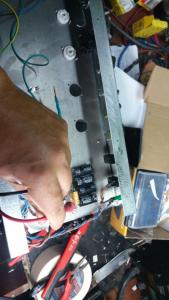

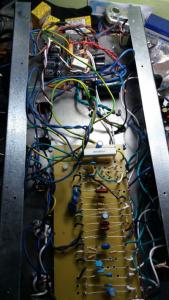

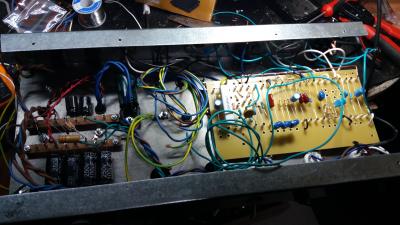

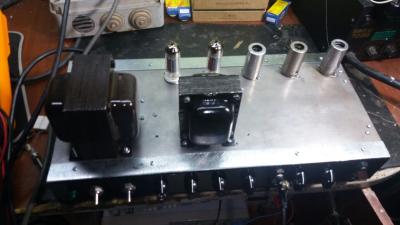

bueno algunos avances

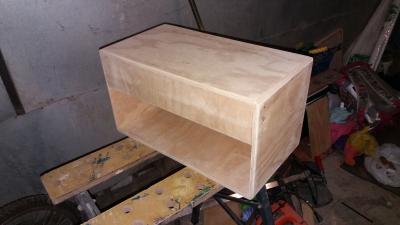

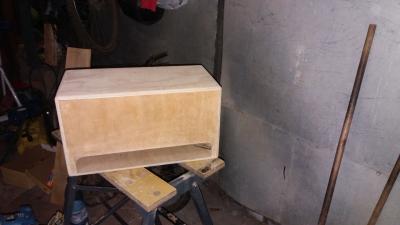

y algo de carpinteria

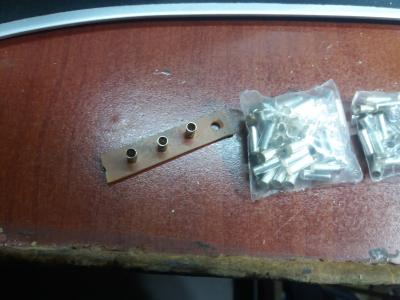

bueno para los que me preguntaban sobre los cilindros que estoy usando para armar el circuito vienen en estas bolsitas

Sigue sin cuadrarme lo que nos cuentas con las fotos que nos pasas.

Si sigues ese esquema, deberías estar utilizando EL34, una rectificadora y condensadores electrolíticos que soporten voltajes de 500V… y veo otras cosas ahí…. Eso va a pegar un peo de los buenos….

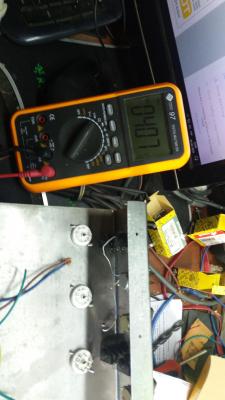

hola The Revenant estoy usando EL84JJ y como no pude conseguir los condensadores de 47uf/ 500v le puse dos de 100uf/250 v en serie para que me queden en 50uf / 500v y bueno como no pude conseguir el rectificador valvular bueno los reemplace por diodos pero son modificaciones menores ya en cuando al peo no paso ya medi el voltaje rectificado

pedro escribió:

s ya en cuando al peo no paso ya medi el voltaje rectificado

A la salida de un puente rectificador de onda hay una formula orientativa que es la de multiplicar por 1.41 creo la tension alterna al pasar a continua, a mi en la practica siempre me da algo menos, pero bueno, me gustaria saber si esta formula del paso de alterna a continua en una valvula rectificadora se sigue igual que un puente de gaertz.

"The Revenant" escribió:

Eso va a pegar un peo de los buenos….

"The Revenant" escribió:

Eso va a pegar un peo de los buenos….

si alimenta ese circuito con la mitad de voltaje le podria funcionar, eso si, todo iria fuera de curva y de cualquier manera, te lo digo por que yo he alimentado amplis de valvulas de 300v a 120v y funcionaban, daban menos volumen y cambiaba el caracter y el tono.

pedro escribió:

no pude conseguir los condensadores de 47uf/ 500v le puse dos de 100uf/250 v en serie para que me queden en 50uf

Bueno, como vas a usar valvulas el84 podrias habertelo hecho con condensadores de 47uf de 400v tranquilamente que son faciles de conseguir, por que con este tipo de pentodo no necesitas meter tanto voltaje, un el84 soporta unos 300v o 350v como maximo creo, en bornas de placa.

-----------------------------------------------


Tio, si tu idea es hacer ese montaje tal cual, lo suyo es que utilices EL34 que son pentodos que tienen una disipacion maxima de 25w, el el84 son 12w, ya te lo dije tronco.

Una forma de poner en marcha ese circuito con las el84 asi en plan chapucero y que no exploten los pentodos se me ocurre alimentar el circuito de A.T con un voltaje de la mitad, unos 250vAC como mucho, y acto seguido medir voltaje en la placa de cada pentodo y en la reja de pantalla, asi como
ver la corriente que circula por el catodo y hacer el calculo del bias.

Me mantengo atento, suerte y cuidadin, hay por hay voltajes altos y si te mete un lambreazo te cagas encima (literalmente) te lo digo por experiencia.

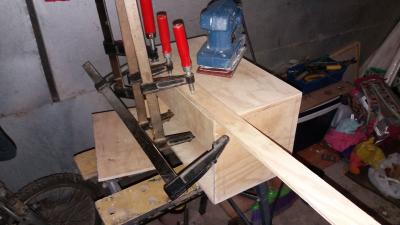

ya me aburri de lijar asi que creo que lo dejo hasta aqui nomas por hoy

Bueno, vamos por pasos. El puente de diodos es algo más eficiente en la rectificación que la válvula, aunque la GZ34 es la más eficiente al ofrecer menos resistencia interna que sus hermanas.


Tony, la formula para los diodos funciona con las válvulas siempre que apliques la correspondiente caída de voltaje por la resistencia interna de la rectificadora, y que viene dada en el dataseheet.

En cuanto al voltaje. Con esos valores vas a freír las EL84.
