Mi primer amplificador a tubos DIY

pedro
#1 por pedro el 19/06/2019
este es mi primer proyecto y mi primer contacto con los miticos tubos o valvulas en concreto un clon del British JTM45+ de 18W
Archivos adjuntos ( para descargar)
jtm45plus_schematic_v4.pdf
Subir
pedro
#2 por pedro el 19/06/2019

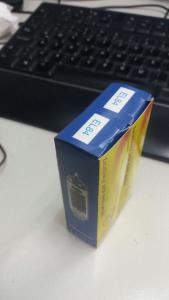

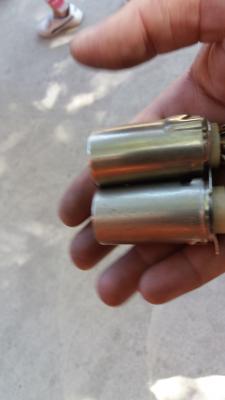

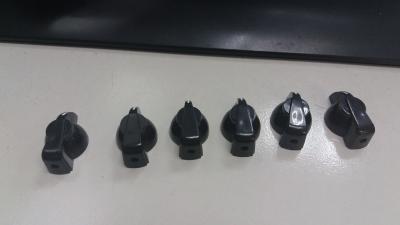

aca compre algunos componentes para mi ampli :)
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#3 por TonyGT-Ibiza el 22/06/2019
Muy interesante el esquema,
Digo yo, dos pentodos de el34 no son 50w y no 18w como serían dos el84?
Subir
pedro
#4 por pedro el 04/07/2019
bueno en el data sheet el EL34 da un maximo de 8w teorico y el EL84 12W abra que ver....

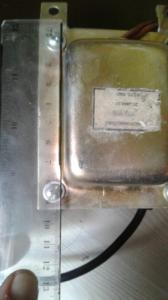

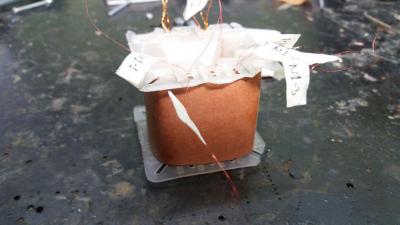

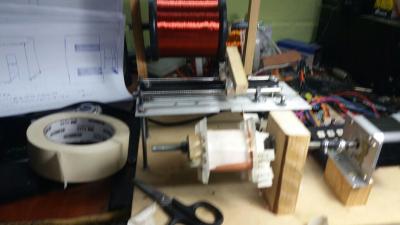

mientras trabajo en hacer los transformadores
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#5 por TonyGT-Ibiza el 04/07/2019
El data de la el34 don 25w y 12w la el84.

La 6l6 creo que llega a 30w.
Subir
pedro
#6 por pedro el 04/07/2019
vamos a ver que resula :)
Subir
davidplana
#7 por davidplana el 05/07/2019
Animo!! tiene buena pinta ese ampli!!
Subir
1
pedro
#8 por pedro el 05/07/2019

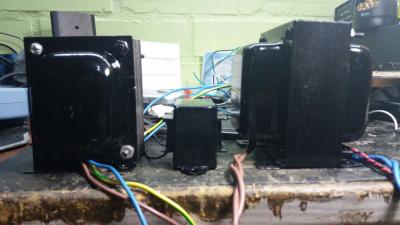

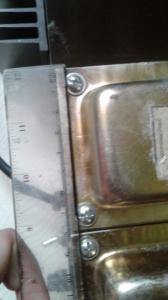

gracias daviplana, aca ya pinte los transformadores no me gusto mucho la presentacion pero era la pintura que disponia.
Archivos adjuntos ( para descargar)
trafos pintados.jpg
Subir
pedro
#9 por pedro el 08/07/2019

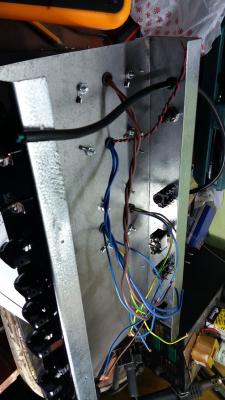

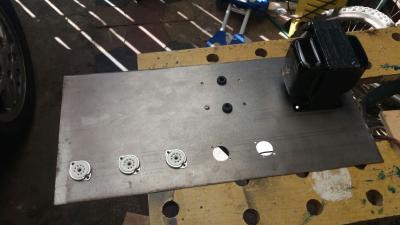

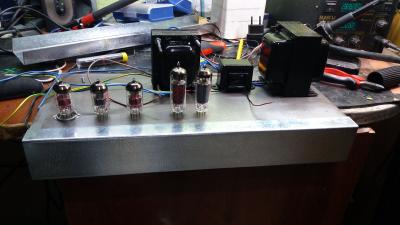

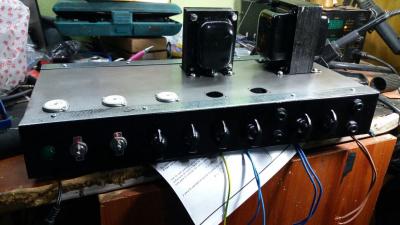

algo alcance a avanzar el fin de semana :)
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#10 por TonyGT-Ibiza el 08/07/2019
Impresionate tio,

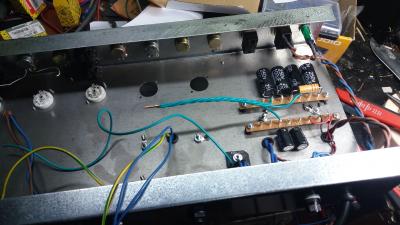

¿donde pillas las regletas esas de esta foto?

¿y como se llaman? gracias, yo he pensado hacer esto muchas veces usando regletas de electricista de 10mm y atornillarlas, tambien quedarian muy bien.
Subir
1
pedro
#11 por pedro el 08/07/2019

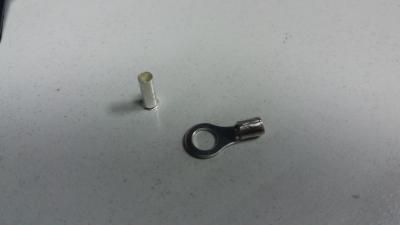

Gracias TonyGT-Ibiza bueno no las encontre por ningun lado asi que me las hice yo mismo ¿como? corte una plaqueta de circuito impreso de cara simple en trozos de 10 mm por el largo de la plaqueta que me las venden de 20 x 20, y compre unos bujes de aluminio que son los tubos que vez, por el otro lado los solde al cobre de la placa obiamente los aisle cada uno y listo con eso me quedo para ir montando los componentes a la antigua la idea es hacer todo lo mas vintaje posible
Subir
TonyGT-Ibiza
#12 por TonyGT-Ibiza el 08/07/2019
Pues tio, eres todo un artista, que genio, ¿y los bujes esos se pillan por lotes en paginas chinas?

Otra solucion habria sido haber hecho circulos con un rotulador y haber atacado con acido, luego haber soldado sobre el circulo ese una gota de estaño, lo unico que habria quedao el componente mas pegado a la pcb.
Subir
