Pote de tono me corta el volumen

#24

Vuelve a abrir el pote y amplia el corte de la pista....

Ya que vas a coger un pote nuevo yo cogería un push pull o push push, y haría lo que quieres hacer de esa manera...se llama Bright switch para que lo mires
Suerte

1 respuesta directa

OFERTAS EN TIENDAS Ver todas

-8%

Vox VX V847A Wah

81 €

Ver oferta
-14%

Harley Benton ST-20 WH Std.Joyo Bundle

111 €

Ver oferta
-44%

Mooer GTRS Guitars Modern 800 MRD

283 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Tremolo american deluxe zurdo

150 €

Ver
Mesa Boogie DC-3

850 €

Ver
Bygone Tiny novedad

749 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Gracias, voy a echarle un vistazo

#25

Pues mira, el pote de tono que he quitado es de 500k y es push-pull, mientras compro uno nuevo de 1Meg quizá podría probar el de 500k, a ver si me gusta como suena y si combina bien con el de 1Meg de volumen.

¿Cómo debería conectarlo para que quedara fuera de circuito al activar el push-pull?

¿Sería como en el MOD #3 de la siguiente página? https://www.fralinpickups.com/2017/03/29/push-pull-pots-mods/

Si entiendo bien, al tirar del push-pull el pote de tono saldría del circuito pero el condensador, que aparece conectado entre los dos potes, ¿también quedaría inutilizado?

#28

Puentea el volumen y el tono...iría la señal de la pastilla directa al jack

Ah bueno, entonces no es lo que yo quería. Me interesaría que el volumen siempre estuviera operativo y que sólo se desconectara el tono.

¿No habría alguna forma de hacerlo, quizás poniendo el condensador en las patillas bajas del push-pull y dejando las altas sin nada? No sé cómo podría hacerse.

Si utilizo el MOD#1 de la misma página, que deja seleccionar entre dos condensadores, pero dejo uno sin conectar, ¿sería lo que busco?

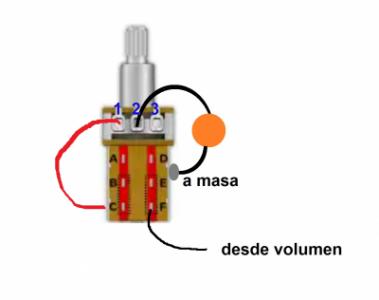

¿Valdría el esquema que adjunto abajo?

El condensador conectado a la patilla 2 y a masa (como en un pote normal) y la patilla 1 conectada a la C del push-pull. La F del push-pull al pote de volumen.

Creo que de esta forma, al bajar el push-pull las patillas C y F hacen contacto y entra señal del volumen al tono, funcionando normalmente. Si subimos el push-pull las patillas C y F se desconectan y no entra señal, quedando en bypass.

¿Sería correcto?
