cuerdadeguitarra escribió:Por cierto, cambias pastillas en bcn no?
Sí, tengo mi taller en el barrio de Horta, en Barcelona.
Nuevos proyectos y experimentos varios by Camagroc
OFERTAS Ver todas
-
-37%IK Multimedia ToneX One
-
-17%tc electronic JUNE-60 Chorus V2
-
-47%Hughes&Kettner Spirit of Vintage

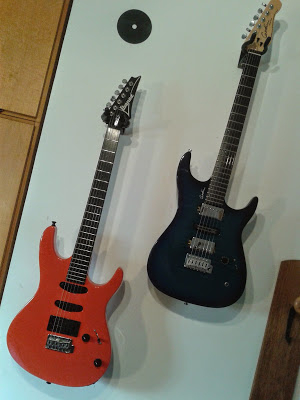

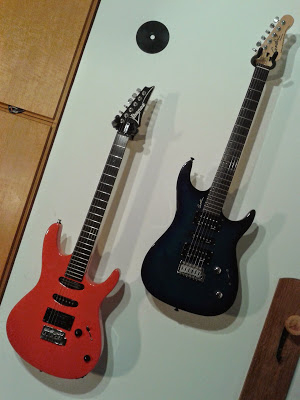

Vamos con un par de "super-strats" que tengo en el taller, una de ellas está en venta. La otra es pa mi!

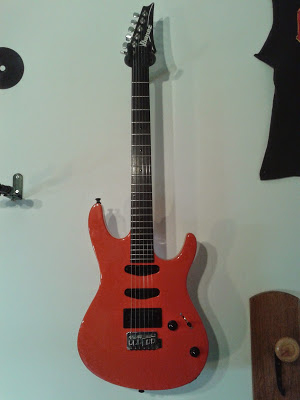

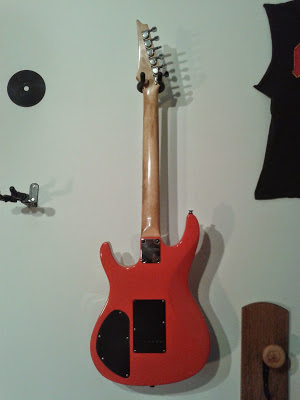

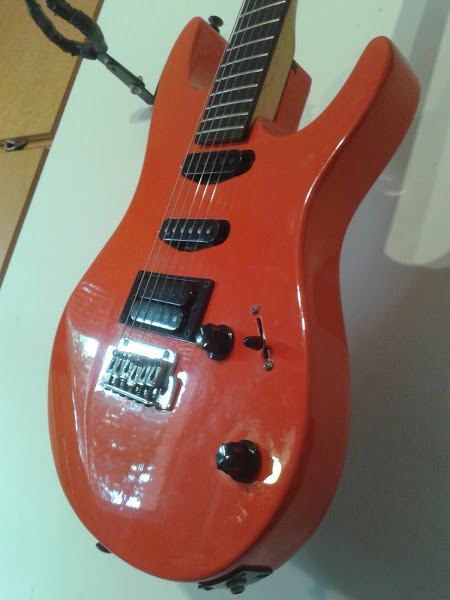

La primera es la Ibanez RG140 que anteriormente midifiqué con una minihumbucker en el mástil, pero como vereis que he usado esa misma pastilla con la otra super-strat, le he vuelto a poner la single original en su posición pero he modificado la electrónica para no perder las opciones clasicas en mis customizaciones. En éste caso, con la configuración original HSS tiene dos pushpulls que estando ambos abajo funciona como tal (pero con la posición central conectando las pastilllas de puente y mástil en vez de la central)
1.H__
2.HS_
3.H_S
4._SS
5.__S
Tirando del pushpull del pote de tono deja la humbucker del puente en modo single:
1.S__
2.SS_
3.S_S
4._SS
5.__S
Tirando del pushpull del pote de volumen conecta la central en série con la del mástil:
1.H__
2.H__
3.H_H
4.__H
5.__H
Tirando de los dos pushpulls a la vez nos queda single en el puente y humbucker en el mástil (como una tele custom!)
1.S__
2.S__
3.S_H
4.__H
5.__H
no tardaré en hacerle video.

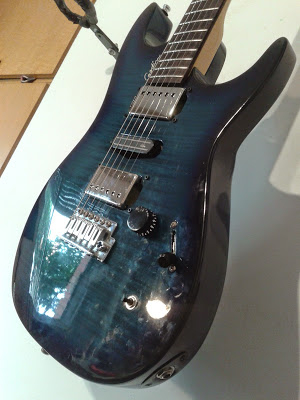

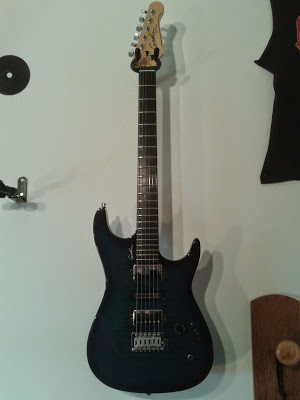

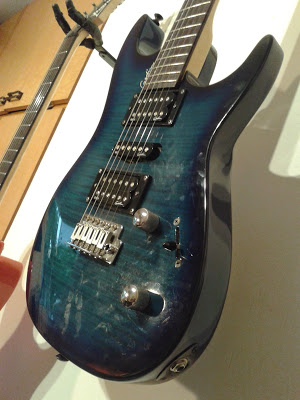

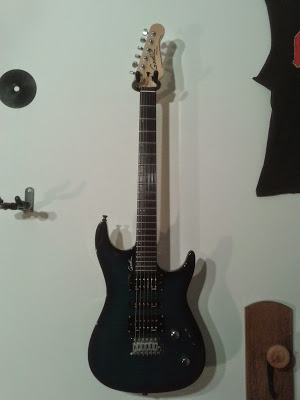

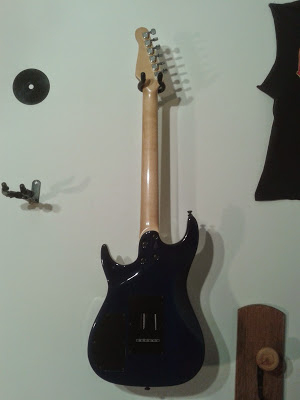

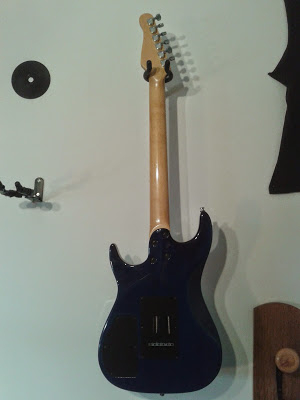

La otra super-strat es una Godin Freeway Classic configurada HSH. Una muy buena guitarra de fabricación USA-Canadá, pastillas godin (las humbuckers de 2 cables) pero los potes, condensador y selector bastante sencillitos. Van bién pero como soy un culo de mal asiento y a esa configuración de pastillas le tenia ganas desde que tube otra godin HSH (XTSA) me puse a ella.
He mantenido las dos humbuckers originales pero las he modificado para poder hacer split coil, les he puesto unas tapas cromadas, les he retirado los marcos y las he atornillado directamente a la madera.
La single central se la he retirado y le he puesto una minihumbucker formato single (estilo hot-rails) que hace tiempo que da vueltas por el taller y he tenido puesta en varias guitarras, incluso en un bajo.
Las tres pastillas estan conectadas a un miniswitch de dos posiciones y 3 circuitos (9 polos) para pasar de modo humbucker a modo single.
La guitarra no tiene control de tono (pa qué? si es una superstrat y nunca lo he usado)
Las 5 posiciones del switch son las que monto siempre con el ya clasico superswitch en mis modificaciones:
1.H__ - S__
2.HH_ - SS_
3.H_H - S_S
4._HH - _SS
5.__H - __S
Además en el pote único de volumen tiene un pushpull que únicamente cambia la configuración de la posición nº3 del selector 5way:
1.H__ - S__
2.HH_ - SS_
3._H_ - _S_
4._HH - _SS
5.__H - __S
De forma que combinando el 5way, el miniswitch on-on y el pushpull tengo 12 combianciones clasicas y muy variadas de todo tipo de guitarras eléctricas.
También me queda pendiente el video...
La primera es la Ibanez RG140 que anteriormente midifiqué con una minihumbucker en el mástil, pero como vereis que he usado esa misma pastilla con la otra super-strat, le he vuelto a poner la single original en su posición pero he modificado la electrónica para no perder las opciones clasicas en mis customizaciones. En éste caso, con la configuración original HSS tiene dos pushpulls que estando ambos abajo funciona como tal (pero con la posición central conectando las pastilllas de puente y mástil en vez de la central)
1.H__
2.HS_
3.H_S
4._SS
5.__S
Tirando del pushpull del pote de tono deja la humbucker del puente en modo single:
1.S__
2.SS_
3.S_S
4._SS
5.__S
Tirando del pushpull del pote de volumen conecta la central en série con la del mástil:
1.H__
2.H__
3.H_H
4.__H
5.__H
Tirando de los dos pushpulls a la vez nos queda single en el puente y humbucker en el mástil (como una tele custom!)
1.S__
2.S__
3.S_H
4.__H
5.__H
no tardaré en hacerle video.
La otra super-strat es una Godin Freeway Classic configurada HSH. Una muy buena guitarra de fabricación USA-Canadá, pastillas godin (las humbuckers de 2 cables) pero los potes, condensador y selector bastante sencillitos. Van bién pero como soy un culo de mal asiento y a esa configuración de pastillas le tenia ganas desde que tube otra godin HSH (XTSA) me puse a ella.
He mantenido las dos humbuckers originales pero las he modificado para poder hacer split coil, les he puesto unas tapas cromadas, les he retirado los marcos y las he atornillado directamente a la madera.
La single central se la he retirado y le he puesto una minihumbucker formato single (estilo hot-rails) que hace tiempo que da vueltas por el taller y he tenido puesta en varias guitarras, incluso en un bajo.
Las tres pastillas estan conectadas a un miniswitch de dos posiciones y 3 circuitos (9 polos) para pasar de modo humbucker a modo single.
La guitarra no tiene control de tono (pa qué? si es una superstrat y nunca lo he usado)
Las 5 posiciones del switch son las que monto siempre con el ya clasico superswitch en mis modificaciones:
1.H__ - S__
2.HH_ - SS_
3.H_H - S_S
4._HH - _SS
5.__H - __S
Además en el pote único de volumen tiene un pushpull que únicamente cambia la configuración de la posición nº3 del selector 5way:
1.H__ - S__
2.HH_ - SS_
3._H_ - _S_
4._HH - _SS
5.__H - __S
De forma que combinando el 5way, el miniswitch on-on y el pushpull tengo 12 combianciones clasicas y muy variadas de todo tipo de guitarras eléctricas.
También me queda pendiente el video...

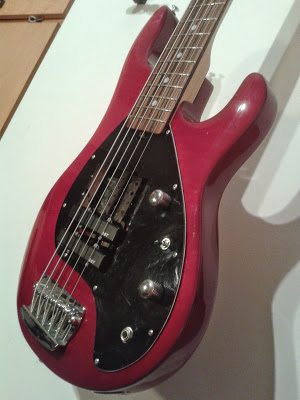

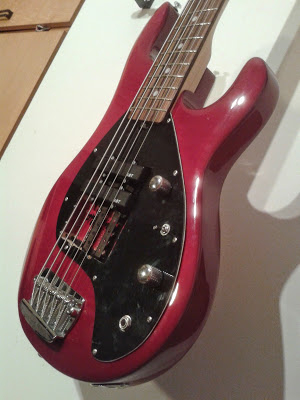

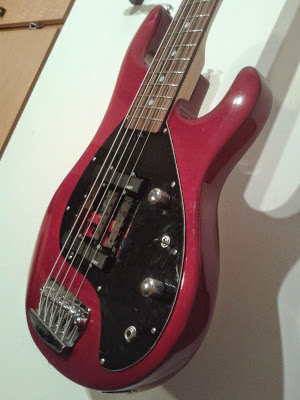

Llevo unas semanas modificando uno OLP MM3 rojo con el fin de que tenga 2 pastillas singles tipo jazz bass que se puedan mover desde posiciones jazz-bass, Musicman, Precision, etc...
Además ambas pastillas se pueden conectar en série o en paralelo con un miniswitch. Siempre suenan las dos a la vez de una forma o de otra, nunca suena una de las dos en formato single.
Tengo que acabar de encontrar la forma de que las pastillas se deslicen bién en los raíles sin tener que hacer mucha fuerza, sin que se enganchen, y que a la vez no se muevan cuando no deben.
También quiero poder controlar la altura de las pastillas a lo largo de los raíles (mas altas en puente que en mástil) y acabar de calibrar, ajustar y quintar el bajo, que tiene las cuerdas muy altas.
Por cierto, suena muy bién. En las dos primeras posiciones con las pastillas en paralelo suena a MusicMan y a Jazz-Bass. En la tercera posición con las pastillas en série suena a Precision! La primera posición en série también me gusta mucho como suena.
Además ambas pastillas se pueden conectar en série o en paralelo con un miniswitch. Siempre suenan las dos a la vez de una forma o de otra, nunca suena una de las dos en formato single.
Tengo que acabar de encontrar la forma de que las pastillas se deslicen bién en los raíles sin tener que hacer mucha fuerza, sin que se enganchen, y que a la vez no se muevan cuando no deben.
También quiero poder controlar la altura de las pastillas a lo largo de los raíles (mas altas en puente que en mástil) y acabar de calibrar, ajustar y quintar el bajo, que tiene las cuerdas muy altas.
Por cierto, suena muy bién. En las dos primeras posiciones con las pastillas en paralelo suena a MusicMan y a Jazz-Bass. En la tercera posición con las pastillas en série suena a Precision! La primera posición en série también me gusta mucho como suena.
Ayer me llevé el bajo a ensayar para probarlo y solo del ajetreo del coche se me soltaron algunas tuercas del mecano y me quedé con una pastilla medio colgando... Tengo que estudiar mejor el tema.
De momento mientras no soluciono el tema de los raíles pondré las dos pastillas en posición jazzbass 100% y la pastilla music-man entremedio (que quedará un pelín desplazada hacia el mástil de su posición original) y así con varios artefactos de los mios podré conseguir varias combinaciones interesantes.
De momento mientras no soluciono el tema de los raíles pondré las dos pastillas en posición jazzbass 100% y la pastilla music-man entremedio (que quedará un pelín desplazada hacia el mástil de su posición original) y así con varios artefactos de los mios podré conseguir varias combinaciones interesantes.

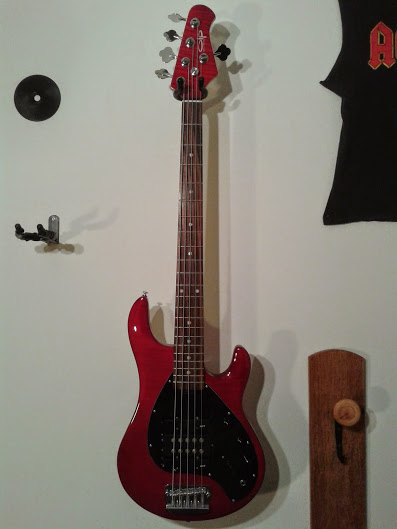

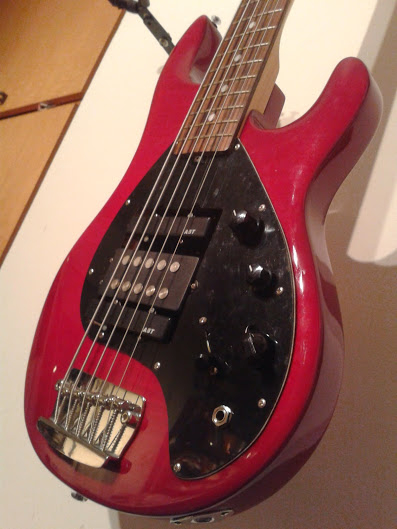

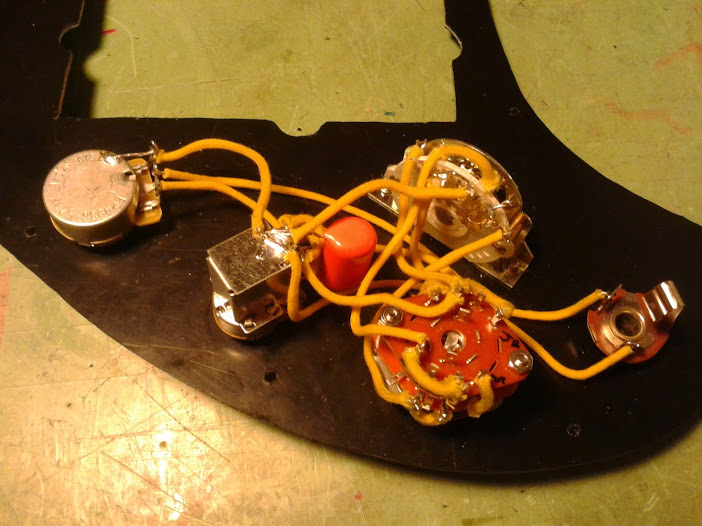

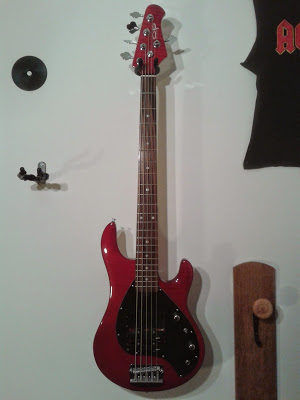

He montado el bajo con la configuración Jazz-MusicMan-Jazz (SHS) y de momento lo dejaré así hasta que encuentre la forma fiable de montar unos raíles para las dos singles.
La idea es poder pasar de sonidos JazzBass a sonidos Musicman, y poderlos combinar. Por eso he agrupado las mismas funciones para cada par de bobinas (jazz-bass por un lado y musicman por otro) que se controlan con el rotatorio de 4 posiciones. Entonces para ambos pares de bobinas el selector funciona así:
En la primera posición suena la single más cercana al puente
En la segunda posición suena la single más cercana al mástil
En la tercera posición suenan las dos en paralelo (el sonido habitual de cualquiera de los dos bajos JB y MM)
En la cuarta posición suenan las dos en série.
Para escojer una de las dos sonidos (JB o MM) o bién para combinarlos entre sí tengo el selector tipo telecaster de 4 posiciones también:
En la primera posición suenan solamente las pastillas JazzBass (combinadas como mande el rotatorio)
En la seguna posición suenan solamente la pastilla MusicMan (...)
En la tercera posición suenan ambas en paralelo
En la cuarta posición suenan ambas en série.
De esa forma tendríamos 16 combinaciones (4x4)
1.1 - [s__] jazzbass puente
1.2.- [_s_] musicman single puente
1.3.- [ss_] ambas singles puente en paralelo
1.4.- [SS_] ambas singles puente en série
2.1.- [__s] jazzbass mástil
2.2.- [_s_] musicman single mástil
2.3.- [_ss] ambas singles mástil en paralelo
2.4.- [_SS] ambas singles mástil en série
3.1.- [s_s] ambas jazzbass en paralelo
3.2.- [_h_] ambas musicman en paralelo
3.3.- [ssss] las 4 bobinas en paralelo
3.4.- [s-ss-s] jazzbass en paralelo y en série con musicman en paralelo
4.1.- [S_S] ambas jazzbass en série
4.2.- [_H_] ambas musicman en série
4.3.- [S-H-S] jazzbass en série y en paralelo con musicman en série
4.4.- [SHS] las 4 bobinas en série.
Además en el pote de tono hay un pushpull para poner la pastilla JazzBass del mástil fuera de fase, de forma que que en qualquiera de las posiciones donde la pastilla Jazz grave esté combinada con otras pastillas se puede activar y cambia a un sonido más nasal y con menos graves, eso implica que tendría 8 sonidos más! un total de 24!
La idea es poder pasar de sonidos JazzBass a sonidos Musicman, y poderlos combinar. Por eso he agrupado las mismas funciones para cada par de bobinas (jazz-bass por un lado y musicman por otro) que se controlan con el rotatorio de 4 posiciones. Entonces para ambos pares de bobinas el selector funciona así:
En la primera posición suena la single más cercana al puente
En la segunda posición suena la single más cercana al mástil
En la tercera posición suenan las dos en paralelo (el sonido habitual de cualquiera de los dos bajos JB y MM)
En la cuarta posición suenan las dos en série.
Para escojer una de las dos sonidos (JB o MM) o bién para combinarlos entre sí tengo el selector tipo telecaster de 4 posiciones también:
En la primera posición suenan solamente las pastillas JazzBass (combinadas como mande el rotatorio)
En la seguna posición suenan solamente la pastilla MusicMan (...)
En la tercera posición suenan ambas en paralelo
En la cuarta posición suenan ambas en série.
De esa forma tendríamos 16 combinaciones (4x4)
1.1 - [s__] jazzbass puente
1.2.- [_s_] musicman single puente
1.3.- [ss_] ambas singles puente en paralelo
1.4.- [SS_] ambas singles puente en série
2.1.- [__s] jazzbass mástil
2.2.- [_s_] musicman single mástil
2.3.- [_ss] ambas singles mástil en paralelo
2.4.- [_SS] ambas singles mástil en série
3.1.- [s_s] ambas jazzbass en paralelo
3.2.- [_h_] ambas musicman en paralelo
3.3.- [ssss] las 4 bobinas en paralelo
3.4.- [s-ss-s] jazzbass en paralelo y en série con musicman en paralelo
4.1.- [S_S] ambas jazzbass en série
4.2.- [_H_] ambas musicman en série
4.3.- [S-H-S] jazzbass en série y en paralelo con musicman en série
4.4.- [SHS] las 4 bobinas en série.
Además en el pote de tono hay un pushpull para poner la pastilla JazzBass del mástil fuera de fase, de forma que que en qualquiera de las posiciones donde la pastilla Jazz grave esté combinada con otras pastillas se puede activar y cambia a un sonido más nasal y con menos graves, eso implica que tendría 8 sonidos más! un total de 24!

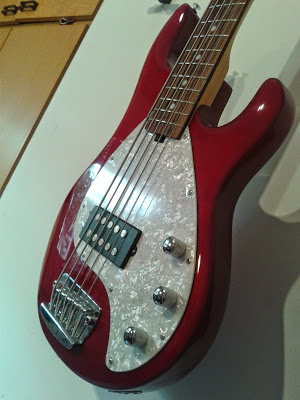

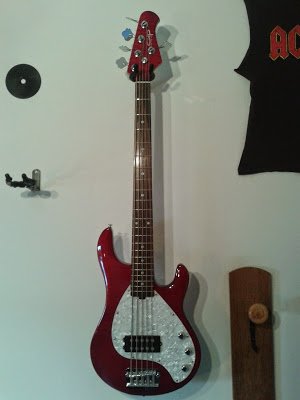

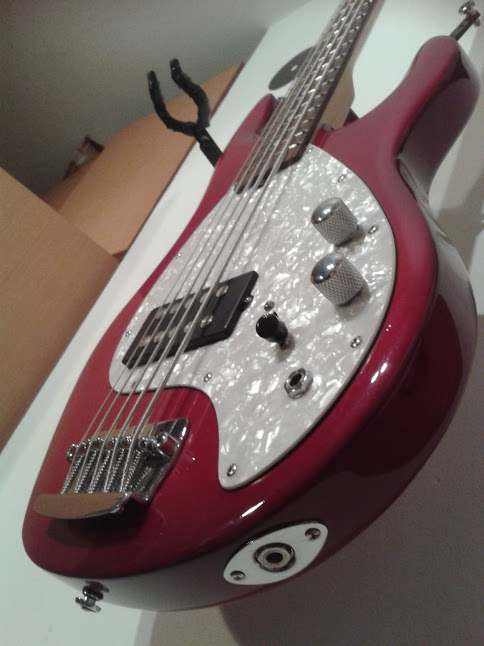

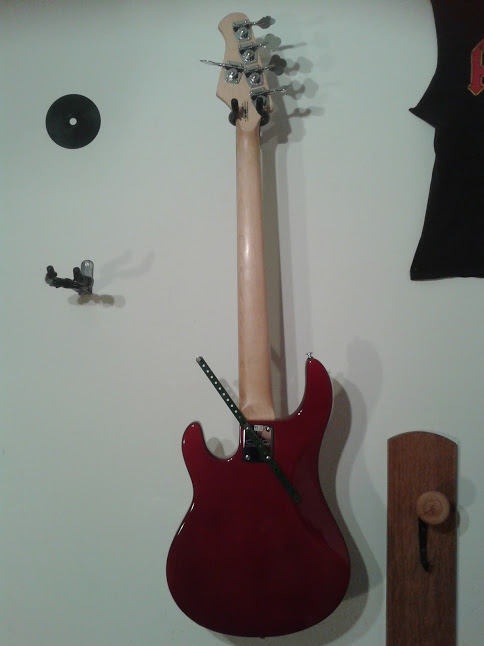

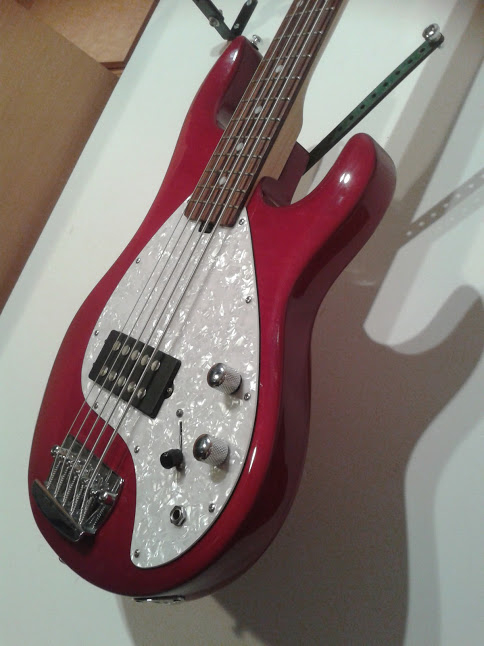

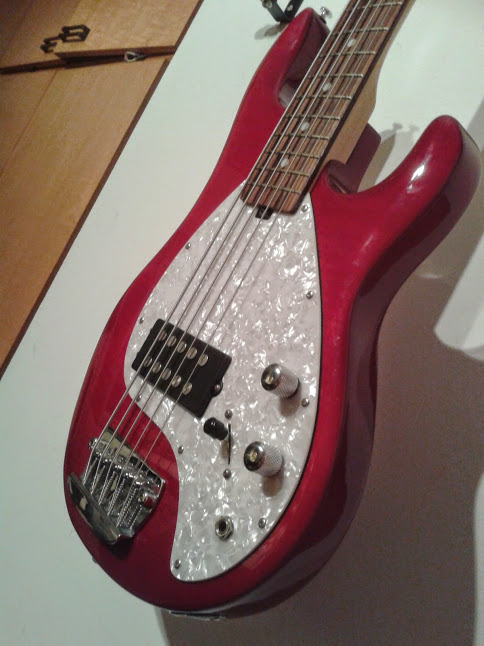

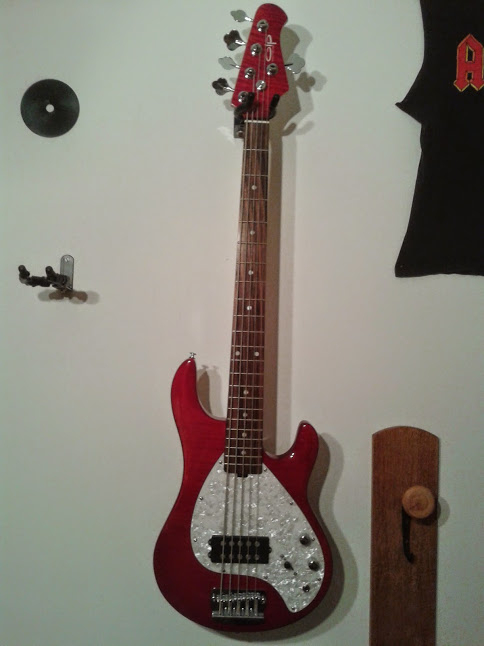

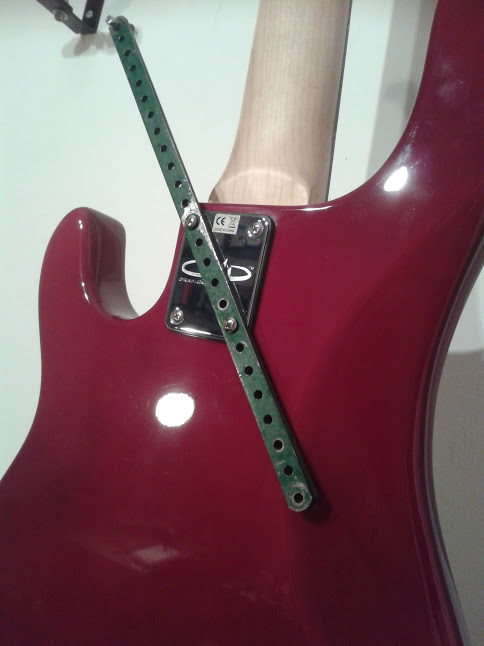

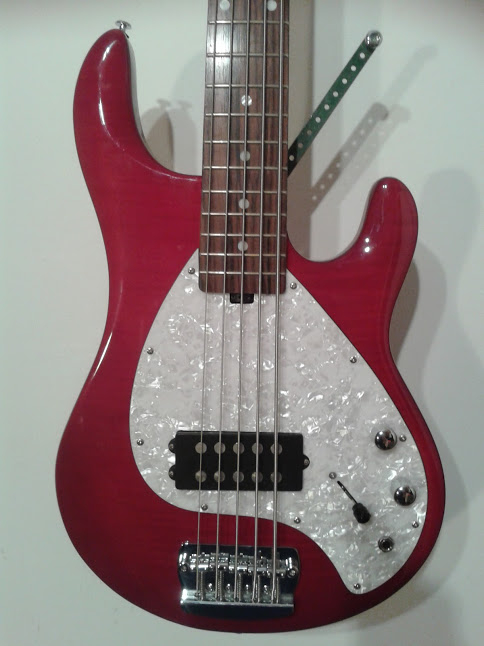

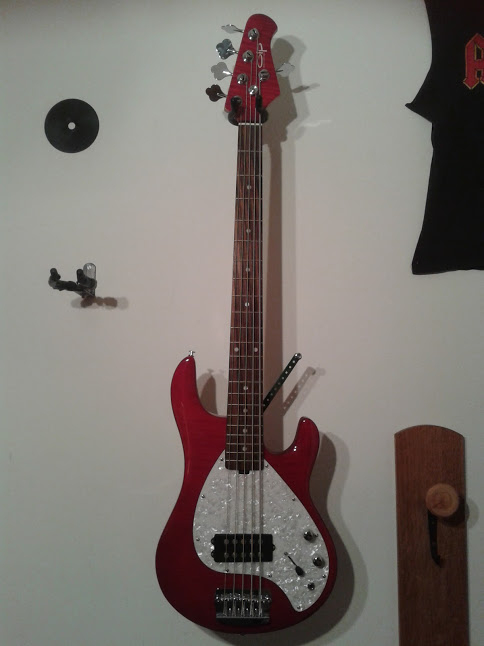

Al final al OLP MM3 le devolví su aspecto original, con su golpeador blanco perla, pero con un selector telecaster de 4 posiciones (single1-single2-paralelo-serie), un tono y un volumen, dejando la salida de jack en el golpeador.
Después como no lo uso porque no estoy hecho a las 5 cuerdas (estoy buscando un MM de 4 cuerdas) y tengo un colega zurdo que queria probar un 5 cuerdas transformé el OLP MM3 a un bajo zurdo, invirtiendo las cuerdas, ajustando los sillines del puente e invirtiendo la cejuela. Afinación BEADG y una barra metálica para poder colgarse el bajo bién equilibrado:
Después como no lo uso porque no estoy hecho a las 5 cuerdas (estoy buscando un MM de 4 cuerdas) y tengo un colega zurdo que queria probar un 5 cuerdas transformé el OLP MM3 a un bajo zurdo, invirtiendo las cuerdas, ajustando los sillines del puente e invirtiendo la cejuela. Afinación BEADG y una barra metálica para poder colgarse el bajo bién equilibrado:
Os cuento algunos de los proyectos en los que ando metido, a los que he podido dedicar algunas horas en el taller. Como ando muy atareado en Herrera, no tengo tanto tiempo para los proyectos, ni para colgarlos por aqui, ni mucho menos para hacer videos...
Le he puesto trastes a mi bajo Peavey Zephir! una mejora que le hacia falta, con las 20 combinaciones de pastillas, unas buenas cuerdas de entorchado redondo y un ajuste con el mastil planito y cuerdas bajitas suena de escandalo, no tiene nada que envidiar a mi Lorita Element!
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Me queda pendiente hacerle cambiar la disposición de los potenciometros, añadiendo un quinto agujero en la tapa para poder tener el jack más accesible, ahí abajo es imposible!!
A otro al que le he metido mano es a mi Super PBass, primero le añadí una segunda pastilla musicman en la posición grave y después se la quite para acabar cambiandole el mastil por uno de jazzbass, fretless con diapason de palorosa.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
una locura de controles: volumen, balance mm mastil (serie-single-paralelo), balance MM-Precision, balance entre las dos MM, balance MM puente (serie-single-paralelo), tono pasivo.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Ahora solo tiene un volumen, un switch Precision-PMM-MusicMan, un balance para la MM (serie-single-paralelo) y el tono pasivo.
También le he metido mano al HK de 7 cuerdas fretless, al que aun me queda pendiente trastearlo. Como no es facil encontrar pastillas de 7 cuerdas le he puesto 4 pastillas de Precision de forma que cada una llega a dos cuerdas menos una que solo es para la cuerda grave.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Las pastillas estan conectadas dos pares en série y entre los pares en paralelo. Los controles siguen igual, balance de pastillas en el chickenhead, volumen y tono para cada "pastilla" (puente y mástil) y un switch que no está conectado a nada...
El último que he terminado (porque tengo otro a medias) es mi primer bajo tipo MusicMan, que he montado con el mástil de arce del superPbass, la segunda pastilla MusicMan del superPbass, el previo activo de 2 bandas aguilar que le he retirado a mi bajo Lorita Element (una pista del proyecto que tengo a medias) y el cuerpo de un samick precision como base.
Usando las herramientas que dispongo en herrera (eso en mi casa es imposible) he fresado el hueco para una pastilla MusicMan en su posición original (a 29,5 pulgadas de la cejuela o traste cero) que viene a caer justo medio centímetro por encima de la pastilla Precision, usando como referencia el mástil de arce Mighty Mite ya puesto en su posición bien atornillado.
He montado una electrónica bastante apañada que me da buenos sonidos tanto en pasivo como en activo, obviemante:
1. Volumen
2. Balance (serie-single-paralelo)
3. realce y recorte de agudos
4. realce y recorte de graves
5. tono pasivo con pushpull que activa o no la electrónica activa.
El previo aguilar cabe bien justito debajo de los dos potes de agudos y graves, y la pila la he podido colocar en el hueco que me ha quedado de la pastilla Precision original, debajo del golpeador negro.
Por una questión de equilibrio he recortado la punta blanca del mismo golpeador precision, me gusta...
[ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ]
Bueno, y el proyecto que tengo a medias es el de cambiar toda la electrónica (añadiendo cosas) al Bajo Lorita Element que me construi en el taller de Xavi, durante el curso de luthier que hice el año pasado. tendrá 5 potenciometros sencillos, nada de potes dobles, para lo que he tenido que hacer una cavidad independiente para la pila y hacer un agujero extra para el jack en la tapa. Falta un elemento sorpresa que ya mencionaré cuando sea el momento, pero avanzo que no seguirá teniendo el selector 5way rotatorio.
[ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ]
Le he puesto trastes a mi bajo Peavey Zephir! una mejora que le hacia falta, con las 20 combinaciones de pastillas, unas buenas cuerdas de entorchado redondo y un ajuste con el mastil planito y cuerdas bajitas suena de escandalo, no tiene nada que envidiar a mi Lorita Element!
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Me queda pendiente hacerle cambiar la disposición de los potenciometros, añadiendo un quinto agujero en la tapa para poder tener el jack más accesible, ahí abajo es imposible!!
A otro al que le he metido mano es a mi Super PBass, primero le añadí una segunda pastilla musicman en la posición grave y después se la quite para acabar cambiandole el mastil por uno de jazzbass, fretless con diapason de palorosa.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
una locura de controles: volumen, balance mm mastil (serie-single-paralelo), balance MM-Precision, balance entre las dos MM, balance MM puente (serie-single-paralelo), tono pasivo.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Ahora solo tiene un volumen, un switch Precision-PMM-MusicMan, un balance para la MM (serie-single-paralelo) y el tono pasivo.
También le he metido mano al HK de 7 cuerdas fretless, al que aun me queda pendiente trastearlo. Como no es facil encontrar pastillas de 7 cuerdas le he puesto 4 pastillas de Precision de forma que cada una llega a dos cuerdas menos una que solo es para la cuerda grave.
[ Imagen externa no disponible ] [ Imagen externa no disponible ]
Las pastillas estan conectadas dos pares en série y entre los pares en paralelo. Los controles siguen igual, balance de pastillas en el chickenhead, volumen y tono para cada "pastilla" (puente y mástil) y un switch que no está conectado a nada...
El último que he terminado (porque tengo otro a medias) es mi primer bajo tipo MusicMan, que he montado con el mástil de arce del superPbass, la segunda pastilla MusicMan del superPbass, el previo activo de 2 bandas aguilar que le he retirado a mi bajo Lorita Element (una pista del proyecto que tengo a medias) y el cuerpo de un samick precision como base.
Usando las herramientas que dispongo en herrera (eso en mi casa es imposible) he fresado el hueco para una pastilla MusicMan en su posición original (a 29,5 pulgadas de la cejuela o traste cero) que viene a caer justo medio centímetro por encima de la pastilla Precision, usando como referencia el mástil de arce Mighty Mite ya puesto en su posición bien atornillado.
He montado una electrónica bastante apañada que me da buenos sonidos tanto en pasivo como en activo, obviemante:
1. Volumen
2. Balance (serie-single-paralelo)
3. realce y recorte de agudos
4. realce y recorte de graves
5. tono pasivo con pushpull que activa o no la electrónica activa.
El previo aguilar cabe bien justito debajo de los dos potes de agudos y graves, y la pila la he podido colocar en el hueco que me ha quedado de la pastilla Precision original, debajo del golpeador negro.
Por una questión de equilibrio he recortado la punta blanca del mismo golpeador precision, me gusta...
[ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ]
Bueno, y el proyecto que tengo a medias es el de cambiar toda la electrónica (añadiendo cosas) al Bajo Lorita Element que me construi en el taller de Xavi, durante el curso de luthier que hice el año pasado. tendrá 5 potenciometros sencillos, nada de potes dobles, para lo que he tenido que hacer una cavidad independiente para la pila y hacer un agujero extra para el jack en la tapa. Falta un elemento sorpresa que ya mencionaré cuando sea el momento, pero avanzo que no seguirá teniendo el selector 5way rotatorio.
[ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ] [ Imagen externa no disponible ]
he terminado de forma satisfactoria la telecaster con cuerpo de acero "TelecaSteel"
lleva una sola pastilla fender 60s en el puente y le he adaptado un circuito tipo ESQUIRE pero con un switch de 4 posiciones:
1. pastilla directa a jack, no responde ni al tono ni al volumen
2. pastilla con control de volumen, no responde al tono
3. pastilla con controles de volumen y tono, el tono lleva un condensador de .022
4. pastilla filtrada con un condensador de .047 fijo, tambien responde al volumen
https://www.facebook.com/media/set/?set=a.899310186773669.1073741878.524582950913063&type=3
lleva una sola pastilla fender 60s en el puente y le he adaptado un circuito tipo ESQUIRE pero con un switch de 4 posiciones:
1. pastilla directa a jack, no responde ni al tono ni al volumen
2. pastilla con control de volumen, no responde al tono
3. pastilla con controles de volumen y tono, el tono lleva un condensador de .022
4. pastilla filtrada con un condensador de .047 fijo, tambien responde al volumen
https://www.facebook.com/media/set/?set=a.899310186773669.1073741878.524582950913063&type=3
