Montaje Plexizer, pura distorsion marshall moderno de categoria!

Hay algun tema donde se haga el tweed 57?

OFERTAS Ver todas

-12%

Universal Audio UAFX Lion 68 Super Lead Amp

313 €

Ver oferta
-61%

DR LH-9 TITE-FIT 9-46

3,94 €

Ver oferta
-15%

Hughes&Kettner TubeMeister Deluxe 40

679 €

Ver oferta

#73 Yo encontre esto paco https://www.google.com/search?q=TWEED+57+LAYOUT&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiihZDrx5_fAhXHgJAKHbUqCI8Q_AUIDigB&biw=1098&bih=518#imgrc=nD0lRNAmO6tT9M:

http://revolutiondeux.blogspot.com/2012/06/wampler-tweed-57.html

yo he hecho hilos de todos esos pedales:

https://www.guitarristas.info/foros/previo-jcm800-transistores-formato-pedal-fet-j201/221598

y este el wampler:

https://www.guitarristas.info/foros/montaje-wampler-tweed-57-distorsion-suena-valvulas/238970

#1
Cuál es la Función de los trimers? Digo, sé para que sirve un trimmer, pero exactamente aquí no lo entiendo, y tampoco veo en el esquema donde están marcados.

1 respuesta directa

"panchobecker" escribió:
#1
Cuál es la Función de los trimers? Digo, sé para que sirve un trimmer, pero exactamente aquí no lo entiendo, y tampoco veo en el esquema donde están marcados.

Ya encontré los trimers, me estaban picando los ojos. Pero aún tengo una duda, van al máximo, mínimo, en medio?

#76 es para regular el voltaje de los transistores tiene q tener 4.5v aproximadamente cacho

"Angus Ruiz" escribió:
#78 por Angus Ruiz hace 1 hora
#76 es para regular el voltaje de los transistores tiene q tener 4.5v aproximadamente cacho

Muchas gracias

Más que 4.5v yo diría ajustar al gusto de cada uno.

Yo suelo ajustarlos más bajos, unos 3.5v, así meten más caña.

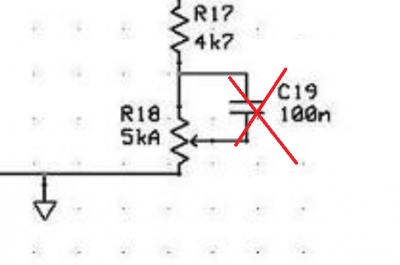

Tony saludos, tengo una gran duda sobre la modificación que realizaste en el pote de presence. Entiendo el esquema de como solucionas la salida de la señal entre el pote de volumen y el nuevo pote de presence pero la parte de la resistencia de 5K1 y el condensador de 100nF,...ni idea, no lo consigo entender en el esquema que modificaste.

A ver si es esto: el condensador de 100nF lo elimino y la resistencia de 5K1 donde iria en este esquema???En serie con la resistencia R17 terminando en tierra? He leido que se pone entre las patillas 3 y 2 pero entonces,...no quedaria esa rama del circuito abierta? A ver si me puedes sacar de esa duda.

Gracias de antemano

Archivos adjuntos ( para descargar)

No me acuerdo bien, aqui esta puesto lo que hay que hacer:

index.php?controller=forum&action=view_attachment&attachment_id=114943

donde estan las (x) es tachado, ahi no pones ningun componente, el quinto potenciometro que esta tachado no lo pongas tampoco, luego como ves, pones una resistencia de 5k1.

a la salida, veras que el out sale del potenciometro del master la pata 2, justo ahi enganchas el pote de presencia que esta agregado al final,

en la pata 1 del presence, conectas un 33nf a masa, y la pata 2 la conectas al out, asi cuando gires el potenciometro, empiezas a tirar agudos a masa desde el out directamente, esto va bien por que sirve para controlar la presencia.

Muchas gracias,

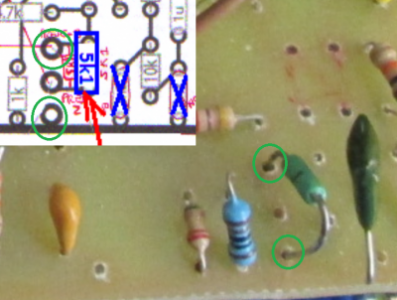

según una foto que subiste de tu montaje, aparecen los tres orificios del pote de presence que se elimina y una de las patillas de la R de 5K1 tiene toda la pinta que va a masa. Si no se hiciese así entiendo que esa zona de circuito estaría abierta.

Por cierto para este pedal que transistores SMD recomendais? Los mmbj201 o los mmbf5457 ???

Muchas gracias de antemano

Archivos adjuntos ( para descargar)
