Montaje Plexizer, pura distorsion marshall moderno de categoria!

Antonio
#85 por Antonio el 02/08/2019

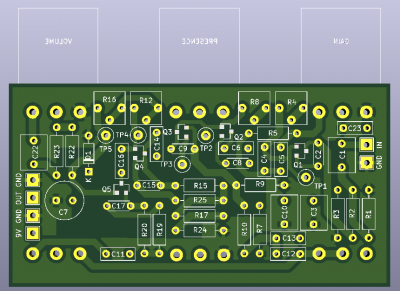

A falta de repasar valores y conexiones otra vez, ya tengo otra placa mas. Tony despues de descubrir estos hilos y vuestro trabajo me estais dando mucha diversion este verano jejeje.
Archivos adjuntos ( para descargar)
Subir
Jesús Arias
#86 por Jesús Arias el 02/08/2019
#85 igual me interesa una placa de esas, si pides varias
Subir
Antonio
#87 por Antonio el 02/08/2019
Jesús Arias escribió:
igual me interesa una placa de esas, si pides varias


Cuando lo tenga todo comprobado y verificado con la info del hilo subo los gerbers. Y cuando tenga tiempo para montarlo y probarlo lo digo tambien. De todas formas en jlcpcb estan regalando los portes ahora y 5 placas estan saliendo por 1.8euros asi que...la placa es 80mm*40mm aprox con los potes a 30 mm cada uno en 2 lineas.

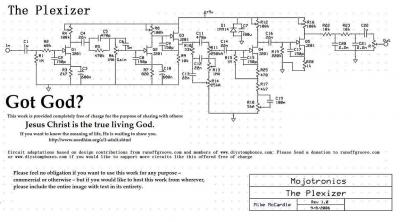

Esta basado en el esquema adjunto con las modificaiones de Tony... auqnue como ya he escrito antes me queda por confirmar los FETs empleados...a ver si Tony nos da luz sobre el tema.

PD. Tengo también el de Dr. Boogie por si te interesa.
Archivos adjuntos ( para descargar)
Subir
Jesús Arias
#88 por Jesús Arias el 02/08/2019
#87 del boogie tengo yo ya en casa que pedí, muchas gracias
Subir
1
Tonyguitar
#89 por Tonyguitar el 02/08/2019
Antonio, yo lo hice con el mmbfj201. Es un pedazo de distorsión, de lo mejor
Subir
Antonio
#90 por Antonio el 03/08/2019
Me lo apunto. Muchas gracias!
Subir
Antonio
#91 por Antonio el 03/08/2019
Ahora al hilo del pedal jcm800!!!! Jajajajaja. Que más pedales aparte del Boogie, Plexi y del JCM800hay por ahi?
Subir
Tonyguitar
#92 por Tonyguitar el 03/08/2019
El drbooguie, el bsiab2, el tweed57 shred master, the guv nor, y unos cuantos más.


Y si te apañas un boss ds1, hay una mod que es la leche.


Por cierto, hay un montaje del jcm800 con j201 que es la ostia, ese es el mejor de todos.
Subir
Antonio
#93 por Antonio el 03/08/2019
El jcm y el tweet serán los siguientes. Tony, que diferencias hay entre el jcm800 este que me recomiendas y el plexizer?
Subir
Tonyguitar
#94 por Tonyguitar el 04/08/2019
Son muy parecidos, pero el jcm800 es mucho más versátil.

Son casi los dos mejores distorsionadores que he probado nunca.
Subir
Damian
#95 por Damian el 14/09/2019
Buen dia! Perdon mi ignorancia pero
Que valores tienen los
T1, t2, t3, T4
Y los
Q1, q2, q3, q4, y Q5???

Es mi segundo pedal que voy a armar y me falta comprar solo esos elementos
Bueno espero alguien me ayude, mil gracias esta muy bueno el foro
Subir
Tonyguitar
#96 por Tonyguitar el 14/09/2019
Mirate el schematic.

Los trimmers don de 100k, los transistores pueden ser j201 todos.


Si no encuentras también sirven los 5457, mmbfj201, etc.
Archivos adjuntos ( para descargar)
Plexizer_s diystompboxes.JPG
Subir
1
