Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

Lespaulhc
#685 por Lespaulhc el 24/06/2018

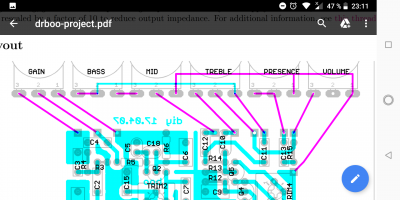

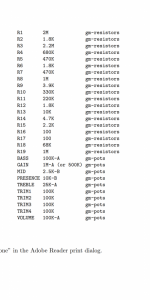

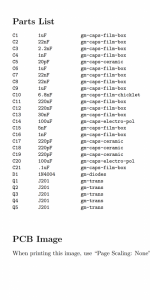

La lista de componentes de las pcb
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#686 por Lespaulhc el 24/06/2018
Para que tantas placas dices pues lo minimo a comprar son 5 pero 10 valen igual.y te aseguro que montare unos cuantos.y si también opino igual el boogie es el mejor pedal.en una caja doble me hare el booguie +booster vy zevex+deep blue delay.tipo pedalera de aluminio.la caja es doble 1590bb.en un hilo tb hice el pcb del delay.ahora al igual me fabrico la pcb del ibanez tubescreamer 808.y mas adelante un loop station.
Subir
vedaabierta
#687 por vedaabierta el 24/06/2018
Buff,pues a mi me has hecho un favor impagable,me han pedido que monte 2 y solo pensar que tenia que volver a sacar las cubetas y demas me estaba echando para atras.
Subir
Lespaulhc
#688 por Lespaulhc el 24/06/2018
#687 pues ya sabes jeje ya nos pondras unas imágenes.ya que me pegue un currazo haciendo el diseño me haria ilusion ver como te quedaron.
Subir
toni.kt88
#689 por toni.kt88 el 24/06/2018
#688
Muchas gracias!!!!
Subir
vedaabierta
#690 por vedaabierta el 24/06/2018
Una cosilla,cuando voy a subir el archivo me dice 'the review has failed' y no sube mas del 21%.
Alguna idea?

Pd.Si consigo que me llegen te mando un pas de ellas.menudo currazo.
Subir
Lespaulhc
#691 por Lespaulhc el 24/06/2018
Tony donde compras los smd mmbfj201.
Y como los instalas?en AliExpress a 20unidades 3,70 euros.
Subir
Lespaulhc
#692 por Lespaulhc el 25/06/2018
#690 lo mirare
Subir
Lespaulhc
#693 por Lespaulhc el 25/06/2018
Ami si me sube mira
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#694 por Lespaulhc el 25/06/2018
Ah este es el delay perdona
Subir
Lespaulhc
#695 por Lespaulhc el 25/06/2018
Si ke funciona te dejo otros haber si te van aparte del boogie.si no van te envio por email
Archivos adjuntos ( para descargar)

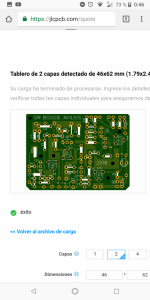

Gerber_DOCTOR BOOBGIE_20180624040749.zip

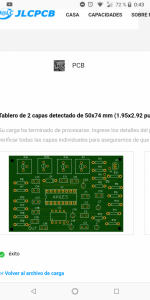

Gerber_NEW_PCBDELAY_20180618000224.zip
Gerber_AMP_5W_AKILES_20180624001626.zip
Subir
Lespaulhc
#696 por Lespaulhc el 25/06/2018
Esta noche repaso tu problema desde el ordenador
Y te confirmo vedaabierta te digo algo.
Subir
