Modificaciones a Academy Strato

Dokken
#13 por Dokken el 05/01/2018
Muy guapa esa academy compañero!!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Boss Katana 50 MKII
    269 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
Leosuro
#14 por Leosuro el 05/01/2018
Esta quedando muy bien.
Subir
Isac
#15 por Isac el 05/01/2018
Gracias!! :D
El acabado no está perfecto...pero bueno como es un estilo un poco rústico... Jejeje
Ahora se me plantea un gran dilema; no tengo ni idea de la electrónica! Y querría saber cómo hacer para cambiar las pastillas y como conectarlas, o si se puede hacer!

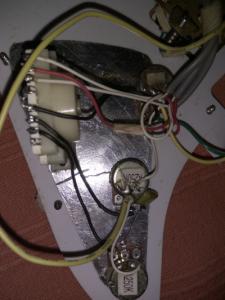

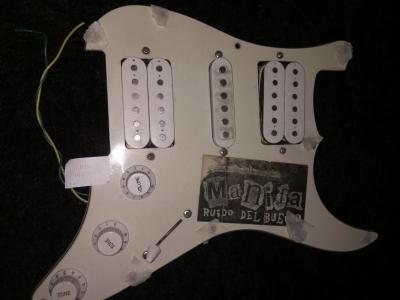

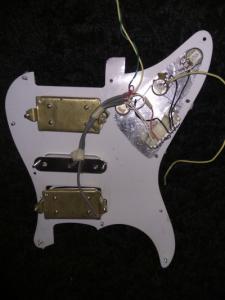

Esto es lo que tengo:
Archivos adjuntos ( para descargar)
Subir
Isac
#16 por Isac el 05/01/2018

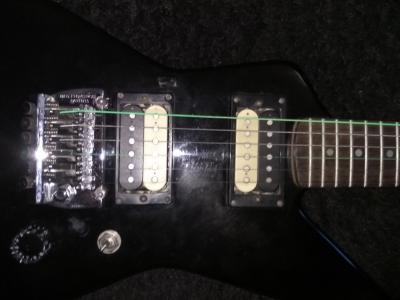

Y querría poner estas pastillas, pero sería nada más ponerlas en lugar de las otras? Funcionaría tal cual, o habría más obra?
Archivos adjuntos ( para descargar)
Subir
Isac
#17 por Isac el 05/01/2018
La pastilla simple se quedaría la misma
Subir
Isac
#18 por Isac el 06/01/2018

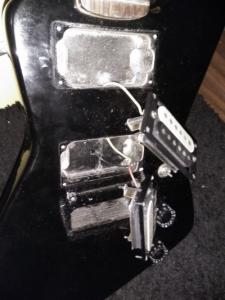

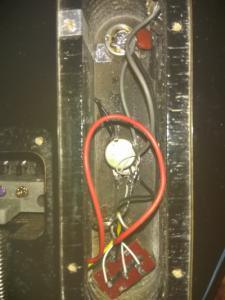

Por si ayuda, estos son las tripas de la Epiphone Explorer de la que quiero coger las pastillas.
A ver si alguien pudiera recomendarme cómo seguir con esto, para cambiarle las dobles originales por las de la Epiphone y dejarlo listo para funcionar... he leído bastantes hilos, aunque creo q ninguno para mi caso (HSH, 1 pote volumen y 2 tono), y no me empano de nada... :sonrojado: si yo aprobaba tecnología!!!! :jajaja:
Las pastillas originales tienen 3 cables, las Epi no lo sé. Todavía no he tocado nada de cables por si luego no sabía volver a ponerlo.
Gracias compañeros!!! :victoria:
Archivos adjuntos ( para descargar)
Subir
Julián Martín
#19 por Julián Martín el 07/01/2018
#18 Hola, Si las originales tienen 3 cables y las de la epi también cambialas soldando los cables en los mismos sitios donde estaban. te puede ayudar hacerte un esquema en papel, (a mi me ayudó por qué con las fotos me lio)
Si las pastillas de la Epi tuvieran 5 cables podrías poner si quieres una palanca para cambiar entre simple o humbucker.
Subir
bustillo
#20 por bustillo el 07/01/2018
El diseño de la pala muy guapa.
Subir
Isac
#21 por Isac el 07/01/2018
De lujo!! gracias
Igual esta tarde me pongo a ello entonces :ok: llamaré al bajista, que es electricista, pa que me supervise a cambio de unas cervecitas jeje
Muchas gracias compañeros, ya iré comentando como va
Subir
Isac
#22 por Isac el 08/01/2018
Está hecho!
Mal, pero hecho .
Cambié las pastillas y suenan, excepto la del puente que a veces se corta y el Jack que mete ruidos... :nono: no puede salir todo bien a la primera y serán mis soldaduras chapuzas, espero

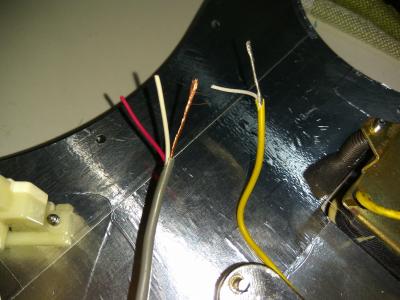

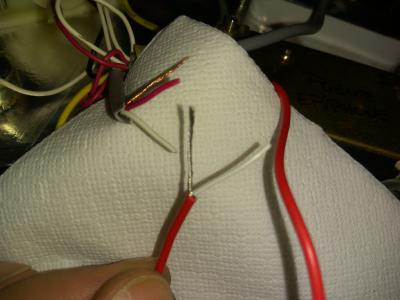

El caso es que cuando me puse a ello, corto cable de las pastillas academy y salen tres con esperaba, uno blanco uno rojo y otro pelado. Y cuando corto las Epiphone deseando que salieran tres, pero esperando que fuera de cinco...van y salen dos solamente! Uno pelado y otro blanco. Se jodió, no he leído nada sobre esto!
Pero por medio de fotos con mi colega electricista, me ha guiado bien y se ha podido llegar a puerto.
Total que; el cable blanco que venía de la pastilla con el cable blanco(que si no recuerdo mal venía del selector) y el cable pelado de la pastilla con el rojo que (creo) venía del la soldadura en la parte superior del pote de volumen. Me sobraba el pelado que venía del pote también, con el que hice masa hasta la base metálica de la pastilla.
Casi no hice fotos del proceso, únicamente de las partes
Archivos adjuntos ( para descargar)
Subir
Isac
#23 por Isac el 08/01/2018
Pero bueno, como habrá que volver a empezar haré más. Miraré si se ha soltado algun cable o estén tocándose dos que no deban...
Las masas a pastillas y puente son especialmente chapuceras. Ya lo veré otro día.

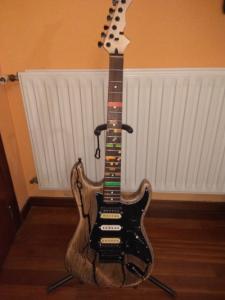

Pero bueno, así va quedando.
Un saludo gente del foro y gracias!
Archivos adjuntos ( para descargar)
Subir
Isac
#24 por Isac el 08/01/2018

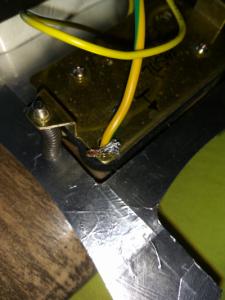

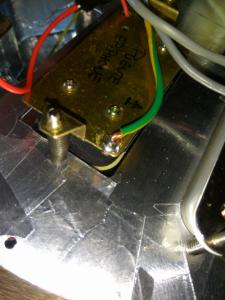

Hoy no hice ná, un par de fotos de las masas de las pastillas, que están enganchadas pero bailan...
Y agujeros para los clavijeros y atornillados
Archivos adjuntos ( para descargar)
