MOD Joyo/HB Ultimate Drive

jabi2024
#1 por jabi2024 el 23/05/2018
Hace poco me llegó un Joyo Ultimate Drive de un cambio y a pesar de que no sonaba mal, no me convencía del todo. Graves embarrados, mala respuesta del pote de drive, tono raro...

El caso es que buscando info sobre el pedal, que se supone que es un clon del Fulltone OCD, me encontré con una modificación muy interesante, ideada originalmente por la compañía Freekish Blues. Los pájaros estos habían cogido Joyos, les habían cambiado algunos componentes, los habían metido en otra caja y los vendían a 170 pavos la pieza, bajo el nombre Alpha Drive. Obviamente, la comunidad DIY se dió cuenta y la compañia no tardó en desaperecer. Dicen que aún les escupen por la calle. Yo ese dato lo desconozco.

Esta es la modificación que hacían y que mejora mucho la respuesta del pedal. Sobre todo en graves y cómo responde el pote de Tono.

Materiales necesarios:

- Un Joyo/HB Ultimate Overdrive
- Potenciometro de 500K Log.
- Resistencia de 1K5
- Resistencia de 470K
- Condensador de 100nF
(Yo he usado uno de tantalio pero vale cualquiera de ese valor)

Procedimiento:

- Retirar el pote de Gain de 1M Log y poner el nuestro de 500K. También se puede soldar una resistencia de 330K entre las patillas de fuera del potenciomentro original y la cosa sería parecida aunque no igual.
- Soldar la resistencia de 1K5 entre las patillas de fuera del pote de Tono.
- Soldar la resistencia de 470K entre las patillas de fuera del pote de Level.
- Sustituir C9 por nuestro condensador de 100nF. El C9 original es de 1uF electrolítico. Si lo sustituís por uno de tantalio, ojo con la polaridad. Hay que respetarla o tendréis un bonito petardo.
- Si tu placa es versión 2010.11.24, el diodo de germanio estará soldado al revés. Es un error de la serigrafía de la placa que lleva al chino que los monta a equivocarse. Hay que desoldarlo y darle la vuelta. Por culpa de esto, al ser ese diodo para el clipping, sólo la mitad de la señal se recorta.
- (Opcional) Los cables que van del pulsador a la placa son una basura. Mejor cambiarlos.

Os dejo algunas fotillos.

Placa ORIGINAL: https://ibb.co/cvQxVo
Placa MODIFICADA: https://ibb.co/nAVWqo
Cableado sustituido: https://ibb.co/cux0i8

Fuente original en inglés: https://prentisseffects.blogspot.com.es/2017/01/joyo-ultimate-drive-mod.html
Subir
3
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
J.C.
#2 por J.C. el 23/05/2018
Y que tal suena ahora?
Subir
1
NiLace
#3 por NiLace el 29/05/2018
Me ha matado que venga el diodo soldado al revés.
Subir
jabi2024
#4 por jabi2024 el 29/05/2018
#3 Pues así es. Realmente el problema está en la serigrafía de la placa que está incorrecta. Lo que no sé es si en la unidades más nuevas sigue estando mal.
Subir
jabi2024
#5 por jabi2024 el 29/05/2018
Al final, dado que ha quedado sonando tan guay y se va a quedar fijo en la pedalera, le he borrado el diseño horrible ese que trae y lo he rediseñado a mi gusto.




Subir
pyngwie Baneado
#6 por pyngwie el 29/05/2018
donde va a para un diseño y otro... el tuyo mucho mas gracioso y bonito
Subir
1
jabi2024
#7 por jabi2024 el 30/05/2018
#2 Suena con más ganancia, más graves y mejor respuesta de los potes.
Subir
vedaabierta
#8 por vedaabierta el 17/06/2018
buenas,una cosilla,si la vista no me falla en la foto de la placa modificada tienes el diodo montado alreves.
Subir
jabi2024
#9 por jabi2024 el 17/06/2018
#8 Está explicado... Al diodo hay que darle la vuelta porque viene mal montado de fábrica. Poreso en la placa ya modificada está al revés.
Subir
vedaabierta
#10 por vedaabierta el 18/06/2018
No,si lo que digo es que lo tienes alreves en la placa modificada y en la original estaba bien,el negativo del diodo va en el pad de alado del switch hi/lo.
Te lo digo porque en el mio estaba al reves,pero en el de un colega estaba bien puesto aunque la serigrafia estaba alreves, los dos con la misma revision de placa y recibidos en el mismo pedido.
Subir
vedaabierta
#11 por vedaabierta el 18/06/2018

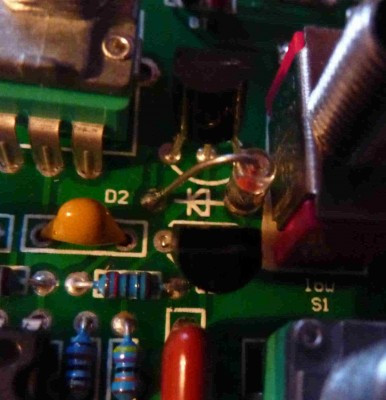

Asi estaria bien.
Subir
jabi2024
#12 por jabi2024 el 18/06/2018
Así estaría bien según la serigrafía, pero como explico arriba, es la serigrafía la que está mal. Por eso hay que ponerlo al revés de cómo está indica la serigrafía de la placa.
Subir
