¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#577 por Lespaulhc el 18/03/2018
Haciendo numeros en una tienda de españa con envio y iva con tolex.resistencias de 1w y 2w condensadores orange y mullar interruptores cable apantallado pcb virgen zocalos potes alpha
Knobs tipo marshall c radiales 450v todo para el jcm800 sin contar la madera ni valvulas ni trafos
Sale por 70 euros...a falta de lo dicho mas la cola para el tolex.osea que calculo que este jcm800 comprando todo nuevo menos los trafos que serian alogenos puede costar unos 110 euros.
Asi que el que lo fabrique y lo venda por menos de 150 euros esta perdiendo dinero.Es un apunte para el que quiera hacerlo desde cero.Lógicamente si comprais en china se reduce el precio.lo calcule por curiosidad...ya se que como tony y yo por ejemplo si tienes piezas el coste es 22 euros como dice tony ..
Pero pensar que 1 metro de tolex ya vale 25 euros.el asa 3 euros tornillos cola etc...incluso las maderas en una tienda de bricolaje. Minimo ya son 10 euros...los knobs marshall ya valen unos 10 euros.luego las cantoneras ponle minimo 6 euros.el cable de alimentacion 4 euros.los interruptores tipo marshall ya vale 5 euros..los 2 pdt de palanca hi lo y otro simple 3 euros.las resistencias a 14centimos.si vais sumando da lo que os digo unos 100 euros.eso si tendreis tolex para 2 o 3 previos.
Subir
txe
#578 por txe el 18/03/2018
tolex yo no encontre, tendras que buscar polipiel que las hay por tiendas web de tejidos 8€ metro
( es lo que utilizan laws marcas baratas de pantallas) creo recordar, otra cosa que me quedo pendiente buscar en un taller de tuneo de cerca de casa preguntar por vinilo rugoso que imite el tolex.
Subir
TonyGT-Ibiza
#579 por TonyGT-Ibiza el 18/03/2018
el tolex es facil tio, compra escay en esos sitios donde reparan y tapizan sillas y sofas, a mi me vendieron dos retales, eso si, me cobraron 10 euros las muy cabronas de las tias, el scay se trabaja mejor que el tolex, por que se puede estirar y si te quedas corto puedes tirar un poco para llegar al sitio.
Subir
1
TonyGT-Ibiza
#580 por TonyGT-Ibiza el 18/03/2018
¿polipiel y escai es lo mismo verdad?
https://www.polipiel.com
a mi ya te digo, fui a un taller de esos que tapizan sillas y sofas y me dieron un par de retales, bueno, eran unas colombianas las tias, regalar no regalan nada, me cobraron 10 euros por dos trozos de recortes para poder hacer el pre del fender twin y el mesa booguie dual rectifier, uno blanco y otro rojo,
para el jcm800 use uno en color negro que yo ya tenia, lo podeis ver en mi cabecera de facebook:

https://www.facebook.com/photo.php?fbid=10214065497096472&set=a.10200676693264744.1073741825.1383294707&type=3&theater

https://www.facebook.com/TONYGT.IBIZA
Subir
Lespaulhc
#581 por Lespaulhc el 18/03/2018

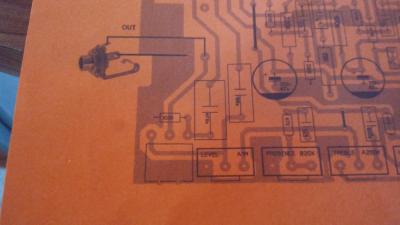

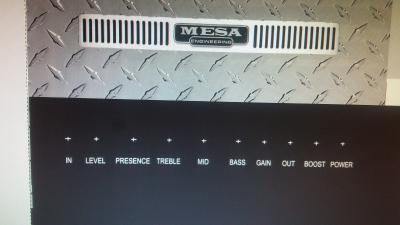

Lo expongo aqui el dual rectifier 3 rusas tiene el Engl mod un interruptor on on 3 pins pero veo que en la pcb hay una casilla para un interruptor pcb de 3 pins al lado del level.si lo pongo en la caratula no sale el hueco.pongo fotos.tendria que hacer la caratula arriba del in o separar un poco el in y poner el interruptor.echame un cable.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#582 por Lespaulhc el 18/03/2018

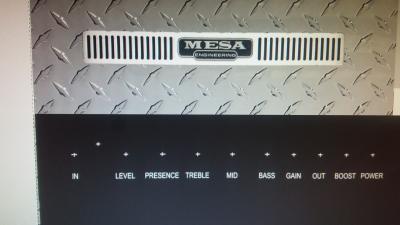

Quedaria algo asi con un interruptor no pcb
Archivos adjuntos ( para descargar)
Subir
txe
#583 por txe el 18/03/2018
en teoria si tony , skai es o era marca alemkana de superficies de interior
Subir
1
Jesus Arias Garcia
#584 por Jesus Arias Garcia el 19/03/2018
las valvulas supongo que son a 12V, aunque solo encuentro de 6,5

me corrijo, acabo de releer el op y veo que en efecto son de 6v
Subir
1
TonyGT-Ibiza
#585 por TonyGT-Ibiza el 19/03/2018
muchas gracias tios, sobre el interruptor ese del mesa booguie no vale la pena ponerlo, yo lo tengo puenteado en el mio para aprovechar los 6 triodos, la unica difernecia entre activar el interruptor a un lado o a el otro es solo eso, que puedes usar 5 triodos o 6 triodos, con ese interruptor puedes saltar el ultimo, yo lo probe y no me gusto, asi que lo puse como digo directo con los 6 tridos.


Para quien quiera saber, las 6n2p son exactamente igual que las ecc83, la unica diferencia es la forma de alimientarlas, las 6n2p solo se pueden alimentar a 6v, mientras que las otras las puedes alimientar a 6 y a 12, la forma de conectar una y otra es igual, solo cambia algo en la alimentacion y, ese pequeño cambio las hace muy apropiadas para estos montajes, el sonido de estas valvulas supera las 12ax7 que yo he probado con diferencia, la 6n2p es una valvula de muchisima calidad, lo que pasa es que es barata por que en la actualidad no se fabrica y los equipos que se hacen hoy en dia no llevan esta valvula, yo si quisiera facilmente podria abrir mi amplificador que lleva ecc83 con alimentacion de filamentos de 6v entre la pata 4,5 unidas y la pata 9, si le pongo la 6n2p lo que hago es quitar la union de la pata 4 y 5 y conectar la alimentacion ahi y, la pata 9 dejarla sin conectar nada, es asi de facil.
Lespaulhc escribió:
Quedaria algo asi con un interruptor no pcb

yo tengo por ahi una direccion de una pagina que se dedica hacer vinilos para frontales, tienen muy buenos precios, con esta hice yo los frontales de mis preamplificadores y algunos pedales, me quedaron espectaculares tio, si te interesa te paso la tienda.
Subir
Lespaulhc
#586 por Lespaulhc el 19/03/2018
Ya me los hice en una imprenta.por cierto dime la conexion para desactivar el interruptor y que se queden 6 triodos.cuando puedas.creo que son los 2 pines de la derecha supongo.
Subir
Lespaulhc
#587 por Lespaulhc el 21/03/2018

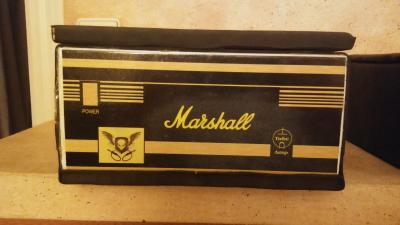

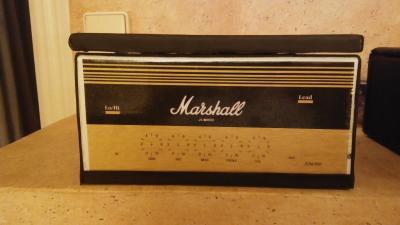

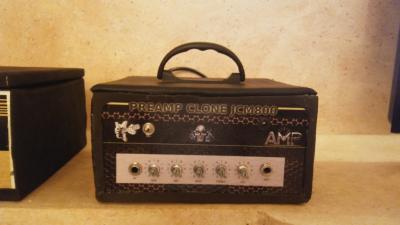

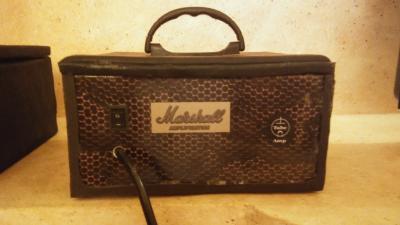

A ver si os gusta. Me faltan los knobs mw tienen que llegar.
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#588 por TonyGT-Ibiza el 21/03/2018
esta guay, se ve vintajero, si le pones las esquinas cantoneras ganara mucho, por ebay cuestan un euro y medio o asi, yo compre varios accesorios para hacermelos y me quedaron bien y gastando muy poco dinero.
Subir
