¡JCM800 preamp sin ruido por 15€!

Tonyguitar
#553 por Tonyguitar el 16/03/2018
va cogiendo forma el invento, pues si, los trafos estos se calientan que da gusto, pero con las lamparas halogenas de 12v se calientan mucho mas, estas lamparas son de 35w y de 50w, fijate 35watios/12v=2,91A (watios dividido por voltios da amperios) asi que imaginate si no iria al limite jejejeje.
Yo cuando hice los preamplificadores estos hice calculos de consumo creo y creo que no llegaba ni a 20w el que mas consumia que era el previo mesa booguie, es por eso que estos transformadores para estos montajes van sobrados.

Yo diria que los trafos de halogenas estos que los habia de 4A podrian servir incluso para hacer un pequeño amplificador de valvulas de esos de 5w con una valvula de potencia de las pequeñas sin que se te venga abajo, la mayoria eran de 3A y 4A creo, por que de 2A se quedaba muy corto, a pesar de que la mayoria de estas lamparas eran de 35w, la puñetera GU 5 jejejeje, ya no me acordaba :D la de 50w quemaba trafos y se ponia en algunas motos de 49 de cross.
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Lespaulhc
#554 por Lespaulhc el 16/03/2018
Si valen para una etapa de 5w sin problemas.
Subir
Lespaulhc
#555 por Lespaulhc el 17/03/2018

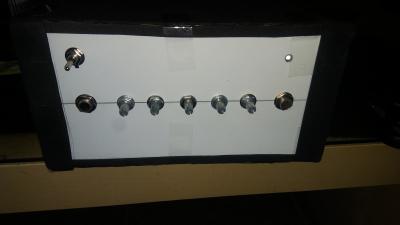

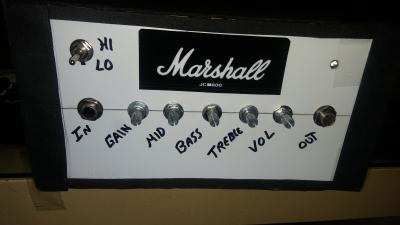

Va cogiendo forma
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#556 por Tonyguitar el 17/03/2018
mola!! ¿y que necesitas para hacerlo funcionar con una valvula de 5 watios una EL84?
Subir
Lespaulhc
#557 por Lespaulhc el 17/03/2018
Aprovechar una valvula pentodo que admita 250v o mas y que si puedes tenga filamentos a 12v seria lo suyo.el83 el84 6v6 el34 etc...acoplarla a la out del jcm800.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#558 por Lespaulhc el 17/03/2018
Con la el34 sonaria muy bien es la mejor valvula.Para mi.solo necesitarias un 7806.regulador.y algun interruptor por si no la quieres usar para apagar filamentos o doble y apagas la corriente tambien y asi lo usas solo previo.el esquema es facil.luego necesitas un trafo 220v 6v o 9v de 1 amperio para salida altavoz.
Subir
Lespaulhc
#559 por Lespaulhc el 17/03/2018
Otra manera te coges una 6n2p y el 84 etc y 2 trafos y te haces un ampli a parte.
El circuito del twin y un pentodo por ejemplo.
Subir
Lespaulhc
#560 por Lespaulhc el 17/03/2018

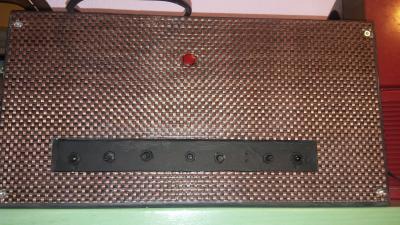

Yo hice el twin y pentodo.con una pcl86.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#561 por Tonyguitar el 17/03/2018
joer, estas hecho un maquina tio, me dan ganas de experimentar, me ha gustao eso de la 6n2p y la el84, ¿lo del trafo de 220v a 9v seria para la salida verdad?
Subir
Lespaulhc
#562 por Lespaulhc el 17/03/2018
Si yo he puesto hasta de 500ma para la salida y funciona igual.hasta puse una pantalla de 400w en el local y sigue vivo.Pillate una pentodo y te hecho un cable con el esquema. Hay valvulas antiguas tipo el41 etc que son baratas.o de tv viejas.tipo pcl86 ecl86 .etc.
Subir
Tonyguitar
#563 por Tonyguitar el 17/03/2018
este verano igual me pongo y hago algo de esto, ya te pedire ayuda por que esto nunca lo hice.
Subir
1
Lespaulhc
#564 por Lespaulhc el 17/03/2018
Tambien pyedes hacer una 6n2p y 2 el84 con trafo salida de 220v 6v ov 6v en mono.y serian el doble de watios.o por ejemplo un hifi stereo mitad de la 6n2p y una el84 x2 y 2 trafos de 220v 6v y 2 bafles .
