¡JCM800 preamp sin ruido por 15€!

Tonyguitar
#517 por Tonyguitar el 25/01/2018
el mesa es solo el canal de distorsion, es monocanal, no tiene canal limpio, creo que ya te lo dije, de todos modos te digo que en ese previo el limpio seria una gilipollez jejeje, en todo caso le pones un interruptor de palanca de 3 contactos de dos circuitos, un doble conmutador vamos para ponerlo en bypass.
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Lespaulhc
#518 por Lespaulhc el 09/02/2018

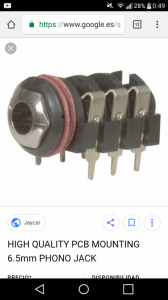

Oye tony sabes si se puede hacer con jack de pcb
Aunque tenga que diseñar la placa pcb o harian ruido? Tambien el Hi y lo.
Archivos adjuntos ( para descargar)
Subir
Arias Electronix
#519 por Arias Electronix el 22/02/2018
los Trafos 220/12v 1A y 2A donde los habeis conseguido? no los encuentro por ningun lado

edit: este valdria?

https://www.serviluz.com/pilas-recargables-y-cargadores-c-65/transformador-led-12v-12w-driver-led-220v-dc-12v-1a-p-463.html
Subir
txe
#520 por txe el 22/02/2018
lespaulhc podrias compartir diagramas para novatos de la etapa de potencia que montes? todavia ando con miedo con esto de pasarme a la alta tension. He visto gordotes solid state de chips con tda por la red de vdeorokola y otro por ahi youtube y a mi me da que eso para guitarra se frie y salta por los aires
veo mejor empezar con montajes a cachos, que con un champ o tweed

Luego tengo una pregunta he visto a tony en fotos con trafos de 4.9a por lo que intuyo que el circuito es el que coge lo que necesita intensidad del trafo. es verdad esto? esta pregunta tambien puede servir para jesus
Subir
1
Lespaulhc
#521 por Lespaulhc el 22/02/2018
#520 Hola hay un post del ampli en el foro de la etapa.los trafos son de alogenos de 220v 11.5v
De 4amp.pero puedes usar primero de 2amp y segundo de 1amp .yo he probado con 1er trafo 1amp y 2º de 500ma.pero las valvulas son 6n2p.
Subir
Lespaulhc
#522 por Lespaulhc el 22/02/2018

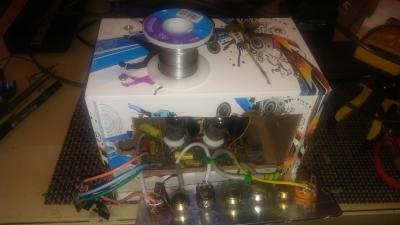

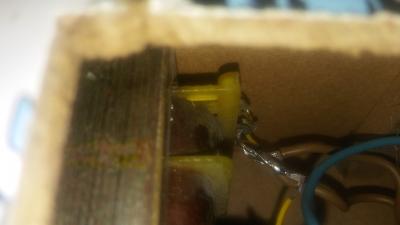

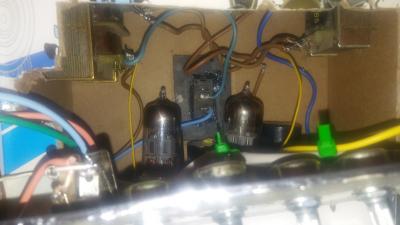

Una foto del 2º jcm800 que estoy en pruebas.trafo 1amp y 500ma.filamentos alterna a 12v.pero no se puede hacer la caja tan pequeña pues se acopla con los trafos las valvulas jajaja.una foto.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#523 por Lespaulhc el 22/02/2018
Es un problema de acople microfonismo.
La solucion los trafos por fuera en la parte de arriba.
Subir
txe
#524 por txe el 23/02/2018
Pues no lo encuentro y mira que he mirado por foro y leido este post desde hace tiempo, acabo de encontrar esto incluyendolo en clon champ ya tengo algo para leer: http://www.pisotones.com/GORG/Pablocarrillo/GA5-JCM.htm.
Igual no te hacia ruido con el consejo de tony de separar el vivo en el jack y podias tener la caja menos levantada.
Subir
Lespaulhc
#525 por Lespaulhc el 23/02/2018
#524 https://www.guitarristas.info/foros/amplificador-5w-valvulas-rusas/295370
Subir
1
txe
#526 por txe el 23/02/2018
si ya lo lei yo esas valvulas no las tienen donde compro
Subir
Lespaulhc
#527 por Lespaulhc el 23/02/2018
#526 en ebay esta la 6p15p pero yo lo haría. Con la el84 rusa 6p14p es lo mismo el esquema.
Subir
Lespaulhc
#528 por Lespaulhc el 23/02/2018
He hecho una prueba en el jcm800 con 2x 6n2p
El 470pf del treble del esquema de tony gt
Cuando se une al potenciometro desoldais el 470pf y poneis en el pin un 0.033uf 400v. Y el otro extremo a masa.luego unis el 470pf al treble tal como estaba.o sin desoldar como querais.tambien podeis probar otros de 220nf etc.ya vereis como se van los ruidos.el sonido me gusta mas.
Archivos adjuntos ( para descargar)
Subir
