Amplificador 5w valvulas Rusas

Lespaulhc
#1 por Lespaulhc el 09/02/2018

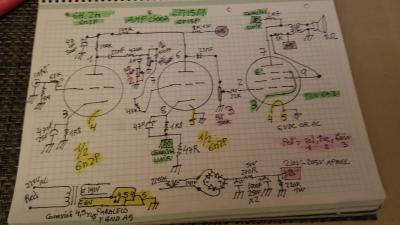

Consta de 6n2p. Y 6p15p o 6h2n y 6n15n
Tiene gain vol y treble pot de 1M y 250k
Tb valen de 500k los de 1m.no pongais la tipica resistencia entre pin 1 y 3 yo lo hice y se volvia loko.https://youtu.be/gNQEx-wKEzU
Archivos adjuntos ( para descargar)
Subir
5
Lespaulhc
#2 por Lespaulhc el 09/02/2018
Si alguno quiere información de los watios de las resistencias o esquema etc aqui estamos.tambien se agradecen consejos.
Subir
2
Lespaulhc
#3 por Lespaulhc el 09/02/2018
La pcb la hice al hilo y sobre la marcha como aquel que dice....no tengo esquema.aunque haciendo los pines de las valvulas y alguno mas y una masa alrededor. Ya es suficiente ..pues no son tantos componentes.Hay resistencias de 1/4w 1/2w y 1w.y los condensadores de film de 600v 400v .el esquema pone 22nf pueden ser de mas valor.los pf son azules de 1kv.no pongais de lenteja de 50v.pin 3 del pentodo es 120R de 5w no lo apunte en el esquema y lleva un 47uf 25v en paralelo.acabando a masa.
Archivos adjuntos ( para descargar)
Subir
2
Lespaulhc
#4 por Lespaulhc el 09/02/2018

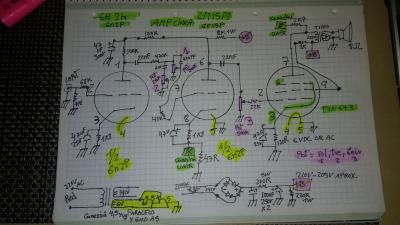

Ultima buena del plano
Archivos adjuntos ( para descargar)
Subir
3
Lespaulhc
#5 por Lespaulhc el 09/02/2018
Este ampli bien hecho con componentes de calidad y con buen cableado y filtrado podria ser un buen vht...me recuerda mucho su sonido a un combo que tube de 5w.con 2 pentodos se podria hacer un buen 14w.ya se que con unas el34 suena de vicio pero hablamos de un low cost.y ademas es todo reciclado menos la 6n2p. Los componentes son de tv viejas. Solo lo probe a poco volumen y altavoces de audio viejos de equipo de musica.estoy seguro que con la 2x12 suena de la leche...ya lo probare.Saludos al foro y buen carnaval.
Subir
2
acamm
#6 por acamm el 10/02/2018
Hola,
Interesante, molan los diseños con válvulas menos comunes y es un péntodo barato.
¿La resistencia de 2k7, va entre la placa del péntodo y la resistencia del cátodo del último tríodo, para qué sirve, y utilizas como trafo de salida uno de alimentación sin entrehierro?
Salud.
Subir
2
TonyGT-Ibiza
#7 por TonyGT-Ibiza el 10/02/2018
pedazo de curro tio, me suscribo al hilo, es muy interesante tio!! :brindis: un dedito para arriba como siempre.
Subir
1
Lespaulhc
#8 por Lespaulhc el 10/02/2018
#6 la 2k7 es para que el trafo no coja interferencias.el trafo salida es uno normal de 220v y 6v ac de 1 amperio o 2 ya valen.tambien valen de 9v hsta 12v.pero yo siempre pongo de 6v.
Subir
1
Lespaulhc
#9 por Lespaulhc el 10/02/2018

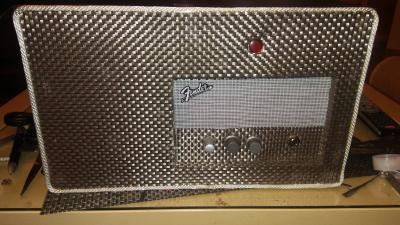

Estoy acabandolo ...
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#10 por Lespaulhc el 11/02/2018

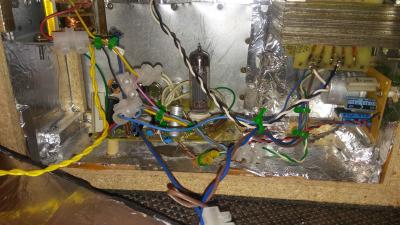

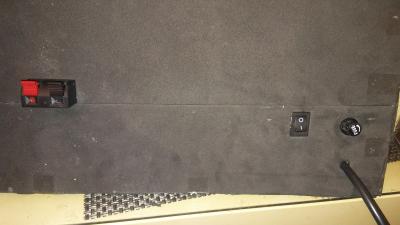

Por adentro. Atras van el fusible y el on off y la salida altavoz tipica.
Archivos adjuntos ( para descargar)
Subir
1
Bob
#11 por Bob el 11/02/2018
Muy buena pinta tiene el aparato.

Tienes fotolito hecho de la placa?
Por cuanta pasta sale hacerse uno?

Gracias
Subir
1
acamm
#12 por acamm el 11/02/2018
#8 Podrías explicar eso de las interferencias del trafo de salida porfa, pensaba que esa resistencia era para evitar oscilaciones, por ser una válvula de vídeo. Parece que los trafos de tos has bobinado tú,¿no?
