Amplificador 5w valvulas Rusas

Lespaulhc
#13 por Lespaulhc el 11/02/2018
Prueba de sound lastima no poder darle caña mañana probare con 2x12.
https://youtu.be/pF_7OiSMKjk
Subir
1
Lespaulhc
#14 por Lespaulhc el 11/02/2018
No los trafos los desbonie espiras porque el grande era 220 salida 220v y salida 20v como queria 200 o 210v en dc pues lo dejee a 141v ac y 6vac alterna para las valvulas asi el 141 por 1.44 saca 205vdc.lo de la resistencia es lo que tu dices es para oscilaciones. Aunque yo probe este pentodo con un triodo a push pull creo era una pcc84 y sin esa resistencia funciona bien.
Subir
acamm
#15 por acamm el 11/02/2018
#13 Mola, la distor es de algún pedal, supongo.
Subir
Lespaulhc
#16 por Lespaulhc el 11/02/2018
#15 aqui la pcc84 y la 6p15p
Sin la resistencia esa de oscilciones y el mismo trafo de alimentacion solo ue con cono de 8pulgs
https://youtu.be/w5-40P_Ut-4
Si la distorsion es un pedal dr booguie metido wn un metalzone.esquema gaussmarkov y Mod de alguna resistencia y condensador.
Subir
acamm
#17 por acamm el 12/02/2018
Están muy chulos ambos y este último con tríodo raro aún es más curioso.
Por cierto el de la 6p15p es el mismo de aquí ¿no?:
https://www.guitarristas.info/foros/fender-twinchampion-preamp-sin-ruido-15/290948/pagina6
Si es así, observa que la resistencia de 2K7 va al secundario del trafo de salida, eso sería la realimentación que controla un poco la respuesta total del ampli y sí, como decías es 'opcional'.
Creo que el segundo triodo también debería llevar resistencia en la placa.
Supongo que la mejora que más se podría notar sería usar un trafo de SE alrededor de los 10KOhms, que no son baratos.
Salud.
Subir
Lespaulhc
#18 por Lespaulhc el 12/02/2018
#17 si es el mismo esquema pero como lo rotule en naranja no se ve bien y lo hice de nuevo el dibujo.con trafo normal de 1 amp ya suena bien.si hay alguna pega es el pot de bass de 500k
Que despues del medio recorrido a bastante volumen hace petardeos el ampli .No se si por el trafo salida o porque puse pot 1M.
O porque los bafles son pequeños.
Subir
1
Lespaulhc
#19 por Lespaulhc el 13/02/2018
Madre mia he creado un monstruo junto al pedal jajajaa.https://youtu.be/Ts5l6VbQvCI
Subir
1
Lespaulhc
#20 por Lespaulhc el 13/02/2018
Lastima no tener un buen grabador de video con el movil no se aprecia el sonido bien.
Subir
acamm
#21 por acamm el 14/02/2018
#20 Si, lástima, pero se pilla la idea. ¡Parece que suena de puta madre!.
Habría que corregir los esquemas (R de placa del segundo triodo y conexión de la resistencia de realimentación), sino, alguno podría tener problemas al montarlo.
Mola mucho.
Subir
1
Lespaulhc
#22 por Lespaulhc el 16/02/2018

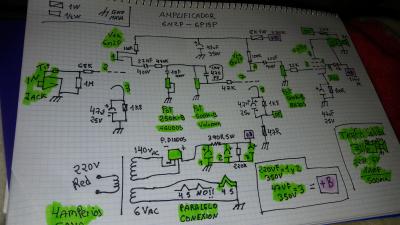

Esquema
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#23 por Lespaulhc el 31/07/2018
Bueno como no quiero abrir otro hilo y al fin y al cabo hablamos de lo mismo aquí os enseño unas imágenes del nuevo proyecto que esta a pocos dias por probar a ver si funciona.de momento he mejorado la pcb del circuito las mods son varias ..agrandado de los pads de las válvulas..pistas mas gordas etc..Os hablo del twin que fabrico Tonigt pero con etapa a 6w a válvulas y con opción a poner diferentes valvulas o modelos con un simple movimiento de interruptor.o jumpers.Aparte opcion a 1w de potencia esta parte aun no la probe nunca
Y la pijada opcional es poner leds azules a las válvulas
Y también un stanby para que solo encienda el caldeo

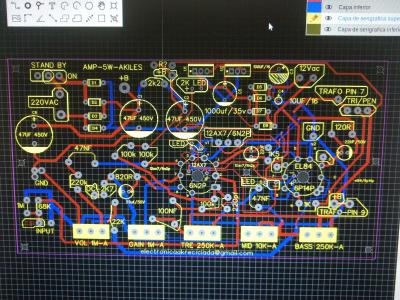

Os enseño imagenes de la pcb mejorada aunque las que yo compre también valen.Os adjunto también el archivo easyeda gerber .pero hasta que no haga la review mejor no lo compreis.
Archivos adjuntos ( para descargar)
PCB_AMP-5W-AKILES-JULIO-2018-MEJORADO._20180731002235.pdf
PCB_AMP-5W-AKILES-JULIO-2018-MEJORADO._20180731002106.pdf
Gerber_AMP_5W_AKILES JULIO 2018 MEJORADO._20180731002400.zip
Subir
1
TonyGT-Ibiza
#24 por TonyGT-Ibiza el 31/07/2018
Que chulo.
