¡Fender twin+champion preamp sin ruido por 15€!

johnny_chable
#61 por johnny_chable el 10/01/2018
Hola Tokaio. Gracias por la respuesta. Me puse a ver los otros post de los otros dos amps y me pareció ver balastros blancos en las fotos del marshall.

No sabía que funcionaban a la inversa como un transformador, osea si le metes 12Vac sacan 220Vac

El detalles es que aquí en México la toma de corriente es de 110Vac-127Vac y los aparatos vienen para estas medidas. La otra opción que estaba contemplando es hacer un transformador que ya tenga las dos salidas a 220Vac y 12Vac.

Pero tengo una duda: si los balastros cumplen con las mismas reglas de transformación de un transformador, ¿si pongo dos de 110Vac en serie podré obtener los 220Vac?
Subir
tokaio
#62 por tokaio el 10/01/2018
El motivo de la conexion a la inversa es para aprovechar el efecto galvánico y el filtrado de ruidos y demás molestos parásitos de la Red eléctrica. Así también tendremos alta tensión, 230v ac, que después de la rectificación se queda en 300v dc justamente lo que necesitamos para HT +300v. Este punto " dulce " lo determina TonyGT que es el ingeniero.
Puedes también buscar un trafo de 110 ac a 220v o 230v de a proximadamente 1 A, y de ahí consigues la alta tensión lista para rectificar.
El motivo de utilizar este tipo de trafos, los blancos, es por varias razones, por reciclar, por la potencia que tienen de 2 a 4 A. Y por la tensión óptima que ofrecen para este montaje y para próximos de válvulas de previo...
Ánimo! :piloto_loco:
Subir
TonyGT-Ibiza
#63 por TonyGT-Ibiza el 11/01/2018
Si, necesitas dos trafos de dicroicas como te esta diciendo el compañero,
En tu caso debes usar un primer trafo de 125v a 12v, de este sales a los heaters y a un segundo trafo de 12v a 230v, este segundo es el que inviertes.

Los trafos ac funcionan tambien del reves.
Subir
Carlos Knopfler
#64 por Carlos Knopfler el 29/01/2018
Siendo honesto, tengo poca idea y me salen muchas dudas mirando el proyecto.
Mi pregunta es: ¿Pregunto las dudas o me pongo con algo más sencillo? Igual un previo a valvulas no es lo mejor como primer proyecto (Bueno, hice un stompbox con una caja de madera que construí, un piezoelectrico y un jack). ¿Me recomendaríais otra cosa más sencilla?
Subir
TonyGT-Ibiza
#65 por TonyGT-Ibiza el 29/01/2018
este previo lleva curro y es puñetero, creo que de todo lo que he hecho DIY ha sido lo que mas trabajo me ha dado, mejor algo mas sencillo si, por que incluso haciendolo bien te salen muchos problemas como el ruido y todo eso, y es trabajoso lidiar con este tema, es puñetero, yo le puse cable apantallado por todos los sitios, luego descubri que los mesa booguie por dentro tambien van con cables apantallados y no me extraña, aqui a la minima que haya un cable interfiriendo la señal por ondas radio electricas o como se llame el previo es como una esponja, esta deseando captar todo el ruido que hay en el aire.
El mio no tiene nada de ruido, pero tela marinera el currazo que me dio el puñetero.
Subir
Carlos Knopfler
#66 por Carlos Knopfler el 30/01/2018
#65 Okey toni, mucha gracias por la respuesta.

¿Alguna recomendación? ¿Un pedalito quizas?
Subir
TonyGT-Ibiza
#67 por TonyGT-Ibiza el 30/01/2018
si nunca hiciste un pedal, yo que tu me iria a por un rangemaster, es el pedal mas sencillo y el mejor booster de la historia:
https://www.guitarristas.info/foros/dallas-range-master-booster-vintagero-hazte-uno/118631
una vez hagas este ya te familiarizas mucho con el tema este y bueno, no hace falta tener un nivel de electronica muy alto para hacer previos de valvulas como este, pero si que requiere cierta practica y algunos conocimientos, en youtube hay 5 videos que dura cada uno unos 20 minutos y te enseñan hacer pedales, seria interesante que los mirases, es posible que muchas cosas ya las sepas, pero se aprenden muchas cosillas ahi, yo los estuve viendo hace poco y cogi muchas ideas y siempre hay cosillas que aprender:
https://www.youtube.com/watch?v=9TpfJAb9QuQ&t=1543s
una vez pones el primer video ya te salen todos los siguientes en las sugerencias del youtube.
Subir
Lespaulhc
#68 por Lespaulhc el 06/02/2018

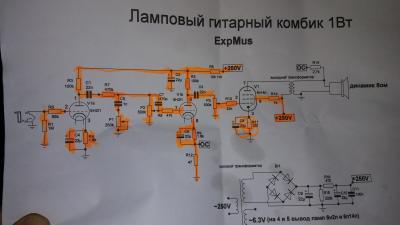

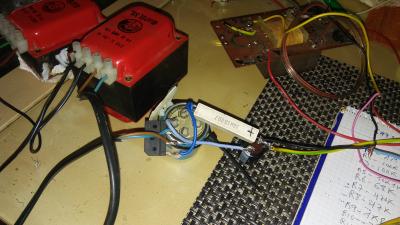

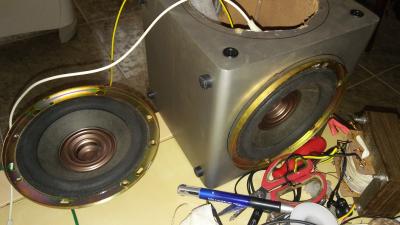

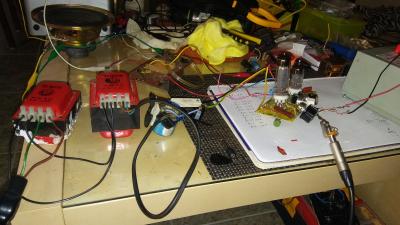

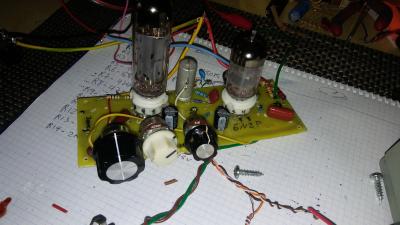

Yo acabo montar algo parecido con un trafo 230 12 y luego 24 230v 4 y 8 amp.con una 6n2p y una 6p15p.a 205vdc .mas o menos.la 6p15p pin 9 a 200vdc clavados.asi tengo tipo twin y ampli a la vez he probado la telecaster y 2 bafles de un equipo de audio y suena bien.con 3 capacitores y sin hum y eso que hice una caca de protoboard emjambre os paso el esquema y una foto.
Archivos adjuntos ( para descargar)
Subir
2
TonyGT-Ibiza
#69 por TonyGT-Ibiza el 06/02/2018
no paras colega, tiene buena pinta ese bicho.
Subir
javier
#70 por javier el 23/02/2018
Los potenciometros son todos antilogaritmicos? Perdonad mi inexperiencia pero no entiendo si se refiere a eso al poner una "A" en el potenciometro
Gracias
Subir
toni diaz
#71 por toni diaz el 23/02/2018
A logarítmico, B lineal
Subir
javier
#72 por javier el 23/02/2018
Gracias!
