Amplificador 5w valvulas Rusas

Kenworht
#49 por Kenworht el 01/10/2018
Fantastico entonces.

Estamos en contacto!
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Lespaulhc
#50 por Lespaulhc el 01/10/2018
Este amp prte izq llev el previo 6n2p(esquema twin) mas una el84 o 6p14p(esta última) y parte der jcm800.
El out del jcm se une l input del ampli y el jck de la guitarra al input del jcm.luego en la red se pone un interruptor pra si se quiere usr o no el jcm.
No hace falta apantallado no mete ruidos.
Subir
Tonyguitar
#51 por Tonyguitar el 01/10/2018
Los cables que hay que apantallar son los de la primera etapa y si acaso la segunda, en la entrada de reja de una el84 no se cuelan ruidos, pues la etapa amplificadora entran por la reja señales fríamente amplificadas.

yo lo que me quiero hacer es solamente lo que es la etapa de potencia con una valvula EL84 y dos trafos de halogenos, imagino que me haria falta calcular la resistencia de anodo en base a unos 300vdc de alimentacion, ¿seria asi verdad?
Subir
Lespaulhc
#52 por Lespaulhc el 01/10/2018
Tony gt...Si ya que a valvula max es 250 voltios el84
Y el catodo es 120r
Subir
Tonyguitar
#53 por Tonyguitar el 01/10/2018
Lespaulhc escribió:
Tony gt...Si ya que a valvula max es 250 voltios el84
Y el catodo es 120r

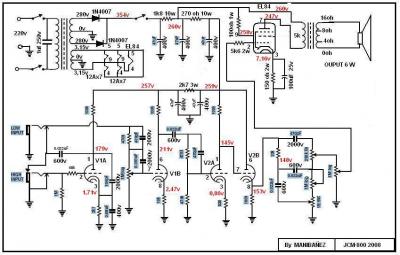

La 6l6 creo que tiene en sus bornas unos 400v o asi si no recuerdo mal, mira este esquema tio, lo hizo un amigo del foro hace 10 años, fijate que parece facil, pero en la fuente de alimentacion hay cosas comunes para el previo y el amplificador de el84, ¿que es lo que se podria desechar aqui para hacer solamente lo que seria el ampli?

el tio puso hasta las tensiones que tenia en cada parte del circuito, este esquema se lo hizo phakkito, y el lo llevo a la practica.

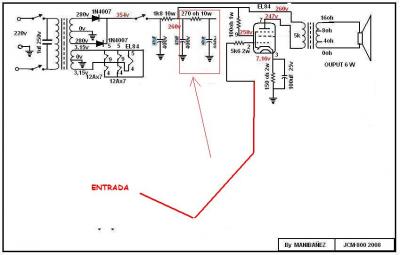

El segundo esquema que te pongo es el de la etapa sola, ¿esos componentes del recuadro hacen falta para la etapa?
Archivos adjuntos ( para descargar)
manibañez completo.jpg
manibañez completo.jpg
Subir
Lespaulhc
#54 por Lespaulhc el 01/10/2018
Sales de los alogenos a filtro con 200r y el resto es la imagen.pero en vez de 150r pones 120r y 100uf/25
Pones 22uf/63v.el pin 2 de la el84 al pin 6 del triodo o la salida de el previo que hagas con un condensador
De 100nf/400v
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#55 por Tonyguitar el 01/10/2018
me pillaste editando, he añadido una foto al mensaje anterior mira veras.

¿solo tendria que comprar el transformador de salida? ¿tu donde los compras para estos amplis pequeñajos?
Subir
Lespaulhc
#56 por Lespaulhc el 01/10/2018
Un trfo de 1 amperio 220/6v o 9v ya te sirve
Subir
Tonyguitar
#57 por Tonyguitar el 01/10/2018
¿y al anodo conectas los 220v y el altavoz a los 9v? tengo muchos trafos de 1A, pero son todos de 12v, de 6 y de 9 no se si tendre alguno, ¿que impedancia conectas a la salida de estos, 8 ohmios, 4 ohmios??
Subir
Lespaulhc
#58 por Lespaulhc el 02/10/2018

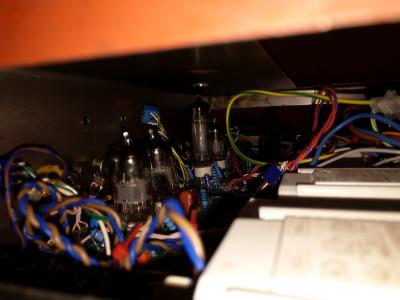

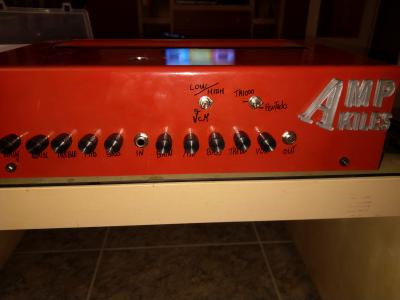

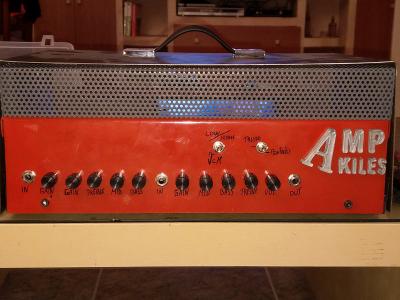

Hola ya tengo casi acabado el Amp +jcm800

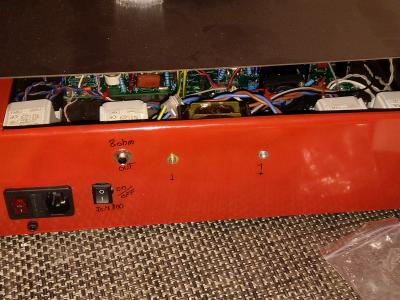

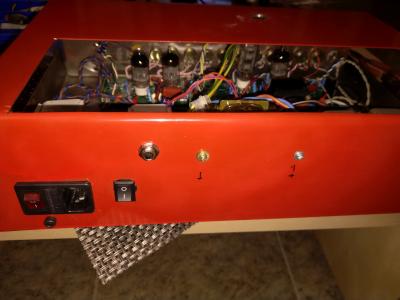

Tiene dos input y un out que se puentea con el primer input y asi suenan los dos y también un interruptor que desconecta el jcm por la parte trasera.
El amp lleva un fusible e interruptor rojo con led.

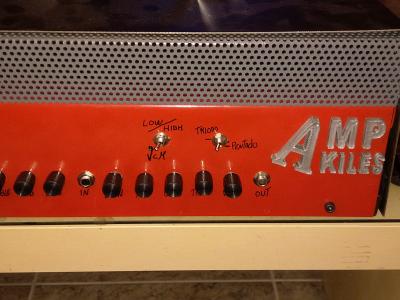

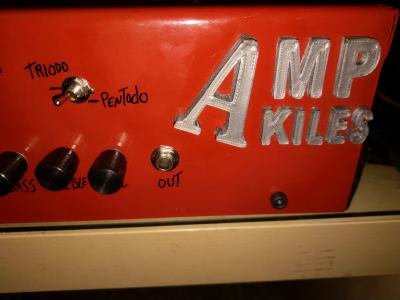

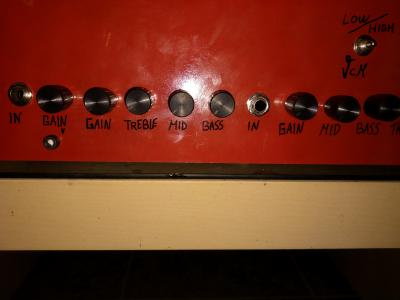

Los switch de palanca lleva 3(uno sin poner aun falta taladrar)modo triodo/pentodo 1w/6w...low/high(jcm)

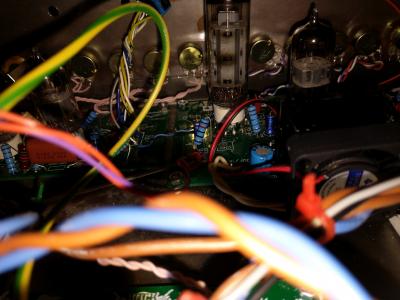

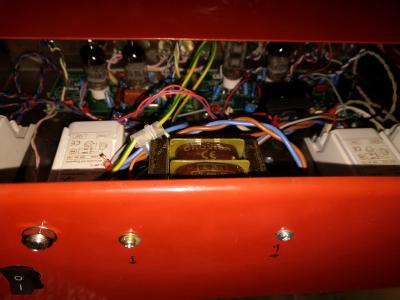

Y otro del jcm que mueve un condensador y suena diferente.Tambien me falta un bulbo rojo como led en frontal.Unas imagenes.
Archivos adjuntos ( para descargar)
Subir
vedaabierta
#59 por vedaabierta el 02/10/2018
Joder,ya me estas poniendo los dientes largos,jajaja
Buen curro te has pegado.
Subir
1
Lespaulhc
#60 por Lespaulhc el 02/10/2018
La salida al cono que hare una 12x1..ya compre el tolex para forrar en negro...bueno decia que el jack trasero es la salida al cono..y el trafo salida es un trafo asi...220..127...0..... primario...secundario....12...0...12...
Use el 220...0.....12...0
Los trafos alogenos son unos 284voltios y le puse las resistencias adecuadas y el amp funciona a 235...250..maximo....ya que la 6p14p(pentodo es a 250v max.)
Esta es similar a el84.
Subir
