#133 por nastorrent el 12/10/2018
Dejo unos cálculos de tranformadores de corriente de valores comunes usados como transformadores de salida, por si interesan
El formato va asi: Voltaje AC Prim-Sec , Impedancia Reflejada en Prim. Con X Ohm en secundario (siendo X 4,8,16)

T. 220-9V , 2390 , 4780 , 9560 Ohm (Altavoz de 4, 8 , 16 Ohm en secundario respectivamente)
T. 230-9V , 2612 , 5224 , 10449 Ohm
T. 220-12V, 1344 , 2688 , 5377 Ohm
T. 230-12V, 1469 , 2938 , 5877 Ohm
T. 220-6V , 5377 , 10755, 21511 Ohm
T. 230-6V , 5877, 11755 , 23511 Ohm

Según mis cálculos y sabiendo que los Trafos que van bien deben andar por los 5Kohm en primario, deberían valer los 220V-12V con altavoz de 16 Ohm, y los 220v-6v con altavoz de 4 Ohm, además del ya recomendado y probado por 230v-9v con altavoz de 8 Ohm

Un saludo
Subir
toni diaz
#134 por toni diaz el 12/10/2018
Buen aporte compa, este es el tipo de foreros que necesita la comunidad. Lovers/haters de Gibson ya no tanto :bailando:
Subir
1
nastorrent
#135 por nastorrent el 12/10/2018
Se me olvidó decir que la impedancia del altavoz es muy importante, tanto o más la mínima (y a qué frecuencia se produce), como la nominal. Esto se puede ver en la mayoría de datasheet del altavoz.
Dos altavoces de impedancia nominal 8 Ohm, pueden tener una impedancia mínma muy diferente, ano baja incluso a 2 y pico ohm en alguna frecuencia; esto significa que a esa frecuencia la corriente(I) a traves del tranformador puede casi cuadruplicarse, y ya sabemos que no estamos usando transformadores de salida, que normalmente estan sobredimensionados.
La frecuencia es muy importante tambien, porque si el mínimo de impedancia está fuera de la respuesta en frecuencia de nuestro ampli/instrumento o bien se produce a cerca de 50Hz, que es la frecuencia para la que estan diseñados estos tranformadores, no sería tan importante.
Esto implica hacer las pruebas con varios altavoces diferentes, a ser posible disponiendo del datasheet.
Un saludo
Subir
TonyGT-Ibiza
#136 por TonyGT-Ibiza el 12/10/2018
nastorrent escribió:
T. 220-9V , 2390 , 4780 , 9560 Ohm (Altavoz de 4, 8 , 16 Ohm en secundario respectivamente)
T. 230-9V , 2612 , 5224 , 10449 Ohm
T. 220-12V, 1344 , 2688 , 5377 Ohm
T. 230-12V, 1469 , 2938 , 5877 Ohm
T. 220-6V , 5377 , 10755, 21511 Ohm
T. 230-6V , 5877, 11755 , 23511 Ohm

¿esto es una tabla orientativa de los altavoces que podemos usar segun el trafo de salida que estemos usando?

¿estos trafos son para amplis pequeños tipo clase A con una el84 por ejemplo a la salida?
Yo trafos de 12v a 220v tengo muchos, me hare una etapa cuando tenga tiempo con un trafo de 220v a 12v, conecto el primario a la el84 y el secundario de 12v al altavoz de 8 ohmios.

nastorrent escribió:
La frecuencia es muy importante tambien
en un altavoz yo siempre he pensado que si, no es lo mismo medir resistencia con el tester en ohmios, que calcular la impedancia, no es la misma oposicion al paso de la corriente a unas frecuencias mas altas que a unas mas bajas, es algo a lo que yo le he dado muchas vueltas y tengo mis dudas.
Subir
nastorrent
#137 por nastorrent el 13/10/2018
TonyGT-Ibiza escribió:
¿esto es una tabla orientativa de los altavoces que podemos usar segun el trafo de salida que estemos usando?


Sí, pero más bien lo llamaría una tabla de Impedancias según altavoz y/o transformador disponible. Recordad que son transformadores de corriente alterna, no de salida de audio. Para usarlo en Salida SE, hay que sobredimensionar, por la saturación del núcleo. Yo me iría al doble o incluso al triple de la potencia de salida, en este caso no pondría uno de menos de 15W.

TonyGT-Ibiza escribió:
en un altavoz yo siempre he pensado que si, no es lo mismo medir resistencia con el tester en ohmios, que calcular la impedancia, no es la misma oposicion al paso de la corriente a unas frecuencias mas altas que a unas mas bajas, es algo a lo que yo le he dado muchas vueltas y tengo mis dudas.


Cierto.
Pongamos un ejemplo: Altavoz A, B, C, de las mismas características, sólo cambia la impedancia nominal (y la curva de impedancia).
El A es de 8 Ohm nominal, 6 Ohm de mínima
El B es de 16 Ohm nominal, 8 Ohm de mínima
El C es de 4 Ohm, 3 de mínima
De entrada, podría parecer que 8Ohm = 1A = 2B (en paralelo) = 2C (en serie) y es cierto en nominal todos dan 8 Ohm, pero no en audio, ya que la impedancia mínima en el caso A sería de 6 Ohm, en el caso B sería de 4 Ohm, y en el caso C sería de 6 Ohm.
De poner varios altavoces para buscar una impedancia determinada ejemplo 8 Ohm (sin saber mucho lo que se hace), es más "seguro" en serie que en paralelo.

Un saludo
Subir
Lespaulhc
#138 por Lespaulhc el 21/10/2018
El ampli 5w con trafo a 9v y un cono de 10" a 8ohm perfecto.con trafo a 12v y dos conos de 12" de 16 0hm
En paralelo..perfecto...
Lo mismo un solo cono no suena bien y menos volumen.
El mejor el de 9v...sin duda.
Subir
1
Lespaulhc
#139 por Lespaulhc el 30/10/2018

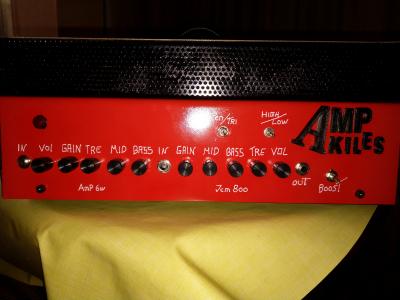

Final del amp...bueno estoy estudiando la opción de loop fx send return para la parte del previo jcm800 .
