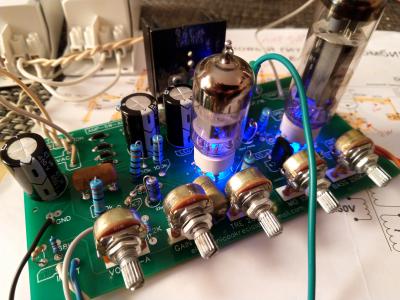

Hola de nuevo pues hoy por fin probe el pcb diseño del ampli y previo twin y suena perfecto...ademas funciona el modo triodo/pentodo y satura a menos watios.

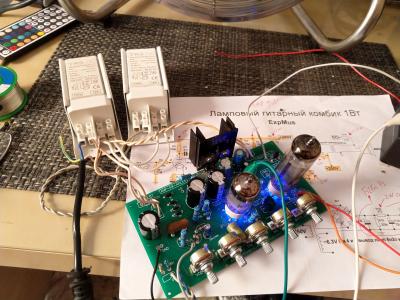

La tension del +B es perfecta a 240v en modo triodo y en modo pentodo ya que su max es 250v de las valvulas.y tiene la opcion de modificar la tension un poco mas anulando con interruptor dos diodos.le puse leds azules a bajo válvulas y se ve muy cuco de noche tiene vol gain bass mid treble.y como no funciona con dos trafos alogenos y un simple trafo salida de 1amp de 220/6v o 9v.lo probe con 6n2p(1) y 6p14p.perfecto.

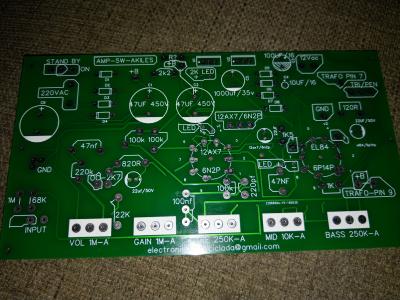

Pero la pcb se amolda a ecc83 y 12ax7 y a el84.con un simple interruptor on/on.o jumpers de pc.al igual que el modo TRI/PEN.Aparte ocupa no mas de un palmo .Tengo 10 pcbs y me han requisado ya tres.Eso si para males menores prefiero montar yo todo el circuito y lo envio completo menos las valvulas y alogenos si quereis y vosotros os trabajais la caja y demas.Eso si no apto para novatos tiene su nivel de difucultad.Y Aparte es peligroso.aunque este ampli en dos minutos de apagarlo se descarga a cero voltios.una imagen para que veais.
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#26 por Lespaulhc el 01/08/2018
Ah se me olvidaba el regulador a 6voltios para los filamentos lo use doble para que trabaje mejor pero el disipador negro que veis es justito lo monte porque no tenia otro pero hay que instalar uno mas generoso.
Subir
1
TonyGT-Ibiza
#27 por TonyGT-Ibiza el 01/08/2018
Eres un crack, has hecho lo que nadie hasta ahora, a ver quien te supera!!
Subir
Lespaulhc
#28 por Lespaulhc el 02/08/2018

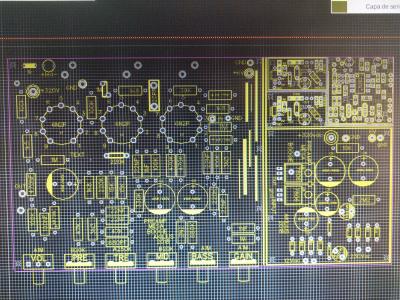

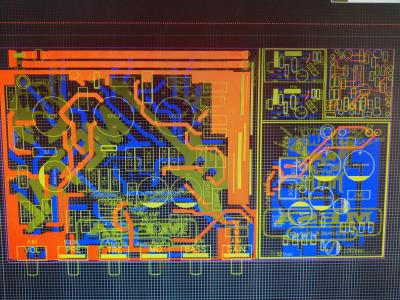

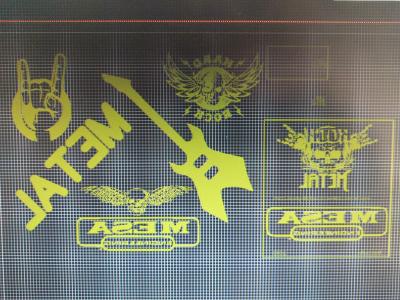

Pues espera y veras para finalizar las vacaciones me tomado el gusto de diseñar el legendario mesa enginer dr.boogie a valvulas con 6n2p y lógicamente por separado el filtrado pero ademas en la dimensión de la placa me sobraba trozo y pense pues nada meto el booster vy zevex super Hard On y ostras queda un poco de hueco...pues toma ya el tubescreamer ts808.en cuanto lo pula(me queda 1 hora)os envio fotos la pcb son 10 placas mesa mas 20 booster mas 10 tubescreamer por unos 35 euros.
Subir
1
Lespaulhc
#29 por Lespaulhc el 02/08/2018
Ya esta el último hecho.resumo para los nuevos...
Diseño primero del blue delay (fallido)(pague la novatada)
Diseño pcb dr.boogie (una pista comunicada fallo mio(funcional)
Diseño deep blue segundo(sin probar pero bien revisado)
Comprados 10 pcb.
Diseño dr.boogie quitando fallo pista(sin probar.asegurado)(funciona)
Diseño jcm800 (comprado super revisado y a dos pcb )
Diseño amp 5w del previo twin (perfecto y probado)

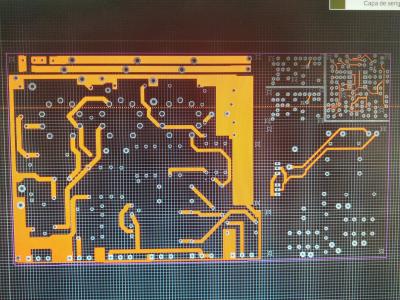

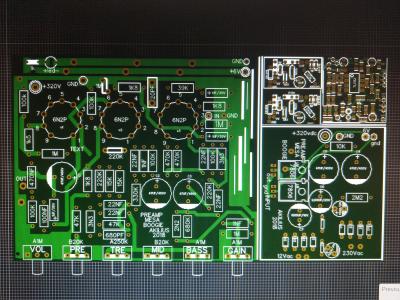

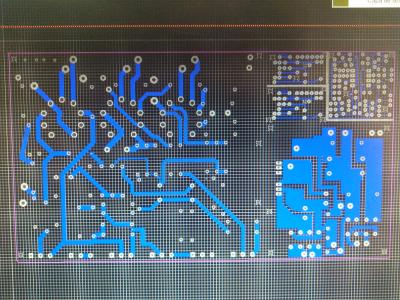

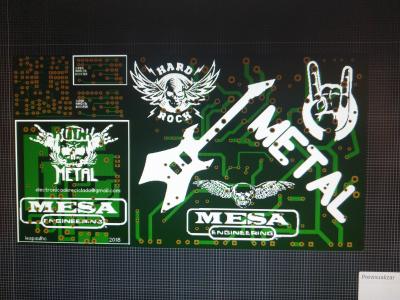

Diseño ultimo...mesa boogie valvulas 10pcbs super revisado mas Booster vy zevex(20 unidades mas tubescreamer ts808 10 pcbs en la misma Pcb.os adjunto el gerber de este ultimo e imagenes.y bueno amigos con esto se acaba mi desfile de placas.
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#30 por Lespaulhc el 02/08/2018

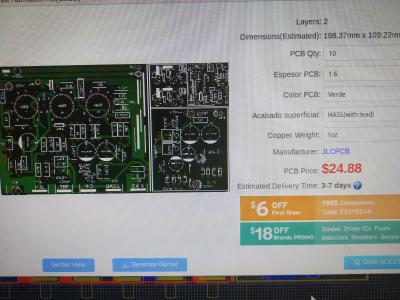

Y el archivo easyeda para comprarlas
Archivos adjuntos ( para descargar)
Gerber_Preamp_Mesa_Booguie_a_valvulas.zip
Subir
1
toni.kt88
#31 por toni.kt88 el 02/08/2018
Felicidades y muchas gracias!! Je je la de trabajo que me has dado ...
Subir
Lespaulhc
#32 por Lespaulhc el 02/08/2018
Subir
1
Lespaulhc
#33 por Lespaulhc el 03/08/2018

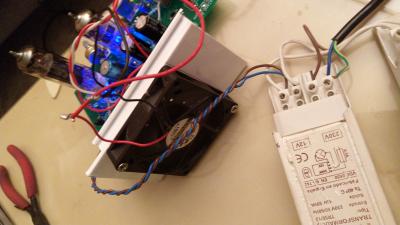

La resistecia de 820r si se pone 1k5 gana potencia el ampli por onerle pegs el regulador se calienta y le puse un bueen disipador al final opte por ventildor de pc y solución.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#34 por Lespaulhc el 04/08/2018
Se solda al regulador en la entrada de ahi se alimenta y el negativo a l pcb gnd . Si alguien compra las pcb dos cosas unir pin 5 y pin 5 de las valvulas por atras y las dos GnD..marcadas en la pcb.y ya esta.El modo triodo es un caña y el modo pentodo es un cabronazo.
El filtrado del regulador 1000uf 35v mejor de 2200uf a 25v
Y cero hummm.y si se pone un buen trfo salida y cono de 12" temblar l caña que mete.el limpio una pasada y si saturas las válvulas hay unos sonidos guarretes a telecaster y a tubescreamer si juegas con los tonos.y gain.
Subir
1
vedaabierta
#35 por vedaabierta el 05/08/2018
Una preguntilla con el trafo de salida 220/6v la salida es para 8ohm,que habria que variar para conectarlo a 4ohm?
