¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#409 por Lespaulhc el 07/01/2018

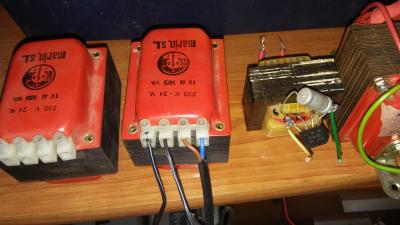

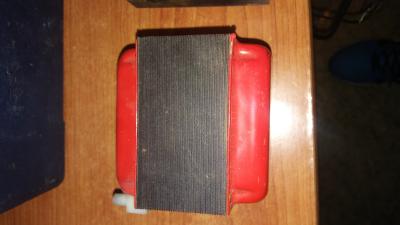

Dee mi suegro que era un poco chispas de joven.jeje...oye nada algo de Hum hay aun.y eso que le puse los 680uf 200v x2 en serie osea 340uf de 400v mas de filtrado.donde mas con activar el high y el booster.los trafos separados 30cms .
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#410 por TonyGT-Ibiza el 07/01/2018
Que raro!!! No deberias tener nada de hum,
El hum en el gak venia por conectar volumen, out y trebl y mid a masa muy cerca del puente de diodos.
Las masas de potes, jack y el conmutador hi y lo, lo mas lejos posible del puente de diodos, yo asi elimino el hum 100%
Subir
Lespaulhc
#411 por Lespaulhc el 07/01/2018
Pues lo tengo bien todo...como no sea algun condensador jodido o gastado no se.
Subir
Lespaulhc
#412 por Lespaulhc el 07/01/2018
Puede que sea el gain que no lo saque de la pcb.
Subir
TonyGT-Ibiza
#413 por TonyGT-Ibiza el 07/01/2018
El gain soldado a la pcb tiene la masa ya junto al input y al Hi LO, si miras el layout de 6n2p veras que esta corregido todo esto, ¿que puede ser? Pues hay que revisar que no haya contacto a masa directo de las pistas que llevan el audio a los diodos rectificadores.
¿No habras puesto muchos condensadores??? ¿Tienes puestos los 5 o 6 de 47uf de 350v o 450v???
Si has hecho cosas diferentes es facil que por ahi venga el hum.
Subir
Lespaulhc
#414 por Lespaulhc el 07/01/2018
Si tengo 5 de 47uf 400v y ya hacia hum y hice otra prueba con uno mas de 340uf 400v al principio de la linea y tb humm
Subir
Lespaulhc
#415 por Lespaulhc el 07/01/2018
Creo que voy a alimentar con continua los filamentos
Subir
TonyGT-Ibiza
#416 por TonyGT-Ibiza el 07/01/2018
A mi no me hizo falta alimentar en continua, pero con valvulas ecc83 a ka gente de aqui les sirvio para quitar el hum.

Si alimentas los filamentos con continua y su 7812 o 7806 o lo que sea, NO SE TE OCURRA UNIR EL NEGATIVO DE LOS FILAMENTOS CON EL DEL CIRCUITO.
piensa que tienes un divisor de tension conectado a la alimentacion de los filamentos, no puedes unir las masas, y habria que mirar si la polaridad es importante, eso te lo puedo decir la semana que viene, tenia yo un esquema asi.
Subir
Lespaulhc
#417 por Lespaulhc el 08/01/2018

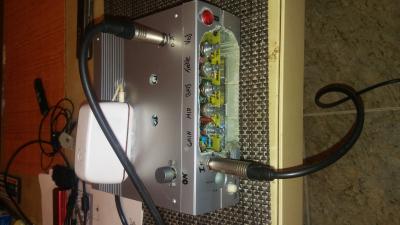

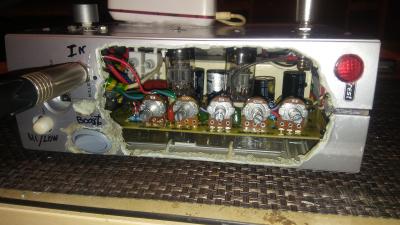

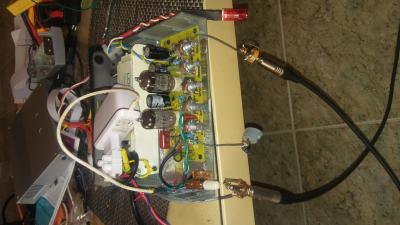

Tony los filamentos no llevan negativo...Pero ya te entendi es lo primero que mire.ya esta Funciona perfecto ya que lo desmonte en vez de un cap 0.68 le puse un 1000nf y ahora me gusta mas su sonido tambien el 1nf lo quite puse 152j
Osea 1.5nf.pero de los buenos y a 400v.El hum se volo.y ahora los trafos caben en una mini caja peei me lo currare algo.
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#418 por TonyGT-Ibiza el 08/01/2018
Ya se, era por si alimentabas los heaters con Vdc




Ostia!! ¿Que cambiaste exactamente para eliminar el hum? Esto me interesa :D
Subir
Lespaulhc
#419 por Lespaulhc el 08/01/2018
No hice nada solo cambiar a otro tercer trafo
De roter de mocofone...a 12v en continua.y soldado a pin del esquema 4 y 5.
Archivos adjuntos ( para descargar)
Subir
tokaio
#420 por tokaio el 08/01/2018
Usas 3 trafos? Explica como.
