Tengo 2 680 uf 200v.no se si poniendolos en serie podrian hacer 400v.esos si que filtrarian ruidos.electroliticos.solo que serian a 340uf.
Haber si con estos y haciendo la mod se va el hum.si no se va asi probare a apantallar el hi low.y si sigue mal pues filamentos en continua.con otro trafo por separado.
Subir
pegiba
#374 por pegiba el 07/01/2018
Buenas.
Si pones cable apantallado en lo del high y low se te ira casi seguro.
Subir
TonyGT-Ibiza
#375 por TonyGT-Ibiza el 07/01/2018
Correcto, La alimentacion de filamentos va trenzada,
El swich de mas gain con cable normal y, el swich hi y lo con cable apantallado si o si,
Subir
TonyGT-Ibiza
#376 por TonyGT-Ibiza el 07/01/2018
Lespaulhc escribió:
#373 por Lespaulhc hace 11 horas
Tengo 2 680 uf 200v.no se si poniendolos en serie podrian hacer 400v.esos si que filtrarian ruidos.electroliticos.solo que serian a 340uf.
Haber si con estos y haciendo la mod se va el hum.si no se va asi probare a apantallar el hi low.y si sigue mal pues filamentos en continua.con otro trafo por separado.


Dos de 680uf de 200v en serie serian equivalentes a uno de 340uf de 400v.
Tambien te digo que creo que es mejor poner varios en paralelo de 47uf, pero no lo se seguro.

El montaje de las 6n2p funciona de maravilla si has seguido el layout y los consejos de como lo hice, el fallo si que estaba en el layout de las ecc83 con el divisor ese de 1k que no sirve.
Las 6n2p con su divisor de tension anda de maravilla, yo he montao varios de estos y no tuve ruidos de hum con ninguno, el hum aparece cuando empezamos a salirnos de lo aqui propuesto, tu fijate que si haces el 6n2p tal cual te sale perfecto y, si haces de ecc83 te lo haces mejor el pdf de gak pero poniendo las 3 masas de out, treble mid y master junto con el gain.
Voy a pedirle a mi colega dcl que me haga el gak tal cual pero con esas tres masas sacadas de donde estan, como tengo un ampli de 10w que no quiero para nada, es posible que le saque las tripas y haga un jcm800 ecc83 a ver que tal, asi tengo uno de cada, total, poquito a poco me he hecho con un monton de stock y no estoy haciendo ahora nada.
Subir
jaropda
#377 por jaropda el 07/01/2018
Si si Tony hazte el de las válvulas ecc83... y así me cuentas que tal el sonido y si te gusta...,a mí me encanta el crunch que tiene....
Subir
TonyGT-Ibiza
#378 por TonyGT-Ibiza el 07/01/2018
Claro tio, ya te contare, :brindis:
Subir
Lespaulhc
#379 por Lespaulhc el 07/01/2018

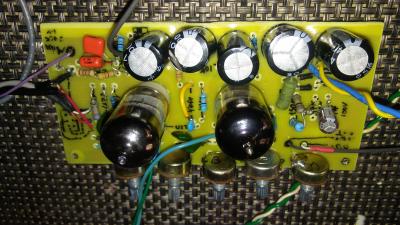

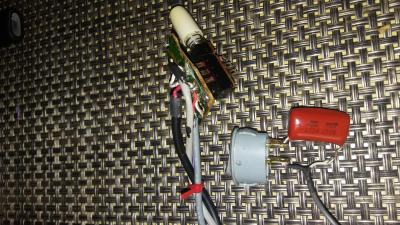

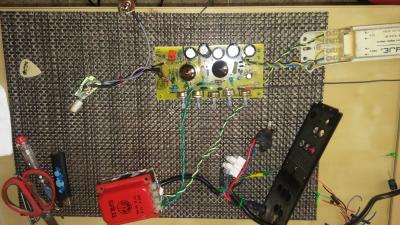

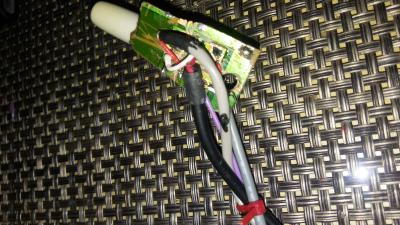

Bueno Jejeje...era el hi low.lo apantalle con la malla soldada a 1 sitio solo osea 1 punta.y joer como va ahora con los auriculares y ni se aprecia el Humm bueno ya esta arreglado por cierto el inte=uptor del 1uf yo tengo un 1uf de 600v no electrolitico.he visto que hay uno que lo pone electrolitico de 1uf.es mi unica duda.una foto del circuito ya ultimo.
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#380 por TonyGT-Ibiza el 07/01/2018
Si es que no me haceis caso!!!!
Yo tuve todos los problemas de ruido que me comentais y tuve que pelear con ellos.
Es por eso que insisto tanto en el apantallado del hi lo doble conmutador y el apantallado del jack in y el pote gain si lo sacais de la pcb tambien.
Voy a clavarme unas birras de esas valencianas que tanto me gustan de la fon salem para celebrar tu triunfo :brindis:
Subir
TonyGT-Ibiza
#381 por TonyGT-Ibiza el 07/01/2018
El condensador del booster pon el que quieras, yo eso lo descubri de un foro guiri,
Alli proponian un 220nf, pero puedes poner un 4,7uf 1uf, 2,2uf i el que quieras, eso da igual, todos hacen lo mismo, pruebalo y veras.
Un electrolitico es cojonudo con el negativo a masa.
Subir
Lespaulhc
#382 por Lespaulhc el 07/01/2018
Pero el electrolitico. Que voltaje tiene que llevar 100v 25v 400v??? Y el gain fuera de pcb apantallado o lo dejo en la pcb
Subir
TonyGT-Ibiza
#383 por TonyGT-Ibiza el 07/01/2018
El gain mejor en la pcb, y el electrolitico del
Booster puede valer cualquiera, puedes ponerlo de 220nf poliester, multicapa, electrolitico de 1uf, o de 22uf, y que yo recuerde puede valer uno de 10v o 16v, de ahi para arriba el que quueras.
Subir
Lespaulhc
#384 por Lespaulhc el 07/01/2018
http://diy-fever.com/amps/mesa-mark-iic-preamp/comment-page-2/

Corrigeme pero creo que es lo mismo que el dr booguie con 3 rusas.
Subir
