¡JCM800 preamp sin ruido por 15€!

TonyGT-Ibiza
#349 por TonyGT-Ibiza el 05/01/2018
Yo siempre acostumbro a montar el esqueleto de un previo o pedal fuera de los chasis, una vez compruebo que todo esta correcto, lo meto en el mueble.
Si metes de primeras en el mueble y tienes algun problema, se hace muy dificil de encontrar.
Si tienes hum y esos ruidos es por que hay algo que no esta bien.
Prueba a estañar todas las pistas, apantallar input, gain y hi y lo sobretodo.
Por lo demas no deberias tener asi que yo piense ningun problema.
Subir
Lespaulhc
#350 por Lespaulhc el 05/01/2018
Tengo cable de audio de 2 hilos y masa apantallados me sujieres que los ponga pero creo que tengo que hacer que la masa de malla del cable vaya a masa en 1 solo punto...lo probare asi a ver .y ponde cable de masa en los pot esos.pero vamos que el Humm es bestial apenas se aprecia la distorsion.
Subir
TonyGT-Ibiza
#351 por TonyGT-Ibiza el 05/01/2018
Te va a tocar sacarlo todo del chasis y revisar las pistas y las conexiones con un tester, entre otras cosas parece como que tienes pistas de masa cortadas. Revisa el doble conmutador, escribe en google jcm800 cutrelux y a ver si te sale el layout con las conexiones del doble conmutador del que le dije a mi colega dibujante que se fijase.
Subir
Lespaulhc
#352 por Lespaulhc el 05/01/2018
Gracias lo miro
Subir
TonyGT-Ibiza
#353 por TonyGT-Ibiza el 05/01/2018
Las masas de los jack y los potes las conectas todas a la derecha, donde se conecta el hi low y el input, coge masa de ahi para esos.
Subir
Lespaulhc
#354 por Lespaulhc el 05/01/2018

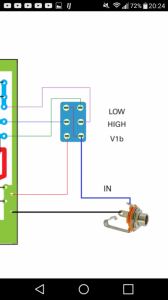

Creo que el puente del in. No lo puse.del pin 1 al 6 del sitch.a lo mejor por eso hace ruido.
Archivos adjuntos ( para descargar)
Subir
tokaio
#355 por tokaio el 05/01/2018
Te ha faltado enrollar los cables de alimentación.
Subir
Lespaulhc
#356 por Lespaulhc el 05/01/2018
Aparte de enrrollar los cables me faltaba el puente del switch que el esquema en b y negro con la impresora no salia voy probando con pinzas cocodrilo a ver.hice el puente y solucionado el hi lo pero sigo con el hum.claro que ahora me toca poner un cable a todos los pot de chasis ya que el chasis es de plastico.aeguro que asi y trenzando cables se baja el hum.
Subir
tokaio
#357 por tokaio el 05/01/2018
Es lo más lógico. Suerte!
Subir
Lespaulhc
#358 por Lespaulhc el 05/01/2018
Ya os cuento...
Subir
TonyGT-Ibiza
#359 por TonyGT-Ibiza el 05/01/2018
Lo del hum puede ser hasta por tener cerca los trafos, eb el mesa yo puse una chapa fina para separarlo.
Lo de trenzar los cables de alimentacion te quitara siseos, mirate bien las masas que esten bien conectadas y no te falte ninguna.
Subir
Lespaulhc
#360 por Lespaulhc el 05/01/2018

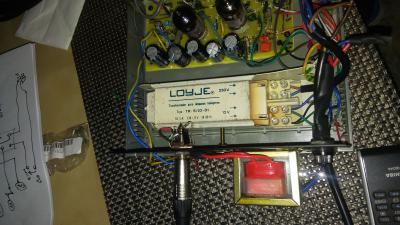

Lo unico que me falta es el puente del switch pin 1 y 6 del IN jack.y que las masas de todos los potes no se unen por chasis...es de plastico..en cuanto a los trafos mira...
Archivos adjuntos ( para descargar)
Subir
