¡JCM800 preamp sin ruido por 15€!

TonyGT-Ibiza
#337 por TonyGT-Ibiza el 03/01/2018
Mirate el truco de la resistencia en la pagina de pisotones, puedes convertir un pote de 50 o 100k en uno de 20k o 10k.

O uno de 10k en uno de 2,5k etc.

Uno de 1mega en 100k, 500 o 250k.

Yo lo he hecho muchas veces, ahora ya no lo hago, pero antes si lo hacia.
Subir
Lespaulhc
#338 por Lespaulhc el 04/01/2018

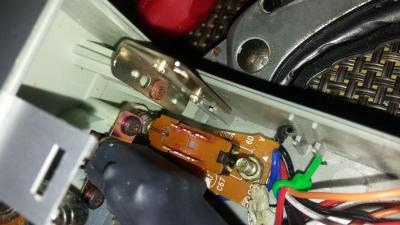

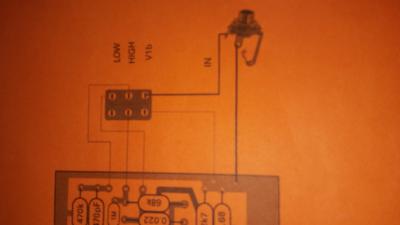

Gracias tony le pondre de 50k y lo modificare.tengo una duda del 2pdtv sitch del low y high le pusw uno tipo pulsador tiene 2 lineas de 3 pin osea 2 pdtv .y cada pin individual si pulsas pin de arriba y medio hacen conexion y si despulsas el de abajo y medio.pero como digo linea de 3 y linea de 3 peri las lineas no puentean en medio.Mi pregunta es si el sitch eata asi bien o tengo que puentear los 2 del medio.foto
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#339 por TonyGT-Ibiza el 04/01/2018
Necesitas un doble conmutador on on, dos circuitos, dos posiciones, tres contactos cada uno de los dos circuitos.

Puedes usar un doble swich de palanca, son muy baratos, 1€ o asi en una tienda fisica.
Subir
Lespaulhc
#340 por Lespaulhc el 04/01/2018

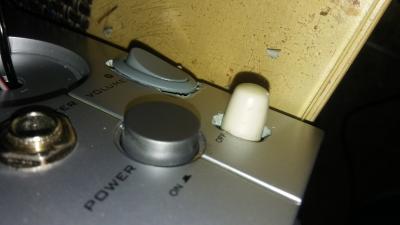

Ya tengo el doble siwtch en la foto se ve .gracias Toni.ya puse el pot MID de 50k y le puse 51k y 51k en paralelo se me queda en 17k.en vez de. 25k.supongo que ira bien.
Subir
TonyGT-Ibiza
#341 por TonyGT-Ibiza el 04/01/2018
Asi esta bien, por ejemplo quieres un pote de 50k, coges uno de 100k y pones una resistencia de 100k entre la pata 1 y 3.
Lo que da muy mal resultado es querer hacer un pote de 50k a partir de uno de 500k o 1mega, eso da un pesimo resultado.
Subir
Lespaulhc
#342 por Lespaulhc el 04/01/2018
Bueno pues ya esta montado todo a falta de 3pot 1m y las rusas que me tienen que llegar.las mod que hice fueron los 22nf puse 47nf y el pot 25k puse 50k y 25k resistencia paralelo.el resto igual todo.ya os cuento como va.
Subir
Lespaulhc
#343 por Lespaulhc el 04/01/2018
Supongo que el previo sin etapa de potencia tambien se oye si la out la pones en un cono es asi ?
Subir
TonyGT-Ibiza
#344 por TonyGT-Ibiza el 05/01/2018
Nooo, la salida es como un pedal de distorsion, quizas algo mas, necesitas amplificarlo.
Subir
Lespaulhc
#345 por Lespaulhc el 05/01/2018

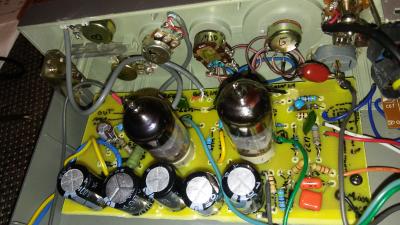

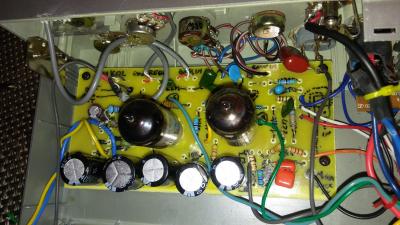

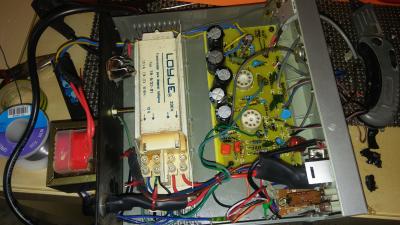

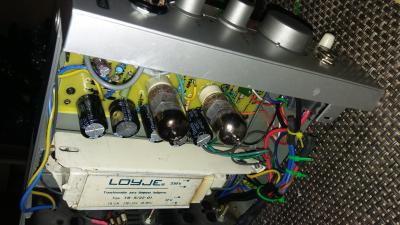

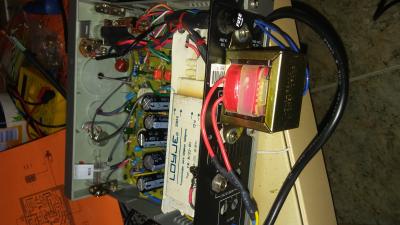

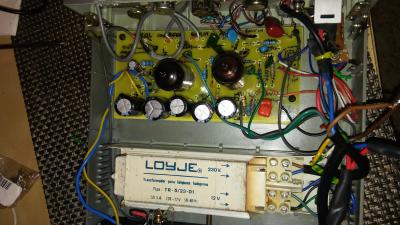

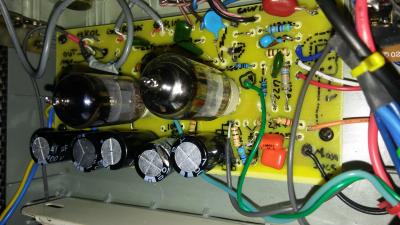

Ok tony vale luego lo probare parece que funciona lo encendi y apague y los filamentos al menos si van.dejo unas imagenes que ya me llego el resto de materiales.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#346 por Lespaulhc el 05/01/2018

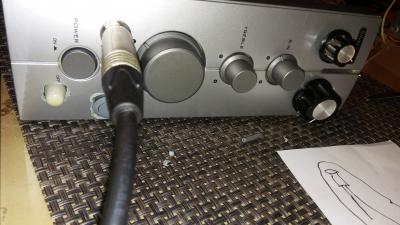

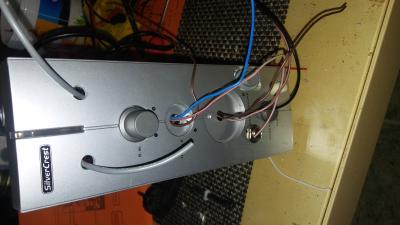

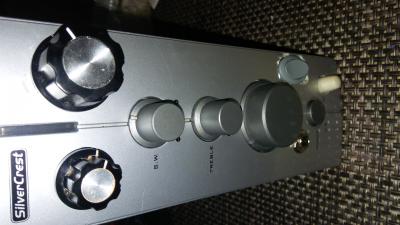

Queria hacerlo como el tuyo hasta imprimi las caratulas y tengo la madera pero este engendro me lo puso a huevo y decidi hacerlo aqui.aunque hare otro mas jcm800 o seguramente el mesa booguie de 3 valvulas que me gusta mucho como suena lo que creo que me hace falta una ecc83.si no se puede con 3 6n2p lo descartare.
Subir
TonyGT-Ibiza
#347 por TonyGT-Ibiza el 05/01/2018
Te ha quedao guay, has usado un chasis de algo del lidel pero bien.
Tengo un amigo que lo ha hecho con las 3 6n2p, el mesa, si quieres te paso la mod para hacerlo.
Subir
Lespaulhc
#348 por Lespaulhc el 05/01/2018

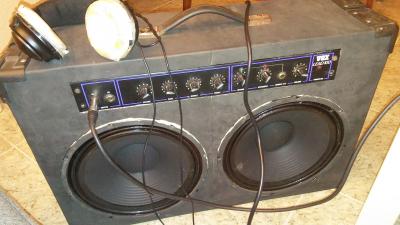

Vale pasamelo.Bueno 1as impresiones del cacharro.Mucho Humm solo se oye algo de distorsion en uno de los modos high o low no te puedo decir cual.al poner el pulsador del cap 1uf.igual mucho ruido.todos los pot van.el de bass de 25k. Que hice la ñapa de la resistencia de 25k paralelo al girarlo a tope derecha es como si apagara el volumen a cero.tambien ruido de masa al tocar las pickups con las manos.de etapa use un ampli con 12x12" de 100w vox.
El cable o pot a apantallar cuales eran?
Archivos adjuntos ( para descargar)
