¡JCM800 preamp sin ruido por 15€!

Lespaulhc
#325 por Lespaulhc el 27/12/2017

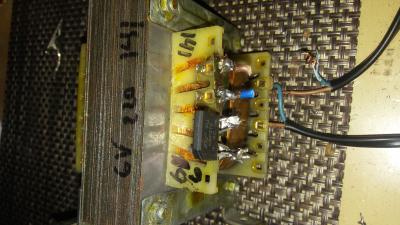

Bueno estoy estudiando tema trafos etc..resulta que hice un ampli con pcc84 y una rusa 6p15p tb llamada 6n15n esta es un pentodo la pcc84 es doble triodo.bueno el caso es que el pentodo trabaja maximo a 200v.tenia un trafo y tube que quitar hilo para conseguir 141voltios que si multiplicas por diodos son 1.41 por 141voltios. Osea unos 200v.es un trafo 220v 141v. 6v.los 6 voltios tambien los da con diodos.osea 220ac 200vdc 6vdc.ahora quiero hacer con ese trafo 220v ac 200vdc 6vdc 310vdc.para hacer el previo con 2 rusas 6n2p jcm800 y poner otra 6n2p junto al 6n15n.me toca bobinar mas hilo. El trafo quedaria 220 ac141ac 220ac 6vdc los tres ultimos el secundario.asi podria hacer un ampli con previo a unos 6w mono.alimentar las 4 valvulas con 6voltios paralelo y en continua.los 200v para la salida de etapa pentodo.y los 310vdc para el previo y 3er 6n2p.teneis algun consejo.
Subir
Lespaulhc
#326 por Lespaulhc el 27/12/2017

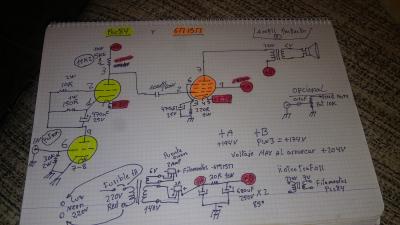

Bueno voy a intentar 2 cosas a ver cual me aconseja un experto... O hago el jcm800 con etapa a 6w aprox con 2 trafos a 310vdc contando que el pentodo es a 200vdc
O lo hago a 200vdc todas las valvulas y me toca estudiar las tablas de los triodos y mod el esquema de Tony.y la pregunta sera petara igual que a 310vdc. Ya os cuento tengo tiempo de esto ya que espero los componentes.
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#327 por TonyGT-Ibiza el 28/12/2017
Socio, yo de etapas de potencia de valvulas no he investigao, no sbria decirte, sobre la alimentacion del previo te diria que funciona bien alimentado entre 200v dc y 330v dc, con menos de 200v ya no es lo mismo y, con 330v va bien, a mi como mas me gusta es con 300v dc.
Subir
Lespaulhc
#328 por Lespaulhc el 28/12/2017

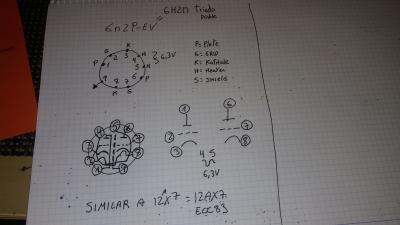

Si en datashe de la 12ax7. Hablo de esta pero usare la 6n2p que es similar....pues a 200voltios con diferentes calculos de resistencias siempre logico.... La distorsion es un 4 por 100 mas.a 310v es un 1.1 por 100...a ver que me dice el experto. ..pero bueno puedo bobinar el trafo y hacerle varios voltajes y ir probando y como mejor suene ...pero si me ahorro desmontarlo el trafo mejor.las valvulas con 45v ya tiran.si alguno quiere ver lo. Digo que busque 12ax7 en google Wikipedia.
Subir
Lespaulhc
#329 por Lespaulhc el 30/12/2017

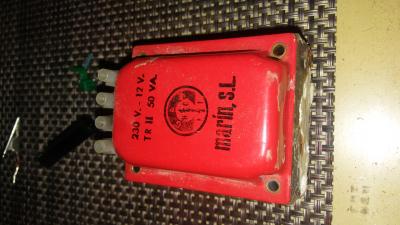

El trafo que tengo es de 4 amperios no se si aguantara alimentar filamentos y 3 6n2p y la 6n15n.cada valvula consume unos 300ma ya se vera .Y luego los 210vdc .todo mismo trafo.
Subir
Lespaulhc
#330 por Lespaulhc el 02/01/2018
Bueno al final he visto un ampli home para desguazar y que casual que me cabe todo el circuito aparte aprovecho el on off pulsador el fusible etc..asi que el previo ya tiene caja.
Tengo un trafo de alogenas 220v 12v y tengo un trafo normal de 220v 12 0 12v ...de 1 amp.
Hay es la cuestion lo pongo este último como secundario y utilizo una 12 0v para filamentos.?
Subir
Lespaulhc
#331 por Lespaulhc el 03/01/2018

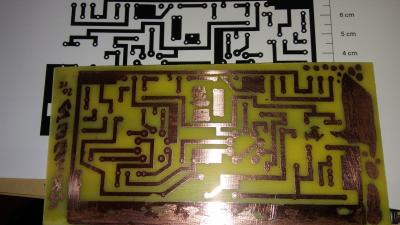

Bueno ya hice la pcb con plancha....
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#332 por TonyGT-Ibiza el 03/01/2018
El de 4 amperios lo pones de primer trafo, asi va genial.

Este pre lo proponia el gak con el primero de 1A y el segundo de 500mA, yo creo que se queda corto, mejor usar el primero de 2A y el segundo de 1A, minimo, los de galogenos de 3 o 4A son la repolla, esos no se caen, vienen entregando 230v en alterna y, al paso del puente de hertz suben a 300v, punto dulce.
Subir
Lespaulhc
#333 por Lespaulhc el 03/01/2018

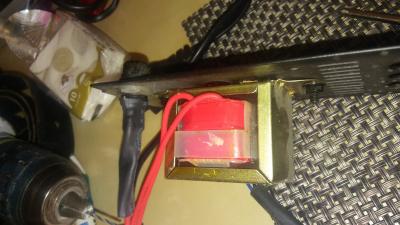

Ya pero solo tengo uno alogeno supongo que la caida se hara... creo. el segundo es este del mismo amplihome de television .de 1 amperio pero es 12v ov 12v .
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#334 por Lespaulhc el 03/01/2018

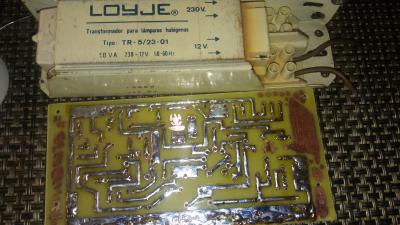

Alogeno y pcb ya perforada y alimentd de estaño.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#335 por Lespaulhc el 03/01/2018
Tengo los pot de 1mega y 250k pero el de 20k no tengo supongo que puedo poner uno 10k o de 50k o 100k sabeis algun truco con resistencias?
Subir
tokaio
#336 por tokaio el 03/01/2018
Hola, deberías buscar de 25 K, con la tolerancia seguro que te llega. Pero modificar los valores del Tonestack, en principio no es aconsejable.
No porque igual no te suena como esperas y puedes confundirte y pensar que no te funciona bien y liarte más. Después de montarlo y asegurarte de que va todo OK, ya puedes modificar algunas cosas pero siempre sabiendo lo que se hace.
:piloto_loco:
