¡JCM800 preamp sin ruido por 15€!

TonyGT-Ibiza
#2581 por TonyGT-Ibiza el 20/07/2019
Para el single ended no hay nada que emparejar.

Sólo hay una válvula claro, o dos en paralelo?

Realmente se puede mirar de ajustar el bias en estos, pues el bias es variable y según la válvula conduce más o menos, eso sería cambiando la resistencia de cátodo.


Para push pull si es bias fijo estaría bien poner dos trimmers, pero por bias resistencia cátodo ea más jodido
Subir
TonyGT-Ibiza
#2582 por TonyGT-Ibiza el 20/07/2019
una cosilla, tener en cuenta que el cable ese del swich de mas gain que activa el condensador de 1uf debe ser apantallado, recientemente he descubierto que muchos ruidos venian justo de aqui mismo, no perdais de vista este cable y apantallarlo.
Subir
1
Antonio
#2583 por Antonio el 21/07/2019
Que tipo y calibre de cable apantallado usais?
Subir
TonyGT-Ibiza
#2584 por TonyGT-Ibiza el 21/07/2019
Yo uso cable apantallado que voy reciclando de cables rca, cables de Playstation 2 y cosas así.
Subir
classic50s
#2585 por classic50s el 22/07/2019
#2583
Como dice Tony cable RCA va muy bien.
Yo he descubierto el cable de los USB recientemente y es una pasada. Traen 4 o 6 hilos, dependiendo, y además una malla de apantallamiento muy buena. Para los switchs es una maravilla.
Subir
TonyGT-Ibiza
#2586 por TonyGT-Ibiza el 22/07/2019
classic50s escribió:
Yo he descubierto el cable de los USB recientemente y es una pasada. Traen 4 o 6 hilos, dependiendo, y además una malla de apantallamiento muy buena. Para los switchs es una maravilla.


Buenisimo, no habia caido en usarlos, por ahi tengo algunos, se van rompiendo y ademas son faciles de conseguir, ¿esos llevan un apantallamiento que
no es una malla, si no mas bien una especie de papel de aluminio o algo asi, no? que para el caso hace lo mismo, apantalla igualmente.
Subir
classic50s
#2587 por classic50s el 22/07/2019
Tony, llevan las dos cosas.
Yo el papel de aluminio lo retiro y lo corto.
Al menos los que yo he encontrado traen una malla de hilos metálicos de color plateado bastante densa. De hecho normalmente cortó la mitad de ellos porque sobra y queda muy gordo para conectar.
En cambio los vivos, que se identifican muy bien, porque van en colores rojo y negro, verde y azul, blanco y amarillo, así por parejas, son finos, no sabría decirte el calibre pero finos. Y cada pareja va aislada de las otras con papel de aluminio. Es decir, es como si llevarán doble apantallamiento.
Subir
Lespaulhc
#2588 por Lespaulhc el 22/07/2019
No recomiendo ese cable al menos si es el rigido a los 4 dias se parte
Subir
classic50s
#2589 por classic50s el 22/07/2019
Los que yo he visto son igual de flexibles que los RCA
Subir
TonyGT-Ibiza
#2590 por TonyGT-Ibiza el 23/07/2019
classic50s escribió:
Los que yo he visto son igual de flexibles que los RCA

Lespaulhc escribió:
No recomiendo ese cable al menos si es el rigido a los 4 dias se parte


Si, los rijidos suelen ser los que se usan para redes RJ45, pero los de usb son multifilares.
Subir
classic50s
#2591 por classic50s el 23/07/2019
Exacto, Lespaulhc.
Los que acaban en conector RJ45 normalmente se llaman "cable Ethernet" y suelen llevar 8 hilos, 4 pares.
Yo los cables USB de los que hablo los saqué reciclando ordenadores viejos. Concretamente los que van dentro de la CPU y conectan los puertos USB con la placa base.
También se pueden aprovechar los cables USB externos para conectar por ejemplo la impresora. Como dices son multifilares y van perfectamente apantallados.
Subir
Lespaulhc
#2592 por Lespaulhc el 25/07/2019

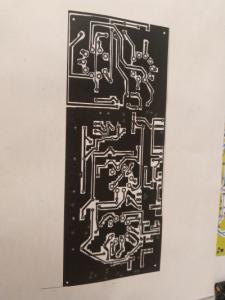

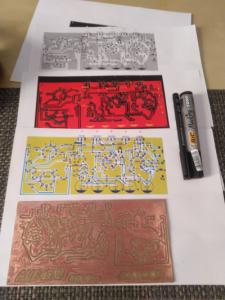

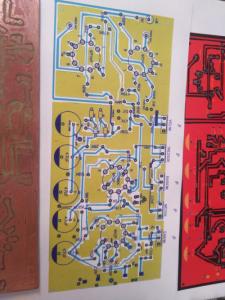

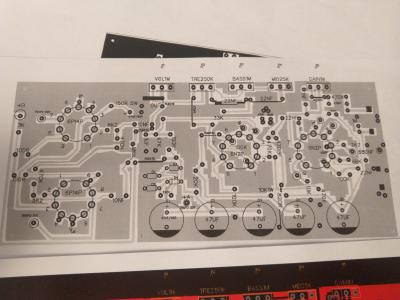

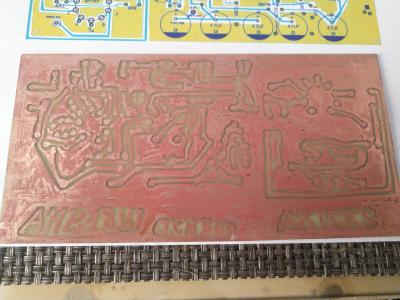

Bueno pues aki la pcb del jcm800 y la etapa 18w. No hice metodo planchado cogi y voltee una imagen y con un punzon marque los pads y rotule a mano las pistas.
Archivos adjuntos ( para descargar)
