¡JCM800 preamp sin ruido por 15€!

Kenworht
#2701 por Kenworht el 26/08/2019
Resistencias de medio vatio te valen. Condensadores de señal no polarizados de 400v.
Los electrolíticos del doble de la tensión con la que trabajen.
Pero los de filtro de la fuente ponlos de 47 uF/450 v. De 400v también serviría.
La resistencia de descarga de la fuente de 220k Ponla de 1 w.
Yo personalmente, pondría las Resistencias de la fuente de 2w. Y las de ánodo, y cátodo de 1w.
Subir
TonyGT-Ibiza
#2702 por TonyGT-Ibiza el 26/08/2019
Yo tengo un schematic donde tengo puesto el valor de todos los componentes.


Las resistencias menos la de 20k las pongo todas pequeñas.


Los condensadores la, mayoría los pongo de 250v y 400v.

Cuando esté en casa pongo el schematic.
Subir
Alejandro Bakich
#2703 por Alejandro Bakich el 06/09/2019

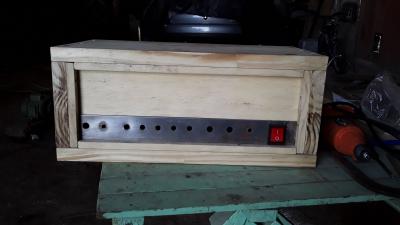

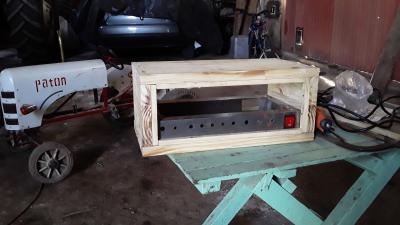

Hola gente, mañana voy a montar el circuito dentro del chasis metalico que hice...una consulta ¿para coneccin a masa en estrella que derivaron? Tonestak desde el pote de volumen o gain? Condensadores electroliticos debajo del primero de la fuente? Etc! Muchas gracias! Les dejo foto de como va quedado, falta la tapiceria, el faceplate y mucho mas....
Muchas gracias!!!
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#2704 por TonyGT-Ibiza el 06/09/2019
vaya maquinon, ese tractor paton mola tio.
Subir
Alejandro Bakich
#2705 por Alejandro Bakich el 06/09/2019
#2704 jaja ese lo hice para el hijo mio, ahora le estoy por poner un motor de bicimoto jaja
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#2706 por TonyGT-Ibiza el 06/09/2019
Eres un artista
Subir
dazz
#2707 por dazz el 06/09/2019
Que crack, Alejandro. Es una pasada el tractorcillo... y el gabinete del ampli también
Subir
Alejandro Bakich
#2708 por Alejandro Bakich el 06/09/2019
#2706 jaja gracias ...pero es mucho mas facil que montar circuitos y amplis, esto es trabajar en chapa al método antiguo nada mas! Artista sos vos con todo lo que has logrado!
Subir
Alejandro Bakich
#2709 por Alejandro Bakich el 06/09/2019

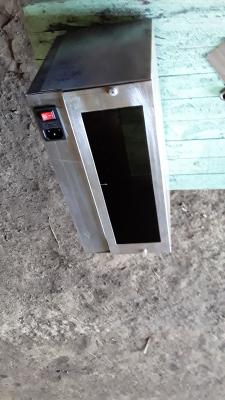

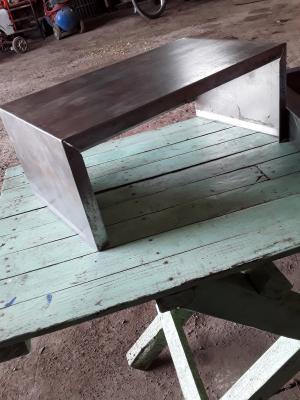

#2707 jaja gracias, el gabinete tambien iba a ser de chapa en un principio, pero despues sufrio un accidente, ya lo tenia casi terminado...asi que lo empece a hacer de nuevo, de madera y con formato marshall..
Archivos adjuntos ( para descargar)
Subir
JackSlater
#2710 por JackSlater el 07/09/2019
Tantas molestias en ese mueble debe ser porque es genial el preamp
Subir
Lespaulhc
#2711 por Lespaulhc el 07/09/2019
Lo es lo modifico tonygt que es un fenómeno del diy.
Subir
1
JackSlater
#2712 por JackSlater el 07/09/2019
Yo me encuentro juntando materiales para hacermelo pero aun me sirgen dudas sobretodo en cuanto a las tolerancias de ciertos componentes poco a poco
Subir
