¡JCM800 preamp sin ruido por 15€!

TonyGT-Ibiza
#2713 por TonyGT-Ibiza el 07/09/2019
Lespaulhc escribió:
2711 por Lespaulhc hace 14 minutos
Lo es lo modifico tonygt que es un fenómeno del diy
:banda_rock:

Gracias por lo de fenómeno, tu eres el crack
Subir
Alejandro Bakich
#2714 por Alejandro Bakich el 07/09/2019
#2710 si, es genial y bastante sencillo, yo nunca habia soldado un cable con el soldador jaja, no sabia lo que era un capacitor, una resistencia...nada de nada! Pero como me gusto el tema me puse a aprender un poco, y bueno, tambien los acose con las preguntas jaja hace unos 3 meses que lo termine(al circuito) pero como ahora tengo menos tiempo que antes se me esta complicando terminar el mueble, pero todo con paciencia, porque facil no hay nada...y siempre haciendo una pausa y pensando en el pedazo de preamp que es, que quien no soño con tenerlo? Asi que cuando termine de pegar el ultimo pedacito de cuero y lo pueda llevar a ensayar con la banda voy a ser feliz...después se vendra la parte de hacerle la etapa de potencia y ponerla dentro del mismo gabinete, pero ya por el momento estoy mas que conforme y agradecido!
Subir
Alejandro Bakich
#2715 por Alejandro Bakich el 07/09/2019
#2712 las resistencias todas las podes poner de 1/4, menos la de 10k y la de 20 k que van en los consensadores grandes. Estas 2 de 1w.

Después hay que poner otra resistencia para descargar los condensadores .Hay que ponerla entre las patas de positivo y negativo del primer condensador grande. Esta tiene que ser de 220k y 2 o 3 w.
Corrijanme si me equivico!!!
Subir
Alejandro Bakich
#2716 por Alejandro Bakich el 07/09/2019
#2712 y antes que nada, subi la imagen del esquemático que vas a hacer porque hay varios!
Subir
JackSlater
#2717 por JackSlater el 07/09/2019
Quiero hacer el de GAK con EC83 pero creo que lleva un regulador de potencia y las masas de los potenciometros no están modificadas en el esquema para que tenga menos ruido de fondo
Subir
TonyGT-Ibiza
#2718 por TonyGT-Ibiza el 07/09/2019
JackSlater escribió:
Quiero hacer el de GAK con EC83 pero creo que lleva un regulador de potencia y las masas de los potenciometros no están modificadas en el esquema para que tenga menos ruido de fondo

si tu quieres, puedes hacer el de gak tal cual.

Unicamente hay 2 masas que tienes que cortar y conectar en la parte de la derecha de la placa=

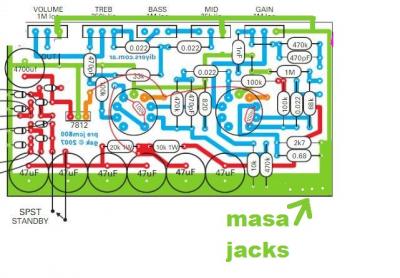

La masa del jack out, la masa del pote del master y la masa del tonestack, solamente esas tres masas, te voy a poner un dibujo para que lo veas:

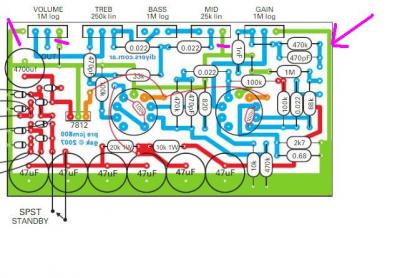

Si te fijas en el dibuo veras que he cortado con una linea rosa 3 masas, esas se conectan donde te he puesto la flecha, son masas muy sensibles y hay que cogerlas de esa zona de la flecha, si lo montas tal cual con ecc83, tienes garantizado un jcm800 en previo, luego tu lo conectas a cualquier ampli de transitores y tienes un jcm800.

Tu has hecho muchos pedales mucho mas complejos que este montaje, realmente este fue mi primer montaje diy y funciono a la primera, y sin tener practica, si tienes miedo a explosiones o cortocircuitos con circuitos de valvulas hay una cosa que es infalible para los miedosos, la lampara en serie:


Como puedes ver si tu montaje estuviese en cortocircuito o con errores lo sabrias por que la lampara incandescente luce a tope y en sus bornas habra 230v, en cambio si tienes menos de 200v en bornas de la lampara y luce un poco menos intensa, significa que tu montaje funciona perfectamente y de hecho con la lampara en serie te va a funcionar tambien y podras tocar con el tambien.

Los condensadores puedes ponerlos todos de 250v o 400v, y las resistencias menos la de 20k (que es de 22k) esa es de 1W, todas las demas las puedes poner de 1/4 sin problema, de las pequeñas.
Archivos adjuntos ( para descargar)
Subir
1
Alejandro Bakich
#2719 por Alejandro Bakich el 07/09/2019

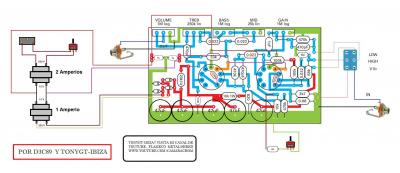

Este es el que hice yo, que me habia recomendado tony y que le habia hecho las referencias con 2 resistencias de 1 k a la alimentacion en corriente alterna de las valvulas, capaz que sea el mas eficiente, no tony?
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#2720 por TonyGT-Ibiza el 07/09/2019

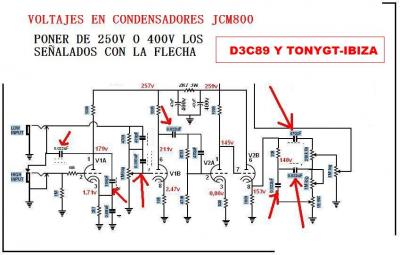

De condensadores donde te pongo la flecha son los que tienes que poner de 250v o de mas.

Y ni que decir tiene que todos los de 47uf son de 350v o 400v.
Archivos adjuntos ( para descargar)
donde poner condensdores de mas de 250v.JPG
Subir
TonyGT-Ibiza
#2721 por TonyGT-Ibiza el 07/09/2019
Alejandro Bakich escribió:

 
#2719 por Alejandro Bakich hace 2 minutos
Este es el que hice yo, que me habia recomendado tony y que le habia hecho las referencias con 2 resistencias de 1 k a la alimentacion en corriente alterna de las valvulas, capaz que sea el mas eficiente, no tony?


Esta perfecto asi, tu lo hiciste como yo los hago, asi fue como me enseño un profesor de electronica que lo hiciera, pero el si quiere puede hacerlo tal cual viene en el esquema de gak.
Subir
1
JackSlater
#2722 por JackSlater el 07/09/2019
La resistencia que descarga los condensadores viene en el esquema tambien?
Subir
JackSlater
#2723 por JackSlater el 07/09/2019
Tal que asi?
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#2724 por Alejandro Bakich el 07/09/2019
#2722 no, esa resistencia no esta en la lista de componentes, es agregada por seguridad
Subir
