#2677 por dazz el 21/08/2019
#2676 Eso es lo que tenía yo en mente al principio, pero creo que no va a funcionar bien, porque al ser el pote de 1M mucho mayor que la impedancia de entrada de la etapa y del divisor que pongamos, arruinaría el recorrido del pote de master. Lo probaré en la simulación, pero estoy bastante seguro de que no servirá
Subir
Alejandro Bakich
#2678 por Alejandro Bakich el 21/08/2019
#2677 jaja perdoname, te estoy haciendo renegar!!! Que es eso se la simulacion???
Subir
dazz
#2679 por dazz el 21/08/2019
#2678 LTSpice, es un programa de simulación de circuitos electrónicos

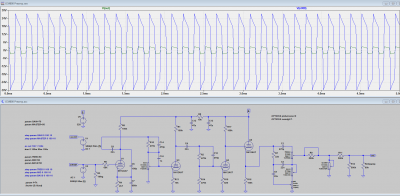

Ahí puedes ver la señal antes (en azul) y después (en verde) del divisor de tensión. La que de antes tiene una amplitud de casi 30V, que se multiplicaría por 10 en la etapa, pero la etapa alimentada a 24V saturaría con una señal de más de 2.4V de pico.
Archivos adjuntos ( para descargar)
Subir
Alejandro Bakich
#2680 por Alejandro Bakich el 21/08/2019
#2679 faaa como sabes!!!!
Si pudiera saber que tipo de potencia trae el marshall code 100...porque ahi no satura(no lo paso mas de la mitad de volumen, pero a mitad debe estar en 100w..si lo subo mas no se que pasara...)
Subir
dazz
#2681 por dazz el 21/08/2019
Alejandro Bakich escribió:
Si pudiera saber que tipo de potencia trae el marshall code 100.


Pues según las especificaciones son 100W, pero como te dije, eso no te dice mucho del volumen del ampli. Puede haber amplis de 10W con el mismo volumen o puede haber amplis de 1000W con el mismo volumen. Hay muchos factores a tener en cuenta. Incluso la ecualización es importante
Subir
Alejandro Bakich
#2682 por Alejandro Bakich el 21/08/2019
#2681 claro te entiendo, yo decia porque al marshall no lo satura. Se puede ensayar tranquilamente y si subo el pote de volumen del pre a la mitad realmente te deja sordo y sigue sin saturar. Pero yo la verdad que no se nada de diy y si llego a desarmar el marshall para ver que tiene adentro calculo que no lo armo mas! Para mi poco conocimiento hace de cuenta que es un cohete espacial jaja.
Ahora estoy dudando no se que hacer jaja porque en algun momento queria hacer la potencia a válvulas de 18w, pero ahi tendría que volver a reemplazar el pote del volumen....
Subir
Alejandro Bakich
#2683 por Alejandro Bakich el 22/08/2019

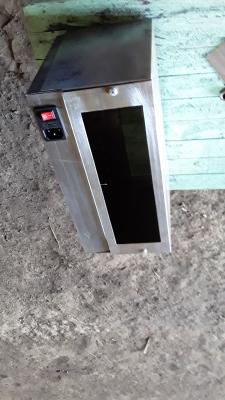

De a poco sigo avanzando con el gabinete para el pre!!!
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#2684 por TonyGT-Ibiza el 22/08/2019
que buen chasis tio, esta impresionante, con ese pedazo de chasis que pusiste habria quedao pintao un jcm800 de push pull.
Subir
dazz
#2685 por dazz el 22/08/2019
Alejandro Bakich escribió:
claro te entiendo, yo decia porque al marshall no lo satura. Se puede ensayar tranquilamente y si subo el pote de volumen del pre a la mitad realmente te deja sordo y sigue sin saturar


Bueno, el Marshall estará diseñado para no saturar la etapa. Siendo todo de estado sólido, el preamp manejará voltajes mucho más bajos que las válvulas, supongo, y eso ayudará a evitar que sature y distorsione.

Pero en tu caso estás haciendo un poco un Frankenstein híbrido. Si la etapa de potencia tuviera un voltaje de alimentación más alto, ayudaría, pero creo que tendrás potencia de sobra igualmente.
Subir
Alejandro Bakich
#2686 por Alejandro Bakich el 22/08/2019
#2685 bueno, por ahora lo voy a usar por el retorno y mas adelante encaro la parte de la potencia porque ahora he tenido un percance con el mueble y tengo que rediseñar lo que pensaba hacer!!!muchas gracias!!!
Subir
Alejandro Bakich
#2687 por Alejandro Bakich el 22/08/2019

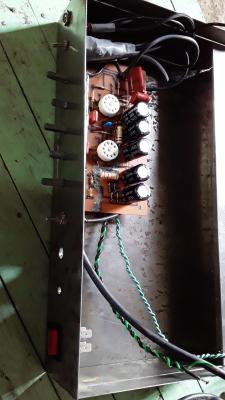

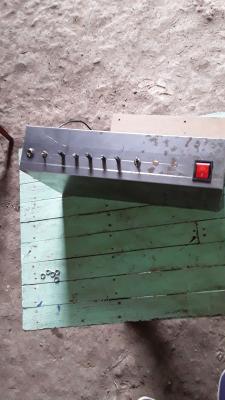

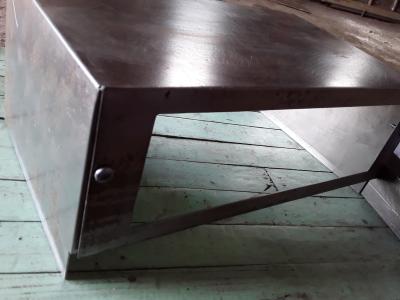

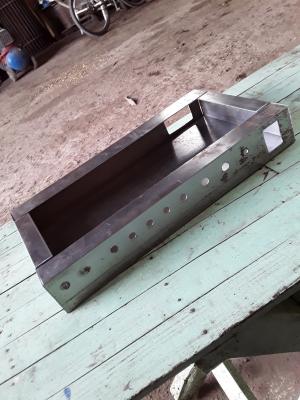

#2684 gracias tony!! El chasis sobrevivió, el gabinete fallecio hoy al pisarlo accidentalmente con el camion...hubo un pequeño error de cálculo en donde mi viejo me 'guardo' el gabinete atras del camion, yo sali y lo pise jaja final dramatico tuvo....asi que no lo voy a hacer metálico como lo habia hecho porque me habia llevado mucho tiempo doblar la chapa, hacer los calados....una lastima....asi que lo voy a hacer de madera forrado con cuerina, y le voy a poner el chasis adentro! Y ya que lo hago de madera seguro lo hago como el marshall, con el mismo faceplate!!
Subir
JackSlater
#2688 por JackSlater el 25/08/2019
He visto que en algunos montajes los zocalos noval no encajan en la PCB de Gak,

¿Existe alguna modificada para que quepan bien?
Subir
