Antonio escribió:Buenas noches, estoy poniéndome al día con la construcción del Preamp y aparte de estar maravillado tengo una última duda....estoy buscando las válvulas por eBay para hacer el montaje de 2 6n2p y 1 ecc83....y siempre obtengo los mismos resultados en eBay....me salen anuncios de válvulas 6n2p /ecc83/ 12ax7 como si fueran productos similares. Me podéis ayudar? Tenéis algún enlace o alguna página donde vengan bien diferenciadas para poder comprarlas? Gracias de antemano. Saludos!
red
¿tu que quieres hacerte un preamp o el ampli jcm800? dime exactamente y asi sabre por donde orientarte.
Sobre usar 6n2p o ecc83 son iguales, solo cambia la alimetacion de los filamentos.
y sobre la el84 hay en ebay unos lotes similares que salen muy bien de precio, hablamos de por ejemplo 10 valvulas tipo el84 usadas por unos 12 euros o asi creo, yo compre varias.
Responder
Citar
si, al ampli, pues entonces que pase por el otro hilo, el de la fabricacion del ampli, a ver si lo busco que ahora no lo encuentro.
Responder
Citar
#2471 hola! No tenes una foto para ver como conectaste las masas? Le hiciste chasis de chapa? Cuando hablas de las masas que conectaste en estrella te referís a los negativos que van al jack, a la llave dpdt y las mallas de los apantallados?
Gracias!!!
Gracias!!!
Responder
Citar
#2491
Todo el chasis es una caja metálica, sacada de un botiquín de acero que rescaté de la basura.
A ver si encuentro alguna foto.
Pero mira, básicamente te lo describo. Llegó con el cable de tierra de la toma de corriente a una regleta, y de ahí con cable de tierra llevo a:
1-La pista de masa de la PCB
2- A la propia caja en tres puntos distintos: la caja exterior, la subcaja dentro de la cual puse los transformadores y al Faceplate aprovechando para sujetar con el switch SPSD, pero puedes usar cualquier otro.
3-A la toma de tierra de los trafos ( Esto pone la carcasa de los trafos a tierra.

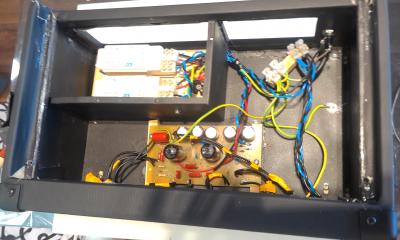

Fíjate en la foto. Son los cables verde-amarillos.
Saludos
Todo el chasis es una caja metálica, sacada de un botiquín de acero que rescaté de la basura.
A ver si encuentro alguna foto.
Pero mira, básicamente te lo describo. Llegó con el cable de tierra de la toma de corriente a una regleta, y de ahí con cable de tierra llevo a:
1-La pista de masa de la PCB
2- A la propia caja en tres puntos distintos: la caja exterior, la subcaja dentro de la cual puse los transformadores y al Faceplate aprovechando para sujetar con el switch SPSD, pero puedes usar cualquier otro.
3-A la toma de tierra de los trafos ( Esto pone la carcasa de los trafos a tierra.
Fíjate en la foto. Son los cables verde-amarillos.
Saludos
Responder
Citar
▶
1 respuesta directa
#2487
Lespaulhc, en Henrios se mide la autoinductancia de una bobina, como el primario de un trafo. Pero eso no es su impedancia Z.
La autoinductancia es L, mientras que la impedancia es Z=w*L es decir Z=2*Pi*f*L, siendo f la frecuencia.
Esto en una bobina ideal, porque en una bobina real hay que sumarle la resistencia propia de cualquier cable o conductor.
Por eso digo que la impedancia de un transformador depende de la frecuencia de trabajo.
En un transformador de alimentación la frecuencia es la de red, 50Hz, pero en uno de audio varia constantemente porque depende de la nota que esté sonando. Por ejemplo, si tocas un La en primera cuerda y afinación estándar, da una frecuencia de 440Hz, ya mayor frecuencia mayor impedancia reactiva.
Z=R+2*Pi*f*L
R es constante a cualquier frecuencia, pero la impedancia reactiva no.
Por eso, ojo, no se puede hablar de que un trafo tiene una impedancia concreta. Hay que alimentar con una fuente variable y hacer cálculos a varias frecuencias dentro del rango de trabajo y llegar a un compromiso en un punto medio.
Cuando tocamos la guitarra el rango de frecuencias va desde el Mi más bajo a unos 65 Hz hasta el Te o el Mi más alto que debe estar a unos 1300 Hz.
A eso me refería.
Saludos
Lespaulhc, en Henrios se mide la autoinductancia de una bobina, como el primario de un trafo. Pero eso no es su impedancia Z.
La autoinductancia es L, mientras que la impedancia es Z=w*L es decir Z=2*Pi*f*L, siendo f la frecuencia.
Esto en una bobina ideal, porque en una bobina real hay que sumarle la resistencia propia de cualquier cable o conductor.
Por eso digo que la impedancia de un transformador depende de la frecuencia de trabajo.
En un transformador de alimentación la frecuencia es la de red, 50Hz, pero en uno de audio varia constantemente porque depende de la nota que esté sonando. Por ejemplo, si tocas un La en primera cuerda y afinación estándar, da una frecuencia de 440Hz, ya mayor frecuencia mayor impedancia reactiva.
Z=R+2*Pi*f*L
R es constante a cualquier frecuencia, pero la impedancia reactiva no.
Por eso, ojo, no se puede hablar de que un trafo tiene una impedancia concreta. Hay que alimentar con una fuente variable y hacer cálculos a varias frecuencias dentro del rango de trabajo y llegar a un compromiso en un punto medio.
Cuando tocamos la guitarra el rango de frecuencias va desde el Mi más bajo a unos 65 Hz hasta el Te o el Mi más alto que debe estar a unos 1300 Hz.
A eso me refería.
Saludos
1
Responder
Citar

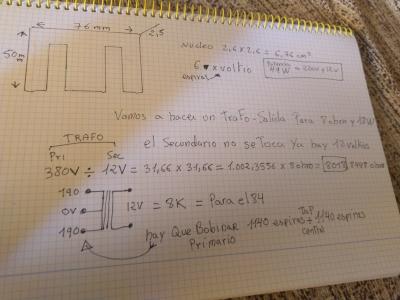

Perdona clasic si son unos 70hz mira aqui te muestro un trafo de 220v 12v normal como lo convierto en uno de salida.
Si se mide con un variac hasta que da 1voltio etc etc.
Si se mide con un variac hasta que da 1voltio etc etc.
Responder
Citar
El proble es diras como bobino casi 400v donde habian 220v...no va a caber
Pues destripas un ventilador de microondas y tienes hilo 0.15mm y con ese lias las espiras.
Pues destripas un ventilador de microondas y tienes hilo 0.15mm y con ese lias las espiras.
Responder
Citar
