¡JCM800 preamp sin ruido por 15€!

classic50s
#2473 por classic50s el 30/06/2019
Y he disfrutado como un enano.
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Lespaulhc
#2474 por Lespaulhc el 30/06/2019

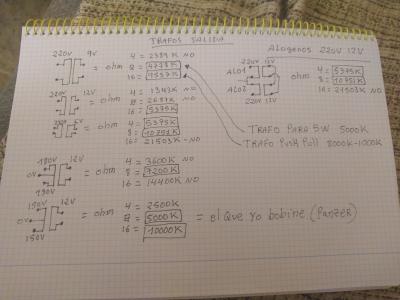

Aqui os dejo un apunte sobre trafos de salida ya calculados del bobinado con respecto a los ohmnios y el resultado final....el tamaño de estos no se define ya que serian los vatios de potencia segun el nucleo.
Archivos adjuntos ( para descargar)
Subir
1
classic50s
#2475 por classic50s el 30/06/2019
Tengo un trafo de alimentación enorme, de 220/110 a 24 V.
Debe tener una potencia buena, a tenor del tamaño del núcleo.
Crees que servirá si lo rebobino para hacer un trafo de salida?
Subir
Lespaulhc
#2476 por Lespaulhc el 30/06/2019
Para el que no lo entienda pongo un ejemplo.... necesito un trafo salida de 5000k para un ampli con el jcm800 y una el84......y tenemos un altavoz a 8ohm...pues usaremos un trafo de salida de 220v..9v..y tendremos 4778k de 5000k que necesitamos.
O también un trafo de 150v 150v y 12v
O un trafo de 300v 12v.
Y tendremos en estos dos últimos casos 5000k .tambien con 2 trfos alogenos tendriamos 5375k pero ya seria el altvoz a 4ohm.y lo mismo con alogeno 1 solo altavoz a 16ohm te daria 5375k.saludos.
Subir
1
Lespaulhc
#2477 por Lespaulhc el 30/06/2019
También específico en la tabla de la foto vemos 2 logenos unidos en primario en tap central y el secundario en paralelo este tipo de union en secundario y paralelo hace duplicar la suma del los trafos es decir..si el alogeno tiene 20w de potencia se du0lica su salida a 40w.
Subir
classic50s
#2478 por classic50s el 30/06/2019
Pero una duda.
Tengo claro que hay que adaptar impedancias. Dejando unos 5000K en primario y , 16 ohms, 8 ohms, o 4 ohms en secundario, dependiendo de los conos que alimentes.
Pero las tensiones?
Hay que respetar o ajustar los valores de tensión, la relación de transformación?. Influye?
Hay algún valor máximo de tensión en secundario?
Subir
Lespaulhc
#2479 por Lespaulhc el 30/06/2019
Con mis pruebas de todos estos años te puedo decir que da igual classic 50
Ahora bien si estas montando un ampli de 360v y de si tienes que bobinar a mano un trafo como mi caso pues en vez de elegir uno de 220v pues prefiero poner 180v 180v ov en primario y luego calcular el 2dario con respecto a los ohms.pero ya te digo que funcionan igual si es de 220v.
Subir
classic50s
#2480 por classic50s el 30/06/2019
Gracias Lespaulhc :locomotora:
Subir
Lespaulhc
#2481 por Lespaulhc el 30/06/2019
Subir
Lespaulhc
#2482 por Lespaulhc el 30/06/2019
Aqui teneis un ejemplo de trafo salida perfecto para el84 push pull y las medidas del chasis.
Como veis son 70 moniatos
Si ya fabricarlo son unos 120 moniatos mas el trafo y el altavoz otros 75...moniatos...luego te sale todo por una tripa y muchas horas de mano de obra.Asi se entiende que los amplis hacerlos no es barato.Hay que reciclar.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#2483 por Lespaulhc el 30/06/2019
Si queremos hacer un ampli como el del video y ahorarrnos 70 moniatos en el trafo salida push pull utilizaremos un trafo de esas medidas y que el bobinado sea...Primario 3 hilos
110v 0v 110v y el secundario 6.9v asi a 8ohmnios y serian 8130 ohmnios.
Como veis de 8k a 81k es casi perfecto.
Subir
Lespaulhc
#2484 por Lespaulhc el 30/06/2019
Y si no quiero cambiar el cono de 16ohms pues podria poner un trafo de esta manera...
Primario...110v ov 110v...secundario a 10v...y tendria 7744ohm de 8000 que es lo suyo.este trafo seria perfecto.
Subir
