Hazte, j201 - 2n5457 autenticos pata negra! por unos centimos!

Tonyguitar
#49 por Tonyguitar el 05/07/2018
Otra cosa, si tienes un rato mirate el ultimo mensaje de este hilo:
https://www.guitarristas.info/foros/proyecto-marshall-lead-mosfet-pedal/260987/pagina6#post2339672
fijate que propongo hacer un pedal con el previo de un marshall mosfet, es muy sencillo, solo falta pasar el schematic a un layout y una pcb, echale un ojo a ver que te parece tio, gracias.
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
dazz
#50 por dazz el 05/07/2018
#49 Estoy leyéndomelo desde el principio y veo que hay varios esquemas propuestos, pero déjame que vaya leyendo. Ahora bien, no te vayas a creer que soy un pro o algo así, ni por asomo, pero si puedo poner mi granito de arena yo encantado
Subir
Tonyguitar
#51 por Tonyguitar el 05/07/2018
Na tio, yo tampoco soy un pro, ni pretendo serlo, únicamente soy un aficionado al que le gusta tocar la guitarra y le gusta la electrónica y sin tener muchos conocimientos intento disfrutar de eso, jejjejeje.
Yo no me dedico a la musica ni a la electronica, yo vivo de mi trabajo.

si tú dominas los programas de dibujo, estaría guay que modificar as varios layout y pcb,s para el smd.
Subir
Fernan
#52 por Fernan el 02/02/2019

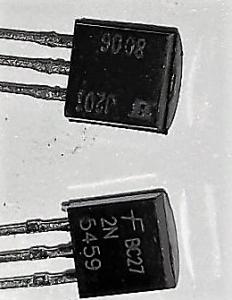

Estos son lo J-fets que he conseguido, a ver que opinas, en el hilo del fusible, ya ves que ramalazo de ampli me ha dao el punto de hacer, aunque teniendo el material........
me llama la atención que en estos posibles J201 viene lo que parece ser fecha de producción 06 de 1980
Archivos adjuntos ( para descargar)
2019-2-2 18-24-14.jpg
Subir
dazz
#53 por dazz el 02/02/2019
uff, Fernan, esos j201 son falsos seguro, porque hace años que no los hacen en paquete TO-92 (que se sepa)
Aquí quién más quién menos ha picado con eso alguna vez. Yo mismo por ejemplo

Dónde los has comprado?
Subir
Tonyguitar
#54 por Tonyguitar el 02/02/2019
En las tiendas de barrio antiguas pueden encontrarse de stock de hace años.

Una forma de saber si son auténticos es el truco de mirar si las letras de incrustadas en el transistor o son pintadas que se borran con disolvente.


Los de vishay no los he probado, los de Fairchild son los buenos.

El J201 en versión smd está mejorado y el 2n5457 al revés, mejor el antiguo.

Yo he probado el J201 VS MMBFJ201 y gana este último en smd.

El mejor para mi es el 2n5457. Aunque el mmbf5457 no está mal, pero no es tan bueno.
Subir
dazz
#55 por dazz el 02/02/2019
TonyGT-Ibiza escribió:
En las tiendas de barrio antiguas pueden encontrarse de stock de hace años.


No jodas, jajaja, guardan los jFETs antiguos como oro en paño?
Por lo que sé son dispositivos relativamente delicados, no sé hasta que punto es buena idea poner un FET de 40 años... o lo mismo tienen todo el mojo ahí dentro acumulado :D
Subir
dazz
#56 por dazz el 02/02/2019
TonyGT-Ibiza escribió:
El J201 en versión smd está mejorado y el 2n5457 al revés, mejor el antiguo.

Yo he probado el J201 VS MMBFJ201 y gana este último en smd.


Los que puse en el Azabache que me mandastes hicieron todos el bias con resistencias iguales (creo que 20K) eso es consistencia! así da gusto. Gracias de nuevo por cierto
Subir
Tonyguitar
#57 por Tonyguitar el 02/02/2019
Los J201 y los 2n5457 son muy duros.

Delicados los bs170 y 2n7000, esos yo los pongo siempre sobre zócalos para no calentarlo y dañarlo, de todos modos suenan horribles.


Lo de conseguir esto en tiendas de barrio es por que son tiendas antiguas y los tenían guardados.

Aquí en ibiza hay una tienda que es antigua y tienen muchos condensadores de esos antiguos y sobre todo diodos de germanio y en algunas de esas tenían transistores tipo ac128. Oc44 y Cosa así y el que lo descubre se los lleva todos.


Yo voy a una tienda y me dicen que tienen el cv7003 o el Oc44 y se los compro todos, pero de transistores de germanio no hay ni en ibiza ni en casi ninguna, los han tirao a la basura o algún espabilado se los ha llevado.
Subir
Fernan
#58 por Fernan el 02/02/2019
Ahí esta el tema, creo que la fecha de fabricación parece impresa, 06-80 con lo que añitos tienen, en tienda de componentes y fiable, componentes industriales etc. de todas formas lo que me trae confuso más viendo las tensiones del circuito es, el diseño original (2010) está echo con 2N5459 luego en la PCB vienen impresos j201, y entre ambos la diferencia es considerable pero bueno la descripción del circuito es clara y sbre 2N5459, si el diseño fuese sobre 2N5457 me parece más coherente con jos J201... no sé si me he explicado ggggg (si no les compras el superdolar kit a ellos.......) como los veis esos 2N5459 que he conseguido?

en principio he soldado unos pines hembra de CI para probar diferentes J-fets com
Gracias
Subir
dazz
#59 por dazz el 02/02/2019
La prueba de fuego sería medir los parámetros: Vp y Idss y ver si caen en el rango típico de los j201. Hay circuitos sencillos para medirlos
Subir
dazz
#60 por dazz el 02/02/2019
Fernan escribió:
como los veis esos 2N5459 que he conseguido?


Por lo que deduzco del datasheet, son como la tercera versión de los 2n545x

Los 2n5457 son los de más ganancia de los 3, seguido por el 2n5458 y el que menos el 2n5459

http://www.mit.edu/~6.301/2N5459.pdf
