Guitarra de viaje más o menos "improvisá"

lugaca
#1 por lugaca el 28/08/2011
Hola a todo/as de nuevo!
Pues nada, entre los huecos de espera que he tenido en la fase final del acabado de la Dobro, he estado avanzando en mi próximo proyecto.
El caso es que hace un tiempo vi un post del maestro Frasco en el que mostraba cómo se hacía una guitarra de viaje, y me pareció buena idea. Pero además, alguien, no recuerdo quién, hizo un comentario en ese post aludiendo a lo genial que estaría que esas guitarras de viaje tuviesen ya un ampli a cuestas, integrado, vaya... Y ahí se me encendieron las ganas de hacerlo, o al menos de intentarlo.
El caso es que tampoco quería gastarme mucha pasta en este proyecto, porque la dobro ya me salió por un pico, ya que le puse muy buenos materiales, así que esta la estoy haciendo con maderas no muy caras y componentes bastante baratos, vamos que no quiero pasar de los 100€ con absolutamente todo incluido.
Por otro lado, voy a ir improvisando todo. Tengo la idea en la cabeza, pero la voy a ir desarrollando según construya, sin planos ni nada por el estilo. Quizás quede un poco caótica, pero bueno... me apetece poner a prueba mi capacidad de improvisación... jejeje

Todo empezó, como siempre, por estar en el lugar equivocado, en el momento equivocado, y es que fuí a comercial ponce a por pegamento, vi que tenían maderas bastante bien de precio y con buena pinta, y claro, me dió el calentón, y hala, acabé con esto en casa...

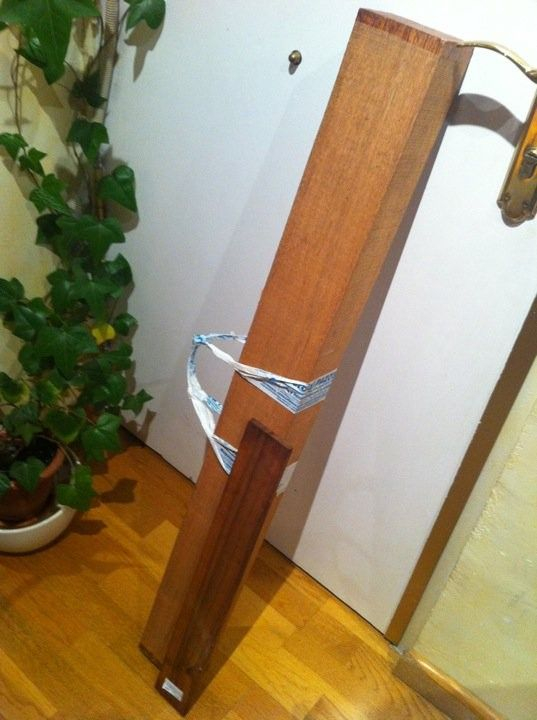

Troncazo de caoba de 1000x100x70mm por cosa de 30€ y tablilla de palosanto por no sé si fueron cosa de 12€... ya la había liao!

Así a ratos y huecos mientras hacía la dobro, esto he ido avanzando:

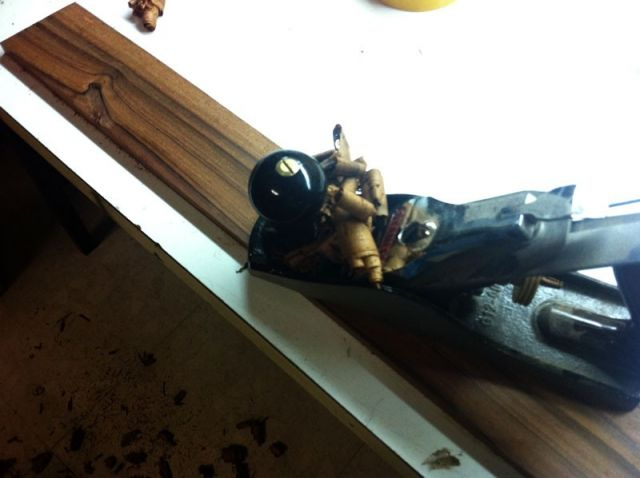

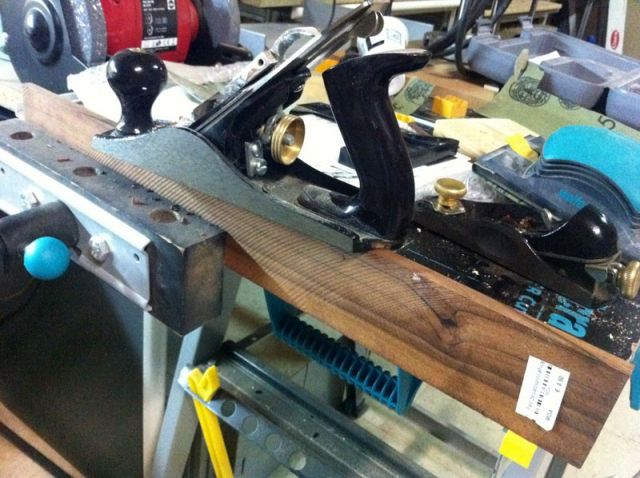

Lo primero, preparar el diapasón: cuadrarlo bien, cepillarlo para dejar la madera uniforme, etc...

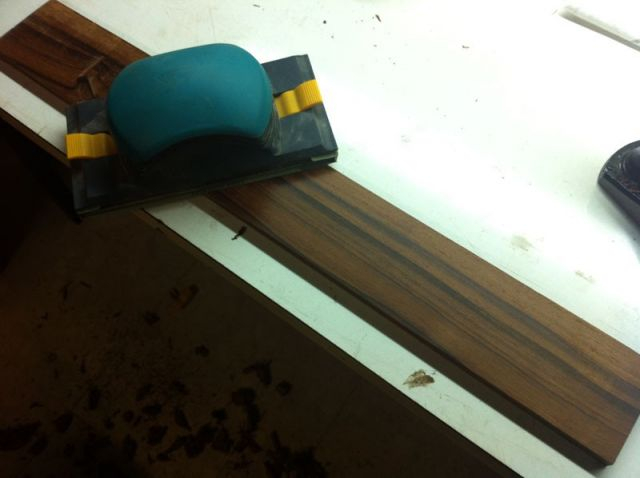

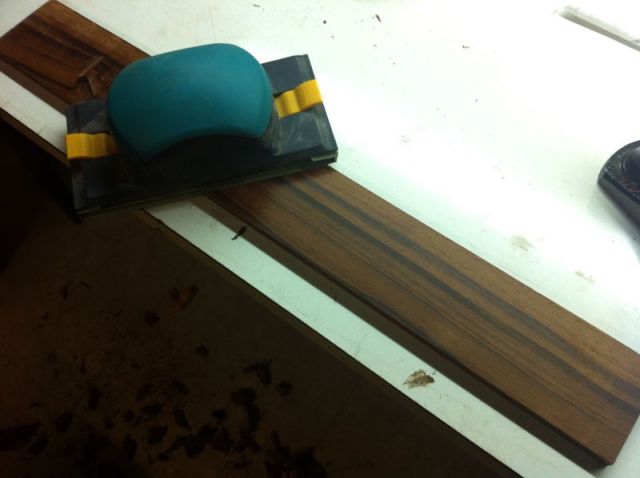

Una vez cuadrado y regrosado con el cepillo de banco a poco más de 5mm, le metí una lijadita con grano 320 para dejarlo bonito bonito...!!!

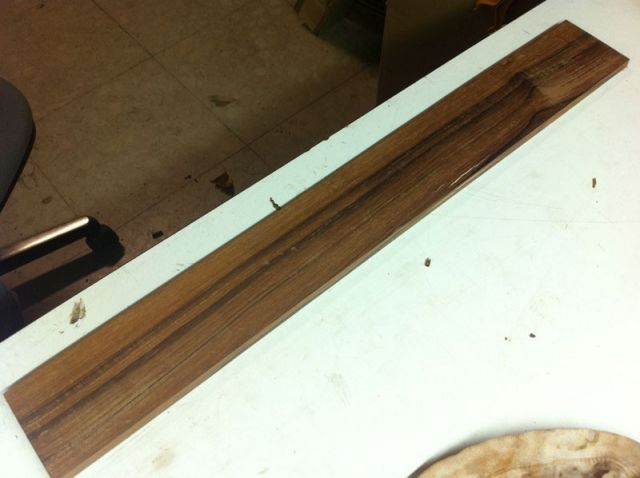

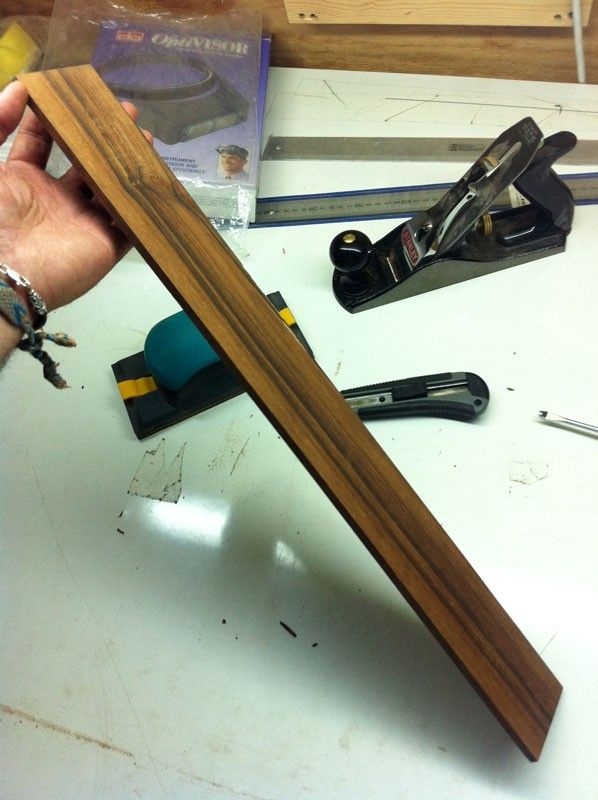

Y aquí está ya lista para ser transformada en un diapasón!

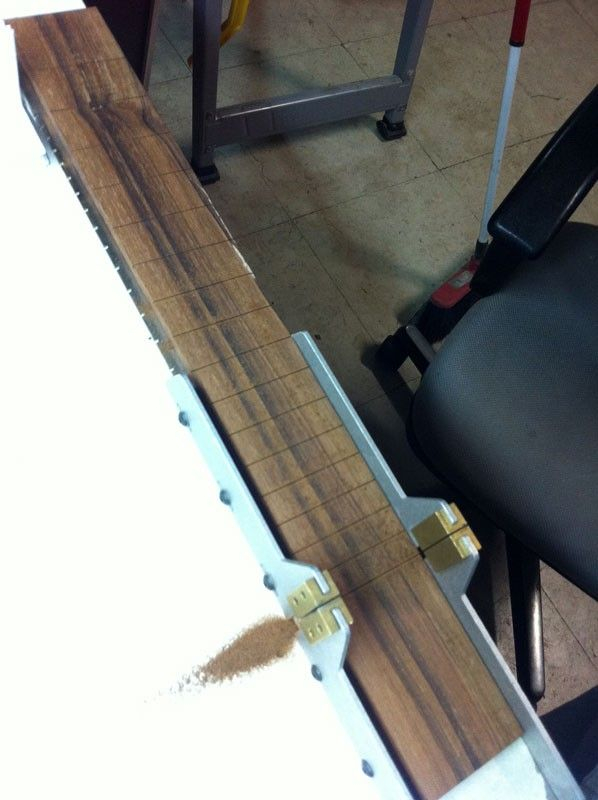

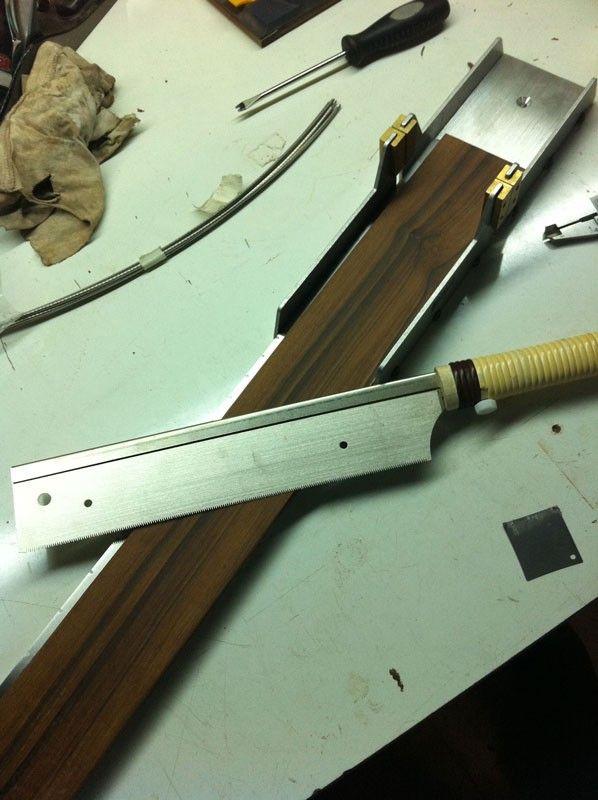

Siguiente paso, las ranuras para los trastes. Le he puesto una longitud de escala cortita, la 24,675" de Gibson, que esta tiene que entrarme en una maleta mediana para poder llevarla por ahí. Pretendo que sea algo más corta de 80cms.

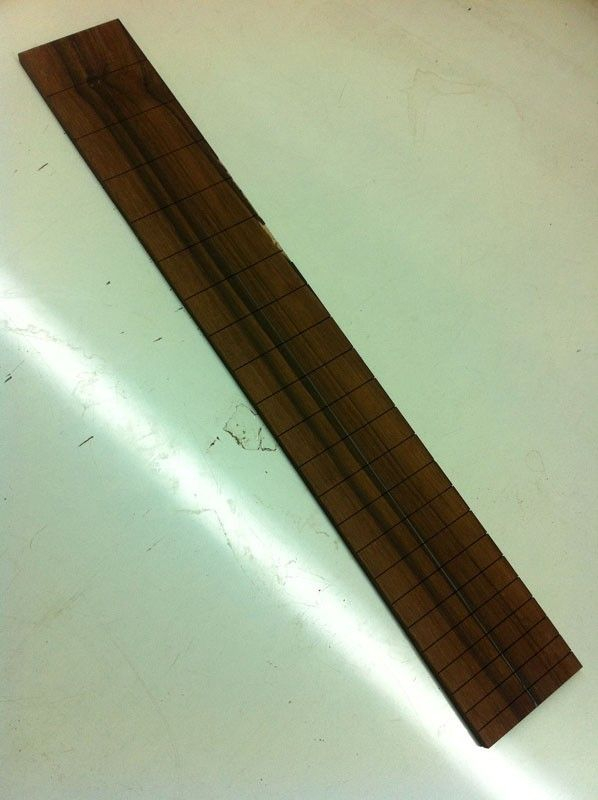

Despues de ranurar, a darle la forma al diapasón:

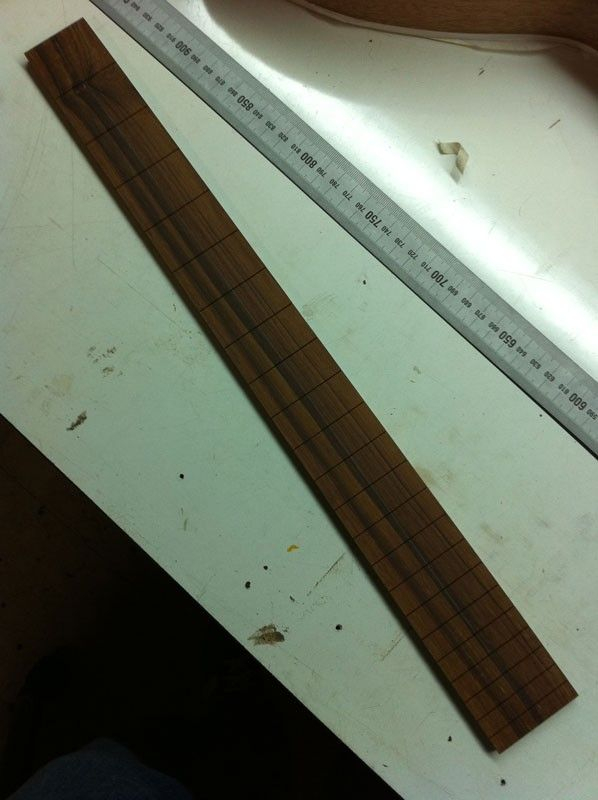

Seguro que a más de uno le parece un diapasón muy estrecho. Bueno, es que lo es, pues le faltan los 2mm a cada lado que ocuparán los canteos que le meteré más tarde. Voy a intentar meterle canteo de plástico tapando los finales de los trastes, como hace Gibson en las Les Paul y otros modelos.

Bueno, mañana seguiré con la preparación de la caoba.

Un saludo!
Subir
2
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
besabesugos
#2 por besabesugos el 28/08/2011
Oye, pues mola y todo...
Por ese precio, quien no se hace una guitarra asi!
Donde compraste las maderas?
Que forma le daras al cuerpo?
Propongo una forma cuadrada con bordes biselados!
Y pintada... Yo diria de un azul celeste, asi alegre :D
A ver que tal sale... Si la dobro sale bien, esta igual!
Subir
vic_tor
#3 por vic_tor el 28/08/2011
quedaría bien una mini explorer :D
Subir
besabesugos
#4 por besabesugos el 28/08/2011
Si, una mini explorer, o en su lugar una mini flying V...
Quedaria bien bonito, aunque hay poca madera para eso....
Subir
vic_tor
#5 por vic_tor el 28/08/2011
hombre la gracia esta en que sea mini :D
Subir
naxhoman
#6 por naxhoman el 29/08/2011
Disculpen mi ignorancia, a que se refieren con una Guitarra de viaje ???
Subir
Zamarripa
#7 por Zamarripa el 29/08/2011
naxhoman escribió:
Disculpen mi ignorancia, a que se refieren con una Guitarra de viaje ???


Imagen no disponible


A algo asi compañero...una guitarra reducida en dimensiones hasta su maxima expresion...
Subir
lugaca
#8 por lugaca el 29/08/2011
#7
Eso es, aunque la mía no va a ser tan glamurosa, sino algo mucho más sencillo. Eso si, llevará el ampli integrado, para que no haya más que llevar un palito de unos 76cm para poder tocar por ahí... ;-)
Subir
psikoT
#9 por psikoT el 29/08/2011
chacho, de todas formas no te vendría mal que te hicieras un planico... más que nada para evitar sorpresas...

bueno, confiamos en ti... XD

salu2
Subir
lugaca
#10 por lugaca el 29/08/2011
psikoT escribió:
chacho, de todas formas no te vendría mal que te hicieras un planico... más que nada para evitar sorpresas...

Nada, nada, psikot, dada mi amplia experiencia en luthería, con nada más y nada menos que DOS guitarras en mi haber... :risa: Creo que puedo prescindir de ellos... :D :bebemucho: :juas:
Si es que se trata de eso, de ir haciendola sobre la marcha con restos que tengo por aqui, así que iré avanzando poco a poco a ver qué sale, o a ver si sale lo que tengo en mente... para que te hagas una idea, le voy a hacer un golpeador con la tapa de un proyector viejo del curro, uno que se va a tirar. Toda la electrónica la sacaré de un miniampli de esos de marshall que conseguí en ebay por cosa de 12 euros... y así...
Total, que vamos a echarle emoción al tema, a ver que sale... pa mi que Frasco y su miserluthería me están afectando... lo que hace la admiración...!!!

Ea, pues eso, ya os contaré más...
:saludo2:
Subir
Perpetual Burn
#11 por Perpetual Burn el 29/08/2011
sigo el hilo.
esas dos vetas negras que cruzan el diapason quedan muy bien!!
Subir
lugaca
#12 por lugaca el 29/08/2011
Bueno, señores sigo con lo que llevo hecho del palo viajero con el que ando...

Una vez planteado el diapasón, le tocó el turno al bloque de caoba que se transformará en el cuerpo, mástil y clavijero de la guitarra. Todo de una pieza, vamos, que esto más que una guitarra va a ser una talla...

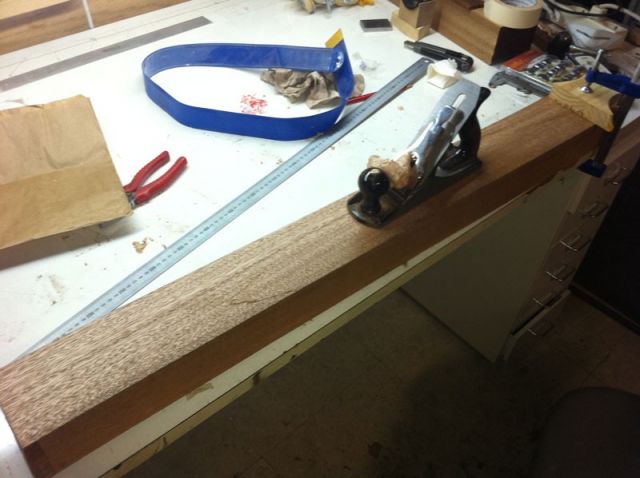

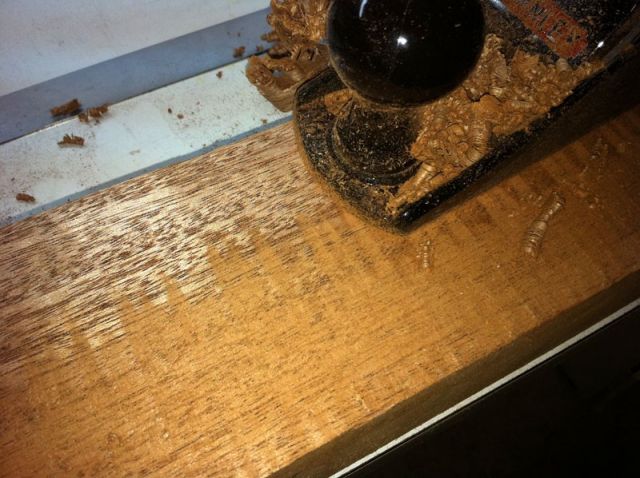

Primero limpié el bloque con el cepillo de banco para cuadrar los lados bien y sacar lo bonito de la madera:


Me sigue pareciendo extraterrestre lo que cambia la madera al cepillarla... sisque parece otro objeto...

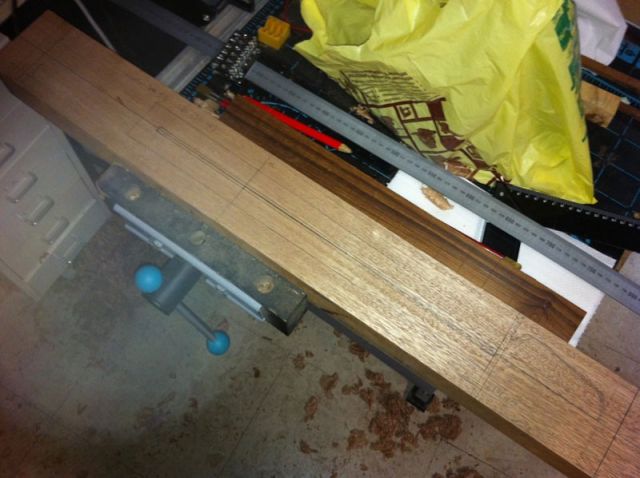

Una vez limpito el bloque, dibujo las posiciones de todo: del diapasón, de la cejuela, del puente, de la pastilla (que llevará una solo..), en fin, que luego he caído en que sí que me he hecho un plano, mira tú.
Psikot, estarás contento!, no será el tipo de plano al que te referías, pero bueno, ni pa tí, ni pa mí... ;)

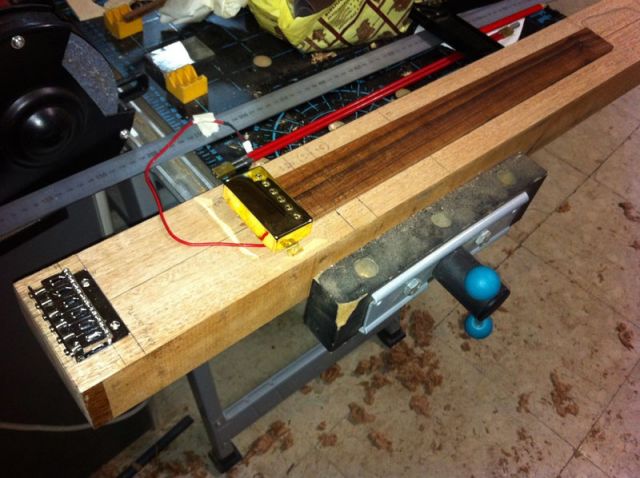

Aqui, los elementos principales, sobre la que será su posición más o menos...

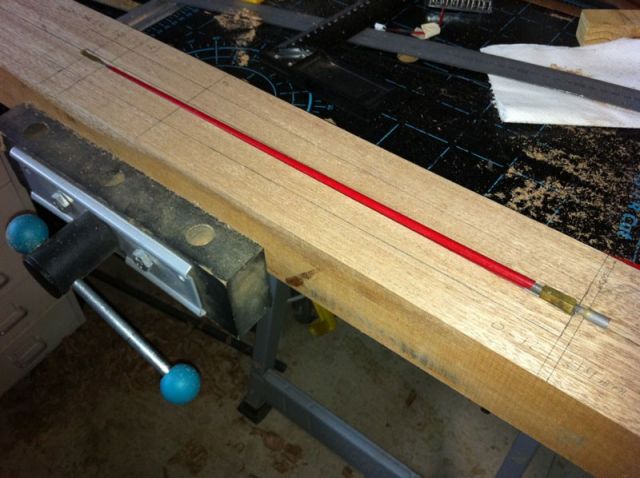

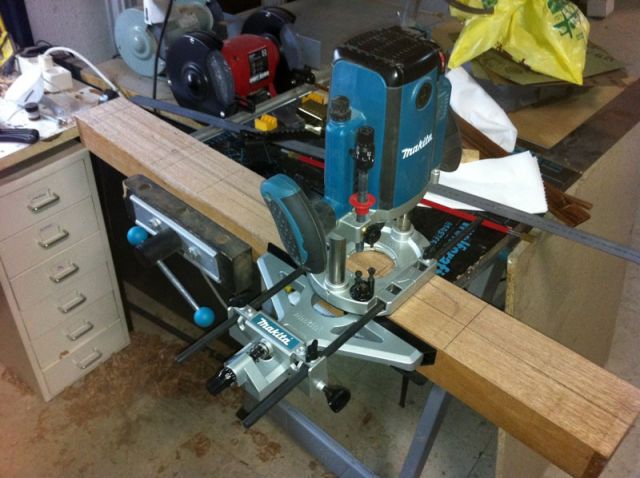

Siguiente paso: hacer la ranura para el alma. Fresadora al canto, y hala...


La ranura para el alma la hago de la misma longitud de esta, sin incluir la parte de la varilla que contiene la allen para su ajuste. ¿por qué?, pues porque esa va por dentro...

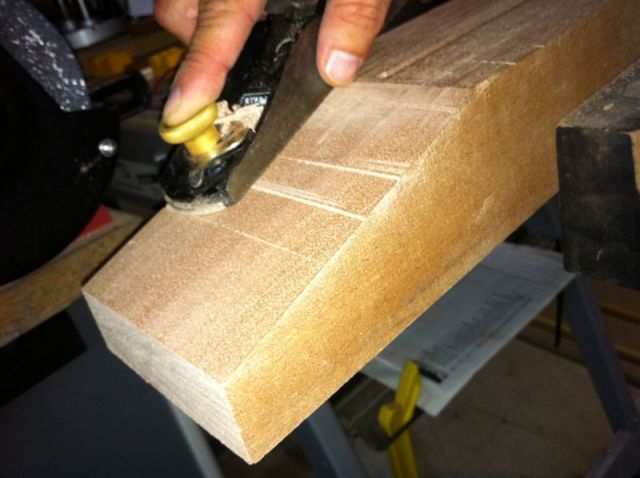

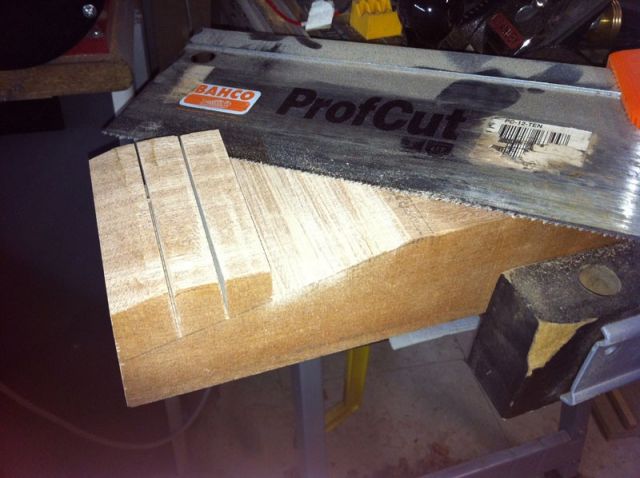

Pero antes de poder hacer el orificio de acceso a la cabeza allen para que todo encaje, tengo que darle inclinación a lo que será la pala. La dibujo en los laterales (15 graditos de inclinación, pal'que le interese...), y hago antes una serie de cortes para ayudar a la propia sierra:


Luego cepillo para igualar más o menos ( ya igualaré del todo más adelante, por ahora solo quiero tener la inclinación aproximada):

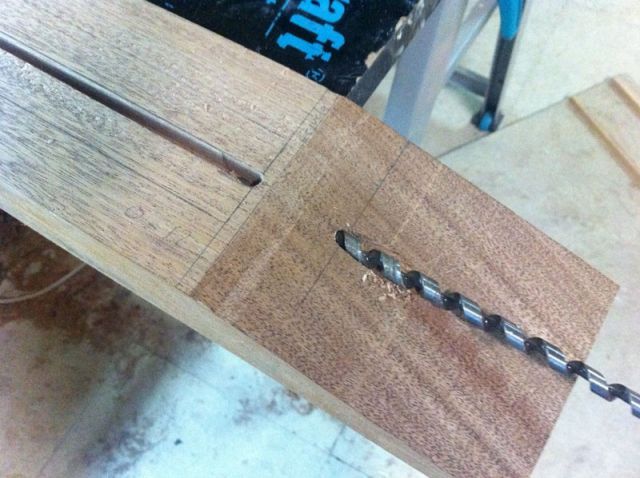

una vez con la inclinación, ya hago el orificio que se encontará con la ranura:


Y así la tengo por el momento... ya contaré más avances según vaya trabajando algo más en ella.

Un saludo!
