Los del foro nos vamos a currar un clon del jcm800 a 18w

Referente al circuito,,, no se que conectar al terminal de,,, “8 ohms” indicado en la pcb, como tenía el presence en otro sitio pues no se utilizaba,,, pero ahora? Que conecto ahí? Lo tengo que conectar al positivo del Jack de salida?
Haber si me podéis decir algo,,,

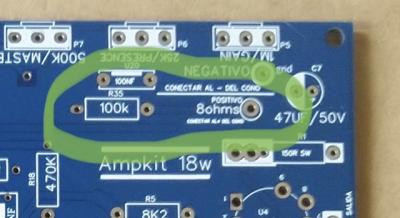

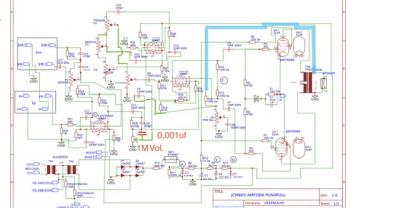

Subo un par de capturas, una del esquema eléctrico con la conexión de 8 ohms,,, y la otra la foto de la pcb

Muchas gracias

Archivos adjuntos ( para descargar)

OFERTAS Ver todas

-27%

Blackstar HT-5RH MKIII

432 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta
-41%

Fishman Rare Earth Single Coil PRO‑REP‑101

82,12 €

Ver oferta

8ohms al positivo del altavoz.

Bueno entonces al positivo del Jack de salida,,,

Pero ahí no vale cualquier cable no?
Y apantallado también?

Y otra cosa,,, el “chasis” de este trafo lo tengo conectado a un punto común de masas en la alimentación,,,
Es correcto?

Muchas gracias

El cable de altavoz nunca es apantallado.
Pon cable de 1,5mm de audio.

El chasis de trafo y de cualquiera va a tierra.
Ground.
Al chasis de aparato que deve estar conectado al cable de tierra del enchufe.

Ok, perfecto,,, con lo del cable pondré uno de carga,,, uno de altavoces, es que como nunca había puesto un cable así de la pcb al altavoz pues ya dudaba de todo,,,

Y lo que comentas de las masas así es como lo tengo, todo conectado,,,

Muchas gracias

"princi" escribió:
Ok, perfecto,,, con lo del cable pondré uno de carga,,, uno de altavoces, es que como nunca había puesto un cable así de la pcb al altavoz pues ya dudaba de todo,,,

No hace falta un cable tan grande para conectar la realimentacion. Con un cable de 0,5mm sin apantallar está bien.
Entiendo que Kenworth se refería al cable de conexión de parlantes (del jack de salida a parlante) que si debe ser un cable de importante.

Aaaa, me había perdido.... OK.

Si, es que era de la pcb al conector de salida,,, me he explicado mal jejej

Muchas gracias

Tienes claro cual es el positivo del trafo?
El negativo, aparte del negativo del altavoz, va a tierra. Al chasis.

1 respuesta directa

Yo estoi aquí dando consejos... Jajaja.
Veremos cuando lo monte yo...
Ya verás como nos vamos a reír... Jaja.

Yo también tengo mis dudas, claro está.

:jajajaja:

Bueno el trafo tengo varias salidas y utilizo la de 8 ohms,,,

La salida común lo tengo como negativo y la salida de 8 ohms como positivo,,, los dos cables al conector y de ahí un cable de carga a la pantalla, y luego el chasis del transformador a masa (punto común) de alimentación como si fuera el chasis,,,
