Los del foro nos vamos a currar un clon del jcm800 a 18w

Lespaulhc
#61 por Lespaulhc el 31/07/2019

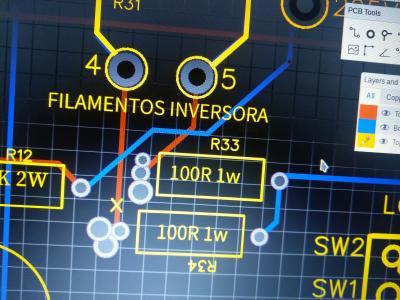

Lo que explicaba modifique el color de las pistas para que si hay que cortar lo hagais por arriba.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -15%
    AmpliTube 5 MAX (descarga)
    98 €
    Ver oferta
Lespaulhc
#62 por Lespaulhc el 31/07/2019

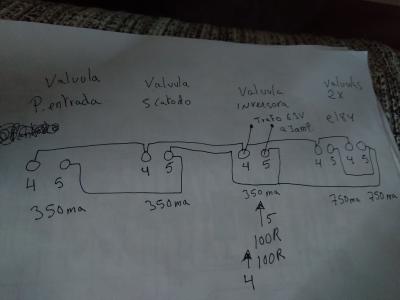

Esto me referia con respecto a las 100r de ruido.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#63 por Lespaulhc el 31/07/2019
Gracias tonygt por los esquemas del send.
Subir
princi
#64 por princi el 31/07/2019
Ya tenemos para ir estudiándolo,,,

Entiendo q la alimentación d los filamentos entra directamente a la pcb, sin más.

Si es así, q sería mejor hacer?
Una pequeña pcb con dos conectores,,, uno d entrada y otro d salida desde el q saldrían todas las tensiones d alimentación a los filamentos,,,

Ó se va cableando d pin a pin,,,

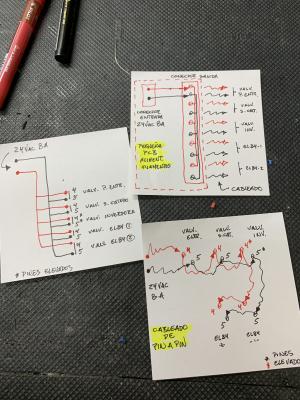

Un par d dibujos para q se me entienda la duda,,,

Gracias
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#65 por Lespaulhc el 31/07/2019
Pin a pin
Subir
Lespaulhc
#66 por Lespaulhc el 31/07/2019

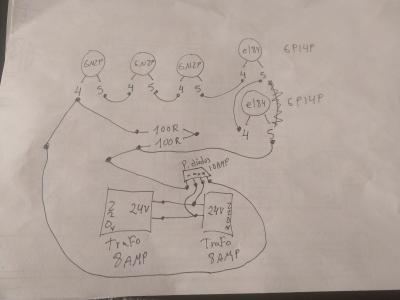

Yo los filamentos lo hare asi...por eso en la pcb me tocara cortar la X que se ve que une pin 4 creo a la 100r de la 3 valvula y con un cable unirlo a la 1er valvula.podria quitar la x y hacer un pad y luego puentear pero seguro alguno se lia.
Archivos adjuntos ( para descargar)
Subir
toni.kt88
#67 por toni.kt88 el 31/07/2019
Os iba a pasar los esquema que os prometí, pero veo que ya está muy avanzado, y para hacer lo que dije tendrías que deshacer mucha faena. Si quieres los paso igual. Eso si están echos a mano alzada y bastante guarros.

Lo del send y return, para el lazo de efectos, se tendría que poner alguna válvula mas, ya que se tienen que adaptar tensiones de audio, en el pre son valores altos, y la salida tiene que ser con valores similares a una guitarra. Yo los que he visto, normalmente, el send se reduce el voltaje y pasa por un bufer, y el return se vuelve a amplificar la señal, para que quede igual que a la salida del previo.
Subir
Lespaulhc
#68 por Lespaulhc el 31/07/2019
Pasalos y los veo gracias
Subir
princi
#69 por princi el 31/07/2019
Ok, ya entiendo como va la alimentación d los filamentos,,, muchas gracias

Lo d las resistencias R33 y R34 (100R) no lo veo del todo claro, igual q lo d los pines para arriba d la inversora,,, pero bueno, tengo q estudiar bien el esquema y luego con la pcb será más fácil,,,
Subir
toni.kt88
#70 por toni.kt88 el 31/07/2019
Ok, aquí está. Esta bastante guarro, si hay algo que no entiendas, lo vuelvo a dibujar, o si hay algo que no se entiende puedo explicar la base de funcionamiento.
Archivos adjuntos ( para descargar)
Subir
Ted
#71 por Ted el 31/07/2019
Yo también quiero una pcb. Asi ya tengo proyecto para hacer con mi padre. Que últimamente no hace más que comprar radios antiguas rotas para repararlas y luego dejarlas en una estantería en la casa del pueblo. Pues si quiere valvulas que haga algo por su hijo, jeje
Subir
Lespaulhc
#72 por Lespaulhc el 31/07/2019
vale esta es la lista para los que quieren una pcb a 18w del JCM80018w para diseñar por Lespaulhc en easyeda.
cuando seamos minimo 5 nick nos ponemos en marcha..y tengamos claro el diseño.asi haber si para antes de navidad estrenamos peazo ampli.
mods intentar poner pot presence y master en la etapa 5 valvulas....etc
el que sepa de mas cosas lo diga y exponga imagen en sucio si puede,
Participantes
,...................
Lespaulhc 1pcb
Jesús Arias 1pcb
Kenworth 1pcb
princi 1pcb
Parreno 1pcb
Josep sola 1 pcb
Ted. 1pcb
Subir
