Las fotos,,,
Los del foro nos vamos a currar un clon del jcm800 a 18w
OFERTAS Ver todas
-
Harley Benton HB-20R
-
-29%Boss T-Shirt CCB-MT2TMC (Talla M)
-
-29%Boss T-Shirt CCB-SD1TMC (Talla M)

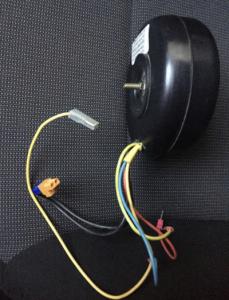

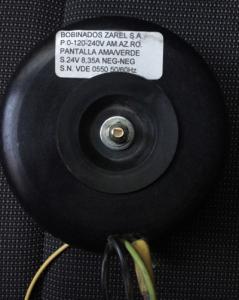

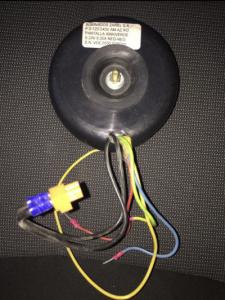

yo nunca he hecho nada con los trafos toroidales, pero verdaderamente he oido que son hasta mejores que los otros.
Asi que un toroidal se puede usar sin problema, siempre que saque los voltajes que uno necesita.
Yo para alimentar montajes de valvulas pequeños como preamplificadores de valvulas o amplis pequeños de 1 o 2 valvulas de el84 me suelo apañar bien con transforamdores de lamparas halogenas o algun transformador que saque 230v aproximadamente por el secundario, y algun otro que saque 6 o 12v.
Asi que un toroidal se puede usar sin problema, siempre que saque los voltajes que uno necesita.
Yo para alimentar montajes de valvulas pequeños como preamplificadores de valvulas o amplis pequeños de 1 o 2 valvulas de el84 me suelo apañar bien con transforamdores de lamparas halogenas o algun transformador que saque 230v aproximadamente por el secundario, y algun otro que saque 6 o 12v.
Si tienes razón, es así, seguramente me hubiera valido alguno d los trafos q tengo por ahí, pero me he calentado al ver q era exactamente lo q necesito y por la novedad d ser toroidal.
Yo tengo incluso para vender trafos d 6v y 8v en el secundario,,, (los tengo por mi curro) pero con una intensidad baja, en el entorno d 0,5 amperios y esto es lo q me ha hecho dudar, no se si valdrían,,, lo mismo no como alimentación, pero si como trafos de salida al altavoz,,, no se.
Comentarte TonyGT q he visto los vídeos q tienes en YouTube,,, por eso, se un poco a lo q te refieres con este tipo d trafos y los alógenos,,,
Yo tengo incluso para vender trafos d 6v y 8v en el secundario,,, (los tengo por mi curro) pero con una intensidad baja, en el entorno d 0,5 amperios y esto es lo q me ha hecho dudar, no se si valdrían,,, lo mismo no como alimentación, pero si como trafos de salida al altavoz,,, no se.
Comentarte TonyGT q he visto los vídeos q tienes en YouTube,,, por eso, se un poco a lo q te refieres con este tipo d trafos y los alógenos,,,

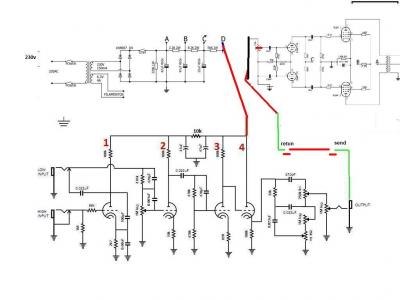

lespaul, oye tio, el sed y el retun se pone asi como vesen la foto, eso si, piensa que ahi va un jack de desconexion, quiero decir, que cuando tu sacas uno de esos dos jack, tanto el send como el retun, automaticamente te conecta el vivo y al conectar el jack, lo desconecta y conecta el jack, cuando conectas el send, lo que haces es cortar el paso hacia la etapa de potencia y sacas la señal del previo por el cable, cuando conectas el retun, cortas la señal que viene del previo y el jack va directo a la etapa de potencia, por eso cuando en los amplis conectas la guitarra por el retun, te suena.

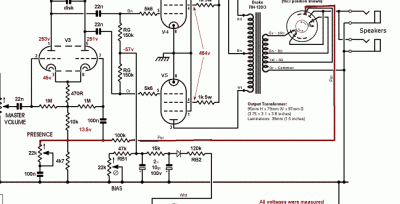

Lo del presence, es mas lioso, en el jcm800 puedes ver como es, coges señal directamente del secundario del trafo de salida, o el altavoz que es lo mismo, y la mandas a la valvula inversora, fijate en el jcm800.
Lo del presence, es mas lioso, en el jcm800 puedes ver como es, coges señal directamente del secundario del trafo de salida, o el altavoz que es lo mismo, y la mandas a la valvula inversora, fijate en el jcm800.

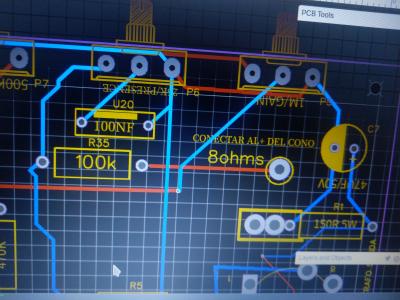

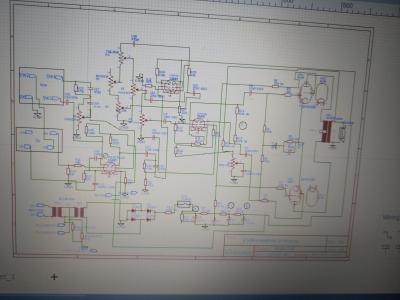

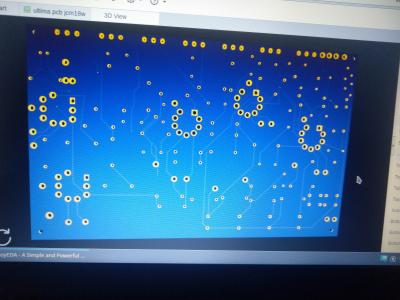

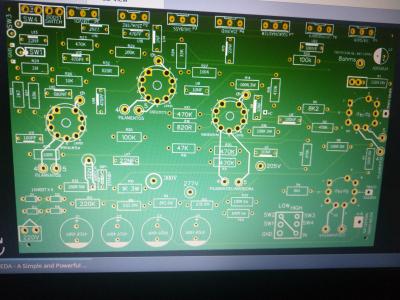

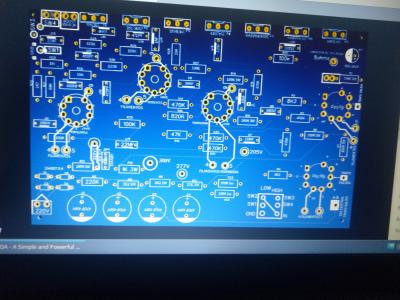

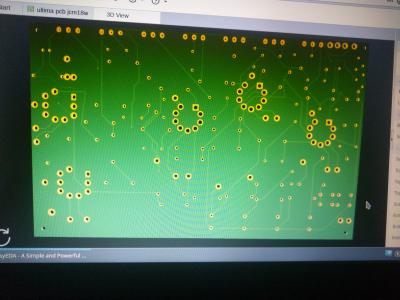

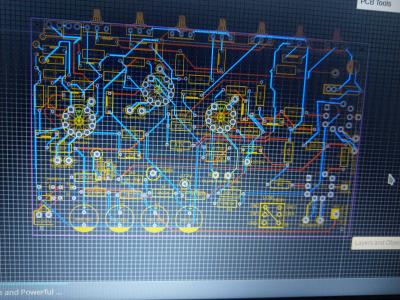

Aqui unas imagenes de la pcb a falta del send y return que no se cortar pista y hacerlo opcional ya que instalar los jack en la pcb es un lio par mi y mas de uno se liaria.luego subo los archivos para que veais el esquema y la pcb a 2 caras.el presence ya esta instalado.Aparte hice unos pad para que cuando este en funcionamiento se puedan testear voltajes.los pad estan todos instalados no hace falta poner cables únicamente la gnd del cono ...el cable que va del presence al cono y los pin 7 y +A al primario del trafo salida...

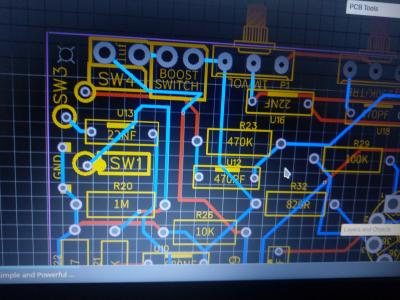

También estan los pads del hi lo y engel o booster que lleva el 1uf switch on off

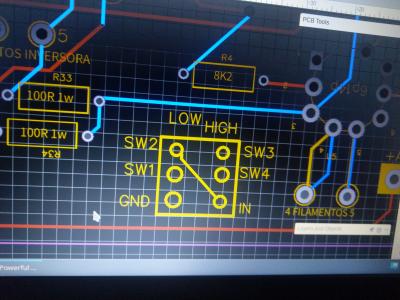

Superfacil ademas en la pcb esta dibujado el switch hi lo como tutorial...
Los filamentos de las 5 valvulas tb tienen pads para que cada uno los una como quiera...y todos los componentes llevan su referencia y la del esquema.Aparte hay huecos en la pcb de momento por si hay algo mas que hacer.Una vez finalizado el pcb le meto area de cobre por todo si puedo quedando mas profesional el acabado y si cabe pondre el logo de guitarristas.info.
También estan los pads del hi lo y engel o booster que lleva el 1uf switch on off
Superfacil ademas en la pcb esta dibujado el switch hi lo como tutorial...
Los filamentos de las 5 valvulas tb tienen pads para que cada uno los una como quiera...y todos los componentes llevan su referencia y la del esquema.Aparte hay huecos en la pcb de momento por si hay algo mas que hacer.Una vez finalizado el pcb le meto area de cobre por todo si puedo quedando mas profesional el acabado y si cabe pondre el logo de guitarristas.info.
COMO SE KE ME VAIS A PREGUNTAR ALGUNO EL JACK INPUT(GUITARRA IN) SE HACE COMO EL PREVIO JCM800 DE TONYGT.
una vez montado el circuito se testea los voltajes si los alogenos no dan la potencia adecuada a vs gusto pues las resistencias 2k2 8k2 27k las podeis modificar
la primera resistencia 180r del filtrado r13....se puede quitar y hacer un puente-o bajar o subir-
yo los pots los pongo siempre lineales todos.....y el hilo de los filamentos lo trenzo luego si os fijais hay 2 100r r33..34...que van de los filamentos a el capacitador del 47uf 50v de los pentodos esto es como lo de tonyg para que no se cuele el ruido.aparte seguramente haga hueco para algun capacitador mas de 47uf por si hiciera falta filtrar mas,,,unicamente se tendrian que unir con cables.teneis que tener en cuenta cuando unais los filamentos que el pin 4 y 5 de donde estan esas 100r que os comento sean las 2 puntas hacia el voltaje de 12v 0 6.3 si ese pin 4 y 5 los unes para alimentar esa valvula en serie eso no funcionara .hay que hacerlo de tal manera que esos polos sean los que entren al trafo de alimentacion defilamentos,sino os tocara cortar uno de esos pin 4 o 5.
una vez montado el circuito se testea los voltajes si los alogenos no dan la potencia adecuada a vs gusto pues las resistencias 2k2 8k2 27k las podeis modificar
la primera resistencia 180r del filtrado r13....se puede quitar y hacer un puente-o bajar o subir-
yo los pots los pongo siempre lineales todos.....y el hilo de los filamentos lo trenzo luego si os fijais hay 2 100r r33..34...que van de los filamentos a el capacitador del 47uf 50v de los pentodos esto es como lo de tonyg para que no se cuele el ruido.aparte seguramente haga hueco para algun capacitador mas de 47uf por si hiciera falta filtrar mas,,,unicamente se tendrian que unir con cables.teneis que tener en cuenta cuando unais los filamentos que el pin 4 y 5 de donde estan esas 100r que os comento sean las 2 puntas hacia el voltaje de 12v 0 6.3 si ese pin 4 y 5 los unes para alimentar esa valvula en serie eso no funcionara .hay que hacerlo de tal manera que esos polos sean los que entren al trafo de alimentacion defilamentos,sino os tocara cortar uno de esos pin 4 o 5.
