aki el diseño nuevo de la pcb a 18w que vamos a pedir de nuevo.
Archivos adjuntos (
logúate para descargar)
Inicia sesión para ver este archivo
Inicia sesión para ver este archivo
Inicia sesión para ver este archivo
Inicia sesión para ver este archivo
Inicia sesión para ver este archivo
Inicia sesión para ver este archivo
Si tonygt es un pelin mas pequeña..el pentodo esta lo suficientemente alejado
Bien tío, esa funcionará de maravilla y es un montaje muy fácil de hacer, te lo digo por que yo de este mismo he montado varios y van de lujo.
Seguro que si tonygt con lo que me ha costado de horas y superrepasadas y sin errores de pistas ni pad.
Bravo Lespaulhc, eres un crack
Hola foreros el lunes pedire las pcbs
Asi dejo tiempo por si alguien se apunta
De todos los que os apuntasteis a lo mejor hay varios que aun no os hayais enterado que la pcb tiene errores de pistas que hay que modificar y que la rediseñe con lo cual de todos modos pedire pcbs de mas por si alguien luego quiere mas o alguien se apunta o alguien no se entero...eso si no seran muchas que valen una pasta pero al menos de 4 o 5 pcbs habran.Saludos.
OK, gracias Lespaulhc, pero las pcbs nuevas no tienen errores verdad?
Hola jimijo los errores ya los modifique...y la testee me tomo 2 dias superrepasada y verificada.Mire el esquema pista a pista tanto de delante como de atras...por lo tanto esta perfecto todo.aparte hice modificaciones de los pads que entraban muy justos los potenciometros...y quite los dibujis que eran logos etc para que se vea todo mejor.le puse otro condensador de mas para mejor filtrado en el 300v aunque no hacia falta pero como habia espacio ...y hice opcional con un puente el divisor de tension si no se usan 6n2p
Y se ponen ecc83 o 12ax7.Y algo mas los potenciometros a la inversa ya estan bien.eran 3.el software me dio 0 errores.Saludos...ah y el previo jcm800 a 6w que diseñe igual tanto para 12ax7 como para 6n2p perfecto sin errores.

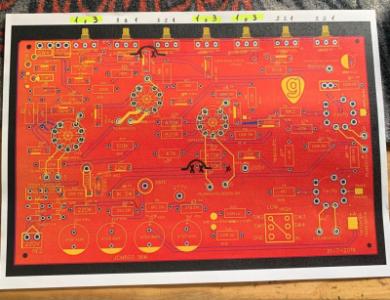

Bueno pues antes de liarme con la PCB, he puesto las modificaciones que hay que hacer en uno de los esquemas que enviaste, para así facilitarme el trabajo,,,
Entonces haber que te parecen estas modificaciones,,, si son correctas,,, y cuales me faltan,,,
Se que del pin 1 original (el pin 3 corregido) del volumen va un puente al pin 2 del middle pero no lo tengo claro,,, haber si me puedes ayudar.
Muchas Gracias
Archivos adjuntos (
logúate para descargar)
No princi el corte del vol pin2 y del pin2 va al master pin 1 y del corte del pin2 que es 22nf va al pin 1 del treble.
