Los del foro nos vamos a currar un clon del jcm800 a 18w

Lespaulhc
#409 por Lespaulhc el 22/09/2019

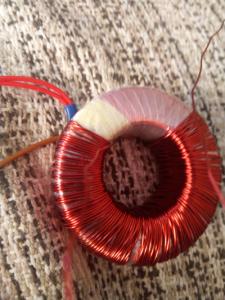

Bueno aki una imagen del toroide que voy a hacer a 6v y lleva 12v...de esa manera probare alimentacion a 6v en vez de alogenos.Aki ya le saque la etiqueta y el plastico transparente tipo celo.Ahora es cuestion de ir desbobinando y enchufar 220v a la red de casa y medir el secundario hasta obtener 6.3v aproximadamente.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
Lespaulhc
#410 por Lespaulhc el 22/09/2019

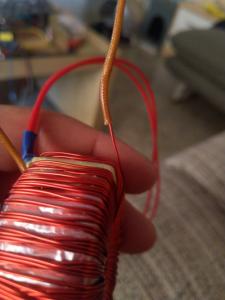

Y se va desbobinando ....mas o menos es la mitad...los 6v...luego puedes hacer 6v 6v...con tap central .
Archivos adjuntos ( para descargar)
Subir
princi
#411 por princi el 22/09/2019
Enhorabuena otra vez!!! jejej Suena muy bien,,, haber si me pongo con el mío,,, le pondré los toroides directamente,,,
Subir
Lespaulhc
#412 por Lespaulhc el 22/09/2019

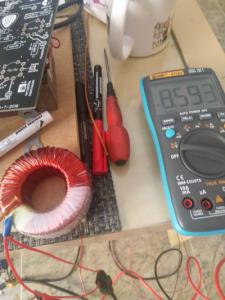

Como veis tengo que seguir desbobinando...8.8v mas o menos
Archivos adjuntos ( para descargar)
Subir
dazz
#413 por dazz el 22/09/2019
#408 Ostras, no sabía ni que se pudiera hacer la pcb sin esquema. Pues no sé tío, si puedo darte un consejillo, mírate lo de las reglas eléctricas y de diseño porque ayuda un huevo a minimizar errores. Por ejemplo, si en el esquema tienes un componente con una conexión que parece que va al componente, pero en realidad está al aire, el chequeo de reglas eléctricas te avisa. Aún así hay que repasar el esquema, claro, pero muchos errores te los canta.

O en la pcb, si tienes pistas demasiado cerca de otra pista, o de un pad, o si te falta por conectar algo, etc, te lo avisa también.
Subir
Lespaulhc
#414 por Lespaulhc el 22/09/2019

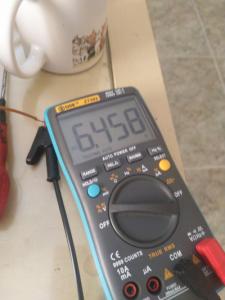

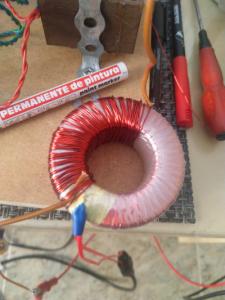

Gracias dazz.Bueno ya tengo el toroide con 220v y 6.4v para filamentos ahora le pongo el otro 6v que quite y tap central.una imagen.Como veis es mas fácil que con trafos normales de laminas.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#415 por Tonyguitar el 22/09/2019
Suena brutal, enhorabuena, estupendo trabajo tío, ya tengo mono de hacer la mía.


Yo hubiese dejado los trafos a 12v y no a 6v, sencillamente por que hubiese hecho dos parejas de dos y dos en serie los dos el84 y otras dos 6n2p en serie.


La válvula que me falta, hubiese puesto una ecc83 y listo, todo a 12v.
Subir
Lespaulhc
#416 por Lespaulhc el 22/09/2019

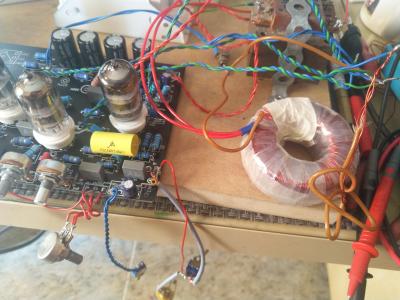

Ya tonygt es buena idea solo que yo juego con 3 rusas y mira desbobinar a 6v he tardado hora y media...que por cierto he quitado el 18v trafo y ahora pruebo las 2 primeras valvulas mas las 100r a masa en 12v en toroide y la valvula inversora a 6voltios con el tap central...por cierto la cinta carrocero es porque no tengo celo.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#417 por Lespaulhc el 22/09/2019
Probado funciona igual ahora la próxima prueba quito alogenos y pongo todo toroides a 12v.y alimento pentodos a 12v con toroides.
Subir
Lespaulhc
#418 por Lespaulhc el 22/09/2019
Hola ya plego hoy os comento
Probe con 3 toroides el circuito sin alogenos y fenomemo aparte alimento los 2 pentodos o el84 o rusas a 12v alterna del mismo toroide 1 y 2 y el +B del circuito.luego el 3er toroide limenta 2 6n2p a 12v y una a 6v(bobinando toroide a 6v 6v(1.30 horas de faena)
Y la toma tierra en un lado de los filamentos del el84.Se cuela un pelin de ruido por el 1er triodo del input pero a vol 2 ya no lo notas.os dejo una mp3 del hi y lo engel apagado.
Archivos adjuntos ( para descargar)
prueba 1.mp3
prueba 2.mp3
Subir
princi
#419 por princi el 22/09/2019
Suena muy bien,,, tenemos los mismos toroides,,, yp utilizare tres, pero sin desbobinar,,, dos enfrentados y luego en paralelo los 12vac al previo con las tres 12ax7 y el otro toroide para las El84 en serie,,,

Este finde he hecho el previo del jcm800 de TonyGT con un par de toroides y dos 6n2p, lo he conectado al VS100 y puff tremendo como suena,,, es la caña!!!

Era un proyecto pendiente que quería hacer,,, por la satisfacción de hacerlo, por aprender y para tomar tensiones de referencia para este de 18w y seguir mejor el circuito,,, pero ahora lo hare ya sabiendo que funciona,,, jejej

Has hecho un gran trabajo!!! Te lo has currado,,, ahora a disfrutarlo,,,

Estoy deseando meterle mano al tema,,,
Subir
1
Lespaulhc
#420 por Lespaulhc el 22/09/2019
Suerte princi si sigues los pasos lo haras bien.
