Los del foro nos vamos a currar un clon del jcm800 a 18w

Lespaulhc
#289 por Lespaulhc el 14/09/2019

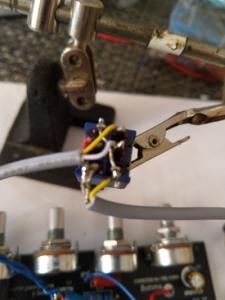

Sw3 amarillo..sw4 blanco...sw1 rojo.Y la gnd abajo izq.ahora lo mismos colores que elegí para la pcb zona izq arriba(pcb).facil no?...si ya se que alguno dira que lo suyo es cable a cable apantallado y cortar una punta y la otra a masa para ruidos.Ami asi me funciona bien.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Kemper Profiler Stage
    1.429 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Lespaulhc
#290 por Lespaulhc el 14/09/2019

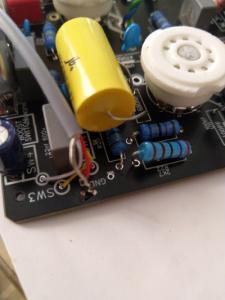

En la pcb los sw.sw1 rojo pcb
Sw3 amarillo pcb sw4 blanco...y gnd.
Pues ya esta casi todo.Ahora tema trafos... filamentos...etc.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#291 por Lespaulhc el 14/09/2019
Para los filamentos y las 3 triodos(6n2p)utilizare un trafo 220v 18v
En alterna .Para las 6p14p(pentodos)
Utilizare un trafo alogeno individual 220v 12v alterna.

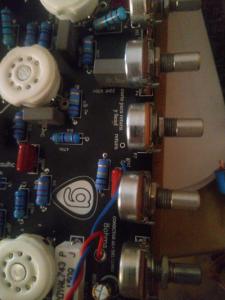

Los triodos en serie y los pentodos igual.y a los triodos y el trafo 18v le pondre las resistencias de 100r (cables azules) para evitar ruido.(imagen pcb).
Se conectan junto los filamentos de las 3 triodos(2 hilos).El que no entiende esto ya se lo dibujo aunque lo hare con imágenes.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#292 por Lespaulhc el 14/09/2019
Bueno ahora viene lo difícil este trafo de salida es muy bueno aparte tiene para hifi(amp valvulas hifi 10w x10w)o push pull como nuestra pcb.Perooo hay que soldarle hilos para push pull a base de un esquema...para que sea 3 hilos en primario y mi caso 8 ohms.

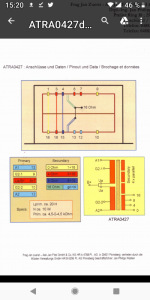

Aqui el esquema...y el trafo.como veis en la foto son 2 bobinas y dentro de cada bobina tiene primario y secundario
De ahi que sea para hifi.hay que juntar los dos primarios y el +B del trafo es el +A de la pcb...luego los pines 7 de las 6p14p son los lados del primario.pero para eso hay que mirar el esquema y hacer lo que pide.usare el mismo hilo 0.25mm que use en la pcb.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#293 por Lespaulhc el 14/09/2019

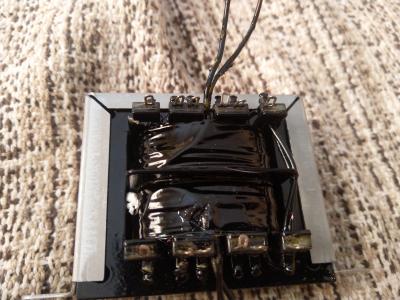

Imagen trafo.
Archivos adjuntos ( para descargar)
Subir
princi
#294 por princi el 14/09/2019
Yo tengo que comprar el trafo de salida,,, solo espero que sea mas sencillo que el tuyo jejeje
Subir
Tonyguitar
#295 por Tonyguitar el 14/09/2019
princi escribió:
Yo tengo que comprar el trafo de salida,,, solo espero que sea mas sencillo que el tuyo jejeje

¿para probar se puede hacer con dos trafos de halogenos en serie, no?
¿alguien lo ha probado?

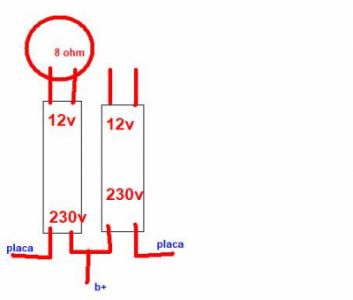

quiero decir, coger dos trafos de halogenos de esos de 230v a 12v, unir los primarios en serie por un lado y luego sacar un secundario al altavoz, algo asi:

Yo habia oido que el nucleo del trafo de salida tenia que ser comun, y en este caso no lo es.



Por otro lado, la impedancia reflejada en dos trafos de halogenos usandolos como trafo de salida debe ser casi perfecta teniendo en cuenta la relacion de transformacion para un altavoz de 8 ohm en este montaje por lo menos, pues casi seguro que las valvulas van a ver a la salida una impedancia en el primario de unos 8 o 10k, esto puede funcionar bien y con un altavoz de 4 ohm unos 5k, ahi se queda un poco bajo de impedancia.

Digo esto por que tengo entendido que la impedancia del primario suele ser en casi todos los casos de unos 6k, pero en el caso de trafos de salida de push pull EL84 y 6V6 que son valvulas de potencia pequeñas se recomienda usar trafos de 8k, el motivo exactamente no lo se, pero lo que si se es que si te bajas de 6k, las valvulas te van a durar nada y menos.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#296 por Lespaulhc el 14/09/2019

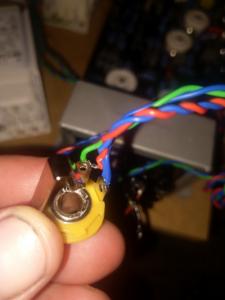

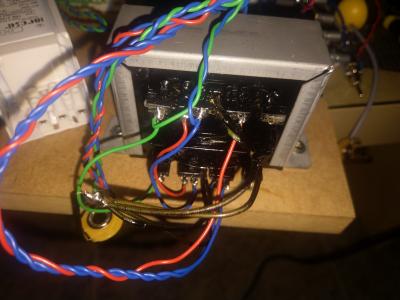

Asi no va toni no tendras la potencia de los 2 trafos.bueno aqui os dejo una imagen del trafo salida es super facil los 4 cables negros es el 16 0hms
El comun 0 ohms es el verde de arriba izq.que junto con el azul es 8 ohms el verde al negativo del jack de salida y el azul al positivo del jack.ahora el jack con cable guitarra al cono que se quiera..en mi prueba 8ohms celestion.

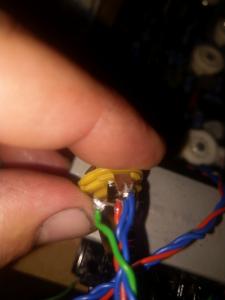

Vereis que el jack lleva también 2 cables mas ...pues son el del presence y el gnd de la pcb.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#297 por Lespaulhc el 14/09/2019
Con el trafo salida que hicimos? Pues fácil es como si hubieramos juntado 2 trafos de 10w los primarios y tap central y unido el secundario a 8 o 16 ohms a 20w.asi de simple.
Subir
princi
#298 por princi el 14/09/2019
En el esquema que pones de los dos alógenos pienso que habría que hacer en el secundario lo mismo que en el primario,,, bien en serie ó en paralelo para los 8 ohmios, pero no lo tengo claro eh! no se,,,

Yo es que el trafo de salida lo comprare ya especifico para este circuito con sus tres cables del primario,,, el tuyo lespaulhc al ser de dos canales pues tienes que "unirlos" y es más cableado que espero ahorrarme jejejej
Subir
princi
#299 por princi el 14/09/2019
Joe lespaulhc ya casi lo tienes,,, eh!

Que crack en un día casi lo terminas,,,
Subir
Lespaulhc
#300 por Lespaulhc el 14/09/2019

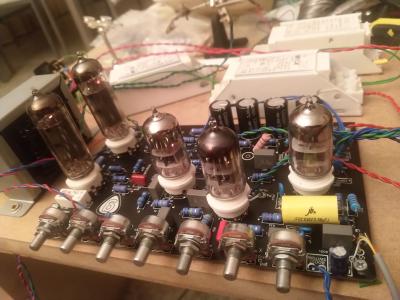

Bueno ya probe filamentos perfecto de momento se acerca la hora del Rock o la explosion por jelipollas.
Archivos adjuntos ( para descargar)
Subir
