Mas o menos si no me equivoque es esto
La lista....la r1 es 150r no 150k.
Archivos adjuntos (
logúate para descargar)
Princi mira los potes el pin es asi como valido siempre
Visto de frente
Cono si quisieras bajarlo o subirlo o manipularlo .
Pin
1 2 3
#454 al pin 1 del master perdona donde pone return.mañana repaso la pcb de nuevo que monte y te digo.
Ok, muchas gracias
Es que no tengo del todo claras las modificaciones,,,
Lo de la patilla 1 del máster lo vi en el esquema,, y va desde la patilla 2 del volumen,,, el tema es que desde esta patilla 2 va también al condensador U16 que ahora cortamos,,, y lo llevamos a la patilla 1 del trebble y esto no se corresponde con el esquema,,, entonces me estoy liando,,, jejej
Tienes que cortar el vol y u16 el u16 al treble y el 2 vol al 1 master.
Sí, si eso es lo que de primeras entendí,,, es como está señalado en el esquema que subí el otro día,,,
El problema es que cómo revisé el hilo pues me terminé liando,,, terminé desentendiendo lo entendido jajajaj

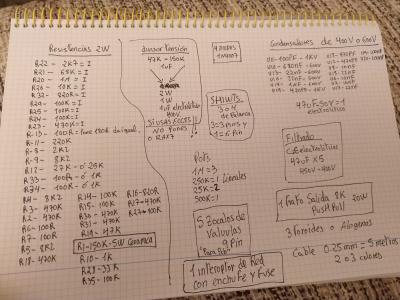

Hola las resistencias yo las pongo todas de 2w menos una 150r del bias fijo a 5w ceramica de esas blancas
Los potes los pongo todos lineales
Aunque si quieres pon el master y vol logaritmicos .el trafo salida mientras sea push pull a 18w y 8 ohms pues ya te vale busca trafo 8k push pull en Google.
El divisor de tensi9n no son 2 47k es 1 47k y 150k y un condensador de 1uf a 400v puede ser electrolitico o normal de poliester.esas tb las pongo de 2w ..Las resistencias pueden ser incluso de medio watio pero yo todo lo hago siempre a 2w de metal film.
Si no usas 6n2p no hace falta poner el divisor de tensión y en sy lugar pones des resistencias de 1k entre los dos polos de la alimentación de filamentos y el centro a masa.
Es más sencillo y igual de efectivo contra el ruido
