¡Fender twin+champion preamp sin ruido por 15€!

Alejandro Bakich
#361 por Alejandro Bakich el 15/10/2019
#34 hola tony, para hacer este preamp hay que descargar de este enlace o del que esta en la primer pagina es lo mismo? Este no me lo descarga...
Gracias!!!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Tonyguitar
Alejandro Bakich
#363 por Alejandro Bakich el 15/10/2019
#362 muchas gracias tony!!!
Subir
1
Arias Electronix
#364 por Arias Electronix el 18/10/2019
He revisado la placa, y he encontrado un error y es que los condensadores de 22uf los puse de 2.2uf, aunque no sé si tendrá que ver con el pote de agudos
Subir
Arias Electronix
#365 por Arias Electronix el 18/10/2019
He cambiado los electrolíticos, la he medido y me da 200k, creo recordar que antes me daba menos, si la giro hace bien su recorrido, así que espero que ya esté solucionado
Subir
1
Arias Electronix
#366 por Arias Electronix el 18/10/2019
También he aprovechado y he medido todos los potenciómetros y me dan más o menos su medida y su recorrido lo hacen buen excepto el de ganancia, que si miro la Pata 1 y la pata 3 me da 200K y si mido la pata 1 y la pata 2 y voy de menos a más girando llega a 350 k y después baja hasta 190 kg
Subir
Tonyguitar
#367 por Tonyguitar el 18/10/2019
los condensadores depende de donde te equivoques te altera el tono y la ecualizacion totalmente, eso si, si son los condensadores que estan para desacoplar entre etapas o del tonestack.

Si son de filtros o de catodos pueden afectar en el filtrado o la ganancia de las etapas por ejemplo.
Subir
Arias Electronix
#368 por Arias Electronix el 25/11/2019
Dejo por aquí el vídeo de este previo más una el84

https://youtu.be/mTBpEIqD-ro
Subir
Alejandro Bakich
#369 por Alejandro Bakich el 17/12/2019

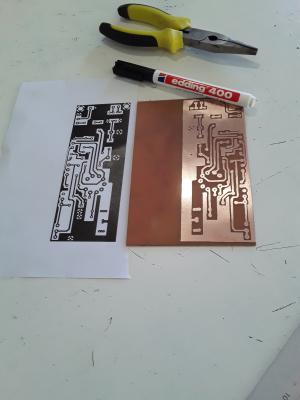

Hola chicos! Bueno, arranque con el fender también! Ya que hacia la del mesa tambien hice esta asi cuando termine con uno sigo con el otro!
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#370 por Tonyguitar el 17/12/2019
El fender cuando lo monte la primera vez no iva.

Era, que no estaban conectadas las masa de 7806 con el resto del circuito
Subir
Alejandro Bakich
#371 por Alejandro Bakich el 17/12/2019
#370 yo ya le modifique los filamentos y le puse los divisore co las resistencias de 1k! Igual voy a ir muy de a poco porque mis 'conocimientos' son muy escasos jeje
Subir
princi
#372 por princi el 08/01/2020
Pues yo estoy a vueltas con la valvula del previo, no se cual poner,,, kenworth me recomendó las RCA pero estas se me van de precio,,, yo quiero algo más normalito y dentro de esa normalidad la que más se aproxime al sonido fender para este ampli, he visto en eBay las JJ y rondan ya con los portes de 15 a 20euros y esta es la idea en principio.

Por poner algún ejemplo de las que he visto en ese rango de precios,,,

ECC81 JJ 12AT7
ECC82 JJ 12AU7
ECC83 JJ 12AX7

No conozco ninguna!!! jejej

Tengo las 6n2p pero por cambiar y que sea mas cercano al fender, os pregunto cual me recomendáis de estas que he puesto ó las que considereis en ese entorno de precios,,,

Muchas gracias

Yo este fender lo estoy haciendo con una El84 JJ,,, es una pcb de lespaulhc basada en este previo de Tony-GT
Subir
