Esquema pastillas HSS 2 push pull

  • 2
bending
#13 por bending el 05/05/2021
#11 Gracias tío , de estas cosas siempre se aprende!!!

#12 joder!!!Totalmente de acuerdo con lo que dices.....Entonces la solución pasaría por hacer un puente en el switch del pushpul y en la patilla libre llevar la resistencia a tierra...creo que ahora si que funcionaria. ¿Cómo lo veis?

Subir
OFERTASVer todas
lolerpopler
#14 por lolerpopler el 05/05/2021
#13 Creo que esto si que deberia de funcionarte, al menos en mi cabeza tiene sentido
Subir
Kenworht
#15 por Kenworht el 05/05/2021
...hay 3 resistencias...
La idea, correjirme si me equiboco, es que el propio selector añada o no, al pote de volumen, la resistencia a masa, dependiendo de como este configurando la o las pastillas a sonar.

Por otro lado, como el puspull es de 2 circuitos, el circuito anexo puede hacer la funcion de añadir o no la tesistencia.

Puede ser asi?
O me he perdio algo...?

:brindis:
Subir
bending
#16 por bending el 05/05/2021

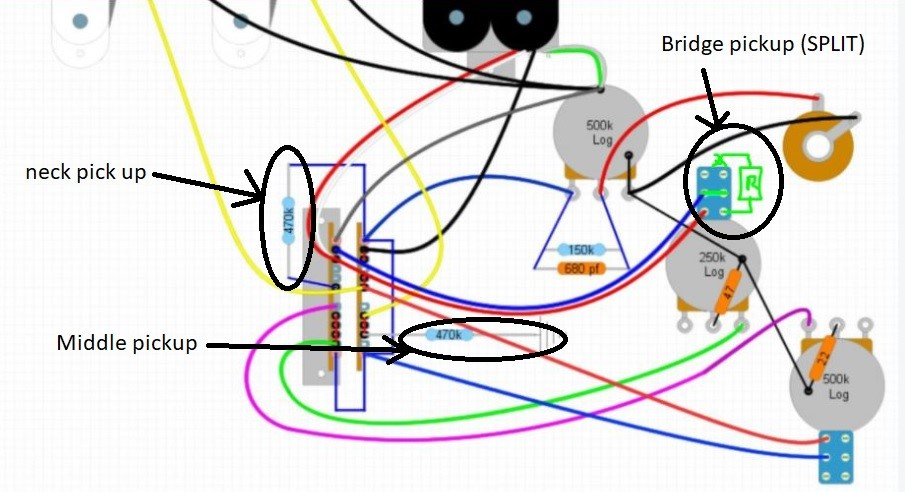

En efecto hay 3 resistencias, una para cada pastilla simple:



Únicamente actúan, cuando son usadas las pastillas simples, nunca cuando la pastilla doble (en modo humbucker) está sonando.
El push pull, hace funcionar la resistencia únicamente cuando tiro de él y paso la pastilla a single coil. Por lo que si no lo uso la resistencia no entra en juego y la pastilla doble ve un pot de 500k en el volumen.
Todo esto le he encontrado sentido cuando me he sentado a leer como funciona un superswitch en sus 5 posiciones....está claro que es más sencillo hacer las cosas entendiéndolas que intentar copiar un esquema sin más...algo he aprendido hoy jejejeje
Subir
1
bending
#17 por bending el 06/05/2021

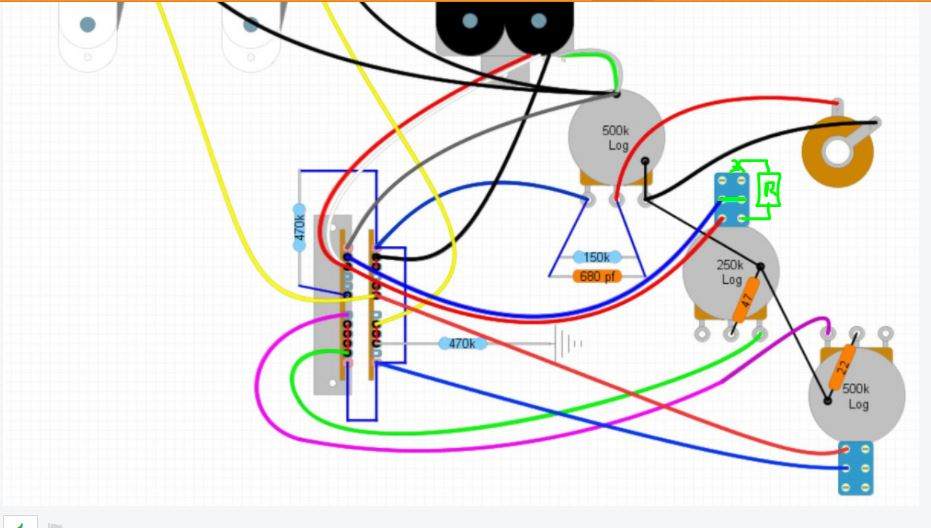

Buenas, simplemente escribo para dar por mi parte cerrado este post, ya que he conseguido probar el esquema ya corregido y para mi suena de maravilla. Os lo dejo aquí, por si a alguien le puede interesar en algún momento.


Muchas gracias Lelerpopler y Kenworht por ayudarme con este lio que tenia en la cabeza jejeje.
Subir
1
